突破重型 UAV 光電多軸檢測極限：LinearGimbal 複合系統與 iXR3 解析



在前沿國防與太空戰略中，無論是用於深空探測的低軌道（LEO）衛星巨型光學望遠鏡，或是高空長程無人載具（HALE UAV）所搭載的重型「紅外線（IR）尋標莢艙」與「通訊感知一體化（ISAC）」陣列，其物理尺寸與重量正屢創歷史新高。

這些重達五十公斤以上的光電與通訊酬載，在投入實戰部署前，必須在地面實驗室經歷最嚴苛的「大尺度空間動態掃描」與「硬體迴路（HWIL）追蹤測試」，測試機台必須帶著這些龐然大物在長達數公尺的線性軌道上高速移動以模擬飛行位移，同時還必須在空間中進行無死角的連續旋轉與大角度傾斜，確保感測器在各種極端姿態下都能精準鎖定目標。

長期專注於重航太級多軸動力學與巨型機電整合，當我們檢視這些重型國防測試設施時會發現傳統的標準測試平台正面臨著嚴峻的力學與控制學崩潰：將一般的旋轉雲台直接鎖在標準線性滑台上，在承載重物高速平移時會引發災難性的結構形變與震動；當重型感測器進行視角旋轉時，其光學中心會產生巨大的空間偏移；而傳統的分散式馬達驅動器在面對超高慣性負載的急煞車與急轉向時，往往會因為電壓飽和與通訊延遲而導致追蹤失步。本文將純粹從巨觀複合力學、空間逆運動學（TCP）以及高功率同步伺服架構出發，深度剖析現代航太測試工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

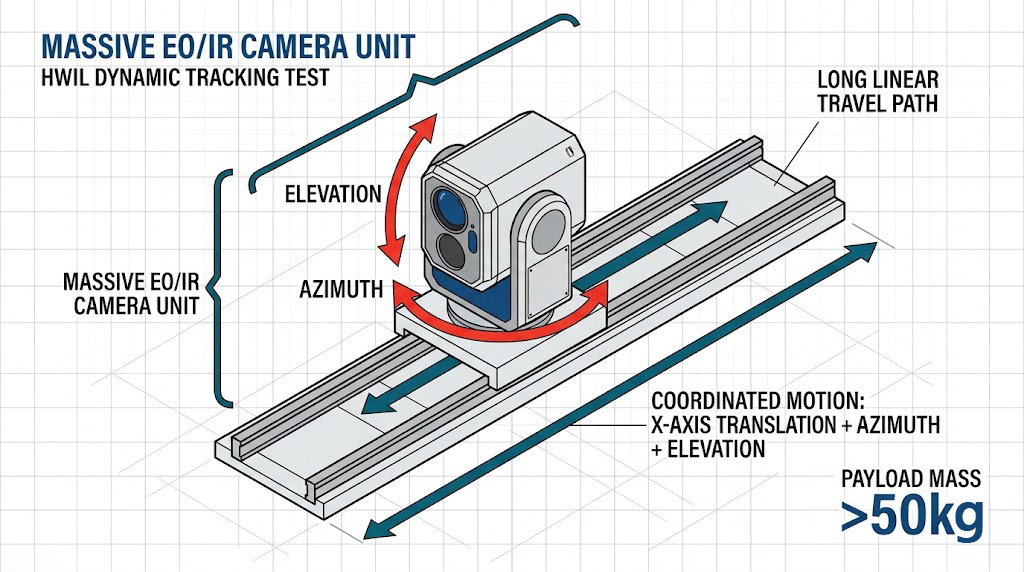

展示 >50kg 大型 EO/IR 攝影機單元，於 HWIL 測試中沿長距離路徑，進行包含 X 軸平移與仰角、方位角的協調多軸動態追蹤。

國際重航太測試與檢測規範：大負載動態保真度與空間容忍度

在探討具體的測試機台痛點之前，我們必須先理解指導這些巨型航太光電模組的最高測試準則，以美軍針對重型空中偵察莢艙與衛星光學酬載的測試規範為例，對於機台在「動態幾何穩定度」與「絕對循跡誤差」提出了毫不妥協的要求。

在進行大範圍線性掃描與旋轉的複合測試時，規範要求機台即使承載著大於五十公斤的重量，在經歷高達數個 G 的加速度後，結構的微觀偏擺角（Yaw）與俯仰角（Pitch）變形量必須被壓制在幾個微徑度之內，任何因為機台懸臂剛性不足造成的震顫，都會在紅外線感測器的畫面上產生被放大數千倍的動態模糊。

此外在模擬感測器追蹤空中目標的複雜多軸運動時，光學焦點的三維空間座標必須與模擬器下達的指令完美吻合，規範嚴格限制空間中的「寄生位移（Parasitic Translation）」必須小於微米等級，這種對「極致重載剛性」與「絕對零延遲高功率同步」的雙重苛求，直接宣告了傳統商用滑台拼裝架構與低壓控制器的死刑。

實務上重載多軸檢測難題

在上述嚴苛的物理限制與軍規 HWIL 框架下，系統整合工程師在建構次世代重型 UAV 與衛星光電測試設備時，無可避免地會面臨三道極難跨越的技術高牆。

傳統拼裝平台的「重載動態偏擺」與結構震顫

為了實現大範圍的平移與旋轉，傳統的做法是購買一組長行程的線性滑台，然後在滑台的移動滑塊上，硬生生鎖上一台雙軸旋轉雲台，這種「疊床架屋」的拼裝設計在力學上極度脆弱，當雲台承載著五十公斤的航太感測器時，整體的重心會被拉得極高，當底層的線性滑台以每秒數公尺的速度進行急加速或急煞車時，巨大的慣性力會對線性滑軌的軸承產生毀滅性的偏心力矩（Moment Load）。

這會導致上方的雲台與感測器像不倒翁一樣產生劇烈的「動態偏擺」與低頻震顫，在紅外線測試的螢幕上，這種機械震動會讓原本銳利的雷射靶標變成一團模糊的光暈，導致系統根本無法驗證光電模組的真實解析度，甚至可能因為長期應力疲勞而導致昂貴的感測器摔落受損。

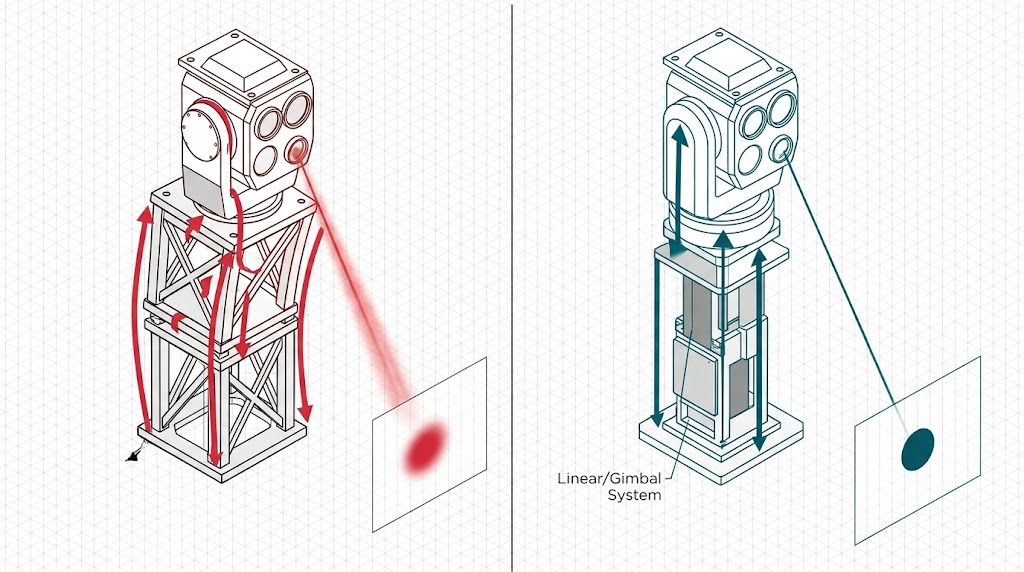

光電萬向雲台指向穩定性對比：左側（紅色）桁架平台重載偏擺大，指向模糊；右側（藍色）系統剛性高，指向精密清晰。

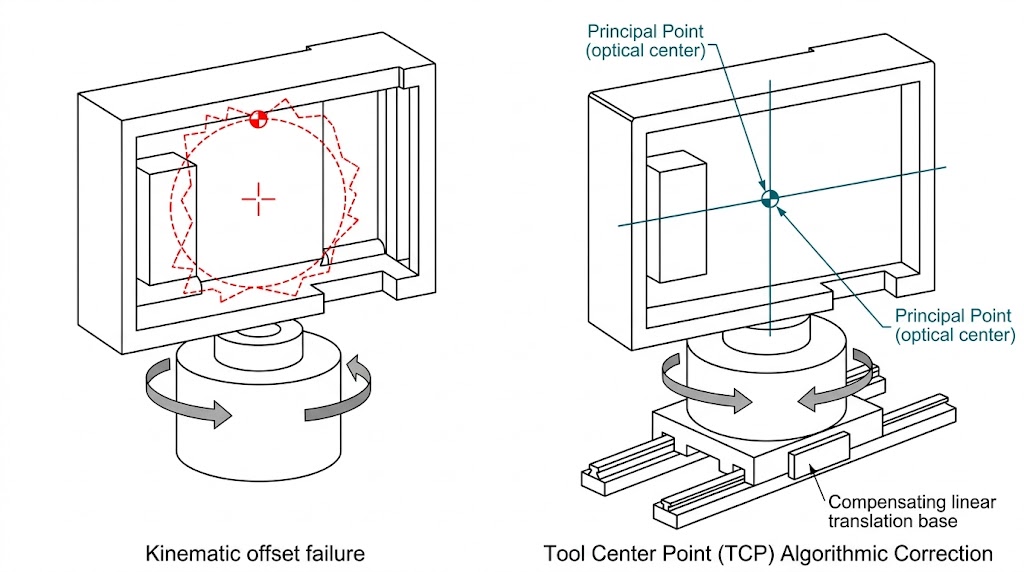

旋轉視角測試的「寄生位移」與逆運動學噩夢

第二個難題發生在空間幾何與光學追蹤的衝突上，在進行感測器的全景掃描或尋標測試時，工程師希望感測器能「純粹地」繞著其前端的光學鏡片中心（光心）進行旋轉。

然而在傳統的多軸機構中，旋轉軸的物理中心是固定的，重型感測器的光心距離馬達旋轉軸心通常有數十公分的偏置距離（Offset），當雲台轉動一個角度時感測器的光心會在空間中畫出一個巨大的弧線，瞬間脫離原本對準的測試靶標，這種現象稱為「寄生位移」。

為了解決這個問題，工程師必須在外部的工業電腦上撰寫極度複雜的空間逆運動學（Inverse Kinematics）矩陣，計算出底層 X、Y、Z 軸需要補償的位移量，再發送給各個驅動器，這種依賴外部 PC 運算的架構，會產生嚴重的通訊延遲，導致線性補償動作永遠跟不上旋轉速度，使得光學測試在高速動態下頻繁丟失目標。

此分解圖展示 ISAC/LCT FSM 快速轉向反射鏡機構，其整合柔性軸承與致動器，實現亞微弧度級雷射指向精度。

重型負載的「大電流枯竭」與分散式同步延遲

最後一個難題在於驅動這些重型機構的電力與通訊底層，重達五十公斤的光學酬載與巨型雲台，具有極端龐大的旋轉慣量，當模擬器下達極限角加速度的追蹤指令時，馬達需要瞬間抽取數十安培的峰值電流；傳統的分散式伺服驅動器通常僅具備有限的電壓與電流輸出能力，面對這種瞬間的重載需求，往往會發生電壓驟降與電流飽和，導致機台「軟腳」，無法達到模擬指定的加速度。

更嚴重的是，如果控制線性軸與雲台的驅動器是分散在機櫃各處，透過一般的乙太網路串接，網路封包的時基抖動（Jitter）會讓底層線性補償與上方雲台旋轉產生幾毫秒的相位差，這幾毫秒的失步，會讓高倍率紅外線感測器的畫面產生嚴重的空間撕裂，徹底破壞多軸 HWIL 測試的真實性。

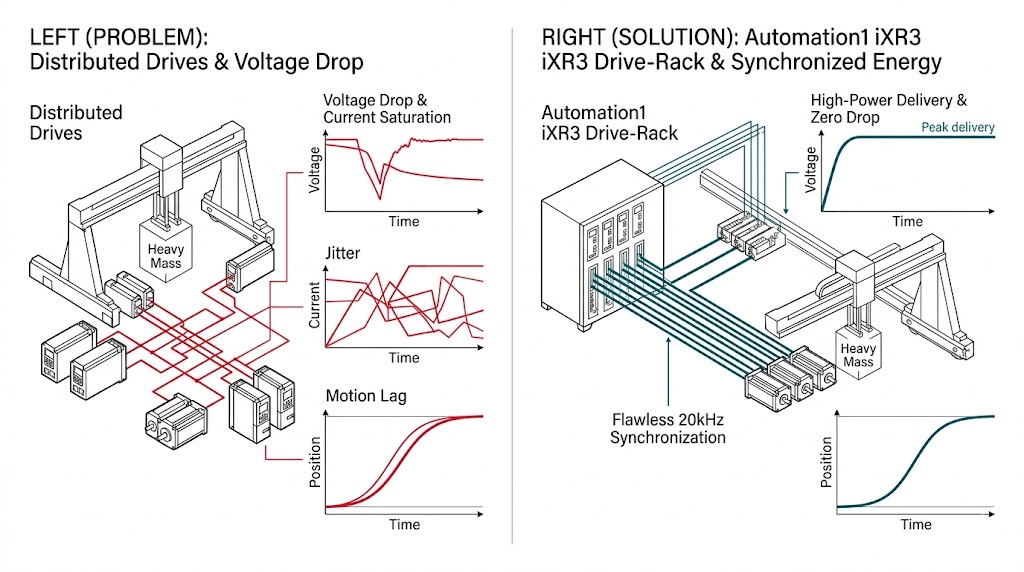

針對重負載，分散式驅動器（左）導致電壓降和運動滯後，Automation1 iXR3 整合式機架（右）則通過高功率和 20kHz 完美同步，實現精確運動。

面對上述嚴苛的重載空間規範與大電流同步痛點，單純依賴拼湊市售的滑台與小功率驅動器，最終不可避免地將陷入無止盡的結構晃動、目標丟失與軌跡落後中；針對重航太需求，我們推薦 Aerotech 經過國防級實驗室驗證的「專屬客製化實體機台與頂規一體化控制產品」，從底層機械徹底消滅重載震動，到提供高壓動力與空間魔法，打造一站式的大型多軸檢測解決方案。

終結重載震顫的極致剛性巨獸：高精度線性與平衡旋轉台系統

針對傳統拼裝滑台的動態偏擺與剛性不足，我們提供由 Aerotech 原廠客製化工程團隊打造的實體巨型機台：高精度線性與平衡旋轉台系統 (Linear/Gimbal System)，這不是將兩個產品隨便鎖在一起，而是一套從基礎幾何便進行一體化設計的航太級載體，它底部採用了專為重載設計、由強悍線性馬達驅動的長行程基座，提供了寬廣無比的測試區域。 在上方它無縫融合了直驅式 (Direct-drive) 的高負載旋轉軸，這套客製化系統的旋轉軸方向經過特殊設計，允許工作區域進行「連續 360 度旋轉 (Continuous rotation)」，並對傾斜面提供 180 度的絕對控制。最驚人的是，其客製化的剛性結構能輕鬆應對大於 50 公斤的巨型光電或 ISAC 酬載，線性馬達與直驅雲台的完美結合，從物理上根絕了所有背隙與震動，為重型感測器提供了堅若磐石的極速平移與翻轉平台。

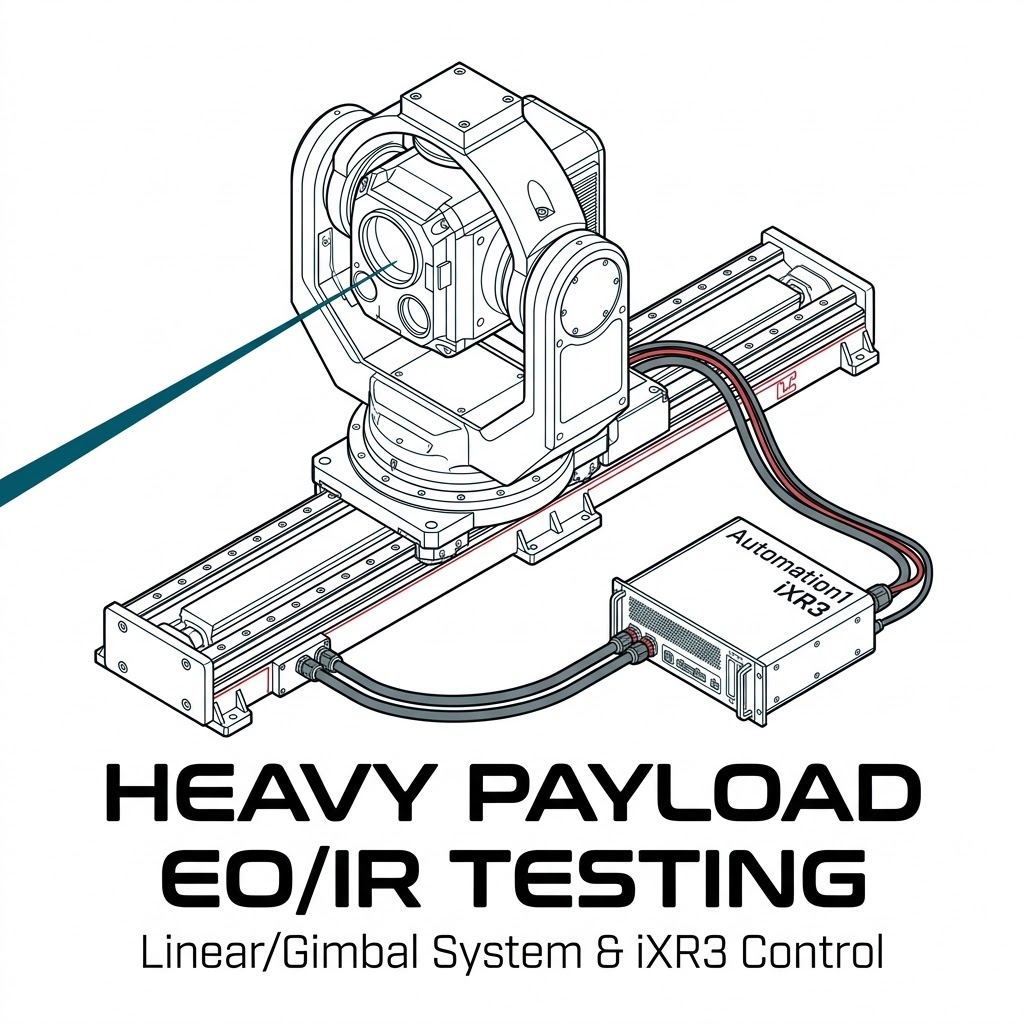

高精度線性與平衡旋轉台系統，支援 360° 連續旋轉與 180° 傾斜控制，搭載高負載直驅旋轉軸與長行程線性馬達驅動，適用於精密製造與高負載測試

破解寄生位移的硬體級空間神經：AeroScriptPlus (TCP 工具中心點編程)

面對旋轉測試時巨大的寄生位移與逆運動學延遲，Automation1 控制器內提供了最強大的軟體授權產品：AeroScriptPlus 進階控制軟體套件，購買並啟用此授權後，系統將解鎖國防測試最需要的 TCP 工具中心點編程 (Tool Center Point Programming)，您的工程師不再需要撰寫痛苦的補償矩陣，只需在軟體中宣告重型紅外線感測器的「鏡片光心」為系統的「虛擬旋轉中心 (Virtual Pivot Point)」，控制器會在 20 kHz 的底層伺服迴圈中，以零延遲的極速接管所有運算，當 Linear/Gimbal System 轉動巨大的雲台時，TCP 演算法會自動指揮底層的線性馬達進行肉眼難以察覺的極速反向微調，這確保了無論感測器如何翻轉，其光學焦點永遠宛如被釘在虛擬中心上一動也不動，讓您的 HWIL 追蹤測試徹底免除目標丟失的噩夢。

旋轉運動圍繞著工件的線性軸進行，其關係如右圖所示，當 TCP 啟動時，A 軸會繞著工件的 X 軸旋轉刀具中心點，B 軸會繞著工件的 Y 軸旋轉刀具中心點，而 C 軸則會繞著 Z 軸旋轉刀具中心點。

釋放毀滅性動力與絕對同步的指揮大腦：Automation1 iXR3 多軸驅動機架

為了解決重負載帶來的大電流枯竭與分散式網路延遲，這套巨型客製化系統配置了最終極的控制硬體：Automation1 iXR3 多軸驅動機架 (Drive-Rack with Motion Controller)，這是一台將龐大機櫃濃縮至標準 3U 19 吋尺寸的硬體藝術品，它內部不僅直接運行著完整的 iSMC 運動控制器，更可安插多達六張伺服放大器卡。 針對重載需求，iXR3 可以配置高達 320 VDC 的高壓匯流排 (-VB8 選項)，並搭配輸出高達 30 安培峰值電流 (-P3 放大器選項) 的強悍電力，這股龐大的能量能瞬間克服 50 公斤光學酬載的巨大慣性，確保加速率絕不軟腳。更重要的是由於線性軸與雲台的驅動器全部集中在同一個 iXR3 機架的背板上，它們共用同一個 20 kHz 的硬體時鐘，徹底消滅了網路時基抖動，大電流與絕對同步的完美結合，讓您的重型 UAV 與衛星光電測試設備達到前所未有的動態保真度。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。

打造頂尖的國防大型 UAV 與衛星光電多軸測試平台沒有單一標準答案，實際的硬體配置將因應您的光學酬載體積（如超大型雷達罩）、所需的最長線性行程以及無塵室的防護等級而由我們為您專案客製；如需針對 Linear/Gimbal 複合系統、iXR3 驅動機架或 TCP 演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊，我們擁有豐富的重航太級客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
