巨型感測器 6-DOF 測試極限：線性/雲台複合系統與 iXR3 線性控制



在前沿國防與航太測試領域，高空長程無人載具（HALE UAV）與大型低軌偵察衛星的作戰效能，高度仰賴其搭載的巨型「通訊感知一體化（ISAC）」陣列與光電莢艙，這些造價數千萬美元的感測器模組體積龐大，且在測試時必須精準模擬在太空中或高空中的六自由度（6-DOF）複雜飛行機動。

為了驗證這些感測器的目標鎖定與姿態補償演算法，工程師必須在地面實驗室的硬體迴路（HWIL）模擬器中進行全尺度的動態測試，然而傳統的六軸並聯平台（Hexapod）雖然精度極高，但受限於幾何機構，其平移與旋轉行程往往只有數十毫米或十幾度，當工程師試圖將一個高精度的史都華平台 (Hexapod)安裝在長行程的線性滑台上，以彌補行程不足的缺陷時，卻往往會引發一連串的災難性物理連鎖反應，本文將純粹從長力臂的幾何誤差、巨型負載的動態剛性，以及巨微觀系統的底層通訊架構出發，深度剖析現代航太測試工程師在實務上所遭遇的三大技術高牆，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太測試規範：大尺度空間的極限容忍度

在探討具體的機台痛點之前，我們必須先理解指導這些巨型航太感測器的最高測試準則，以美軍針對大型機載光電設備的 MIL-STD 動態測試標準為例，對於 6-DOF 測試儀器在「大尺度空間純粹度」提出了極度嚴苛的要求，在進行大型感測器的校正時，高階測試往往需要在距離平台超過一公尺的地方建立「虛擬旋轉中心（Virtual Pivot Point）」，規範要求，即使在承載大於一百公斤的巨型 ISAC 天線時，測試系統在這個距離一公尺外的虛擬焦點上，其空間定位誤差依然必須維持在微米（Micron）級別以內，這種對「超高負載」、「極限長力臂」與「巨微觀複合動態精度」的三重苛求，直接宣告了傳統自行拼裝線性滑台與六軸轉盤的死刑。

工程實務上的三大史都華運動平台 (Hexapod) 測試難題剖析

在上述嚴苛的物理限制下，測試工程師在建構次世代大型 UAV 與衛星感測器 6-DOF HWIL 測試時，無可避免地會面臨三道極難跨越的技術高牆。

長力臂下的阿貝誤差（Abbe Error）與空間幾何崩塌

當工程師試圖將一個高精度的史都華平台 (Hexapod)安裝在長行程的線性滑台上，以彌補史都華平台 (Hexapod)行程不足的缺陷時，首當其衝的物理挑戰是「阿貝誤差的巨大力臂放大」；如前所述，高階測試往往需要在距離平台超過一公尺的地方建立虛擬旋轉中心，在如此巨大的工作偏移（Extended Offsets）下，底層線性滑台的導軌上哪怕只有幾個角秒（Arc-seconds）的微小俯仰（Pitch）或滾轉（Roll）變形，經過一公尺的力臂線性放大後，在目標焦點上將會產生高達數十微米的絕對空間座標偏移；如果線性滑台的剛性不足，或是未能與上方的史都華平台 (Hexapod)進行系統級的正交性（Orthogonality）精密校正，這兩個疊加系統的誤差將會徹底摧毀微米級的定位目標，導致量測數據或光學對位完全失真。

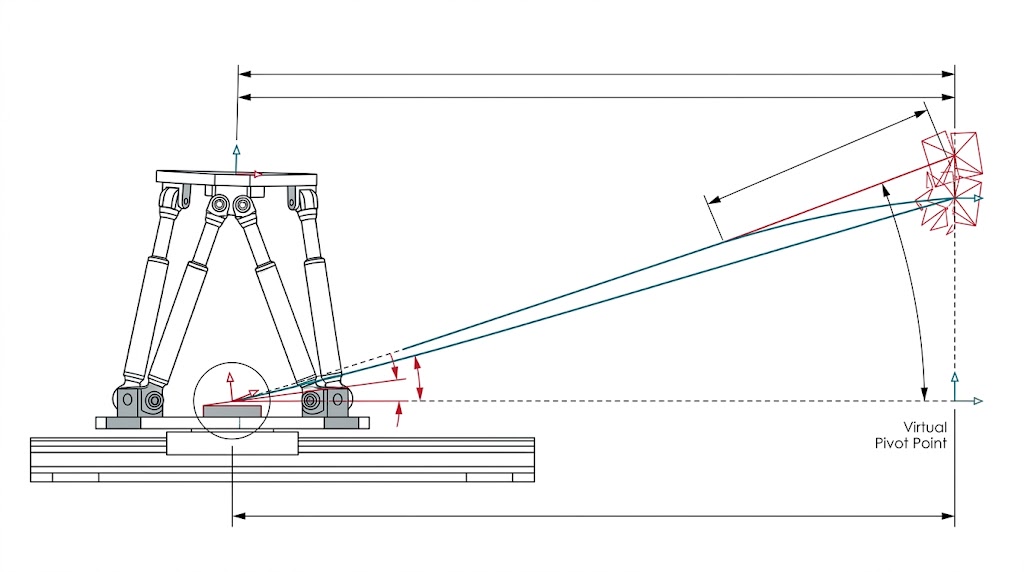

工程圖分析六足機器人長偏移量下的阿貝誤差，基座微小角度傾斜被放大，導致遠端「Virtual Pivot Point」的空間幾何崩塌（紅色失真線框）

高負載下的非線性動態干擾與剛性流失

第二個難題發生在動力學與負載極限上，大型航太零件或度量衡儀器的重量極大，系統的負載能力往往必須超過一百公斤，當史都華平台 (Hexapod) 承載著一百公斤的重物並進行大角度的傾斜時，整個系統的重心（Center of Mass）會產生劇烈的空間轉移，這個龐大的偏心力矩會直接傳遞到下方的線性滑台上，如果在系統設計時，沒有針對這種動態力矩進行整體的剛性最佳化與精密軸承配置，底層的線性滑台在移動時會產生嚴重的彈性形變與震動，這種因為重心轉移導致的「結構共振」與「動態剛性流失」，會讓系統在每次移動後需要極長的整定時間（Settling Time），嚴重拖慢整體測試與度量衡掃描的產量。

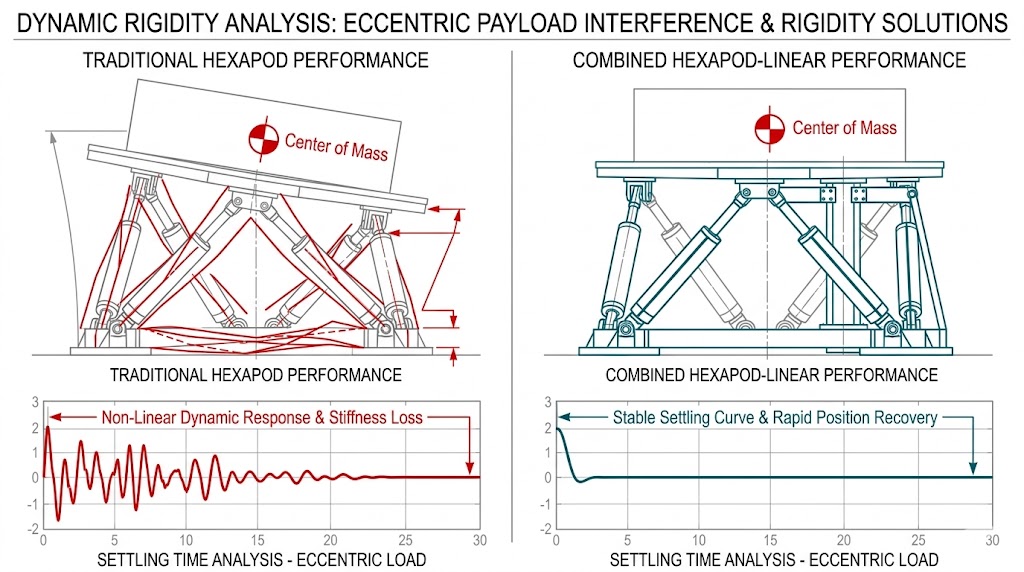

偏心負載剛性對比：左側傳統平台響應非線性、剛性損失；右側結合式系統穩定沉降、快速位置恢復。

巨觀與微觀（Macro-Micro）系統的逆運動學與時域同步瓶頸

最致命的挑戰在於控制學的軟體底層，在複合運動系統中，底層的線性軸負責「巨觀（Macro）」的長距離移動，而上方的史都華平台 (Hexapod) 則負責「微觀（Micro）」的六自由度姿態微調，要讓這兩個運動學基礎完全不同的機械結構在三維空間中完美協同，需要極為龐大的即時數學運算。

在傳統架構中，線性滑台與史都華平台 (Hexapod) 通常由兩個獨立的控制器驅動，當上位機試圖定義一個跨越長距離且帶有複雜姿態變化的空間軌跡時，必須透過網路將座標封包分別傳遞給兩個獨立的硬體系統，只要這兩者之間存在幾微秒的通訊延遲，巨觀滑台與微觀史都華平台 (Hexapod) 的合成動作就會產生相位差，此外要處理距離大於一公尺的虛擬旋轉中心，控制器必須在微秒內完成極度複雜的空間矩陣逆運動學運算；傳統外掛式的通訊架構根本無法在高速連續運動中，確保線性座標與六軸姿態矩陣的「次奈秒絕對時間同步」，最終導致空間循跡的崩潰。

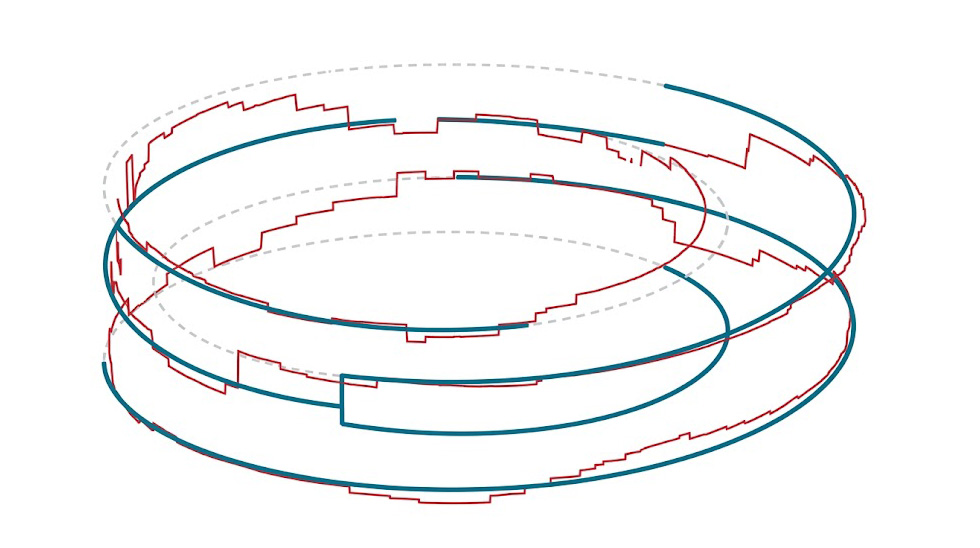

此 3D 軌跡圖展示巨微觀系統逆運動學同步瓶頸，紅色鋸齒線顯示時域同步失敗導致的相位差與空間撕裂；深青色實線展現先進架構實現的亞奈秒無瑕同步，貼合灰色理想軌跡。

面對上述嚴苛的大負載與大偏移量規範，單純依賴購買泛用型的滑台疊加，最終不可避免地將陷入無止盡的阿貝誤差補償、剛性共振與網路延遲除錯中，我們為您推薦 Aerotech 經過頂尖國防與航太實驗室驗證的「實體硬體與軟體產品」，從底層解決空間變形與高負載的複合載體，到消滅一切通訊延遲並內建逆運動學的驅動大腦：

征服超長力臂與百公斤負載的硬體載體

針對大於 100 公斤的巨型軍規感測器與大於 1 公尺的虛擬工作偏移，我們提供 Aerotech客製化六軸與線性複合系統，這套系統並非將兩台設備簡單鎖在一起，而是經過嚴密有限元素分析 (FEA) 的一體化客製工程產品，它利用底層的超高剛性長行程線性軸，來大幅擴展上方大負載史都華平台 (Hexapod) 的可用工作空間，其獨特的機械設計與原廠級正交性 (Orthogonality) 對位，能完美承受 100 kg 以上酬載傾斜時所帶來的龐大偏心力矩，徹底消除動態剛性流失，在延伸距離超過一公尺的工作點上，它依然能保持微米 (Micron-level) 級的絕對空間定位能力，徹底終結長力臂下的阿貝誤差崩塌。

Aerotech 六軸 (6-DOF) Hexapods 定位系統提供業界領先的精度與六自由度運動控制，適用於光學、航太、半導體等領域；奧創系統為台灣合作夥伴，提供專業技術支援與客製化解決方案。

終結巨微觀通訊斷層的一體化大腦：Automation1 iXR3 多軸驅動機架

面對線性軸與六軸並聯機構之間的通訊相位撕裂，我們推薦導入革命性的控制硬體：Automation1 iXR3 驅動機架 (Drive Rack with Motion Controller)，iXR3 將「完整的 Automation1-iSMC 運動控制器」與「高達六軸的插拔式伺服放大器」融合於 3U 機架中，它能直接安裝高達 30A 峰值輸出的強大驅動卡來應付百公斤負載，更關鍵的是透過專利 HyperWire 光纖網路，iXR3 能無縫連接並控制底層的巨觀線性軸，並在單一控制節點內，以 20 kHz 的超高頻率與次奈秒 (< 1 nanosecond) 的超低抖動，完美同步巨觀滑台與微觀史都華平台 (Hexapod)的指令。徹底消滅網路延遲，讓複雜的 3D 空間軌跡宛如一體般平滑。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。


iXR3 驅動機架可依據應用需求，選配採用相同機構尺寸的 PWM 脈寬調變放大器與線性放大器，此設計確保了兩者在系統中的安裝與替換具有一致性與便利性，前面板上亦配置了 ENABLE 與 FAULT 狀態指示燈，方便使用者快速判讀運作狀態。

破解空間逆運動學的軟體神器：AeroScriptPlus 軟體套件 (TCP 模組)

有了堅固的物理載體與無延遲的大腦，最後一塊拼圖是複雜的數學運算，為了在距離系統一公尺外建立精準的虛擬焦點，我們提供 Aerotech 專屬的付費軟體產品：AeroScriptPlus 進階控制軟體套件，購買並啟用此套件後，系統將解鎖強大的 工具中心點編程 (Tool Center Point Programming, TCP) 功能，工程師只需輸入相對於感測器焦點 (距離機台 >1 公尺) 的 3D 絕對座標，iSMC 控制器就會在底層自動執行極度複雜的空間矩陣逆運動學轉換，它會自動將運動指令精準分配給巨觀的線性軸與微觀的六根史都華平台 (Hexapod)支柱，讓整個沉重的系統精準地繞著遠端的「虛擬旋轉中心 (Virtual Pivot Point)」進行毫無偏移的純粹旋轉，讓最複雜的航太測試變得如同編寫單軸移動一樣簡單。

AeroScript Overview

打造頂尖的巨型國防感測器與 ISAC 測試平台沒有單一標準答案，實際的硬體配置將因應您的載具總重量（如 100 至 200 公斤）、線性滑台行程需求以及虛擬工作點的力臂長度而量身打造，如需針對6-DOF Hexapods 系列與客製化解決方案或 iXR3 控制器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級大型硬體建置經驗，隨時準備為您提供最專業的配置指南。
