紅外線系統級驗證：目標投影器之光機電整合與測試架構



組件級與系統級測試的差異及無窮遠目標模擬需求

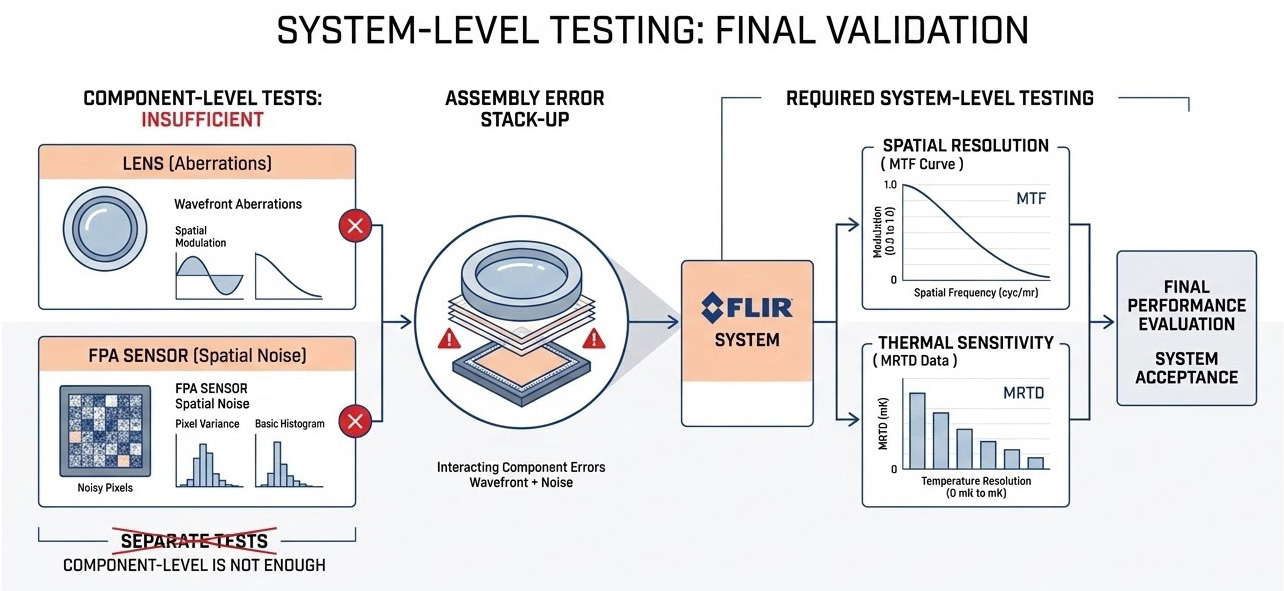

在紅外線光電系統的開發流程中，單獨測試焦平面陣列（FPA）或光學鏡頭是不夠的，當感測器與鏡頭組裝為完整的前視紅外線（FLIR）系統後，兩者的誤差（如透鏡的波前像差與感測器的空間雜訊）會相互疊加，因此工程師必須執行「系統級總體檢」，評估其最終的空間解析度（調變轉換函數，MTF）與熱靈敏度（最小可解析溫差，MRTD）。

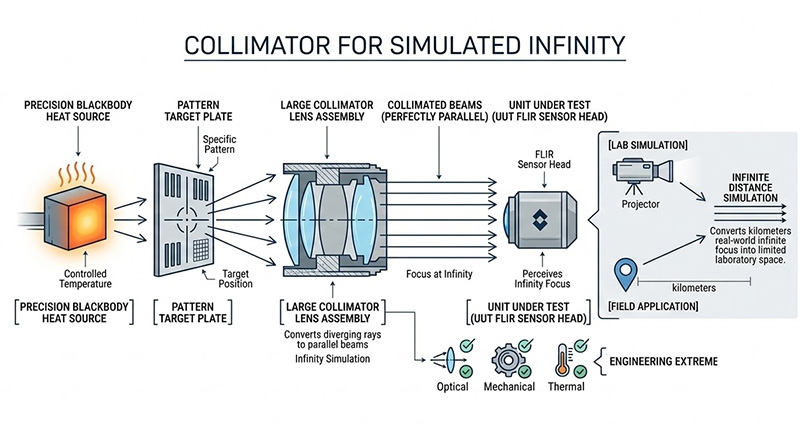

在真實應用中，FLIR 觀測的目標通常位於數公里外的無窮遠處，為了在有限空間的實驗室內重建這個物理條件，測試架構必須依賴「紅外線目標投影器（IR Target Projector）」，其基本原理是：利用一個精確控溫的黑體輻射源，背光照射具有特定空間頻率圖案的鏤空金屬目標板，接著讓這帶有圖案的紅外線輻射穿過一組大型準直儀；準直儀的作用是將發散的光波轉換為絕對平行的光束，使待測物（UUT）在光學上「認為」該目標位於無窮遠處；然而要讓這套包含光、機、熱三種物理型態的系統完美協同運作，工程上面臨著嚴苛的極限挑戰。

實務中系統整合難題

在建構系統級紅外線目標投影器時，光電測試工程師必須克服以下三個核心問題：

寬頻光學傳遞的波前畸變與中心遮蔽效應

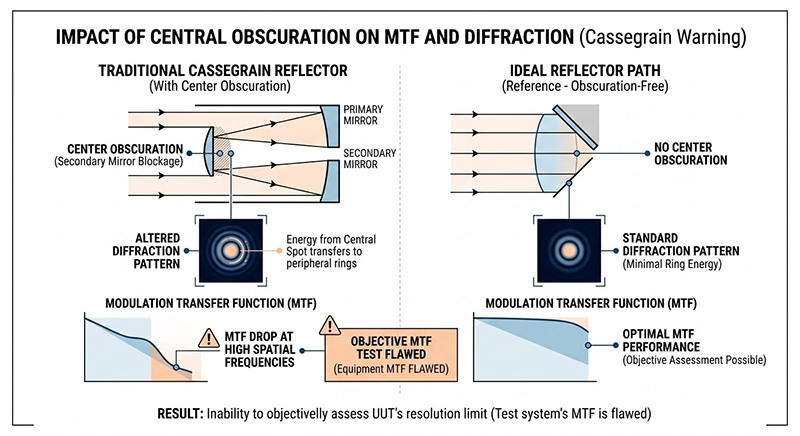

在處理涵蓋中波（MWIR）至長波紅外線（LWIR）的寬頻輻射時，傳統的折射式透鏡（如鍺或矽鏡片）會產生嚴重的色差（Chromatic Aberration），且材料吸收率會隨波長改變，導致輻射能量衰減，為了實現全波段的無色差傳輸，系統必須採用反射式光學設計；然而，若採用傳統的卡塞格林（Cassegrain）同軸反射鏡，其副反射鏡會阻擋光束的中心區域，產生「中心遮蔽效應（Central Obscuration）」；在光學物理上，中心遮蔽會改變系統的繞射圖樣（將能量從中心亮斑轉移至外圍的繞射環），直接導致高空間頻率下的 MTF 下降，若測試設備自身的 MTF 存在衰減，工程師將無法客觀評估待測物真實的解析度極限。

目標幾何邊緣的熱串擾與對比度流失

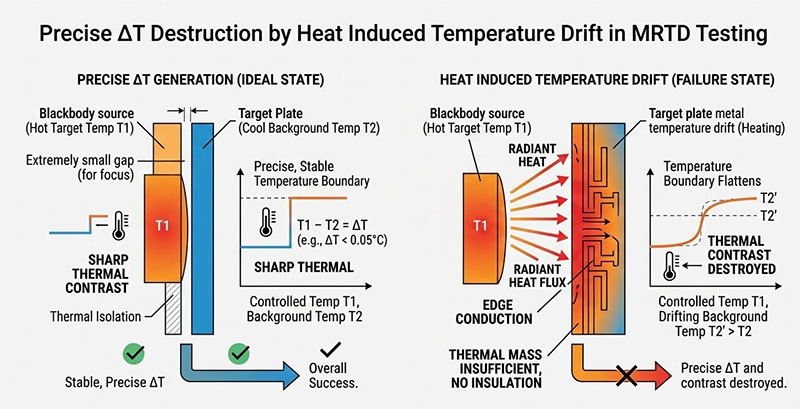

MRTD 測試的核心在於產生極其微小且精確的溫差（通常小於百分之五攝氏度），這要求黑體（模擬目標溫度）與目標板（模擬背景溫度）之間具備絕對的熱隔離，實務上的物理難點在於，當黑體與目標板極度靠近以確保光學對焦時，黑體的輻射熱能會不可避免地烘烤目標板的金屬結構，若目標板與目標輪的熱質量（Thermal Mass）不足或缺乏有效的隔熱設計，目標板的溫度會逐漸漂移，導致系統設定的微小溫差（ΔT）被破壞；此外，熱能沿著金屬圖案邊緣傳導，會使原本銳利的幾何溫度邊界變得平緩，從而摧毀測試圖案的熱對比度。

多維度變數操作的人為誤差與時間耗損

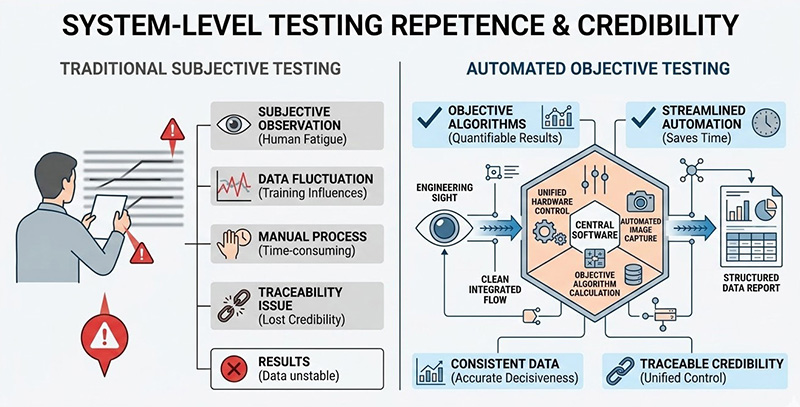

系統級測試是一個涉及多維度變數的過程，以完整的 MRTD 測試為例，工程師需要改變空間頻率（旋轉目標輪）、改變溫差極性與大小（控制黑體）、並分析影像品質（擷取影像），若系統中的準直儀、目標輪與黑體來自不同廠商且未經軟體整合，操作人員必須手動協調這些設備的運作；手動切換目標輪極易引入微小的機械震動，破壞無窮遠焦點；等待黑體達到熱平衡的過程若無數位監控，則容易過早或過晚擷取數據，這種非閉迴路的操作模式，不僅測試週期極長，更因包含大量人為介入，導致數據缺乏跨批次的重複性與公信力。

目標投影系統的標準化配置邏輯

為解決波前畸變、熱串擾與操作誤差，測試實驗室應捨棄自行拼湊儀器的作法，導入經過光機熱一體化設計投影架構，其配置邏輯可歸納為三個主要方向： 首先，在光學路徑上，全面採用「無中心遮蔽的離軸牛頓式（Off-axis Newtonian）反射準直儀」，確保寬頻帶內的繞射極限效能；其次，在熱力學幾何上，配置高熱質量的零背隙目標輪與精密差動黑體，確保微小溫差的邊緣銳利度；最後，透過標準化通訊介面，將所有硬體交由中央軟體進行閉迴路控制，以自動化排程取代人工操作。

客觀量化的系統級測試架構

針對 FLIR 與高階紅外線成像系統的嚴謹驗證需求，SBIR 提供了標準化與模組化兼具的光機電整合方案。奧創系統推薦導入 14000Zi 系列紅外線目標投影系統，該系統將精密準直儀、差動黑體與自動化目標輪整合於單一基準平台上，為實驗室與產線提供具備高度可重複性的無窮遠測試基準。

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

離軸牛頓式反射準直儀 (STC 系列)

14000Zi 系列的光學核心為 STC 系列準直儀，其採用全反射式的離軸牛頓光學設計，徹底消除了中心遮蔽效應與色差問題，此設計在 0.4 至 14 微米的寬頻範圍內提供繞射極限（Diffraction-limited）的卓越光學效能，確保高空間頻率目標的對比度無失真地傳遞至待測物，系統提供多種標準清晰孔徑配置：包含 6 吋 (14001Zi)、8 吋 (14003Zi) 與 12 吋 (14008Zi) 等型號，並可提供 2.85° 至 3.81° 的視場角 (FOV)，針對環境溫度變化劇烈的野戰或維修站應用，亦提供 9 吋孔徑、具備 5.7° 廣視場角的非熱化 (Athermal) 配置 (型號 13792)。

SBIR STC 系列離軸牛頓式準直器，為可見光至長波紅外線系統測試提供繞射極限效能。輕巧、易整合、可客製化，打造精準目標投影。


SBIR 同時提供客製化及按規格製造的準直器產品，包括大孔徑、長焦距光學平台配置、折射式準直器、可攜式抗熱設計，適用於現場或維修廠環境，以及廣視場角系統等。

零背隙目標輪與高精度黑體整合

為解決微小溫差控制與幾何定位問題，系統整合了 Infinity DB 系列差動黑體 與 300 系列自動化目標輪。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。


SBIR Infinity 差分黑體，具備 iProbe 獨立校準與 VANTABLACK 超高發射率選項，專為研發人員提供 mK 級穩定度與高均勻性，適用於精密的 NUC、MRT、MTF 紅外線感測器特性量測。

300 系列目標輪 採用零背隙 (Zero-backlash) 定位機構，目標切換的重複性優於 0.001 英吋，其機構設計整合了遮蔽擋板與高熱質量金屬，最大程度降低黑體輻射對目標板造成的熱傳導干擾，確保熱背景的穩定性；此外系統可選配可見光對準照明器，將其移入光路中提供目標背光，協助操作員進行精確的光學對焦與可見光/紅外線共軸校準。

IRWindows™5 自動化閉迴路控制

硬體的精度需由軟體來驅動，14000Z 系列系統可與 SBIR 的 IRWindows™ 5 自動化測試軟體 進行深度無縫整合，透過此軟體平台，系統將獨立的黑體升降溫控制、目標輪孔位切換與影像擷取卡同步連線，形成完全自動化的閉迴路 (Closed-loop) 測試環境，工程師可直接執行業界標準的光電測試演算法（如自動 MRTD、連續 MTF、3D 雜訊與 SiTF），系統會自動排序硬體動作並產生客觀的量化報告，徹底消弭人為操作變數並大幅縮短出廠驗收週期。

若需針對特定感測器孔徑、焦距或特殊波段需求進行系統規格評估，歡迎聯繫奧創系統技術團隊，我們將依據您的測試規範提供客觀的光學配置建議。
