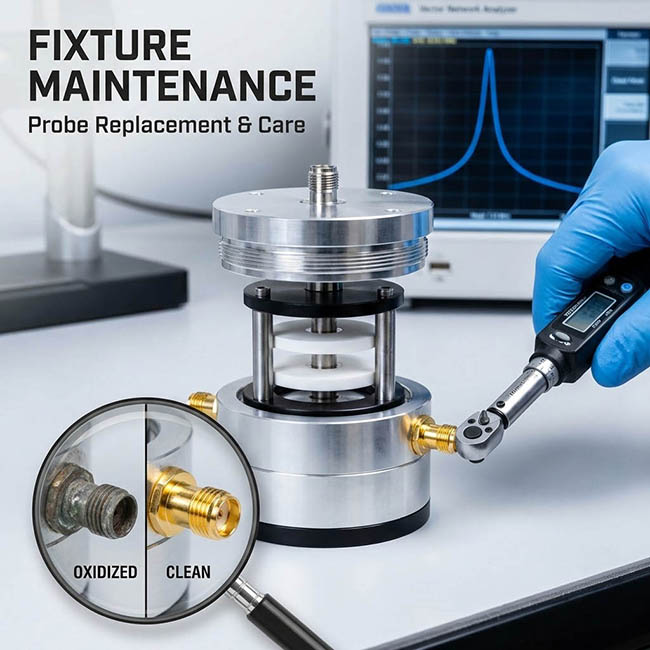

治具維護與探針更換：如何延長 SPDR 與諧振腔的使用壽命？

在高頻介電材料 (Dk/Df) 的量測中，分裂柱介電諧振器 (SPDR) 與 分裂圓柱諧振器 (SCR) 是實驗室中極為昂貴且精密的資產，然而許多使用者往往忽視了這些「被動元件」的維護，導致長時間使用後出現 品質因子 (Q值) 下降、耦合效率變差 甚至 共振頻率偏移 等問題，最終造成量測數據失真，本文將深入探討諧振腔老化的物理機制，解析 耦合探針 (Coupling Probe) 與 調節迴路 (Loop) 的更換與調整技巧，並提供一套標準化的「健康檢查」流程，助您在不購買新設備的前提下，讓老舊治具重獲新生。

治具不是鐵塊，它是精密的「電磁聽診器」

在材料測試領域，我們常將焦點放在向量網路分析儀 (VNA) 的校正上，卻常誤以為金屬製成的測試治具（Fixture）是永久耐用的，事實上無論是運作於 1 GHz 的 SPDR 或是高達 80 GHz 的 SCR，它們都是經過精密加工的微波共振腔體。

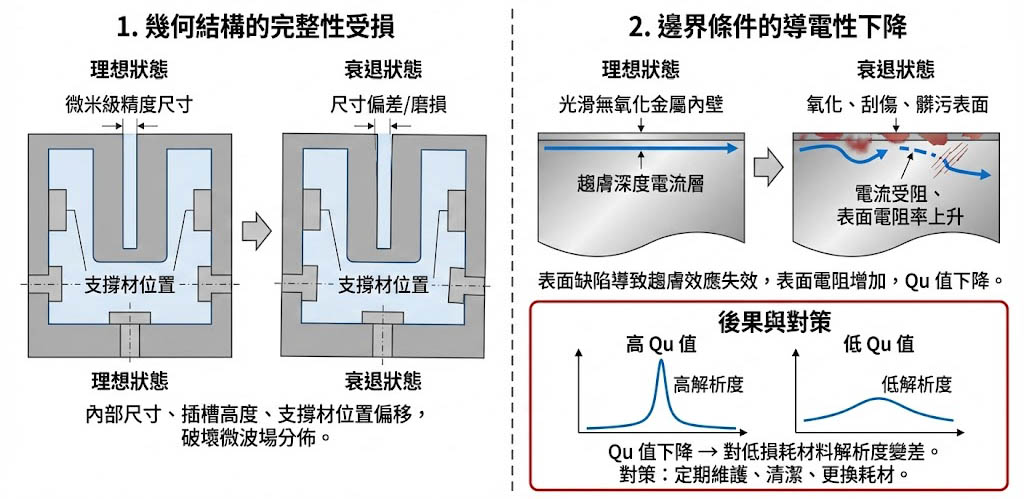

為什麼治具效能會衰退？

根據電磁場理論，共振腔的量測準確度高度依賴於兩個物理條件的穩定性：

• 幾何結構的完整性：
  腔體內部的尺寸、樣品插槽的高度以及介電支撐材的位置，必須維持微米級的精度。
• 邊界條件的導電性：
  微波電流在腔體金屬內壁流動，其深度僅為「趨膚深度 (Skin Depth)」，隨著頻率升高（如毫米波頻段），電流流動層極薄。任何表面的氧化、刮傷或髒污，都會導致表面電阻率上升，直接造成 空腔品質因子 (Qu) 下降。

當 Qu 值下降，儀器對低損耗材料 (Low Loss Material) 的解析度就會變差；當耦合探針位置偏移，訊號傳輸 (S21) 的動態範圍就會縮小，因此定期的維護與耗材更換，是確保實驗數據可信度的最後一道防線。

核心組件解析：哪裡最容易壞？

要進行維護，首先必須了解 SPDR 與 SCR 的解剖結構。

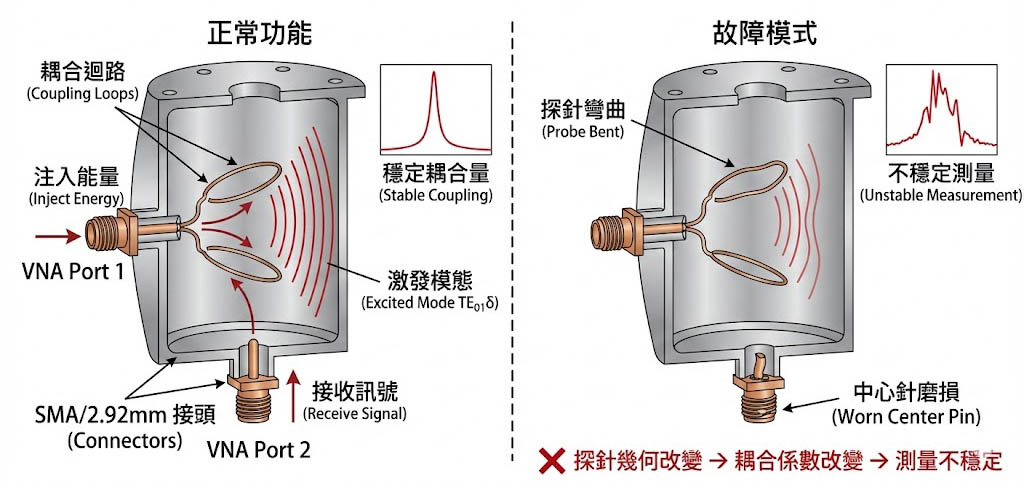

耦合迴路與探針 (Coupling Loops & Probes)

這是治具最脆弱的部位，SPDR 與 SCR 通常使用兩個 耦合迴路 或 探針 來將 VNA 的能量注入腔體並接收訊號。

• 功能：它們像天線一樣，負責激發腔體內的特定模態 (如 TE01δ)。
• 故障模式：為了調整耦合量 (S21 峰值大小)，探針通常是可移動或可旋轉的，長期的插拔、旋轉調節或不慎碰撞，會導致探針彎曲、斷裂或連接器（SMA/2.92mm 接頭）中心針磨損，一旦探針幾何形狀改變，耦合係數就會改變，導致測量不穩定。

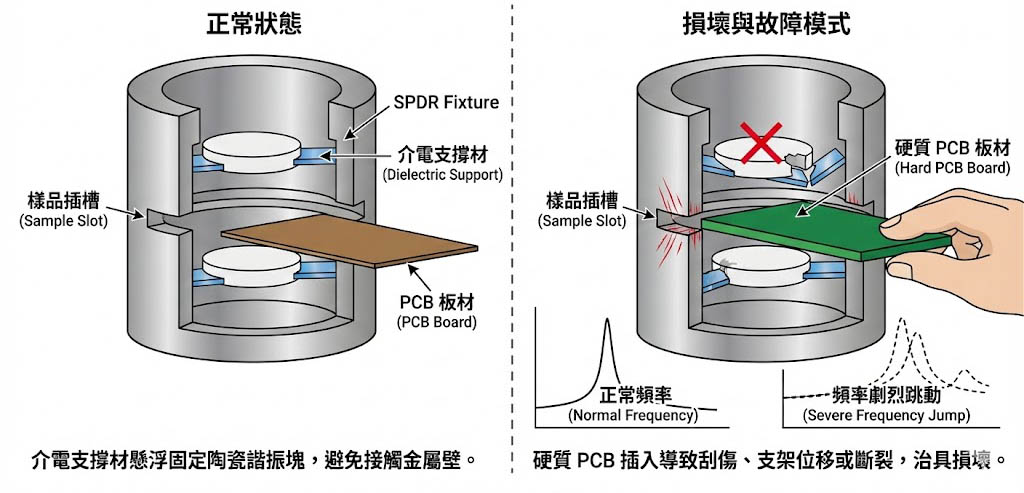

樣品插槽與介電支撐 (Sample Slot & Dielectric Support)

在 SPDR 中，陶瓷諧振塊是由低損耗的 介電支撐材 (Dielectric Support) 懸浮固定的，以避免接觸金屬壁造成損耗。

• 故障模式：樣品插槽是操作員最常接觸的區域，頻繁地插入硬質 PCB 板材，可能會刮傷金屬表面，甚至撞擊到內部的陶瓷或石英支架，若支架位移或斷裂，共振頻率將發生劇烈跳動，治具即告損壞。

金屬腔體內壁 (Metal Enclosure)

• 故障模式：氧化與腐蝕，銅或鍍銀的表面在長期暴露於空氣中（特別是高溫高濕環境下）會產生氧化層，雖然肉眼看不太出來，但在 5G 毫米波頻段下，這層氧化物就是高損耗介質，會顯著降低 Q 值。

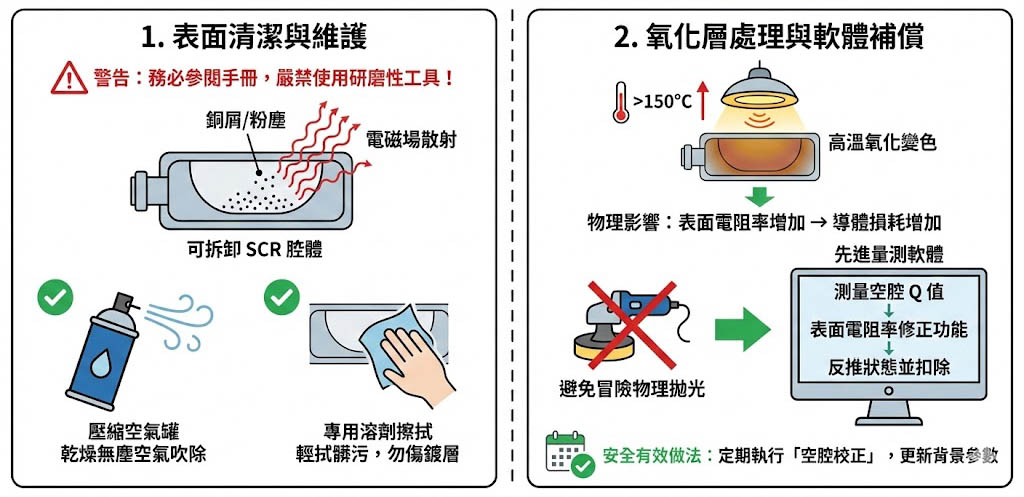

維護策略一：清潔與表面復原

警告：在進行任何清潔前，請務必參閱原廠手冊，切勿使用研磨性工具。

表面清潔

對於可拆卸的 SCR 分裂圓柱腔體，應定期檢查與樣品接觸的表面是否平整清潔，微小的銅屑或粉塵如果掉入腔體內部或卡在縫隙中，會造成電磁場的散射；建議做法：使用乾燥、無塵的壓縮空氣吹除灰塵。對於黏附的髒污，應使用專用溶劑輕輕擦拭，避免破壞金屬鍍層。

氧化層處理

對於長期在高溫環境（如 150°C 變溫測試）下使用的治具，金屬表面變色是常見現象。

• 物理影響：表面電阻率增加會導致導體損耗增加。
• 軟體補償：先進的量測軟體具備 「表面電阻率修正 (Surface Resistance Correction)」 功能，透過測量空腔的 Q 值，軟體可以反推當前的表面狀態並在計算 Df 時予以扣除，因此，與其冒險物理拋光，不如定期執行「空腔校正」，更新軟體中的背景參數更為安全有效。

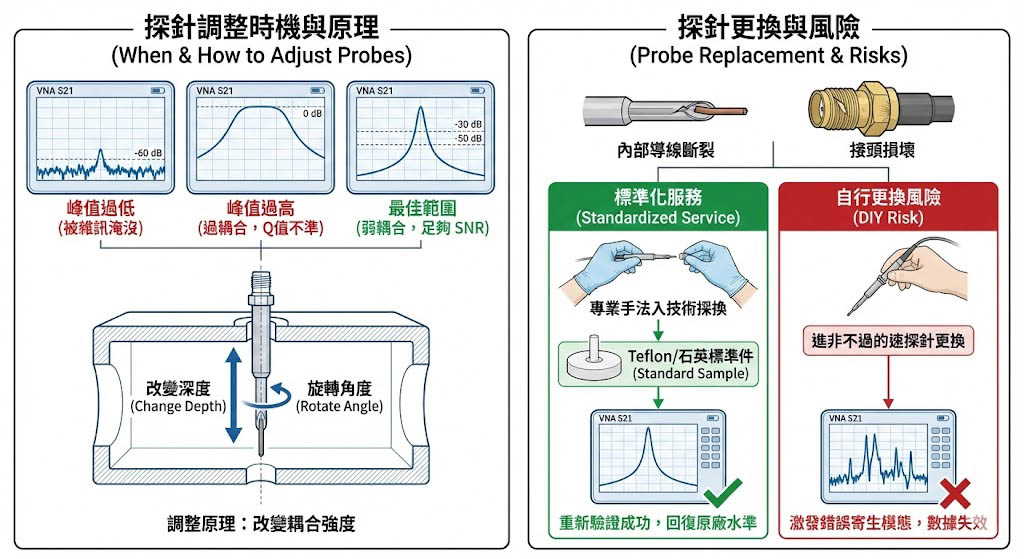

維護策略二：耦合探針的調整與更換

這是延長治具壽命最關鍵的操作。

何時需要調整探針？

當您發現 VNA 上的共振波形 (S21) 峰值過低（例如低於 -60 dB），導致訊號被雜訊淹沒；或者是峰值過高（接近 0 dB），導致「過耦合 (Over-coupling)」使得 Q 值測量不準時，就需要調整探針。

• 調整原理：改變探針伸入腔體的深度或旋轉角度，可以改變電磁場的耦合強度。
• 目標：將插入損耗 (Insertion Loss) 調整到最佳範圍（通常建議在 -30 dB 至 -50 dB 之間，視具體標準而定），以確保弱耦合條件成立，同時保有足夠的訊噪比 (SNR)。

探針更換 (Probe Replacement)

當接頭損壞或內部導線斷裂時，必須更換探針。

• 標準化服務：
  許多高階治具供應商提供 探針更換服務，這不僅是換一個零件，更重要的是在更換後，必須使用標準件（如 Teflon 或校正過的石英片）重新驗證治具的共振頻率與 Q 值是否回復到出廠水準。
• 自行更換風險：
  若自行更換非原廠規格的探針，可能會激發出錯誤的寄生模態 (Spurious Modes)，導致量測數據完全失效。

維護策略三：SPDR 陶瓷與支架修復

SPDR 內部的陶瓷諧振器極為脆弱，若因樣品過厚硬塞或掉落導致陶瓷破裂，通常被視為「報廢」，然而部分專業廠商提供 「SPDR 修復與調校 (Replacement or repair of SPDRs)」 服務。

• 修復內容：包含更換損壞的介電支撐材、重新黏合或更換陶瓷塊。
• 關鍵校正：修復後的 SPDR，其空腔共振頻率 (f0) 會發生改變，此時必須重新建立數學模型中的厚度與頻率對應參數，並更新量測軟體中的設定檔，治具才能繼續使用。

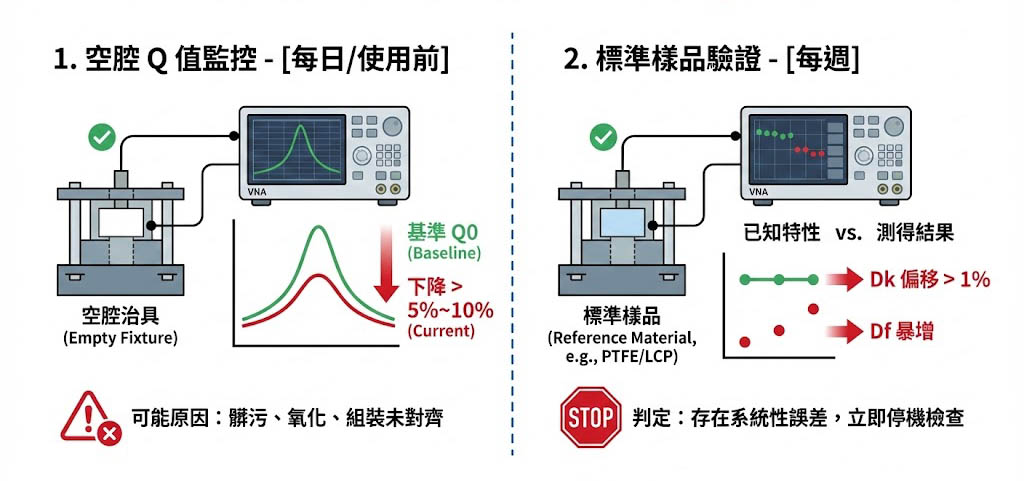

健康檢查流程：建立實驗室的 QC 標準

為了避免「拿壞掉的尺去量產品」，實驗室應建立每日或每週的治具查核機制。

空腔 Q 值監控 (Empty Cavity Q Check)

每次使用前，先測量未放樣品時的 Q0 值，判定標準：與出廠報告或上個月的紀錄相比，若 Q0 下降超過 5%~10%，代表治具可能髒污、氧化或組裝未對齊。

標準樣品驗證 (Reference Material Verification)

準備一片已知特性且穩定的標準樣品（如 NIST 認證的標準片，或高品質的 PTFE/LCP），定期量測：每週量測一次該樣品，若測得的 Dk 偏移超過 1% 或 Df 暴增，代表治具或 VNA 系統存在系統性誤差，需立即停機檢查。

維護是低成本的競爭力

在 5G 與 6G 時代，材料的 Df 值競爭已進入小數點後四位，一支維護良好的 SPDR 或 SCR 治具，能陪伴研發團隊走過數年的開發週期，透過正確的清潔、定期的探針檢查與軟體參數校正，您不僅能延長昂貴設備的使用壽命，更能確保每一次出具的測試報告，都是經得起考驗的精準數據。
