雙差分黑體系統：紅外線投影器兩點輻射校正與測試架構

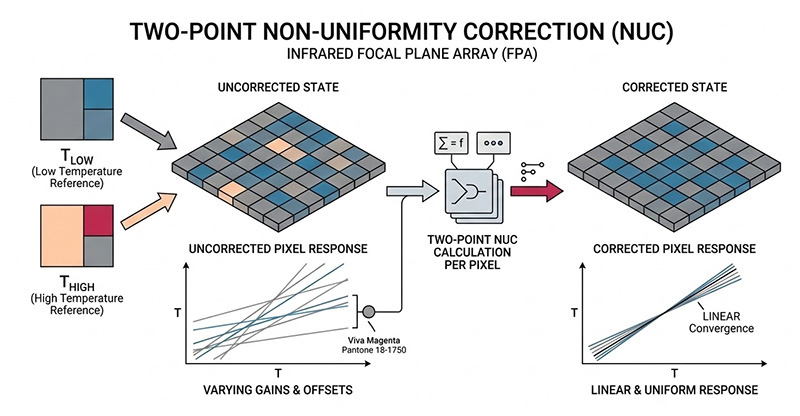

紅外線感測器的線性度與兩點校正 (Two-Point NUC) 需求

在評估紅外線焦平面陣列（FPA）或建構紅外線目標投影器時，系統的輻射響應通常被假設為線性，為了精確定義這個線性關係（即計算每個像素的增益與偏移量），工程師必須執行「兩點非均勻性校正（Two-Point NUC）」或「輻射度校準」。

物理上的操作程序要求感測器在極短的時間內，分別觀測兩個已知且絕對穩定的不同溫度點（例如攝氏二十度與攝氏四十度）。在系統級測試（如最小可解析溫差 MRTD）中，亦需要同時控制「背景溫度」與「目標溫度」，以產生精確的微小溫差（ΔT），傳統實驗室通常會架設兩台獨立的絕對溫度黑體來滿足此需求；然而，當測試精度要求進入毫開爾文（mK）級別時，使用兩套獨立設備將引發一系列難以克服的控制非同步與幾何誤差傳遞問題。

實務中的三大雙源控制難題

在執行高精度的雙源溫度差動量測與校準時，測試架構需克服以下三個核心的工程限制：

獨立控制迴路造成的誤差傳遞與溫差 (ΔT) 失真

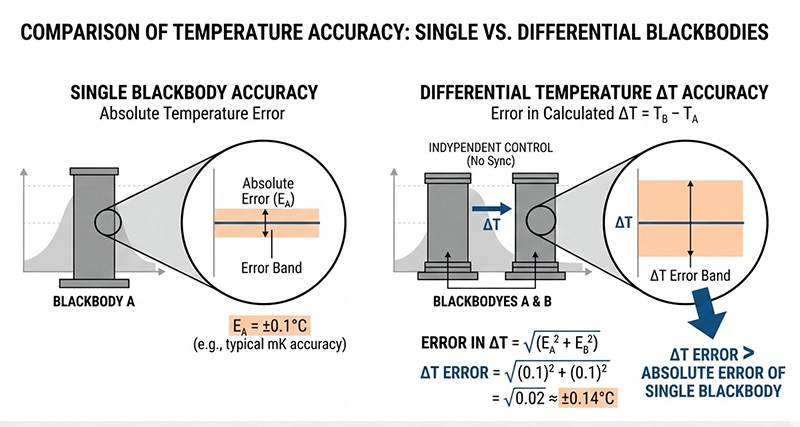

當使用兩台具有獨立控制器的黑體時，兩者之間不存在硬體層級的通訊與同步反饋，從統計學與誤差傳遞的客觀邏輯來看，兩個獨立變數的總誤差，等於兩者個別誤差平方和的平方根，如果黑體 A 與黑體 B 各自的絕對溫度準確度為千分之十度，當系統計算兩者的差動溫度（ΔT）時，其溫差誤差將大於單一黑體的絕對誤差；此外，兩台控制器的數位類比轉換器（DAC）取樣頻率與 PID 演算法的響應時間若存在微小差異，將導致兩者的溫度微幅震盪（Jitter）在時間軸上產生相位差，使感測器捕捉到的瞬時溫差出現隨機漂移。

光學衰減與環境干擾導致的輻射度定量偏差

在目標投影器架構中，黑體發出的紅外線輻射必須穿過目標輪、折疊反射鏡、與離軸拋物面準直儀，最終才能抵達待測物（UUT），純粹的光學物理指出，光學元件會吸收與散射部分能量，導致透射率低於百分之百，同時，黑體表面並非絕對的理想黑體（發射率小於一），這使得它會反射周遭環境的背景輻射。

這些物理衰減與環境干擾疊加，導致待測物實際接收到的「有效輻射溫度」低於黑體控制器上設定的「物理溫度」，在進行兩點輻射度校準時，若測試設備無法即時量測環境溫度並動態補償光路損耗，工程師將無法建立精確的系統級輻射度轉換模型。

硬體體積冗餘與校準停機時間

在自動化測試平台或飛彈尋標器硬體迴路（HWIL）的空間配置中，光學桌面的空間極為珍貴，兩台獨立的黑體意味著需要配置兩組笨重的控制器、雙倍的電源供應器以及複雜的通訊佈線，此外傳統黑體的溫度探針與控制器在電氣特性上是綁定的，當到達年度校準週期時，實驗室必須將兩台控制器連同黑體頭部一起拆卸送校，這導致測試產線必須面臨長達數週的停機等待，嚴重影響高通量製造的排程。

雙差分黑體的系統化配置邏輯

為解決誤差傳遞、輻射度衰減與空間冗餘，高階測試實驗室應採用專為雙源同步設計的整合式架構，其配置邏輯可歸納為三個主要方向： 首先，在控制架構上，應採用「單一控制器驅動雙黑體頭」的設計，透過共用微處理器與控制電路，消除時脈非同步，並提供絕對溫度與相對溫差的雙軌控制模式；其次，系統必須內建輻射度補償演算法，結合高發射率塗層與外部環境探針，自動修正光學損失。最後，溫度感測硬體應採模組化設計，將校準數據儲存於探針內部，實現隨插即用的零停機校準。

客觀量化的同步雙源測試架構

針對紅外線探測器兩點校正與系統級 MRTD 測試的需求，將兩台獨立設備拼湊使用已難以符合現代微拉弧度與毫開爾文級的測試標準，奧創系統推薦導入 SBIR 的 Infinity DDB 系列雙差分黑體系統，此系統透過共用控制電路與先進的光學塗層，提供穩定且具備高度可重複性的雙源熱力學基準。

SBIR Infinity DDB 雙差分黑體，專為精密紅外測試設計，提供獨立雙源、 mK 級穩定性、iProbe 智慧校準與 Vantablack 選項，適用於探測器 NUC、輻射度校準及高階系統驗證。

單一控制架構與差分準確度提升

DDB 系列設計的核心在於「共用溫度控制電路」，系統包含兩個獨立的黑體頭，但僅由單一 19 吋 2U 機架式控制器進行運算與供電，此架構大幅減少了設備體積與建置成本，更重要的是提升了溫差控制的精確度，控制器提供兩種操作模式：可獨立控制兩個黑體的絕對溫度；或將黑體 2 的溫度設定為相對於黑體 1 的差動溫度 (ΔT)，其絕對準確度達 ±0.010ºC，穩定度控制在 σT ≤ 0.001ºC (於 0ºC 至 50ºC 區間)。

19 吋 2U 機架式控制器 具有觸控螢幕顯示器，並支援透過乙太網路或 RS-232 進行遠端電腦控制；控制器也可選配 IEEE 488 介面；此控制器還將操作所有 SBIR 週邊設備：目標輪、可見光照明器、脈衝雷射二極體、距離滑軌、光源滑軌和濾光輪。

智慧探棒 (iProbe) 與零停機校準

針對設備維護導致的產能瓶頸，DDB 系統全面採用 SBIR 的 iProbe 智慧型溫度感測器，iProbe 的校準資料直接儲存於探棒本體，使其完全獨立於黑體控制器，當系統需要重新校準時，操作人員僅需將舊探棒拔除，替換為另一支近期完成校準的 iProbe 即可，此設計無需特殊校準設備介入，將測試區域的停機時間縮減至最低。

iProbe 是一種智慧型溫度感測器，其校準獨立於黑體系統；要重新校準系統，您只需將探頭更換為最近校準過的探頭；無需特殊設備，測試區域內無停機時間。

自動輻射度補償與超高發射率選項

為解決光路衰減與環境反射誤差，DDB 系統提供兩項關鍵的輻射度強化配置：

• 自動輻射度補償 (Radiometric Compensation) 選配：
  系統可加裝外置探棒座與溫度感測器以即時量測環境溫度，在輻射度模式下，微處理器會依據使用者輸入的光學元件衰減率與目標發射率，自動調整黑體的物理溫度輸出，以確保抵達感測器的輻射通量準確無誤。
• VANTABLACK® S-IR 塗層選配：
  針對嚴苛的輻射測量，系統可選配碳奈米管 (CNT) 超黑塗層。此塗層在中波紅外 (MWIR) 提供 > 99.8% (±0.1%) 的發射率，在長波紅外 (LWIR) 提供 > 99.5% (±0.15%) 的發射率，從物理源頭抑制了環境輻射的反射干擾。



可選配 VANTABLACK® S-IR 的塗層應用於源板，在中波紅外 (MWIR) 和長波紅外 (LWIR) 中提供前所未有的黑體發射率；MWIR 發射率大於 99.8% +/-0.1%，LWIR 發射率大於 99.5% +/-0.15%；SBIR 擁有獨家授權，可在全球提供 Vantablack 黑體塗層。

DDB 系統具備 IEEE-488 (GPIB)、RS-232 與乙太網路通訊介面，並可無縫整合至 SBIR 的 IRWindows™ 5 自動化測試軟體 及 各類準直儀 與 目標輪 中，建構完整的紅外線目標投影平台，若需進一步的系統規格配置或光學整合評估，歡迎聯繫奧創系統技術團隊，我們將依據您的測試規範提供客觀的系統規劃。
