先進導能武器雷射打擊測試：高速紅外線熱暫態量測與校正挑戰

從理論破壞模型到真實雷射交戰的熱力學觀測

在現代反無人機系統 (C-UAS) 與防空網路的發展中，高能雷射 (High Energy Laser, HEL) 等導能武器因具備光速打擊與低單次發射成本的特性，已成為次世代戰場的核心防禦手段，為了精準評估雷射光束在目標透波罩（Radome）上造成的加熱、融熔乃至氣化相變的「擊殺效能 (Lethality)」，工程師必須依賴非接觸式的紅外線熱影像技術，來捕捉破壞瞬間的二維熱暫態響應 (Thermal transient response) 。

在此類極端破壞性測試中，中波紅外線 (MWIR, 3-5 µm) 因具備極佳的高溫對比度，被廣泛應用於監控目標材料的熱衰減與熱應力擴散。然而，當研發團隊試圖在實彈測試場或實驗室內獲取具備科學保真度的熱特徵數據時，系統正面臨著極端的光電擷取極限與基準校正難題。反面論述指出，採用傳統非冷卻型熱像儀或一般點溫計在建置成本與設備耗損率上具備優勢；但在本文討論的「微秒級相變分析」與「絕對輻射度精準對應」範疇內，這些常規設備的時間遲滯與校正誤差，會導致關鍵的熱動力學數據嚴重失真。為確保測試數據能精準回饋至武器破壞模型中，光電量測人員實務上必須克服以下三大工程壁壘。

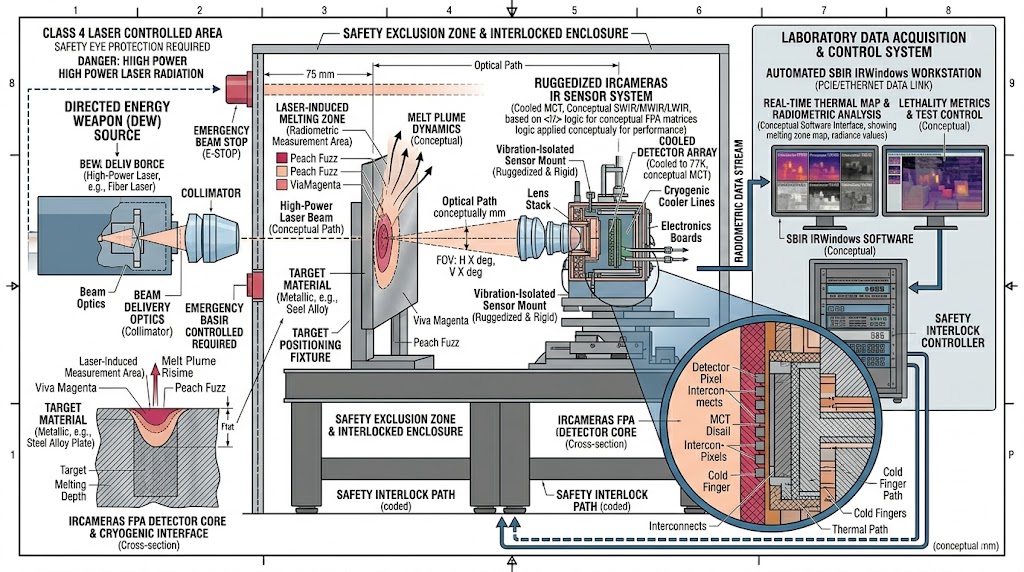

定向能量武器殺傷力測試示意圖：雷射聚焦目標產生熔化羽流。加固型紅外線感測器測量，自動化工作站處理數據，用於熱圖和殺傷力指標控制。

雷射打擊測試實務上的壁壘

高能雷射直射下的極端動態範圍與飽和溢出 (Blooming)

當高能雷射擊中目標（如無人機碳纖維蒙皮或光電尋標器）時，交戰點的溫度會在數毫秒內飆升至 2000K 以上，而周圍未受熱的機身結構卻仍維持在常溫，若紅外線感測器採用固定的積分時間 (Integration time)，為了看清常溫背景的熱傳導梯度，高能雷射光斑處的電荷會瞬間填滿讀出電路並向外溢出 (Blooming)；這種嚴重的像素串擾會徹底抹除擊殺核心區的最關鍵熱分佈特徵，導致單一影格內無法同時解析「雷射熱點」與「冷卻邊界」的完整動態。

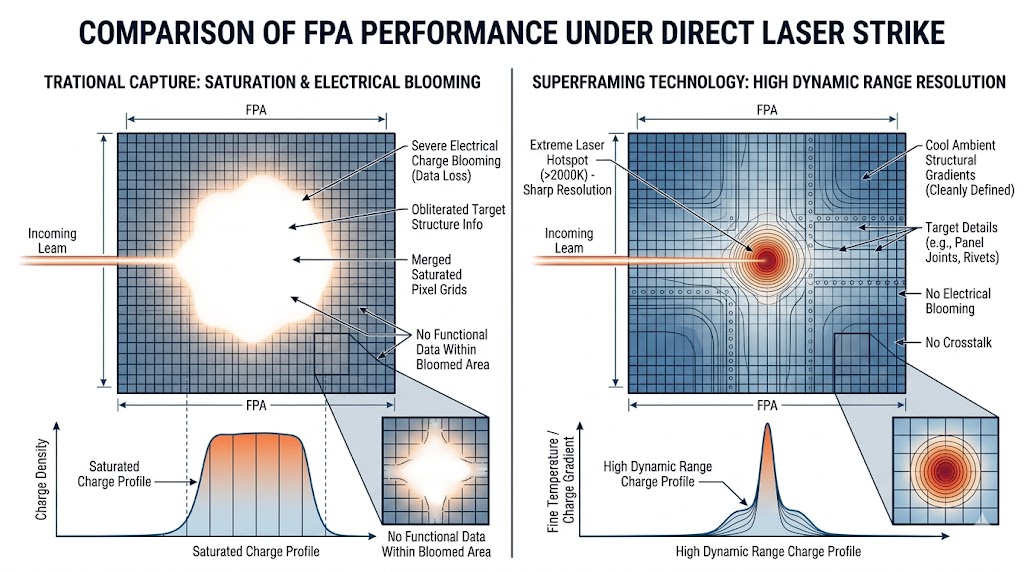

此示意圖展示焦平面陣列（FPA）受雷射雷擊之對比：傳統擷取（左）因飽和產生嚴重的電性溢散與資料遺失；SuperFraming技術（右）憑藉高動態範圍，能同時清晰解析極端熱點與低溫環境梯度，且無串擾。

材料融熔相變的高速時間遲滯與空間模糊

目標材料從急遽升溫、軟化到結構崩解的物理過程瞬息萬變。若攝影機無法提供 300 Hz 以上的真實全域幀率，系統將出現嚴重的時間採樣交疊失真 (Temporal aliasing)，此外若為了提升傳統設備的讀出速度而過度縮減感測視窗 (Windowing)，不僅會遺失雷射光束周圍大面積的熱應力擴散數據，更可能在目標因破壞而產生高速位移時，使其瞬間脫離狹窄的觀測視野。

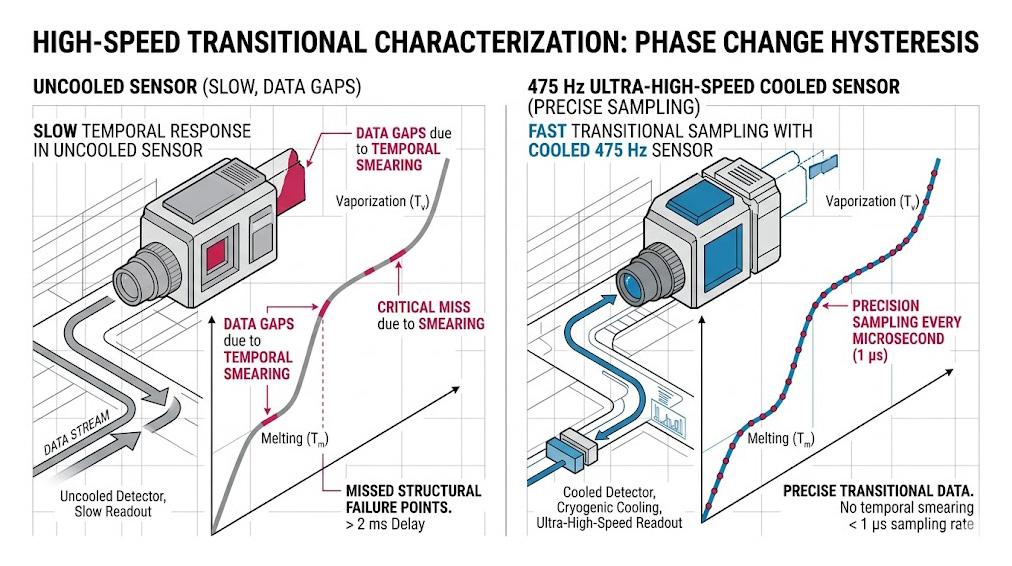

示意圖中呈現冷卻式感測器（右）高速捕捉微秒級數據，解決非冷卻式感測器（左）時間模糊遺失結構失效點的痛點，實現完整採樣。

實彈測試前的絕對輻射度校正誤差

為了將數位化的灰階影像精準轉換為熱力學模型所需的絕對溫度數據 (SiTF轉換)，紅外線相機在測試前必須經過嚴格的輻射度校正，然而傳統的校正黑體往往發射率不足或表面溫度不均勻，且容易反射環境中的雜散熱輻射，如果在校正階段引入了基準誤差，這些微小的偏移將會在雷射高溫量測中被非線性放大，直接汙染測試數據，導致武器系統的擊殺效能評估產生致命性的誤判。

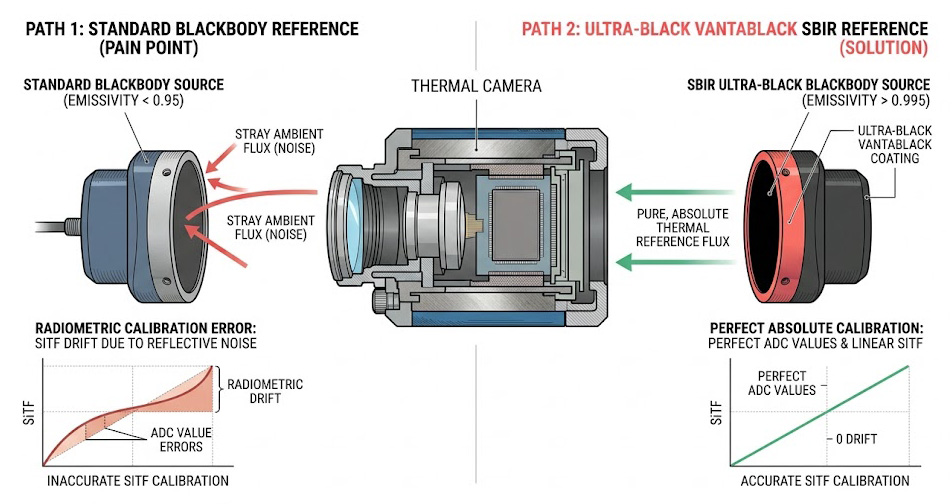

對比熱像儀校正示意圖：標準黑體因低輻射率及反射環境雜訊，導致SiTF漂移與ADC錯誤。SBIR超黑黑體（>0.995輻射率）提供純淨參考，實現完美的線性絕對校正。

突破雷射觀測與校正極限的光電架構

面對上述嚴苛的導能武器測試與熱動力學驗證，奧創系統推薦導入以 IRCameras 高階數位紅外線攝影機為擷取核心，並輔以 SBIR 頂級 Vantablack 黑體與 自動化校正軟體為基準 的一站式高階量測架構；我們提供的是從絕對校正、動態範圍擴展到高速數據擷取的「從模擬到驗證的一站式方案 (Turnkey Solution)」，針對高能雷射觀測實務上的痛點，我們的核心配置建議如下：

首先，在高速影像擷取端，我們強烈推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機，該系列搭載全數位化的銻化銦 (InSb) 感測器，並內建先進的超幀技術 (SuperFraming)，此硬體架構能在連續影格間自動切換並融合多組長短不同的積分時間，協助系統在捕捉超過 2000K 的雷射融熔核心時維持「零飽和與零溢出 (No blooming)」，同時完美保留周圍機身的微細溫差，若需捕捉極端的高速相變，IRC906HS 機型更能提供高達 475 Hz 的超高幀率，徹底凍結破壞瞬間。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。


IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

其次，為了確保量測數據的絕對科學保真度，我們推薦在實彈測試的校正階段，導入 Santa Barbara Infrared (SBIR) 專屬的 Vantablack® S-IR 塗層基準黑體，該專利塗層能在中波 (MWIR) 頻段提供高達 0.995 以上的極致發射率 (Emissivity)，幾乎完全吸收環境雜散光，為 IRCameras 提供目前最具可靠性的純淨熱輻射校正源，從物理根源消除量測基準誤差。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

最後，為了解決繁瑣的校正流程並確保測試的重複性，我們整合了 SBIR 的 IRWindows™ 5 自動化測試軟體，該軟體能自動控制黑體升降溫，並無縫交握 IRCameras 進行 SiTF (訊號轉換函數) 與 NUC (非均勻性校正) 分析，這能大幅減少人工校正帶來的人為變數，確保攝影機在面對雷射擊殺測試前，處於最完美的量測狀態。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的導能武器熱影像量測與校正環境，由於實際的系統配置將高度因應您的雷射功率、材料特性、動態範圍規範及靶場安全距離限制而有所不同，如需深入規劃 IRCameras 高速攝影機系列與 SBIR 高發射率黑體校正模組的軟硬體整合架構，請聯繫「奧創團隊」；我們擁有豐富的光電量測與國防系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
