突破超遠距光學追蹤極限：直驅萬向雲台 (Gimbal) 系統在低軌衛星通訊與定向能量之動態幾何解析



在二零二六年的前沿國防與航太通訊領域中，低軌道（LEO）衛星網路的星間雷射建鏈（Optical Cross-Links）、無人機載高能定向武器（Directed Energy Weapons），以及深空探測的超高解析度望遠鏡，正引領著一場「超遠距光學指向」的技術革命，這些應用的核心特徵在於：必須將一道直徑僅有數十毫米的雷射光束，精準投射並鎖定在距離數百甚至數千公里外、以每秒數公里高速移動的微小目標上。

長期參與國家級航太光學計畫與高階運動力學，檢視這些尖端追蹤設備的實測數據時，會發現一個極度嚴苛的空間幾何現實：這是一場不容許任何機械微震動的極限戰爭，在長達一千公里的視距（Line-of-Sight）下，追蹤系統的方位角（Azimuth）或仰角（Elevation）只要產生短短一角秒（約等於四點八微徑度）的微小誤差，雷射光斑在目標端就會產生近五公尺的巨大偏移，導致通訊瞬間斷鏈或能量密度崩潰，本文將純粹從超長力臂的誤差幾何學、多體動力學的遲滯效應，以及極限伺服控制的底層邏輯出發，深度剖析現代光學追蹤工程師在實務上所遭遇的核心技術難題。

國際航太光學追蹤規範：超視距指向的極限容忍度

在探討具體的雲台機構與控制痛點之前，我們必須先理解指導這些航太級追蹤系統性能的最高準則，以國際太空雷射通訊終端（Optical Communication Terminals, OCT）標準，以及美軍針對車載/機載光學感測器轉塔的 MIL-STD 測試規範為例，對於光學指向設備的「動態追蹤平順度」與「空間指向純粹度」提出了近乎物理極限的要求。

在衛星雷射追蹤過程中，萬向雲台（Gimbal）必須同時進行大角度的快速迴旋（Slew）以捕捉目標，並在鎖定後進行極低速、極平滑的連續追蹤，規範要求在承載直徑高達六百毫米、重量達數十公斤的巨型光學反射鏡時，雲台在進行每秒幾微徑度（micro-radians）的極低速追蹤下，其「速度穩定度（Velocity Stability）」的波動不得超過百分之零點一，且系統的「軸晃動（Axis Wobble）」與「正交性誤差（Orthogonality Error）」必須被壓制在十角秒以內。

這種「巨大慣量負載」、「極低速連續平滑運動」與「絕對空間幾何正交性」的複合極限要求，直接宣判了傳統基於齒輪箱、蝸輪蝸桿或諧波減速機驅動的傳統光學雲台的死刑。

工程實務上的三大光學追蹤與控制難題剖析

在上述嚴苛的物理限制與視距放大效應下，研發工程師在建構次世代光學萬向雲台系統時，無可避免地會面臨三道極難跨越的技術高牆。這三大難題分別牽涉到機械傳動的背隙與遲滯、旋轉介面的線纜干擾，以及無刷馬達在極低速下的電磁物理缺陷。

傳動背隙（Backlash）與超長視距下的誤差放大崩塌

在傳統的雷達或低階光學追蹤系統中，方位角與仰角的轉動通常依賴馬達加上減速齒輪組來放大扭矩，以驅動沉重的光學酬載，然而在要求微徑度級精度的雷射通訊中，齒輪傳動存在著致命的物理缺陷：「機械背隙（Backlash）」與「遲滯（Hysteresis）」。

當衛星飛越天頂（Zenith）時，萬向雲台的仰角與方位角必須進行平滑的減速、反轉並重新加速，在齒輪咬合面轉換方向的瞬間，齒輪之間的微小間隙會使得馬達的控制指令與實際反射鏡的運動產生短暫的「脫鉤」，這個機械死區（Deadband）會導致光學指向產生數十角秒的瞬間跳動。

如前所述，在長達數千公里的空間尺度中，這幾十角秒的機械背隙會透過「視距力臂」被無限放大，導致雷射光束在太空中發生劇烈的跳躍，瞬間丟失目標，即使控制器採用了最先進的閉迴路演算法，也無法在物理上跨越齒輪間隙那一瞬間的空白，若無法徹底消滅機械傳動的接觸面，實現「零背隙」的直接驅動，超遠距追蹤將永遠受制於機械加工的公差極限。

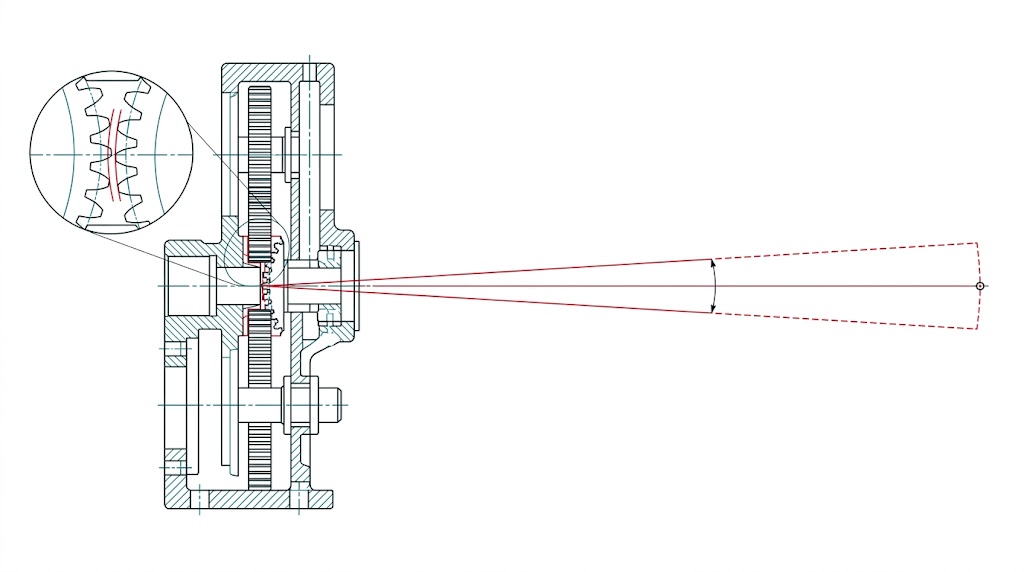

工程圖展示機械背隙誤差幾何放大，圖左顯示齒輪橫截面，放大細節突出微小齒間紅色間隙（背隙），光束因此分叉成兩條紅色虛線，錯過了遙遠目標，角度弧線視覺展示誤差隨著距離急劇放大，強調微米級傳動背隙在超長視距下崩塌遠距離目標坐標準確性。

無限連續旋轉（Continuous 360）的線纜拉扯與寄生力矩

在全天空光學追蹤系統中，目標的軌跡可能跨越任何方位，為了防止追蹤中斷，萬向雲台的方位角與仰角必須具備「連續三百六十度（Continuous 360 degree）」的無限旋轉能力，這引發了第二個極難克服的硬體難題：訊號與電源線纜的纏繞與干擾。

當龐大的光學感測器安裝在不斷旋轉的俯仰軛（Yoke）上時，其影像數據、雷射電源以及冷卻管線通常會透過外部電纜鍊（e-chain）垂吊，在宏觀運動中，電纜的阻力微不足道；但在要求奈米級速度穩定性的追蹤任務中，電纜在低溫環境下變硬所產生的彈性恢復力、摩擦力以及隨著旋轉角度不斷改變的拖曳力（Drag Force），會對雲台構成強大且非線性的「寄生力矩（Parasitic Torque）」。

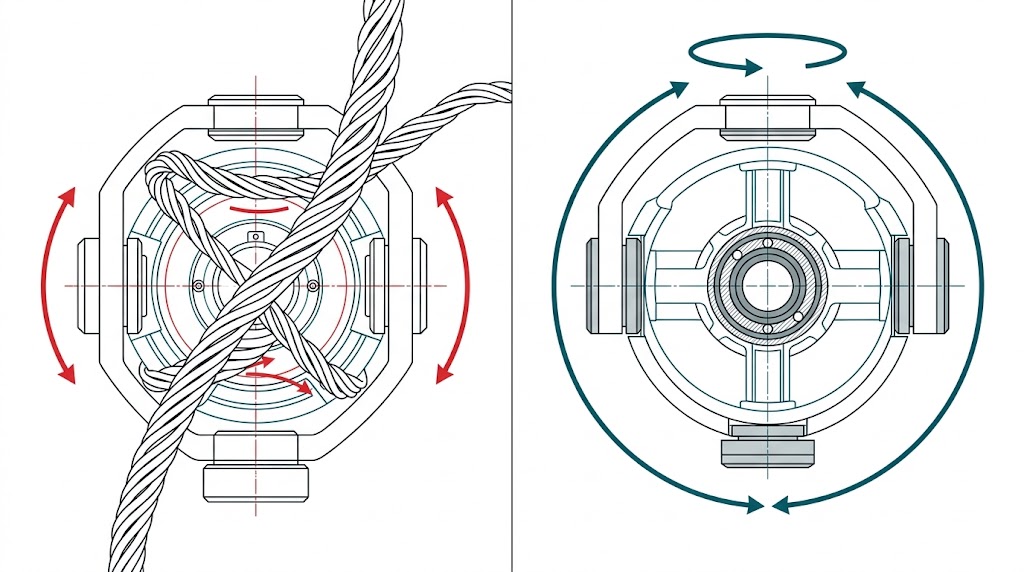

左側圖解中，傳統萬向節軸心被粗大外部纜繩纏繞，紅色箭頭標示強烈的「寄生阻力」與反力矩，限制旋轉，右側對比顯示先進直接驅動萬向節，內建集成的內部「集電環」（Slip Ring）於旋轉中心，藍色箭頭表示完美、無限制的 360° 連續旋轉，流暢且無外部纜繩拖拽。

當雲台試圖以每秒幾微徑度的極低速平滑轉動時，外部線纜的扭轉剛性會直接抵抗馬達的推力，導致控制系統產生嚴重的在位抖動（In-position Jitter）與速度漣波，解決這個問題的傳統方法是使用市售的碳刷滑環，但這又會帶來嚴重的電氣雜訊與訊號衰減，如何在不產生任何機械阻力的前提下，將數十條高頻訊號與大電流無縫穿越不斷旋轉的機械關節，是系統整合工程師的一大夢魘。

巨型光學負載的動態剛性流失與無刷馬達「頓轉轉矩」

接著將會面對發生在極致速度穩定性與馬達電磁設計的底層衝突上，當萬向雲台需要承載直徑超過四百毫米甚至六百毫米的大型主鏡時，整個系統的轉動慣量（Inertia）會變得極其龐大，為了驅動這樣巨大的負載，工程師通常必須使用大功率的無刷伺服馬達。

然而，傳統的鐵心式（Iron-core）無刷伺服馬達在設計上具有一個本質的電磁缺陷：頓轉轉矩（Cogging Torque），當馬達轉子上的永久磁鐵經過定子的鐵心齒槽時，會產生磁力吸引的脈動，在高速旋轉時，這種脈動會被慣性掩蓋；但當萬向雲台進行天文追蹤或低軌衛星追蹤這類「極低速（每秒幾微徑度）」的運動時，頓轉轉矩會讓馬達的轉動呈現微觀的「卡頓－滑行」現象。

這種電磁脈動會直接轉化為雲台的高頻震動，導致雷射光斑在目標表面產生高頻的幾何抖動（Jitter），嚴重降低了雷射能量的集中度，同時如果雲台的機械結構（例如 U 型軛）剛性不足，巨大負載在轉動時會引發結構共振，使得伺服頻寬被迫降低，進而無法有效抵抗風載（Wind Load）或地面震動等外部環境擾動。

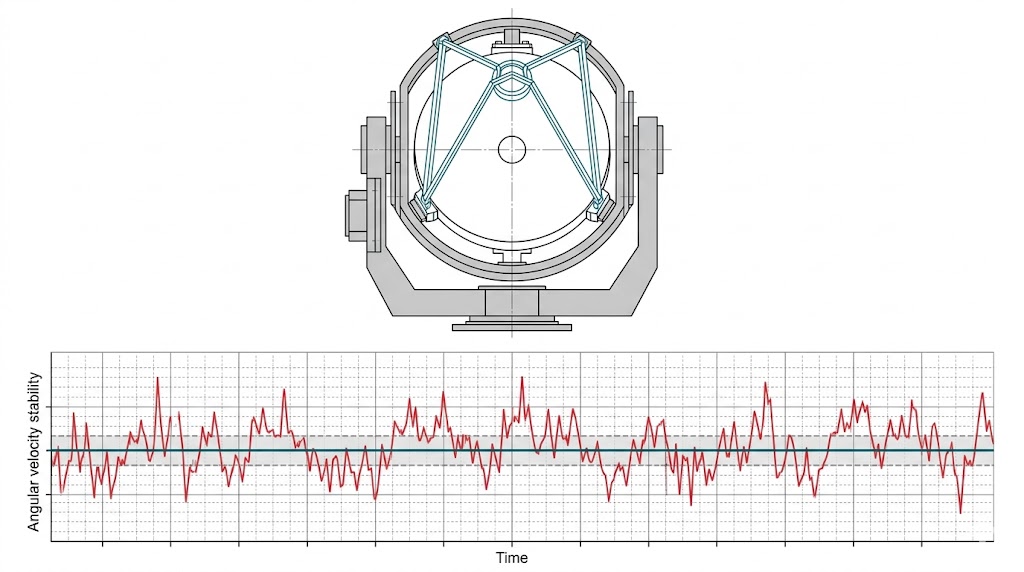

圖中展示了一個雙軸光學雲台裝置，頂部為其機械線稿圖，顯示光路與反射鏡結構；底部圖表記錄了該裝置隨時間變化的角速度穩定性；紅色曲線顯示實際穩定性圍繞藍色基準線有顯著的抖動和不穩定性，用於評估裝置性能。

總結上述的空間幾何、多體動力學與電磁學分析，我們可以得出一個嚴格的結論：在追求角秒級絕對指向精度與極致低速平滑度的次世代光學追蹤系統中，傳統依賴「齒輪減速機」、「外掛式線纜鍊」以及「標準鐵心馬達」的拼裝式設計，已經徹底達到了物理學的死胡同，無論上位機的影像辨識追蹤演算法多麼強大，都無法挽救底層因為齒輪背隙造成的空間跳躍、因為線纜拉扯導致的速度漣波，以及因為馬達頓轉造成的雷射光斑發散，要突破這道航太光學的高牆，唯一的解答是從機構的直驅力學設計、一體化滑環工程，到高解析度度量衡回饋，進行徹底的系統級典範轉移。

面對上述嚴苛的空間光學通訊標準與極端追蹤限制，單純依賴購買與拼湊泛用型的旋轉盤及外掛控制器往往難以竟全功，設備製造商若試圖自行將旋轉軸疊加並處理複雜的管線與結構共振，最終不可避免地將陷入無止盡的背隙除錯、線纜拉扯對抗以及速度漣波補償的泥沼中。

這正是我們強調「系統整合優勢」的核心所在，我們絕非單純銷售轉台的設備商，而是為您提供從底層無頓轉力學結構、無干擾滑環佈局，到頂層高解析度編碼器補償的「一站式解決方案 (Turnkey Solution)」；透過導入專為高階光學追蹤量身打造的 AMG 系列（直驅萬向雲台）、AMG-LP 系列（低高度直驅萬向雲台） 或客製化 AOM-HG 混合雲台，並搭配 Automation1 控制架構，我們能有效協助客戶克服複雜的微觀對位挑戰：

AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 提供超高精度指向與追蹤，適用於無塵室與真空環境，支援 30 英吋光學負載，可應用於電光設備測試與衛星影像系統，AOM-HG Hybrid Gimbal Datasheet >

絕對零背隙與極致平滑：無鐵心直驅馬達技術

針對齒輪背隙造成的空間跳躍與鐵心馬達的頓轉問題，Aerotech 的 AMG 與 AMG-LP 系列萬向雲台在方位角（Azimuth）與仰角（Elevation）全面採用了客製化的「無鐵心（Ironless）直接驅動無刷伺服馬達」，這種直驅技術從物理根源上消除了所有減速機構的機械遲滯與背隙，更重要的是無鐵心設計徹底消滅了頓轉轉矩（Zero Cogging），賦予了雲台無與倫比的速度穩定性，搭配高達 22,304 lines/rev 且經過極端內插細分的超高解析度光學編碼器，系統能實現小於零點三角秒（<0.3 arc sec）的極限反饋解析度，確保即使在追蹤數千公里外的微小衛星時，雷射光束依然能如絲綢般平滑地鎖定目標，毫無幾何抖動。

AMG 直驅平衡旋轉台 (Gimbals) 提供卓越精度與穩定性，適用於導引頭測試、電光傳感器測試、運動模擬等應用

解除幾何束縛：連續旋轉與內建滑環整合

為了解決連續追蹤的線纜干擾難題，Aerotech 的萬向雲台系統（如 AMG-LP 系列）提供了真正的「連續三百六十度（Continuous 360°）」無限制旋轉能力，並將高階滑環（Slip Ring）直接內建於機構的物理旋轉中心，這套整合式滑環系統能無損地傳遞電力與高頻數據訊號，徹底移除了外部線纜拖曳所產生的非線性寄生阻力；此外一體化的Ｕ型軛（Yoke）設計經過嚴密的有限元素分析（FEA），為高達六百毫米（AMG600）的大型光學主鏡提供了極高的動態剛性，將軸晃動（Axis Wobble）與正交性誤差壓制在極限範圍內，完美抵抗戶外風載或車載震動的影響。

Aerotech AMG-LP 低剖面直接驅動平衡旋轉台 (Gimbals) 提供超高精度角度定位、速率與加速度，適用於光學、雷射、天線與感測器等應用，具備 360° 連續旋轉與無背隙設計。

真空與潔淨室的環境適應性與系統級校正

針對太空級測試與半導體等級的光學檢驗，Aerotech AOM-HG 混合型雲台 提供了從無塵室（Cleanroom ISO Class）到超高真空（UHV 10e-7 Torr）的嚴格環境準備，在控制層面，搭配 Automation1 智能軟體控制器 與專利 HyperWire® 光纖通訊，控制器能即時讀取全系統的二維/三維校正矩陣（HALAR 校正），您只需要在系統中輸入目標的絕對星曆座標或追蹤向量，Automation1 便能以 20 kHz 的超高頻率，無縫同步方位與仰角的雙軸插補，確保雷射光學設備在三維空間中的絕對定位純度達到完美境界。

Aerotech HyperWire 運動控制通訊匯流排，採用光纖技術提供 2 Gbps 傳輸效能，達到 100BASE-T 乙太網路的 20 倍，其 100 kHz 的循環時間與專利零抖動技術，可實現奈米級多軸同步與低延遲 MIMO 控制，並完全免疫 EMI 干擾。

打造頂尖的光學追蹤與雷射通訊終端沒有單一標準答案，實際的系統配置將因應您的光學負載重量、嚴苛的角秒級精度規範、安裝環境（如戶外轉塔或真空艙）而量身打造，如需深入規劃與軟硬體選配建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的客製化配置建議與全方位技術支援，協助您找到最適合您計畫的完美解答。
