突破 B5G 與低軌衛星通訊研發瓶頸

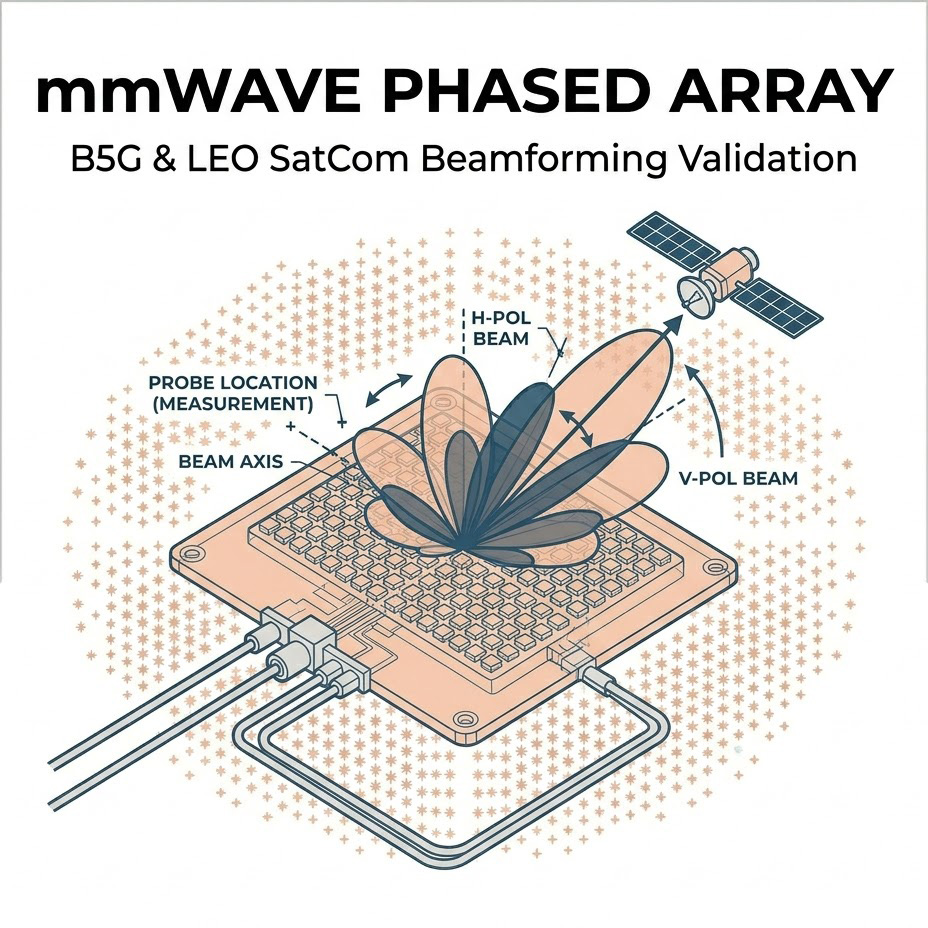

毫米波相控陣列 (AESA) 波束賦形與雙極化驗證技術解析



全球通訊與航太產業正經歷一場由頻譜向高頻遷移所引發的技術大爆發，隨著 3GPP 第十八版與第十九版（Release 18/19）標準確立了 5G-Advanced 與 6G 的早期技術框架，以及國際電信聯盟（ITU）針對低軌道衛星（LEO）非靜止軌道系統的頻譜分配，26.5 GHz 至 29.5 GHz（即 Ka-Band）的毫米波（mmWave）頻段已成為次世代寬頻數據鏈路的核心戰場。

在這個極高頻段中，電磁波的物理特性呈現出極大的路徑損耗與大氣吸收衰減，傳統的全向性或固定指向天線已完全無法滿足傳輸距離與訊號雜訊比（SNR）的嚴苛要求，為此主動電子掃描陣列（Active Electronically Scanned Array, AESA）技術被全面導入至基地台、車載移動通訊（SOTM）與衛星地面接收終端。系統必須仰賴由數十甚至數百個微型天線單元組成的陣列，透過精密的相位與振幅控制，在三維空間中合成出能量高度集中的「筆許波束（Pencil Beam）」，並具備微秒級的動態波束轉向（Beam Steering）與空間多工（Spatial Multiplexing）能力。

為了確保這些高階相控陣列在複雜多徑環境與干擾中具備絕對的可靠度，相關國際測試規範對發射器的有效全向輻射功率（EIRP）、旁瓣電平抑制比（Sidelobe Level Ratio, SLL）、交叉極化隔離度（Cross-Polarization Isolation）以及波束指向精度，設下了極端嚴苛的容許誤差閾值。然而，當天線工程師與通訊演算法開發者試圖在實驗室中從零開始搭建並驗證一套毫米波相控陣列系統時，實務上將遭遇三大極難跨越的難題。

波束賦形演算法的高維度複雜性與硬體校正深淵

相控陣列天線的威力源自於陣列單元之間的建設性干涉（Constructive Interference），以一個標準的8 x 8（64 個通道）陣列為例，為了將波束精準指向空間中的特定方位角（Azimuth）與俯仰角（Elevation），系統的波束賦形晶片（BFIC）必須即時計算並輸出 64 組獨立的控制指令，驅動每一個通道內部的移相器（Phase Shifter）與可變增益放大器（VGA）。

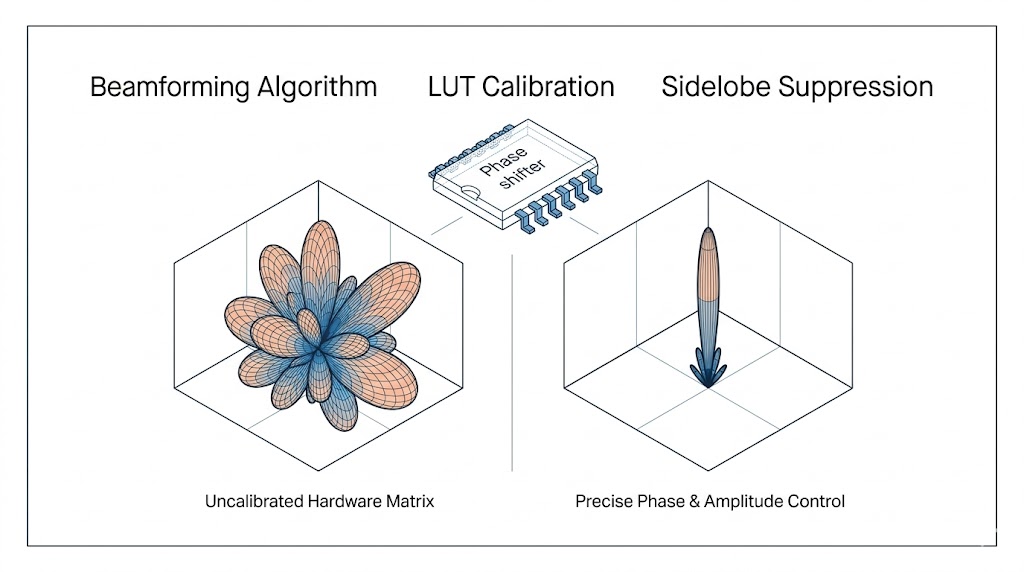

在演算法開發的初期，工程師面臨的是一個高維度的非線性數學矩陣，由於高頻微波元件的製造變異，加上陣列單元之間存在強烈的互耦合效應（Mutual Coupling），理想的數學權重矩陣一旦寫入實體硬體中，往往會產生嚴重的波束發散、指向偏移，甚至讓原本應該被抑制的旁瓣能量異常突起。

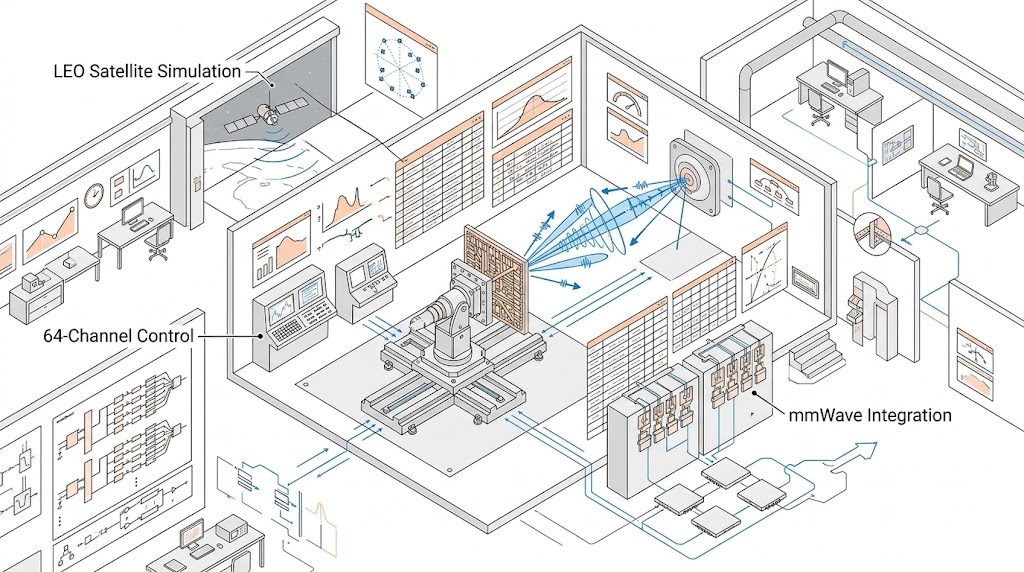

要修正這些問題，工程師必須在微波暗室中進行詳盡的特性分析與通道校正，這意味著必須在不同的頻率點、不同的掃描角度下，逐一測量 64 個通道的相位與振幅響應，並反覆修正補償表（Look-up Table, LUT），如果缺乏一套已經將射頻底層硬體、驅動程式與控制介面高度整合的開發平台，研發團隊往往會耗費數個月的時間與高昂的測試儀器成本，迷失在繁瑣的底層硬體除錯與訊號線路匹配中，根本無法專注於核心追蹤演算法的迭代與創新。

動態移動通訊中的多徑衰落與極化串擾挑戰

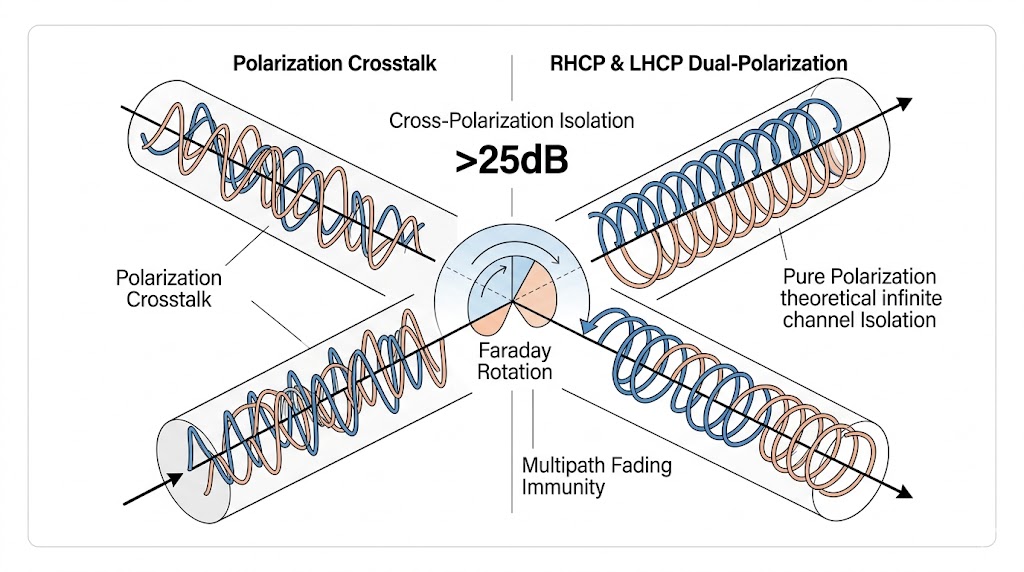

在低軌衛星通訊或高速移動載具的應用場景中，收發兩端的相對幾何位置以每秒數公里的速度急遽改變，電磁波在穿越電離層與對流層時，會產生嚴重的法拉第旋轉效應（Faraday Rotation），導致原本發射的線性極化波在抵達接收端時，極化方向發生不可預測的偏轉。

為了對抗這種極化失配（Polarization Mismatch）所造成的訊號衰減，現代高階陣列系統必須具備動態的「雙極化（Dual-Polarization）」能力，系統不僅需要支援水平與垂直的線性極化切換，更關鍵的是必須能合成並接收右旋圓極化（RHCP）與左旋圓極化（LHCP）訊號。

然而在毫米波頻段的狹小晶片與天線佈局空間內，要在單一輻射單元上同時饋入兩種正交的極化訊號，極易引發嚴重的交叉極化干擾（Cross-Polarization Interference），若硬體設計不良，正交通道間的隔離度低於二十分貝（20 dB），不同的資料串流就會互相干擾，導致接收端的誤差向量幅度（EVM）嚴重惡化，使高階調變解碼徹底失敗。要在實驗室內精準驗證演算法是否能有效利用雙極化進行干擾抑制，開發者極度需要一個具備超高極化純度、且能透過軟體瞬間切換極化狀態的硬體開發載具，而這在傳統由單一天線拼湊而成的測試環境中是完全無法實現的。

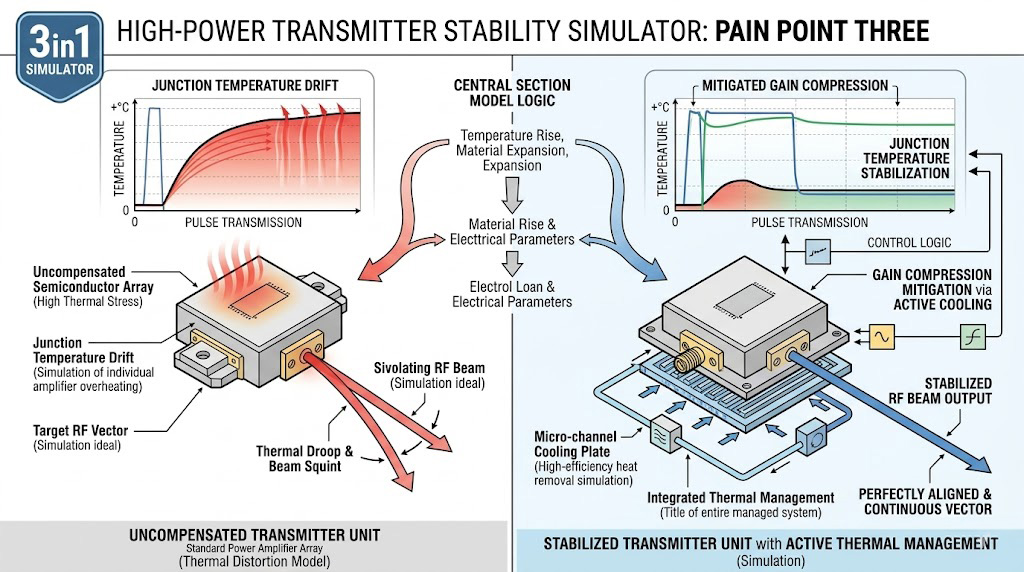

毫米波主動元件的嚴峻熱力學瓶頸與射頻性能熱漂移

高頻帶來了高頻寬，卻也伴隨著災難性的熱能挑戰，毫米波頻段的功率放大器（PA）運作效率相對較低，為了達到系統規範的有效全向輻射功率（EIRP），陣列面板上必須密集排列高功率主動元件，在連續傳輸或高頻繁的分時雙工（TDD）切換狀態下，晶片結溫（Junction Temperature）會在微秒內急遽攀升。

熱力學效應對射頻性能是致命的，隨著溫度的飆升，半導體材料的載子遷移率發生改變，功率放大器的增益會產生壓縮（Gain Compression），移相器的插入相位也會發生動態漂移（Thermal Droop），這種非預期的物理變化，會導致陣列單元間的相位與振幅關係徹底失衡，在宏觀的輻射場型上，工程師會觀察到原本銳利的主波束開始變形、旁瓣突起，甚至波束指向發生數度的偏移（Beam Squint）。

如果研發載具缺乏完善的一體化散熱設計以及即時的溫度監控回饋機制，工程師在實驗室測得的完美波束成形數據，只要系統連續運作幾分鐘便會因為熱累積而崩潰，這種在「冷態（Cold State）」與「熱態（Hot State）」下射頻性能的巨大落差，讓演算法的強健性（Robustness）評估失去基準，導致開發出的原型機根本無法承受戶外真實環境的嚴酷考驗。

面對次世代 B5G 與低軌衛星通訊在毫米波陣列研發上的嚴峻痛點，傳統曠日費時的離散式硬體拼湊與被動元件測試已無法滿足市場對產品上市時間的急迫要求，我們提供專為毫米波前瞻應用打造的破壞式創新解決方案，協助客戶大幅縮短開發週期、提升測試效率，並確保原型系統符合嚴苛的通訊規範。

Ohmplus OHM+ DPA 毫米波雙極化相控陣列天線開發套件

針對難題一的高維度演算法複雜性以及難題二的極化串擾挑戰，我們強烈推薦 Ohmplus OHM+ DPA 毫米波雙極化相控陣列天線開發與教學套件，這是一套將天線陣列、波束賦形晶片與控制單元完美整合的終極研發利器。

專為毫米波應用打造的 64 通道 (8x8) 相控陣列天線，支援雙極化、波束賦形與即時追蹤，模組化設計可自由拼接，隨附視覺化控制軟體與開源 API，是 B5G 與衛星通訊研發的最佳利器。

• 系統級整合優勢，釋放演算法潛能：
  OHM+ DPA 核心搭載了 64 通道（8x8 陣列）的獨立精準控制模組，覆蓋 26.5 GHz - 29.5 GHz（Ka-Band）頻段，它徹底省去了客戶自行設計微波射頻前端（RF FEM）與校準佈線的龐大成本，其具備開放式的應用程式介面（API），讓開發者能直接將自有的通道估測與波束追蹤演算法寫入系統。更重要的是，系統內建的「工程模式」允許對 64 個獨立天線單元的幅度與相位進行微操調校，協助客戶快速驗證空間零陷（Nulling）與多目標追蹤邏輯的極限效能。
• 先進雙極化架構與視覺化純淨操控：
  為了對抗複雜的空間衰減，OHM+ DPA 具備卓越的雙線極化架構，並可透過軟體瞬間切換為水平/垂直線性極化或右旋/左旋圓極化（RHCP/LHCP），其高達 >25dB 的交叉極化比，確保了在 MIMO 與衛星通訊測試中的訊號純淨度。隨附的專屬控制軟體更提供了獨步業界的「Drag-to-Steer 3D 視覺化波束控制」，工程師只需拖曳滑鼠，即可即時改變發射角度與極化狀態，使原本枯燥且費時的輻射場型驗證變得如同操作軟體般直觀高效。
• 解決熱力學瓶頸，維持極致射頻穩定度：
  針對高頻熱漂移的致命難題，OHM+ DPA 在精巧的機構內實現了收發切換與主動/被動散熱的一體化設計，其優異的熱管理架構，確保系統在輸出高達 56 dBm 典型有效全向輻射功率（EIRP）的連續高負載運作下，射頻元件的增益與相位依然堅若磐石，波束指向精準不偏移。內建的溫度監控與功率偵測機制，為演算法提供了真實的硬體反饋，確保在實驗室開發的系統能完美過渡至實戰部署。

Ohmplus OHM+ 次毫米波雙圓極化饋源天線 (380-500 GHz)

對於從事 6G 早期科研、衛星間鏈路（ISL）以及太赫茲（THz）精密感測的極端高頻客戶，我們提供 Ohmplus OHM+ 380-500 GHz 次毫米波雙圓極化饋源 (Dual CP Feed)。

覆蓋 380-500 GHz 的超寬頻饋源，整合 OMT 技術實現 RHCP/LHCP 同步雙極化運作，具備 <0>24dB 高隔離度，是衛星星鏈 (ISL)、無線電天文與太赫茲精密成像的首選方案。

• 突破物理極限的前瞻通訊支援：
  這款極其罕見的高頻饋源涵蓋了 380-500 GHz 的超寬頻段，透過內部整合先進的正交模態轉換器（OMT），在單一元件上實現了 RHCP 與 LHCP 的同步雙極化運作。其提供高達 >24 dB 的極致隔離度與小於 0.5 dB 的完美軸比（Axial Ratio），是建立下一代太空級巨量數據傳輸鏈路、太赫茲光譜分析與無線電天文觀測不可或缺的核心組件，協助頂尖科研單位跨越未知的物理邊界。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，或者實際系統配置將因應您的 B5G/LEO 毫米波天線測試應用、規範要求、實驗室場地限制及相控陣列待測物特性而有所不同。如需深入規劃與軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統建置經驗，隨時準備為您提供最專業的配置建議與技術支援。
