ASTM D2520 微擾法：適合實驗室的小樣品材料測試



在新型介電材料的研發初期，工程師常面臨一個尷尬的處境：實驗室合成出的新材料產量極少，可能只是一小塊不規則的陶瓷燒結體，或是一根細細的高分子棒材，要將這些珍貴且少量的樣品加工成標準的 50mm x 50mm 薄板以進行 SPDR 測試，或是加工成充滿整個波導截面的塊材，往往是不切實際的。

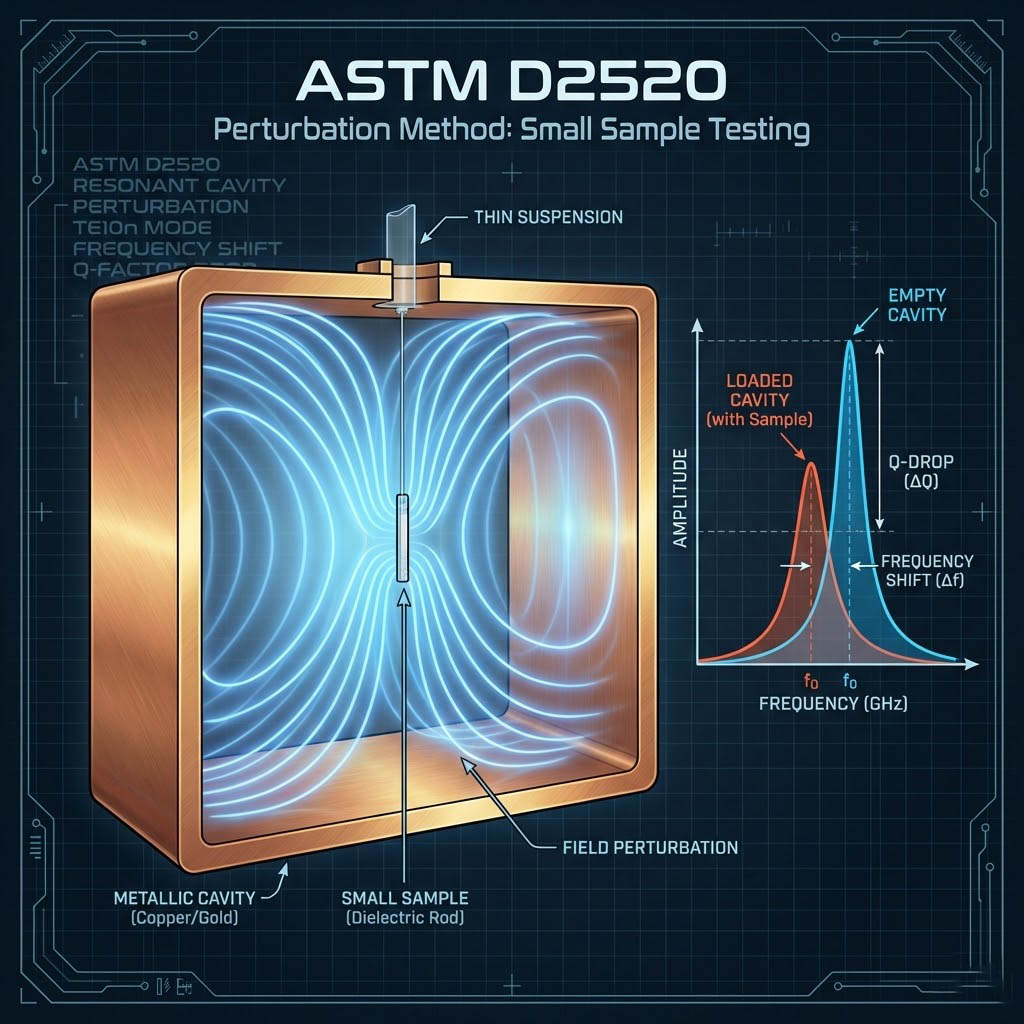

此時，ASTM D2520 標準中的 微擾法 (Perturbation Method) 便成為了解決此類「小樣品」測試需求的關鍵技術，不同於要求樣品填滿電磁場的傳統方法，微擾法利用了「微小體積樣品」對共振腔電磁場產生的干擾原理，能夠在樣品體積極小的情況下，精準萃取出材料的介電常數 (Dk) 與損耗因數 (Df)。

什麼是 ASTM D2520 標準？

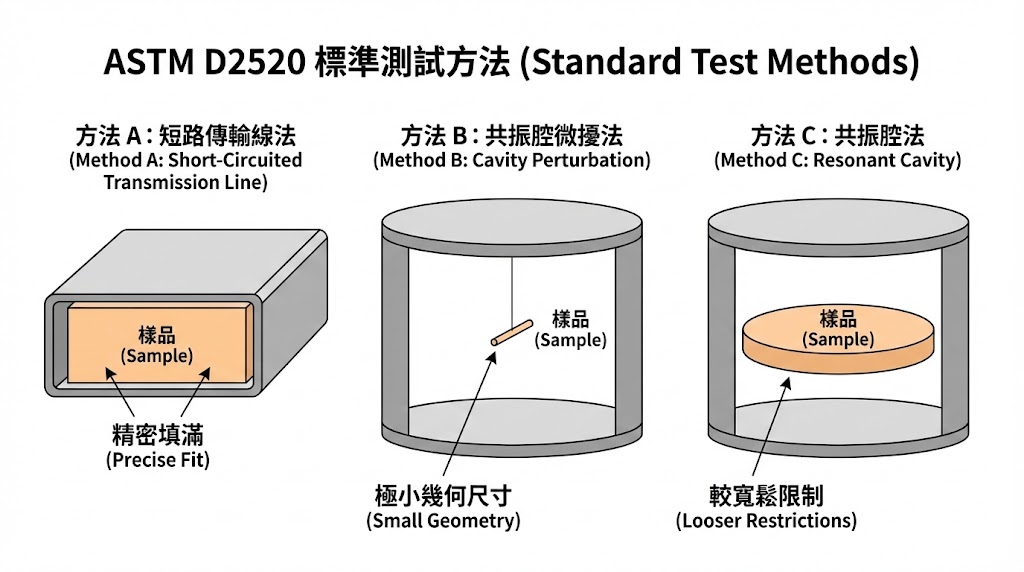

ASTM D2520 是由美國材料和試驗協會 (ASTM) 制定的標準測試方法，全名為「微波頻率及溫度高達 1650°C 下固體電絕緣材料複數介電常數的標準測試方法」，該標準涵蓋了三種不同的測試方法，以適應不同形態的材料：

1. 方法 A (短路傳輸線法)：
   要求樣品精確加工以填滿波導內部尺寸。
2. 方法 B (共振腔微擾法)：
   這是本文探討的重點，適用於樣品幾何尺寸極小，僅佔據共振腔內部極小一部分空間的情況。
3. 方法 C (共振腔法)：
   對樣品尺寸和幾何形狀的限制比方法 A 和 B 寬鬆，適用於可再現幾何形狀的樣品。

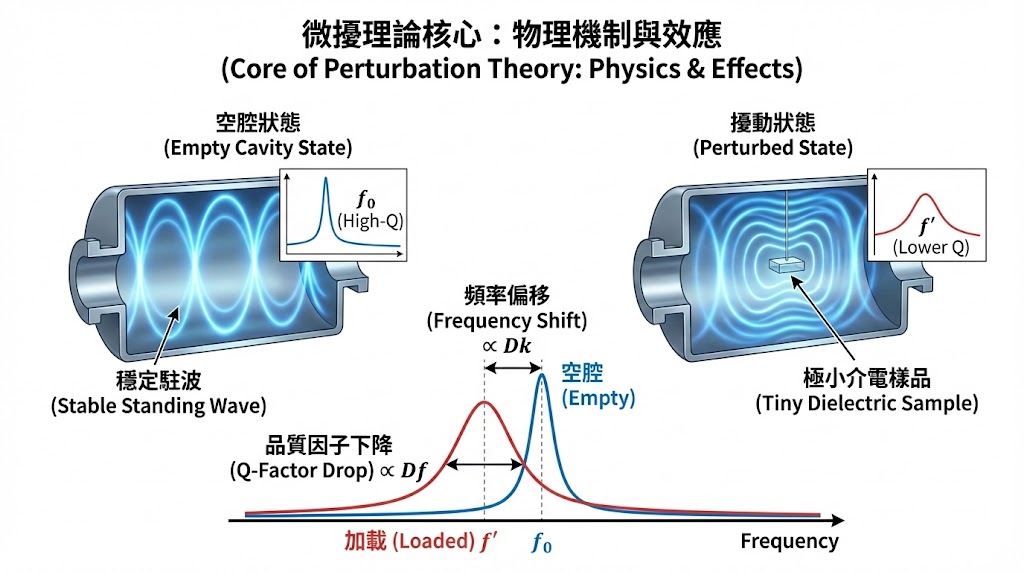

物理核心：微擾理論 (Perturbation Theory)

微擾法的核心思想在於「干擾」而非「改變」整個系統，想像一個高品質因子 (High-Q) 的空金屬共振腔，當電磁波在其中共振時，會形成穩定的駐波模式，當我們將一個體積遠小於腔體體積（通常小於 1/1000 或更小）的介電材料樣品，放入腔體中電場最強的位置時，樣品的引入會對原本的電磁場造成輕微的擾動，根據微擾理論，這種擾動會直接反映在兩個可測量的物理量變化上：

• 共振頻率的偏移 (Frequency Shift)：
  由於介電材料的極化效應，樣品儲存了部分電能，這會導致共振腔的整體等效電容增加，進而使共振頻率向低頻移動，頻率偏移的幅度與樣品的體積以及材料的介電常數 (Dk) 成正比。
• 品質因子的下降 (Q-Factor Drop)：
  材料內部的損耗會吸收部分電磁能量，導致共振腔的能量耗散增加，這在頻譜上表現為共振峰變寬，即品質因子 (Q值) 下降，Q 值下降的程度與樣品的體積以及材料的損耗因數 (Df) 成正比。

技術優勢：為何選擇微擾法？

對於實驗室階段的材料研發，ASTM D2520 方法 B 具備以下獨特優勢：

極低的樣品需求量

這是微擾法最大的賣點。它只需要極少量的樣品（例如一根直徑 1mm 的細棒或一個小方塊）即可進行測試，對於那些合成困難、成本高昂或難以加工成大面積薄板的新型陶瓷或複合材料，這是最經濟的測試方案。

適用於不規則與棒狀樣品

只要能準確計算出樣品的體積，微擾法對樣品的形狀容忍度相對較高，它特別適合測試棒狀 (Rod-shaped) 樣品，因為棒狀樣品容易穿過圓柱或矩形腔體的中心電場最大處，且加工相對容易。

支援極高溫測試

ASTM D2520 是少數明確標示可支援高溫測試的標準之一，由於樣品懸浮於腔體中心，不需與金屬壁直接接觸，透過特殊的加熱治具設計，此方法可用於測量材料在極高溫（標準提及可達 1650°C）下的介電特性變化，這對於航太、軍事雷達罩或高溫電子封裝材料的研發至關重要。

測試限制與注意事項

雖然微擾法功能強大，但在實際操作中需注意以下物理限制：

• 體積測量的準確性：
  由於 Dk 與 Df 的計算直接依賴於樣品體積與腔體體積的比值，樣品尺寸量測的任何微小誤差都會被放大到最終結果中，因此對小樣品的精密尺寸量測是準確度的關鍵。
• 微擾假設的成立：
  樣品必須「夠小」，以確保沒有破壞原有的場型分佈，僅是造成微擾，如果樣品過大或 Dk 過高，微擾理論的近似公式將不再適用，導致計算誤差。
• 去極化效應 (Depolarization)：
  當樣品形狀與電場方向不匹配時（例如扁平樣品垂直於電場），會產生去極化場，使內部電場小於外部電場，需要引入複雜的形狀因子修正，因此通常建議樣品形狀應順著電場方向（如棒狀樣品平行於電場）。

ASTM D2520 微擾法是材料研發實驗室中的「精密天平」，它雖然不適合產線的大量快速篩選，但對於樣品稀缺、形狀受限或需要極高溫數據的前瞻材料研究，它提供了不可替代的物理測量手段，透過精確量測頻率偏移與 Q 值變化，工程師能在材料開發的最早期階段，就掌握其關鍵的介電指紋。
