ASTM D150 與 ASTM D5568：低頻電容法與寬頻傳輸法的應用差異

在介電材料的驗證過程中，工程師常面臨一個根本性的選擇：到底該用「電容法」還是「傳輸線法」？這不僅僅是儀器的選擇，更涉及了物理模型在不同頻率下的適用性。

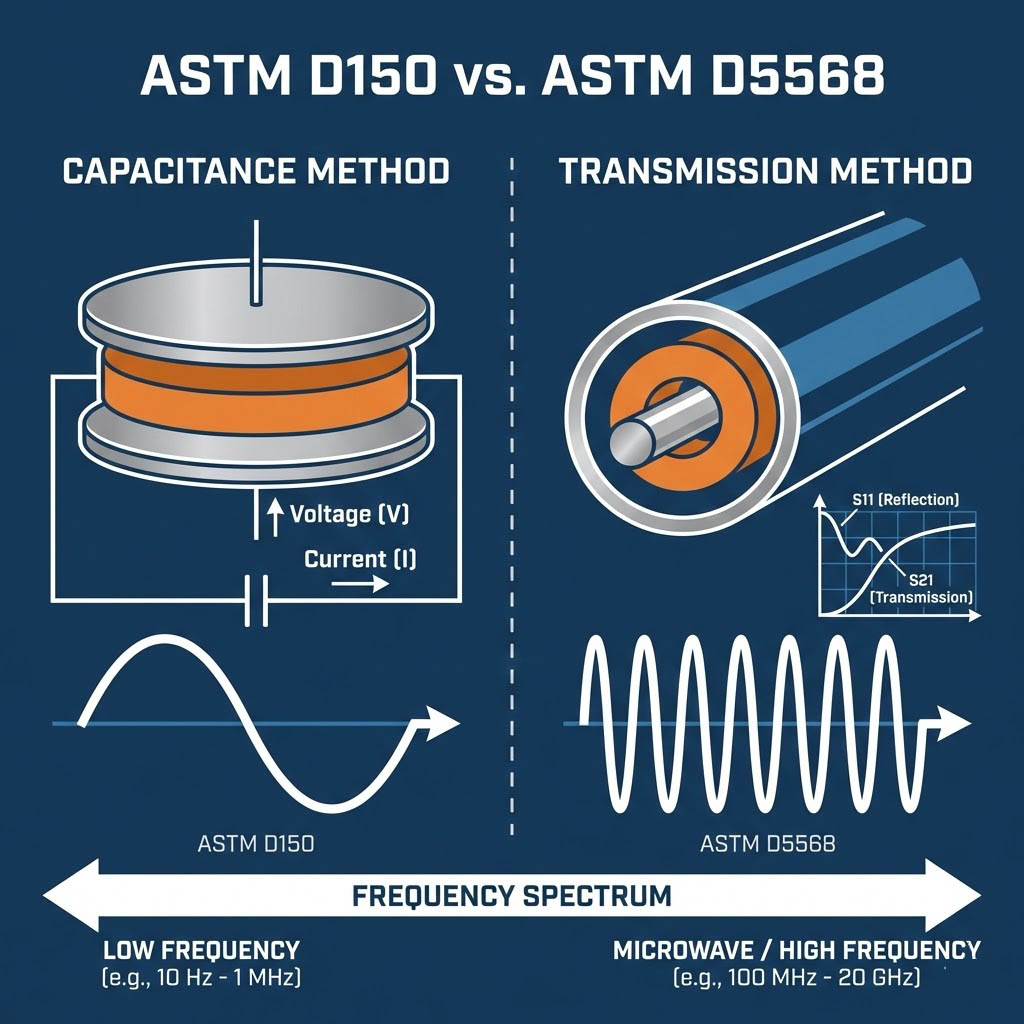

材料的介電行為隨頻率而變，在低頻時極化機制主要來自偶極矩的轉向；而在微波頻段，則涉及電子與原子的共振，因此，針對電力電子絕緣材料的 ASTM D150 標準，與針對微波吸收與通訊材料的 ASTM D5568 標準，分別代表了「集總電路 (Lumped Circuit)」與「分佈電路 (Distributed Circuit)」兩種截然不同的測試哲學，本文將深入剖析這兩項標準的技術核心，協助您在研發初期選擇正確的驗證路徑。

ASTM D150：低頻絕緣材料的基準 (平行板電容法)

ASTM D150 全名為「固體電絕緣材料的交流損耗特性與介電常數標準測試方法」，這是歷史最悠久、應用最廣泛的低頻測試標準，主要應用於工頻 (50/60 Hz) 至 射頻 (約 100 MHz) 的範圍。

物理核心：集總電路模型

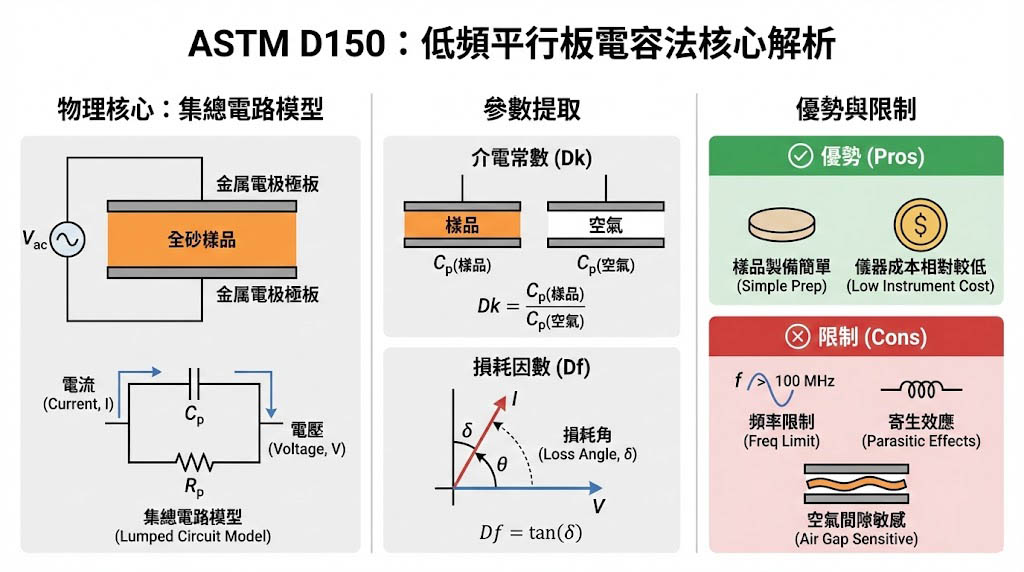

此方法的核心是將待測材料視為一個「電容器」，測試時，將片狀絕緣材料夾在兩個金屬電極（平行板）之間。

• 量測原理：使用阻抗分析儀或 LCR 錶，施加一個低頻交流電壓。儀器測量通過樣品的電流與電壓的相位差，進而計算出電容值 (Capacitance, Cp) 與 導納 (Conductance, G)。
• 參數提取：
  • 介電常數 (Dk)：透過比較「有樣品時的電容」與「空氣電容 (幾何尺寸計算)」的比值獲得。
  • 損耗因數 (Df)：直接由電流與電壓的相位角餘角 (Loss Angle) 決定，物理上代表能量以熱的形式耗散的比例。

技術優勢與限制

• 優勢：樣品製備簡單（通常為圓盤或方片），且儀器成本相對較低，對於評估絕緣礙子、變壓器油或低頻電路板基材，這是最直接的方法。
• 限制：當頻率升高至 100 MHz 以上時，測試治具本身的寄生電感與電極邊緣效應 (Fringing Effect) 會嚴重干擾量測，導致誤差急劇上升，此外樣品表面必須極度平整，否則電極接觸間隙 (Air Gap) 會導致 Dk 測量值顯著偏低。

ASTM D5568：微波寬頻特性的解碼 (傳輸/反射法)

當頻率跨入微波頻段 (Microwave, > 1 GHz)，電磁波波長縮短至與元件尺寸相當，「電壓」與「電流」的概念不再適用，取而代之的是「波的傳遞」，此時 ASTM D5568 標準（針對固體材料的相對複介電常數與磁導率測試方法）成為了主流。

物理核心：分佈電路模型

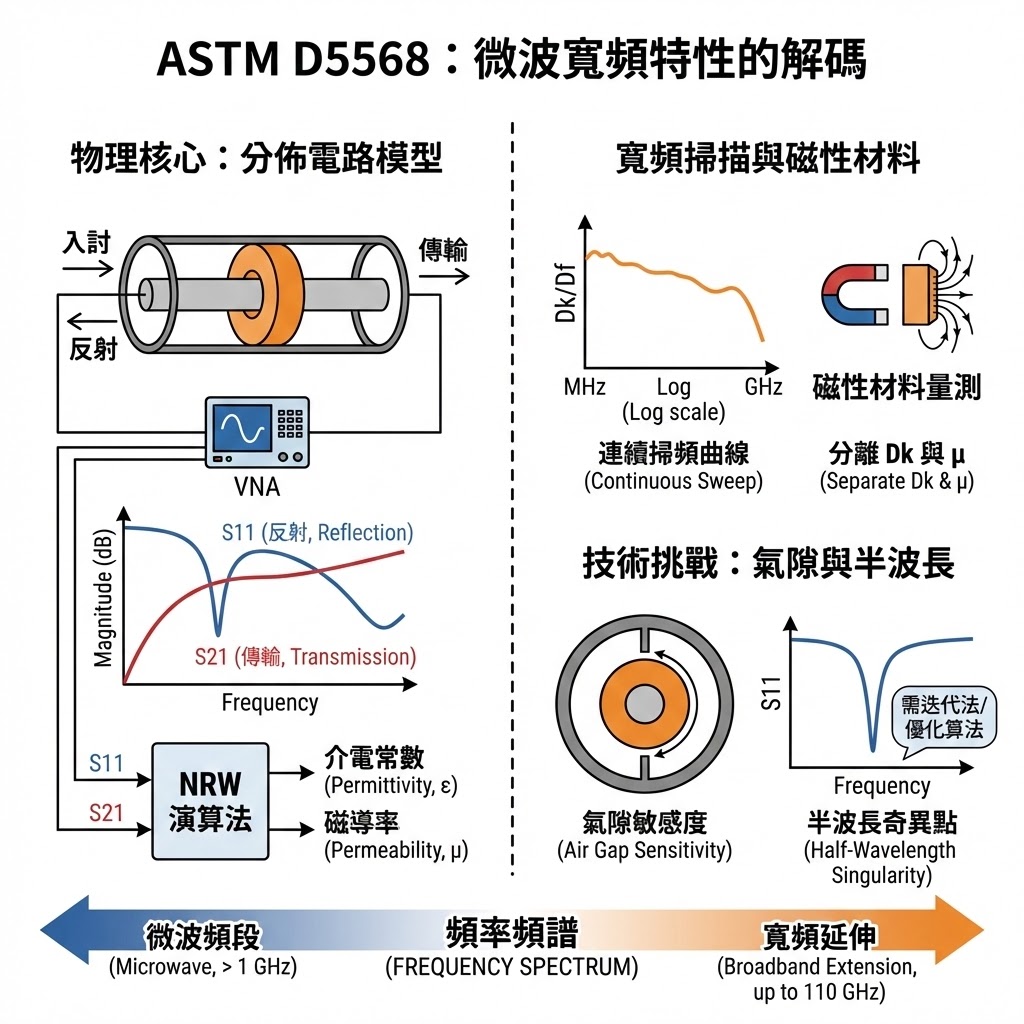

此方法通常使用 傳輸/反射法 (Transmission/Reflection Method, T/R Method)。測試治具通常是一段同軸空氣線 (Coaxial Airline) 或波導 (Waveguide)。

• 量測原理：將待測樣品加工成特定形狀（如同軸線的環狀甜甜圈，或波導的長方塊），緊密填入傳輸線中，使用向量網路分析儀 (VNA) 發射電磁波，測量波在經過樣品時的 反射係數 (S11) 與 傳輸係數 (S21)。
• 參數提取：透過數學演算法（如 Nicolson-Ross-Weir, NRW），同時解算出材料的 介電常數 (Permittivity, e) 與 磁導率 (Permeability, u)，這是 SPDR 或平行板法無法做到的（它們只能測介電常數）。

寬頻掃描與磁性材料

• 寬頻優勢：ASTM D5568 最大的價值在於「連續掃頻」，一次測量即可獲得從 MHz 延伸至 18 GHz 甚至 110 GHz 的 Dk/Df 曲線，這對於觀察材料的色散效應 (Dispersion) 至關重要。
• 磁性量測：對於 EMI 吸波材、鐵氧體 (Ferrite) 等同時具有介電與磁性損耗的材料，這是唯一能同時分離出 Dk 與 Dk_magnetic (Mu) 的標準方法。

技術挑戰：氣隙與半波長

• 氣隙敏感度：在同軸法中，樣品必須精密加工以填滿治具，如果樣品外徑略小於治具內徑，存在的空氣隙會導致巨大的測量誤差。
• 半波長奇異點：當樣品厚度為半波長的整數倍時，反射係數趨近於零，傳統 NRW 演算法會發散，現代軟體通常引入「迭代法 (Iterative Method)」或 NIST 優化算法來解決此數學問題。

研發工程師的選型指南

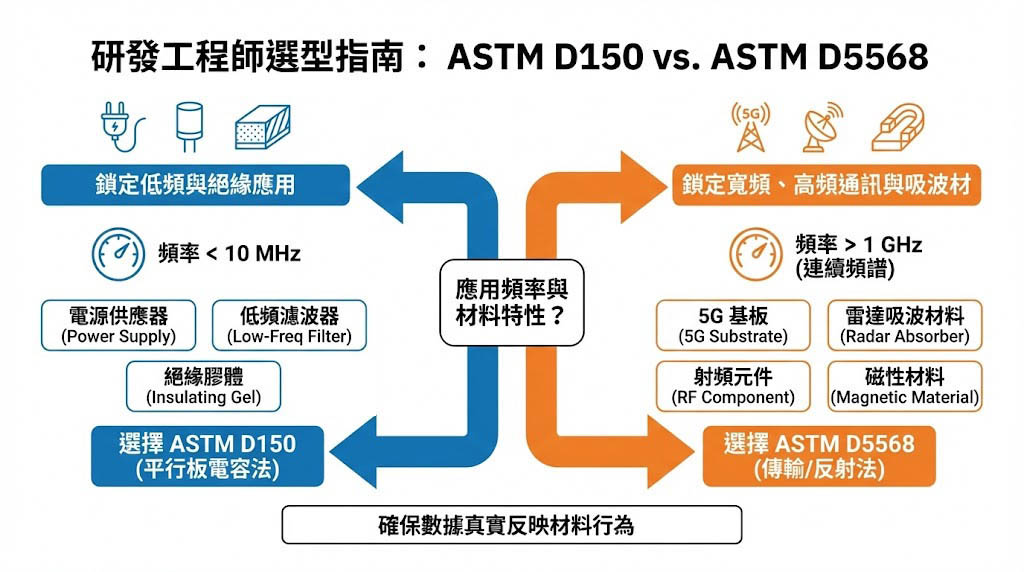

選擇 ASTM D150 還是 ASTM D5568，取決於您的「應用頻率」與「材料特性」：

• 鎖定低頻與絕緣應用：
  若您的產品是電源供應器、低頻濾波器或絕緣膠體，關注頻率在 10 MHz 以下，請選擇 ASTM D150 (平行板電容法)。
• 鎖定寬頻、高頻通訊與吸波材：
  若您開發的是 5G 基板、雷達吸波材料或射頻元件，需要看 1 GHz 甚至 10 GHz 以上的連續頻譜，或者材料具有磁性，請務必選擇 ASTM D5568 (傳輸/反射法)。

理解這兩個標準背後的物理意義，能幫助您在解讀 Datasheet 或規劃實驗時，確保數據能真實反映材料在實際電路中的行為。
