五軸進動掃描 (Precession Scanning) 在高深寬比與零錐度微孔加工的技術解析



在先進製造領域，不論是半導體晶圓測試所需的高密度探針卡（Probe Cards）、高頻第六代行動通訊（6G）基板上的微通孔（Microvias），還是次世代燃油噴嘴與精密醫療植入物，皆面臨著一場微觀尺度下的幾何革命，這些應用的核心特徵在於對「高深寬比（High-Aspect-Ratio）」與「嚴格截面幾何形狀」的極致追求。當孔徑縮小至數十微米，而材料厚度高達數毫米時，傳統的機械鑽孔與化學蝕刻已完全失效，超短脈衝（如皮秒與飛秒）雷射微細加工成為唯一的解答。

然而，做為一位長期專注於先進製程與高階電子測試系統的分析師，當我們深入檢視最新的製程良率與幾何公差數據時，會發現一個嚴峻的事實：光是擁有昂貴的超短脈衝雷射源，並不足以保證產出完美的微孔，傳統的雷射掃描架構在面對極端深寬比時，正遭遇光學物理與運動學的雙重高牆，本文將捨棄表面的雷射功率探討，純粹從雷射光束傳播物理、三維空間運動學與極限動態控制的底層邏輯出發，深度剖析現代雷射微細加工工程師在實務上所面臨的嚴苛檢驗法規與三大核心技術難題。

國際製程規範的演進：微細加工的極限幾何容忍度

在探討具體的雷射控制痛點之前，我們必須先理解指導這些微觀結構的最高準則，以最新國際電子工業聯接協會（IPC）針對高密度互連（HDI）與微通孔的設計與驗收標準（如 IPC-2226 與 IPC-6012 相關高頻基板附錄），以及半導體設備與材料國際標準組織（SEMI）針對先進晶圓級封裝的規範為例，對於微孔的幾何純粹度提出了近乎物理極限的要求。

在現代超高密度探針卡的製造中，需要在厚度達一毫米的氮化矽（Silicon Nitride）或精密陶瓷基板上，鑽出直徑僅三十微米、且排列極度密集的微孔（深寬比超過三十比一），最新的規範不僅要求孔徑的絕對精度必須控制在正負一微米以內，更對「孔壁垂直度（Verticality）」與「錐度（Taper）」下達了嚴格的限制。

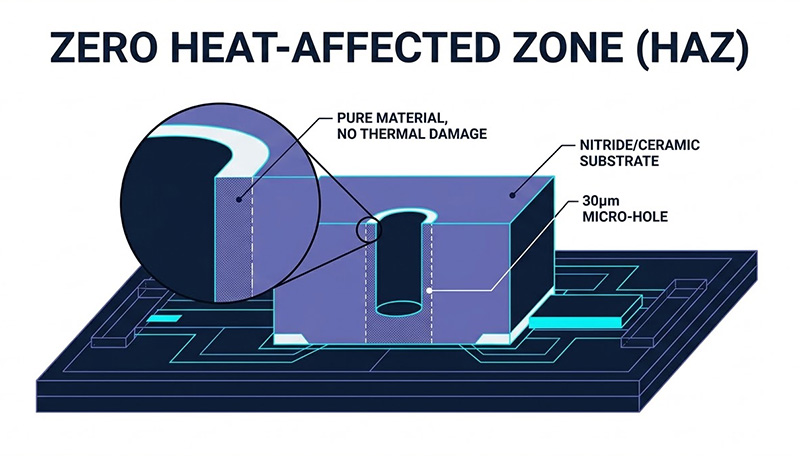

傳統雷射加工打出的孔洞，往往呈現上寬下窄的「正錐度（Positive Taper）」，但在高階探針卡或特定射頻微波元件的應用中，規範要求孔壁必須是完美的九十度垂直（零錐度），甚至為了確保探針的植入與保持力，需要加工出上窄下寬的「倒錐度（Inverse Taper）」，此外，對於燃料噴嘴或醫療微流控晶片，孔洞的截面不再侷限於圓形，規範要求必須能加工出帶有圓角的方形、多邊形甚至是非對稱的幾何槽線，這種對「三維空間幾何」與「絕對零熱影響區（HAZ）」的複合要求，直接宣判了傳統二維雷射振鏡掃描技術的死刑。



用於產生雷射焊道時的代表性匙孔剖面圖，匙孔工法能夠實現更深的熔深與更高的焊接強度，這使得它在接合較厚材料或需要高焊接深度的應用中特別有效

三大幾何與光學控制難題

在上述嚴苛的物理限制與法規框架下，研發與製程工程師在建構高深寬比雷射加工系統時，無可避免地會面臨三道極難跨越的技術高牆，這三大難題分別牽涉到高斯光束的本質物理缺陷、傳統旋切機構的幾何干涉，以及多自由度空間軌跡的時域同步瓶頸。

高斯光束傳播的物理限制與「自然錐度」的產生

在雷射物理學中，光束並非完美的平行直線，而是呈現高斯分佈（Gaussian Profile）並遵循繞射定律，當雷射光束經過聚焦透鏡後，會在焦點處形成一個最窄的「束腰（Beam Waist）」，而在焦點上下兩側，光束會以一定的角度發散，焦點附近能量密度足以進行材料剝離的有效長度，被稱為「瑞利長度（Rayleigh Length）」或景深。

當工程師試圖用直徑十微米的雷射焦點，去貫穿厚度達一毫米的材料時，物理矛盾便顯現出來。為了獲得極小的光斑，必須使用高數值孔徑（NA）的透鏡，但這會導致景深變得極短，當雷射在材料表面進行燒蝕時，隨著孔洞逐漸加深，材料底部的加工區域會逐漸脫離雷射的有效景深，導致能量密度驟降。

更嚴重的是，雷射光束的邊緣能量會不斷削切孔洞的上半部孔壁，這種現象被稱為「孔壁斜切效應」，隨著加工時間增加，頂部的孔徑越來越大，而底部的孔徑因為能量不足與電漿遮蔽效應而難以擴展，最終的結果，必然是一個漏斗狀的「正錐度」孔洞，這是在純粹的二維掃描與固定光學軸線下，無法違背的物理學宿命，若無法在加工過程中動態改變光束的「入射角」與「焦點深度」，零錐度或倒錐度永遠只是紙上談兵。

傳統二維旋切運動學的幾何干涉

為了解決固定焦點鑽孔的缺陷，業界過去發展出「旋切（Trepanning）」技術，傳統的旋切模組通常是在二維的 X-Y 掃描振鏡（Galvanometer）下方，加上一組可以讓光束產生偏心的旋轉光學楔型鏡（Wedge），或者利用機械旋轉平台帶動光學頭，讓雷射焦點在材料表面畫圓，然而，這種傳統旋切運動學存在著致命的幾何干涉問題，傳統旋切的光學軸線，本質上仍然是垂直於材料表面的；當雷射光束以一個微小的偏心圓路徑向下切削時，光束與孔壁之間缺乏獨立的「傾角控制（Angle of Incidence Control）」，意味著工程師無法單獨控制雷射切削孔壁的攻擊角度。

在加工厚材料時，傳統旋切只能依賴雷射光束本身的發散角去「摩擦」孔壁，如果強行使用複雜的機械旋轉軸來傾斜整個雷射頭，其龐大的移動質量會導致動態響應極差，根本無法在每秒數千次的微孔加工中實現高速軌跡追蹤，更遑論要加工方形孔或不規則形狀時，純粹的圓周旋切機構會立刻產生幾何干涉，在轉角處留下無法消除的圓弧或嚴重的過度燒蝕。

五自由度（5-DOF）空間進動掃描的時域同步與通訊瓶頸

為了解決高斯光束的發散與傳統旋切的限制，次世代的解答是「進動掃描（Precession Scanning）」，動掃描的概念，是讓雷射光束在三維空間中具備五個完全獨立的自由度：X 軸與 Y 軸控制光斑在平面上的絕對位置；Z 軸控制光斑的動態聚焦深度；而最關鍵的 Pitch（俯仰角）與 Yaw（偏擺角），則負責控制光束切入材料表面的三維進動角（Precession Angle）。

此圖展示一套完整的雷射微加工系統；核心的 AGV5D 五軸進動掃描器 裝於高剛性龍門結構上，並與下方的 XY 精密定位平台整合，此配置結合了掃描器的高速光束操控與平台的精準工件移動能力，為高階微加工應用提供一站式的解決方案

透過這五個自由度，雷射光束可以像一把無形的奈米級手術刀，不僅能畫出任意幾何形狀，還能主動傾斜刀刃，以完美的負角度去切削孔壁，從而實現完美的零錐度、甚至是倒錐角的方形或複雜多邊形微孔。

然而，將概念轉化為實體的噩夢在於「控制系統的時域同步（Time-domain Synchronization）」，在一個微小的百微米孔洞內，雷射焦點必須以每秒數公尺的速度沿著螺旋軌跡下降，同時光束的傾角必須在毫秒（Millisecond）甚至微秒（Microsecond）內進行極度平滑的連續向量變換。

這要求控制系統必須在超高頻率（如每秒十萬次的伺服更新率）下，同時計算五個維度的空間矩陣逆運動學，在傳統基於多個獨立控制器或標準工業乙太網路的拼裝架構中，封包的傳遞無可避免會產生數微秒的通訊延遲與時基抖動（Jitter），在光速級別的雷射加工中，一微秒的同步誤差，就會導致光斑位置與傾角指令產生數微米的空間錯位，這種錯位會直接破壞微孔的截面幾何，在孔壁上留下明顯的螺旋紋路或波浪狀瑕疵。如何在一套控制核心內，達成五軸掃描與外部線性運動平台的「次奈秒（Sub-nanosecond）」絕對同步，是突破次世代雷射加工極限的最後一道天險。

拼裝光學與傳統運動學的終結

總結上述分析，微電子封裝與高階航太醫療零件的微孔加工，已經從單純的「燒蝕除料」，演變成一場對抗高斯光學極限、挑戰三維空間複雜幾何、並與時間延遲搏鬥的極限戰爭，傳統依賴 X-Y 振鏡搭配簡單 Z 軸，或使用笨重機械旋切頭的拼裝式設計，在面對零錐度、高深寬比以及複雜多邊形孔洞的嚴苛規範時，已經完全達到了物理學與控制學的死胡同。在奈米級的加工容差下，唯有從底層的運動學演算法、光纖通訊匯流排到五自由度光學掃描機構進行全面性、系統層級的深度融合，才是突破幾何極限的唯一解答。

奧創系統推薦導入業界最先進的 Aerotech 高階光學掃描架構，我們的整合方案具備以下絕對優勢：

突破錐度限制的終極武器
AGV5D 五軸進動掃描器 (5-Axis Precession Scanner)

針對高深寬比與複雜截面微孔的加工痛點，我們推薦導入 AGV5D 五軸進動掃描器，這款模組能將雷射光束在三維空間中進行五個自由度（X、Y 平面定位、Z 軸動態聚焦，以及 A、B 軸進動角）的獨立操控，透過 AGV5D 專屬的進動控制，系統能主動改變雷射切入孔壁的攻擊角度，不僅能完美抵銷高斯光束的自然錐度，更可精確刻劃出完美的直壁孔、特定角度的倒錐孔（Inverse Taper），甚至是帶有圓角的方形或自定義幾何孔洞，AGV5D 相容於市面上主流的飛秒雷射波長（如 1030 nm、515 nm 等），並標配水冷與氣冷設計，確保在極端加工環境下仍能維持無懈可擊的熱穩定性。

AGV5D 五軸雷射微加工進動掃描器為高速、高彈性且精準的解決方案，可用於產生具有完整定義橫截面的精密孔洞、輪廓化槽孔及其他幾何形狀，讓您能全面掌握從雷射光源、掃描頭到工件定位的整體精密微加工程式。

極致動態與大視野的二維解決方案
AGV-XPO / SPO 振鏡系統

若您的製程聚焦於極高速的微電子鑽孔或大面積面板加工，我們推薦兩款頂級的二維掃描解決方案：

AGV-XPO 高動態振鏡系統

AGV-XPO 為一款高性能二軸雷射掃描頭，採用低轉動慣量馬達與超高解析度位置回授技術，實現優異的動態精度與極低的追隨誤差；可選配氣冷與水冷，適用於高速鑽孔、飛秒加工等精密應用，並透過 IFOV 功能擴展工作範圍。

專為極限軌跡追蹤設計，採用低慣量馬達與高解析度數位編碼器（最高支援 32-bit 超高解析度），將高速運動下的循跡誤差降至最低。在超短脈衝雷射加工中，它能提供極短的整定時間與完美的幾何轉角表現。

AGV-SPO 單旋轉中心振鏡系統

Aerotech AGV-SPO 為一款高效能單樞軸雷射掃描頭，其光學設計可擴大有效視野並將光點變形降至最低；支援氣冷與水冷選配，確保高動態加工下的熱穩定性與長期精度；整合無限視野 (IFOV) 與位置同步輸出 (PSO) 功能，適用於高精度雷射微加工應用。

突破傳統雙鏡片振鏡的光學限制，AGV-SPO 獨特的光學設計讓 X 軸與 Y 軸共用同一個光束入射瞳孔，這不僅大幅增加了有效視野（FOV），更將邊緣區域的光斑變形（Spot Distortion）降至最低，確保在大尺寸工件上加工出的每一個微孔都具備極致的一致性。

跨越光學與機械界線的控制大腦

不論是搭配 AGV5D、XPO 還是 SPO 掃描器，我們採用的系統架構皆基於 Automation1 智能軟體控制器與專利的超高速 HyperWire® 光纖通訊網路（頻寬高達 2 Gbps，掃描更新率達 100 kHz），這種光學與機械控制層的徹底融合，成功將所有運動向量的同步抖動壓制在 1 奈秒以內。搭配強大的無限視野（Infinite Field of View, IFOV）同動技術，我們能讓掃描器與外部大行程氣浮平台完美同動，在加工超過掃描器視野的超大型基板時，徹底消除拼接誤差，大幅提升探針卡與先進封裝基板的產量與良率。

Aerotech HyperWire 運動控制通訊匯流排，採用光纖技術提供 2 Gbps 傳輸效能，達到 100BASE-T 乙太網路的 20 倍，其 100 kHz 的循環時間與專利零抖動技術，可實現奈米級多軸同步與低延遲 MIMO 控制，並完全免疫 EMI 干擾。

每個尖端實驗室與量產產線的需求皆獨一無二，實際的系統配置將因應您的測試應用、檢驗規範、場地限制及待測物特性而有所不同，準備好升級您的精密加工能量了嗎？立即聯繫「奧創系統」團隊，我們擁有豐富的系統整合經驗與深厚的技術底蘊，不只是提供設備，更提供從模擬到驗證的一站式方案 (Turnkey Solution)，我們隨時準備為您提供最專業的客製化配置建議與全方位技術支援，與您攜手找到最適合您實驗室的完美解答。
