機載第三代百萬畫素 FLIR 驗證：寬動態熱特徵與自動化校正挑戰

第三代百萬畫素陣列的測試維度躍升

在現代機載前視紅外線 (FLIR) 與多光譜尋標系統的演進中，第三代熱影像技術正全面朝向百萬畫素 (如 1024x1024 或 1280x1024) 的大尺寸凝視型陣列 (Staring Array) 發展，這類高解析度感測器搭配縮小的像素間距 (Pixel pitch，如 15 µm 或更小)，能在極遠距離外提供無與倫比的幾何空間解析度；同時，現代戰場極端複雜的熱背景，更要求系統具備等效超過 20-bit 的超寬動態範圍。

然而當研發團隊或產線工程師試圖在實驗室與量產環境中，精準驗證這些龐大且靈敏的光電矩陣時，傳統的測試架構便面臨了嚴苛的數據傳輸與物理校正極限；部分觀點認為針對早期小尺寸陣列或商用熱像儀，使用一般常規的非冷卻參考相機與手動切換標靶的測試流程，在建置成本與操作門檻上具備優勢；但在本文討論的「高階機載百萬畫素自動化量測」範疇內，傳統設備的時間遲滯、頻寬限制與基準熱漂移，會直接導致關鍵的空間解析度 (MTF) 與雜訊 (3D Noise) 數據失真。為確保出廠的每一套 FLIR 系統皆具備絕對的戰術保真度，光電量測人員實務上必須克服以下三大工程壁壘。

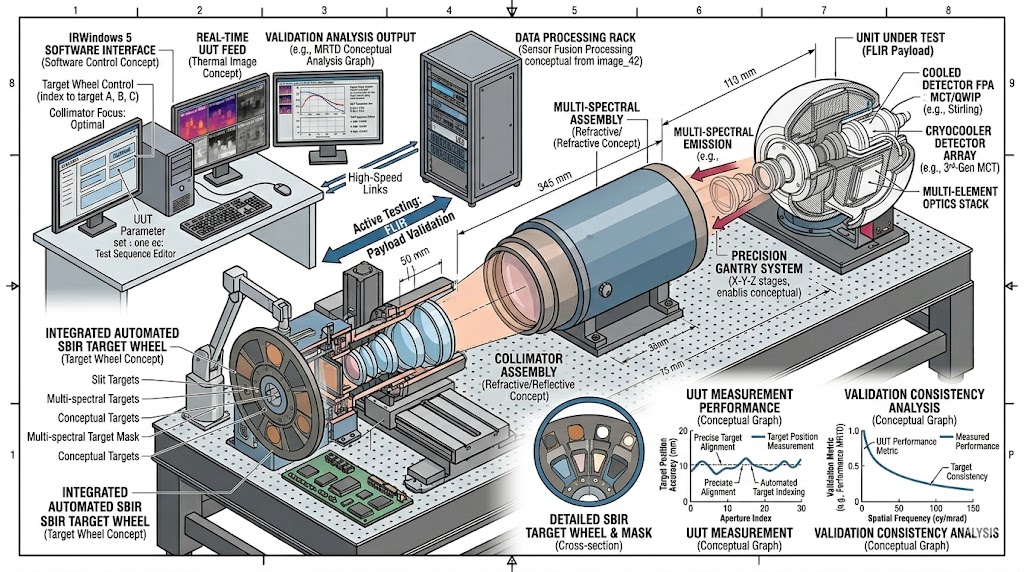

龐大準直儀向受測物 (UUT) 投射自動 SBIR 目標輪之精確熱目標，並由 IRWindows 5 軟體編排驗證程序。

高階 FLIR 產線驗證壁壘

巨量數據傳輸與高幀率測試的交疊失真 (Temporal Aliasing)

在進行三維雜訊 (3D Noise) 分離或動態最小可分辨溫差 (Dynamic MRTD) 測試時，系統必須在短時間內連續擷取數千張未壓縮的原始影像，對於百萬畫素的 FLIR 系統而言，這代表著驚人的資料頻寬需求，若作為量測基準的參考相機 (Reference Camera) 或測試介面缺乏高速數位鏈路 (如 CameraLink/GigE) 與硬體底層的微秒級同步觸發 (Sync I/O) 機制，高速讀出過程中極易發生掉幀 (Frame dropping) 與時間交疊失真，這會導致測試演算法無法精準隔離時間雜訊 (Temporal noise) 與空間雜訊，進而嚴重低估系統的真實效能。

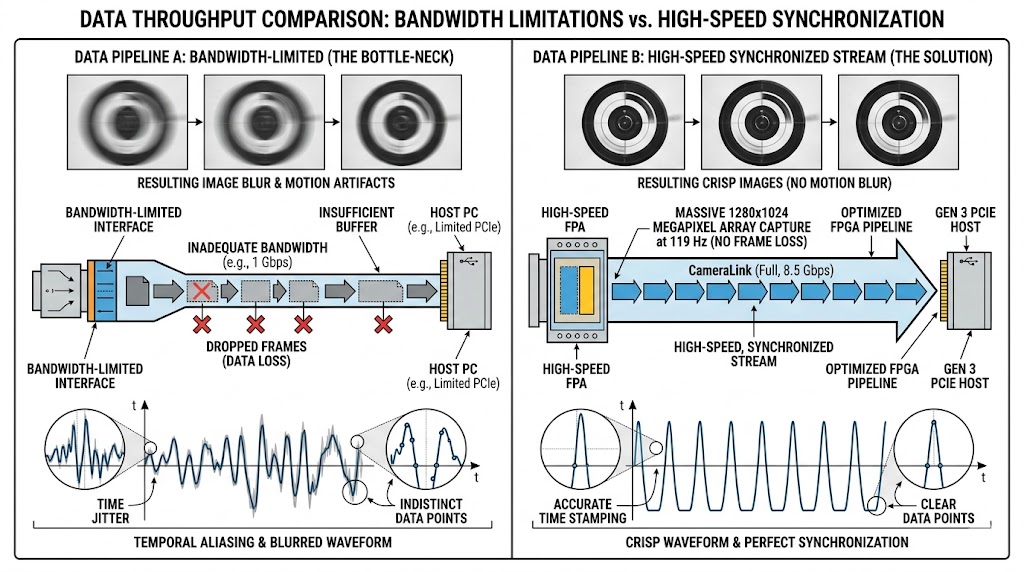

示意圖比較數據傳輸量瓶頸：左圖頻寬限制致丟幀、影像模糊與波形失真；右圖優化管線與高速 CameraLink，實現無丟幀、清晰影像與完美同步。

寬動態場景下的極端熱對比與飽和溢出 (Blooming)

現代機載 FLIR 必須在同一個視角內，分辨極低溫雪地中的微弱車體輪廓 (要求極低的 NEdT)，同時承受爆炸火光或誘餌彈的高溫衝擊而不致盲，在實驗室中模擬此類寬動態場景時，若量測相機採用固定的積分時間 (Integration time)，高溫熱源區塊的光子會瞬間填滿像素井容並向外溢出 (Blooming)，引發嚴重的像素串擾，這種光暈效應會徹底掩蓋高溫區塊周圍的低溫測試標靶 (如微小的 4-Bar 圖案)，使得高動態範圍下的 MRTD 數據完全無法量測。

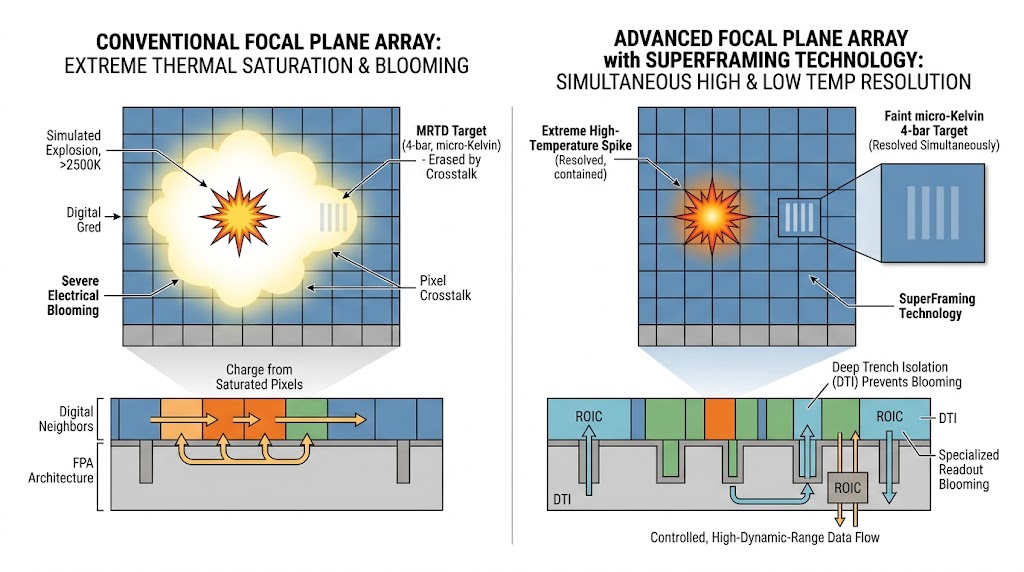

對比傳統 FPA 因電荷溢出抹除相鄰 MRTD 目標，採用超訊框技術的先進 FPA 利用深溝槽隔離限制高溫尖峰，能同時解析微開爾文低溫目標。

絕對輻射度基準漂移與非均勻性校正 (NUC) 誤差

百萬畫素陣列的平場校正 (Flat-field correction) 高度依賴極端純淨的絕對熱輻射源，傳統的校正黑體往往發射率不足 (低於 0.98)，極易反射實驗室環境中的人員體溫或雜散熱輻射，當這些微小的環境熱變數進入測試光路時，會在高靈敏度的感測器上被錯誤地記錄為低頻空間雜訊，一旦這些基準誤差在百萬畫素的矩陣運算中被非線性放大，將直接汙染系統的訊號轉換函數 (SiTF) 與 NUC 補償表，導致系統在實際升空後面臨嚴重的全域熱漂移。

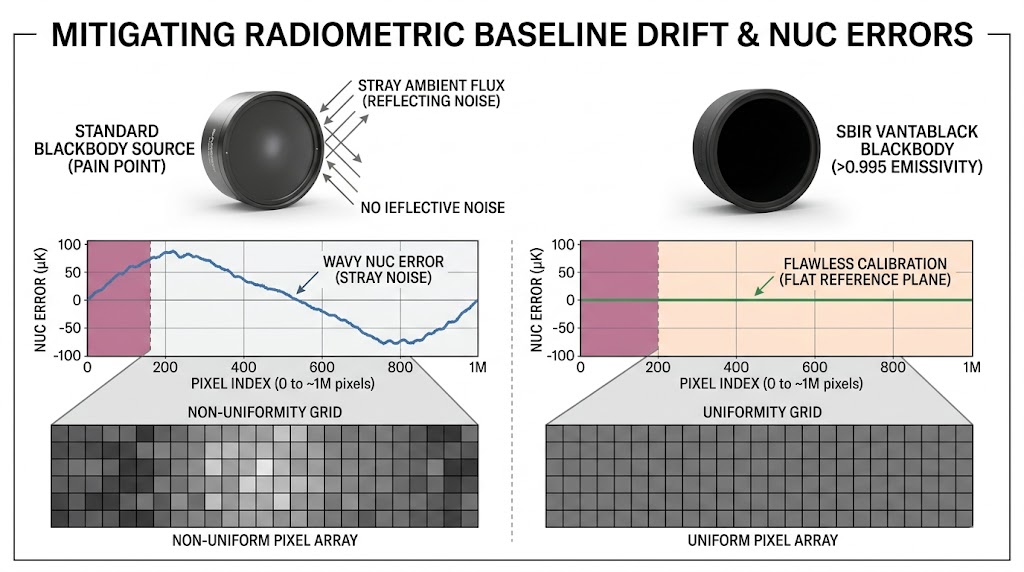

示意圖對比標準黑體（痛點）與 SBIR Vantablack 黑體（解決方案）。後者提供平坦參考平面，實現完美 NUC 校正與均勻像素陣列。

突破百萬畫素量測極限的光電架構

面對上述嚴苛的大陣列數據傳輸與極端動態範圍驗證挑戰，奧創系統推薦導入以 IRCameras 百萬畫素深冷型攝影機為擷取核心，並深度整合 SBIR 頂尖 Vantablack 黑體與 IRWindows™ 5 自動化測試軟體 的一站式高階驗證架構，針對百萬畫素 FLIR 量測實務上的痛點，我們的核心配置建議如下：

首先，在寬動態與高頻寬擷取端，我們推薦 IRCameras 旗下的 Mid Wave 912 (IRC912) 高階中波紅外線攝影機，該機型搭載封閉式史特林製冷 (Stirling cooled) 的 1280x1024 百萬畫素銻化銦 (InSb) 感測器，能在全解析度下提供 119 Hz 的無延遲高幀率；配合其先進的超幀技術 (SuperFraming)，系統能在連續影格間自動切換並融合多組長短積分時間。這幫助確保了在量測極端溫差場景時，能維持「零飽和與零串擾」，完美解析高溫耀光邊緣的次微米級測試標靶。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

其次，為確保量測基準的絕對客觀與純淨，我們推薦在光學測試系統 (如平行光管) 的焦點處，配置 Santa Barbara Infrared (SBIR) 專屬的 Vantablack® S-IR 塗層基準黑體，該專利塗層在中波與長波頻段皆具備大於 0.995 的極致發射率，能徹底吸收環境雜散光，從物理根源消除 SiTF 與 NUC 校正時的基準誤差，為百萬畫素陣列提供最平坦的輻射響應面。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

最後，為解決產線上巨量測試數據的傳輸瓶頸，整個光電測試站可由 SBIR 的 IRWindows™ 5 自動化測試軟體 進行中樞控制，該軟體能自動驅動 IRCameras 與待測物同步擷取影像，並結合電動標靶輪快速執行複雜的 MTF、3D 雜訊分離與自動化 MRTD (Auto-MRTD) 分析，透過標準化的腳本，能顯著降低人為操作帶來的對位誤差，將原本曠日廢時的驗收測試 (ATP) 壓縮至極短時間，大幅提升量產效率。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的第三代高階 FLIR 自動化量測與校正環境，由於實際的系統配置將高度因應您的感測器陣列尺寸、光學平行光管口徑、動態範圍測試規範 (如高低溫差極限) 及產線空間限制而有所不同。如需深入規劃 IRCameras 百萬畫素量測相機系列與 SBIR 高發射率黑體/IRWindows™ 自動化軟體的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的國防光電與自動化量測系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
