在介電材料的研發領域中，固態板材（如 PCB 基板）的測試方法已相對成熟，例如分裂柱介電諧振技術或分裂圓柱諧振技術，然而當研發場景轉換到化學配方開發、半導體封裝膠材的前段製程，甚至是電池電解液或冷卻液的研究時，工程師往往會面臨一個棘手的物理難題：「液體」與「粉末」該怎麼測？

傳統的液體測試多採用開放式同軸探棒法（Open-Ended Coaxial Probe），這種方法雖然方便且頻寬廣，但其物理原理限制了對「低損耗」溶劑的解析度，而粉末材料的測試更是挑戰，傳統上通常需要將粉末與黏著劑混合、壓錠並固化（Curing）成固體後才能測試，這不僅耗時，更改變了材料原本的物理狀態，導致數據失真。

「三合一諧振腔 (3-in-1 Resonant Cavity)」 技術的出現，正是為了打破這些限制，它利用微波共振原理與特殊的容器化設計，在單一架構上實現了液體、粉末與固體的三態共用測試，特別是針對粉末「免固化直接量測」的特性，徹底改變了材料前段研發的驗證流程。

什麼是「三合一」諧振腔技術？

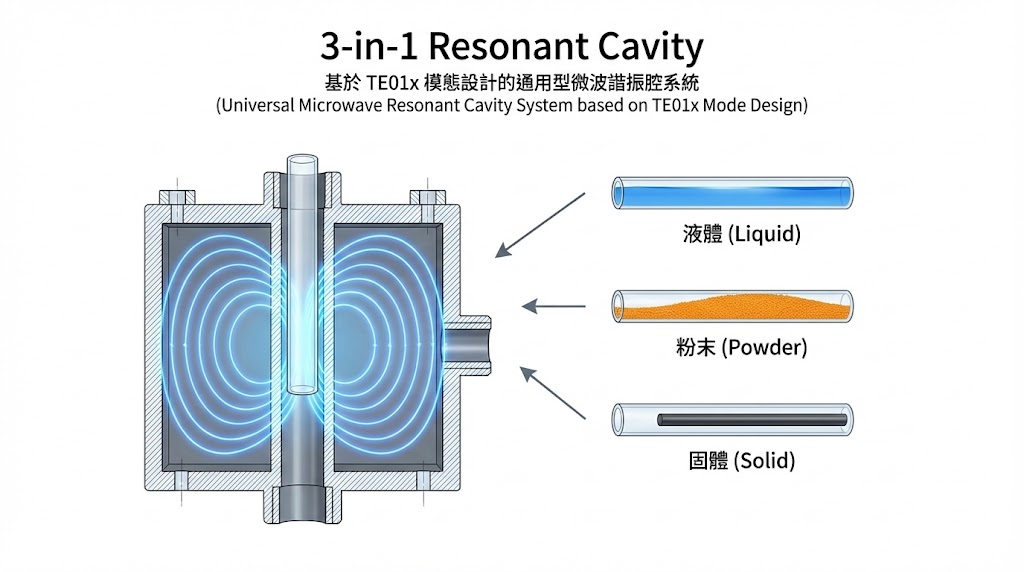

這項技術的核心在於一種基於 TE01x 模態 設計的微波諧振腔系統，與傳統只針對特定形狀樣品（如薄片或圓柱）設計的諧振腔不同，三合一諧振腔的設計理念是「容器化」的通用性。

其物理結構通常包含一個高精度的金屬腔體，中心設計有特定的通道以容納 石英管 (Quartz Tube) 或其他極低損耗的標準容器，測試時使用者只需將待測的液體注入，或是將粉末填充至石英管中，再將管子插入腔體中心即可進行量測，當然，它也保留了直接測量細長型固體樣品的能力，因此被稱為「三合一」解決方案。

粉末測試的革命：免固化、直接測

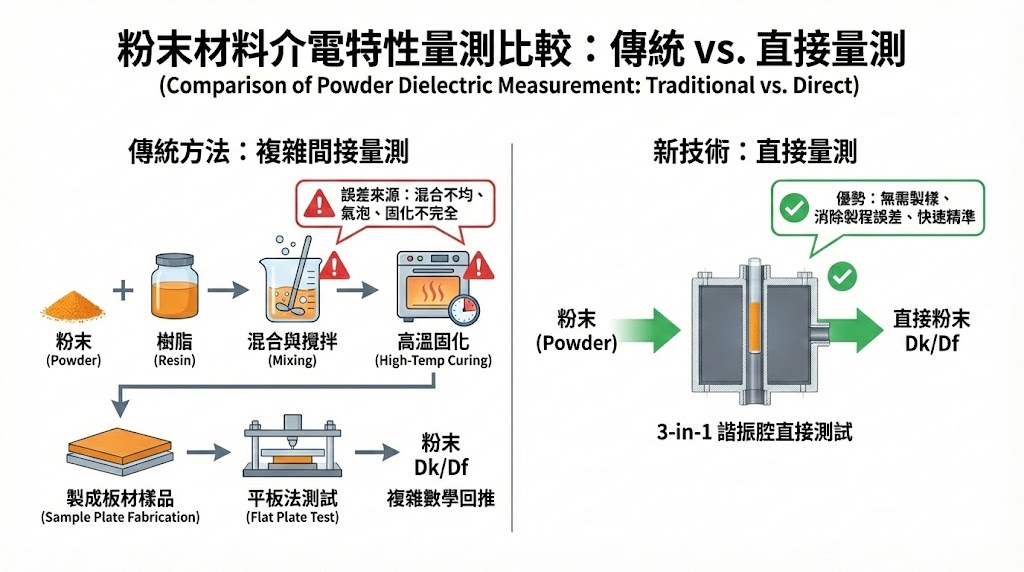

對於開發填料（Filler）、陶瓷粉末或高分子粉末的工程師而言，這項技術最大的價值在於「直接量測 (Measure Directly)」，在傳統方法中，為了測量粉末的介電常數 (Dk) 和損耗因數 (Df)，工程師必須將粉末與環氧樹脂混合，經過長時間的高溫固化製成板材，再使用平板法測試，最後還得透過複雜的有效介質理論去回推粉末本身的特性，這中間的混合不均、氣泡產生或固化不完全，都會引入巨大誤差。

三合一諧振腔允許粉末在不需要固化 (Without the need for curing) 的狀態下直接進行測試，工程師只需將粉末填入標準石英管容器，即可在幾分鐘內取得數據，這對於需要快速篩選數十種不同配方或供應商原料的進料檢驗（IQC）與研發初期階段，提供了極高的效率優勢。

液體測試的極致靈敏度：突破探棒法的極限

雖然開放式同軸探棒法在寬頻掃描上表現優異，適合測量高損耗液體或生物組織；但當面對 5G/6G 等級的低損耗化學溶劑、電子冷卻液或油品時，探棒法的反射訊號變化太小，容易受相位雜訊干擾，導致測量結果不準確。

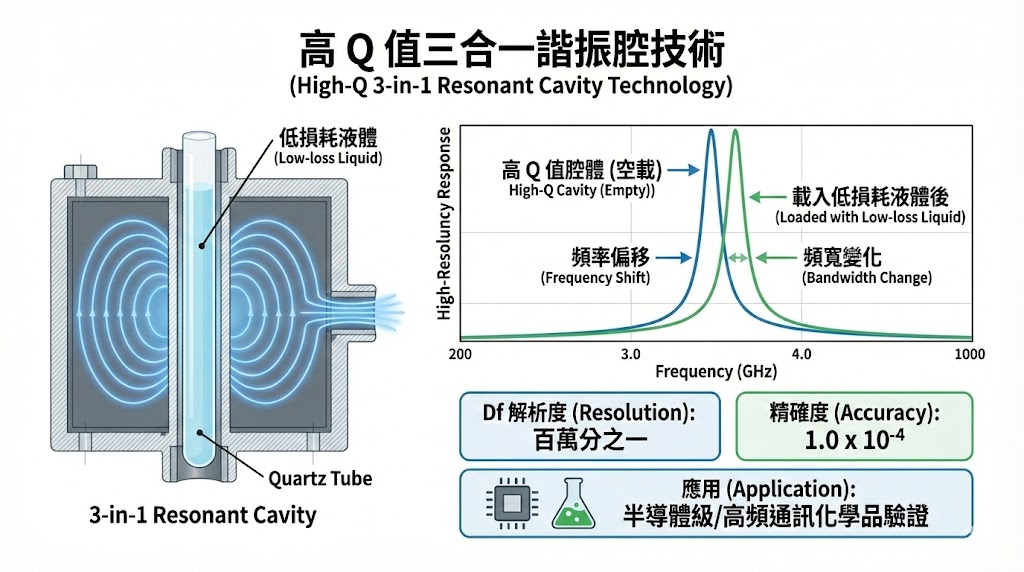

三合一諧振腔採用 高 Q 值（品質因子） 的設計原理，當低損耗液體放入腔體後，即便液體吸收的能量極少，高 Q 值腔體也能敏銳地偵測到共振峰的頻率偏移與頻寬變化。此類諧振腔技術對損耗角正切（Loss Tangent, Df）的解析度可下探至 百萬分之一 (Millionths place) 等級，精確度數量級達到 1.0 x 10^-4，這使其成為驗證半導體級化學品或高頻通訊用特用化學品的利器。

物理原理：容器校正與微擾理論

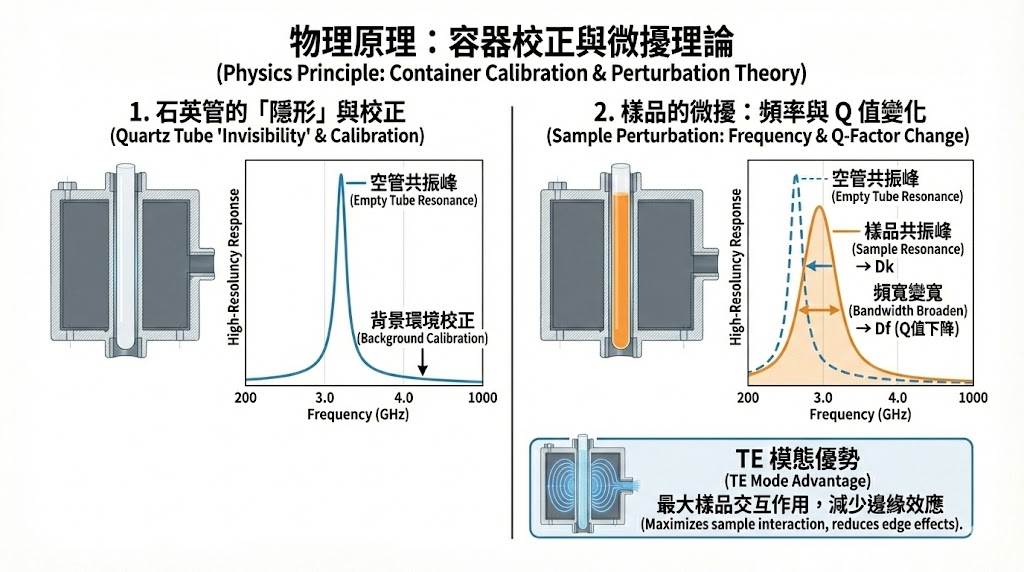

這項技術如何消除容器（石英管）的影響？其運作基於微波的微擾理論（Perturbation Theory）或嚴格的模態匹配法。

  • 石英管的「隱形」：
    石英（Quartz）本身是一種極低損耗且介電常數穩定的材料，系統會先量測「空石英管」在腔體中的共振特性，將其視為背景環境的一部分進行校正。
  • 樣品的微擾：
    當待測物（液體或粉末）填入管中，會改變腔體中心的介電環境。
  • 頻率偏移： 共振頻率會向低頻移動，移動量對應材料的儲能能力，即 介電常數 (Dk)。
  • Q 值下降： 共振峰的能量耗散增加（頻寬變寬），下降量對應材料的耗能能力，即 損耗因數 (Df)。

由於 TE 模態的電場在腔體中心最強，且電場方向與管壁平行，這使得樣品與電磁波能有最大程度的交互作用，同時減少了容器邊緣的寄生電容效應。

頻率範圍與樣品需求

這類技術主要針對微波頻段的中高頻應用，標準規格通常覆蓋 6 GHz 至 14 GHz 的範圍，部分設計可支援 1 GHz 至 5 GHz，這涵蓋了許多衛星通訊、X-Band 雷達以及 Wi-Fi 6E/7 的核心頻段，為了確保量測的準確性，使用此技術時需注意：

    • 樣品需求量少：
      相較於製作大型板材，此方法僅需極少量的樣品，約 10 – 15 mL (或公克) 即可完成測試，這對於昂貴的新型合成材料或奈米材料的開發至關重要。
    • 介電常數精度： 在 Dk 值 2-10 的範圍內，精度約為 ±1.0%。

三合一諧振腔技術填補了傳統板材測試治具在「液體」與「粉末」型態上的缺口，它透過高 Q 值共振原理，解決了低損耗液體難以測量的問題，更重要的是，它移除了粉末測試中繁瑣的固化製程，對於致力於材料源頭創新——從樹脂配方到陶瓷粉末改性——的研發工程師而言，這是縮短研發週期、確保原料品質的關鍵工具。
