可見光與 CCD 感測器校正：探究積分球輝度均勻度與極低光暗電流補償之物理極限



2026 高階可見光與機器視覺感測器測試的嚴苛法規演進

進入 2026 年，隨著先進駕駛輔助系統（ADAS）、低軌衛星高解析度地球觀測載荷、以及高階半導體自動光學檢測（AOI）設備的飛速發展，可見光與近紅外線（VNIR）感測器的硬體架構已邁入全新的物理極限。現代背照式（BSI）CMOS 與電荷耦合元件（CCD）的像素尺寸持續微縮，同時系統對於「超高動態範圍（HDR）」與「單光子級低光靈敏度」的要求卻呈指數級攀升。

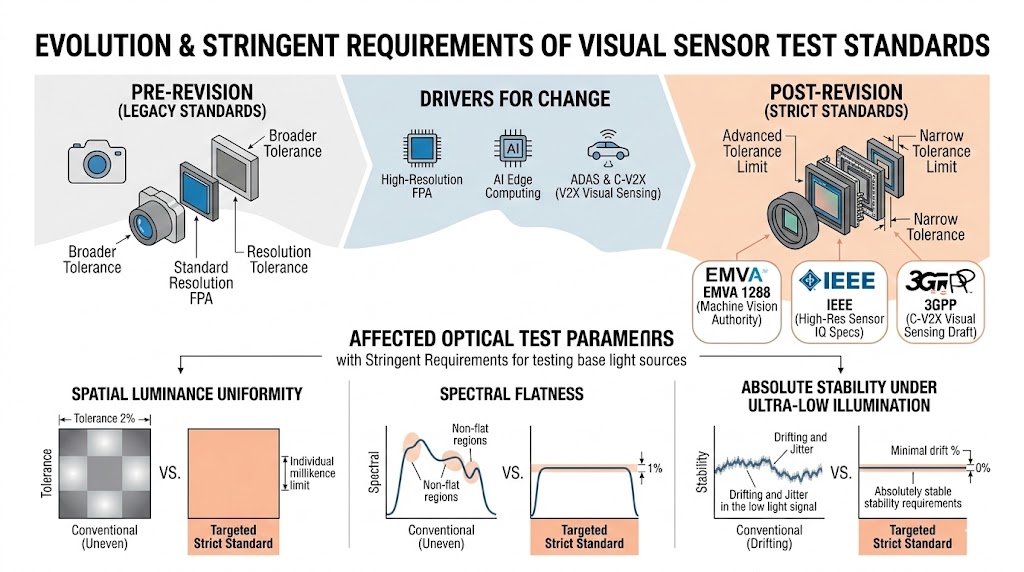

在這樣的技術推力下，國際測試標準與驗證法規經歷了前所未有的嚴格修訂。以機器視覺領域最具權威的 EMVA 1288 標準、IEEE 針對高解析度感測器的影像品質規範，以及 3GPP 在車聯網視覺感測的最新草案為例，這些規範對測試基準光源的「空間輝度均勻性」、「光譜平坦度」以及「極低光照度下的絕對穩定性」提出了近乎苛刻的要求。

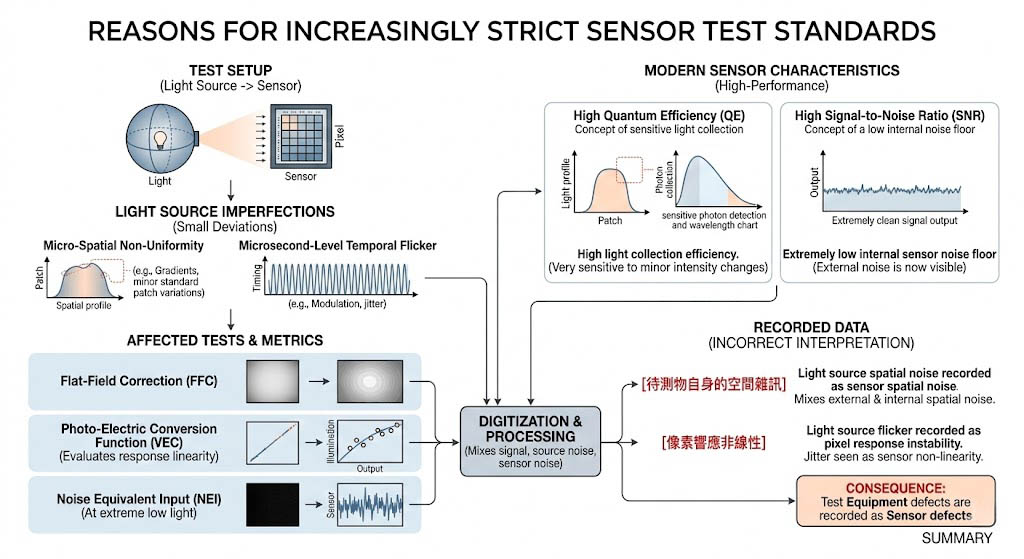

測試規範之所以日趨嚴苛，根本原因在於現代感測器的訊號雜訊比（SNR）與量子效率（QE）極高。在執行相機的平場校正（Flat-Field Correction, FFC）、光電轉換函數（VEC）評估、或是極低照度下的雜訊等效輸入（NEI）測試時，測試設備（光源）自身所帶來的任何微小空間不均勻性、或是時間維度上的微秒級照度閃爍，都會在感測器的數位化過程中被直接記錄為「待測物自身的空間雜訊」或「像素響應非線性」。為了在實驗室的硬體迴路（HWIL）中建立絕對的光學真理，工程師必須仰賴近乎完美的「積分球（Integrating Sphere）」作為寬頻光源基準。然而，在物理實務中，要在大孔徑輸出下維持完美的朗伯漫反射（Lambertian Reflectance），同時在橫跨七個數量級的動態範圍內對抗熱電子雜訊，是一場極其艱鉅的光機電工程挑戰。

可見光校正實務上的三大核心難題

在評估 CCD 攝影機、輻射計與光度計時，測試系統必須提供從刺眼強光到極度微弱星光的廣闊動態範圍。實務上，資深測試工程師與光學分析師經常遭遇以下三大技術痛點：

極低照度環境下的「暗電流干擾」與閉迴路控制崩潰

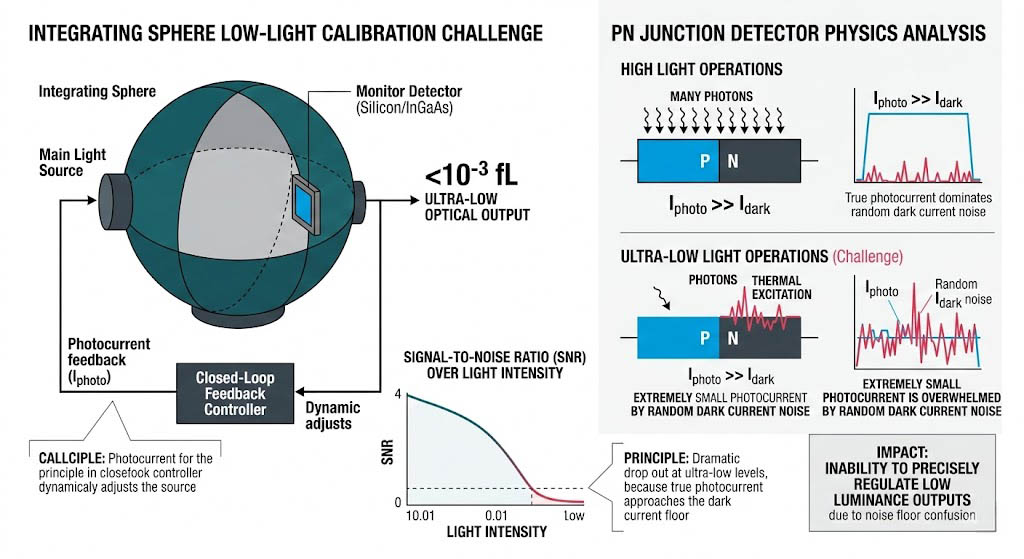

在測試夜視系統或微光感測器時，積分球必須能夠穩定輸出極低的輝度（例如小於千分之一英尺朗伯，10⁻³ fL）。為了確保積分球輸出的光量精確無誤，高階積分球系統內部通常會安裝一個監測用的光電探測器（Monitor Detector），以此探測器讀取到的光電流作為回饋訊號，形成閉迴路（Closed-Loop）來動態調節主光源的供電。

這裡隱藏著一個致命的半導體物理難題：所謂的「暗電流（Dark Current）」。任何處於絕對零度以上的矽基或銦鎵砷探測器，其內部的 PN 介面即使在完全沒有光子入射的「全黑」狀態下，也會因為熱激發效應（Thermal Excitation）而持續產生微小的隨機電流。在強光環境下，光子撞擊產生的龐大光電流會輕易掩蓋這股暗電流雜訊；然而，當積分球被設定在極低光照度時，光學腔體內的光子數量極度稀少，導致探測器所產生的真實光電流，其量級可能與熱激發的暗電流不相上下，甚至被暗電流所淹沒。

如果測試系統的控制器缺乏「自動暗電流測量與動態扣除」的高階演算機制，閉迴路系統就會將這些由熱能產生的虛假電子，誤認為是積分球內部真實存在的光子。系統的伺服迴路會錯誤地判定「目前亮度已經足夠」，進而降低對主光源的驅動功率。這將導致積分球的實際輸出亮度遠低於工程師設定的極低光標準值。這種由設備自身暗電流引起的非線性衰減，會讓工程師誤判待測感測器的低光靈敏度存在缺陷，徹底摧毀極低照度測試的絕對準確性。

開孔效應造成的空間非均勻性與平場校正失真

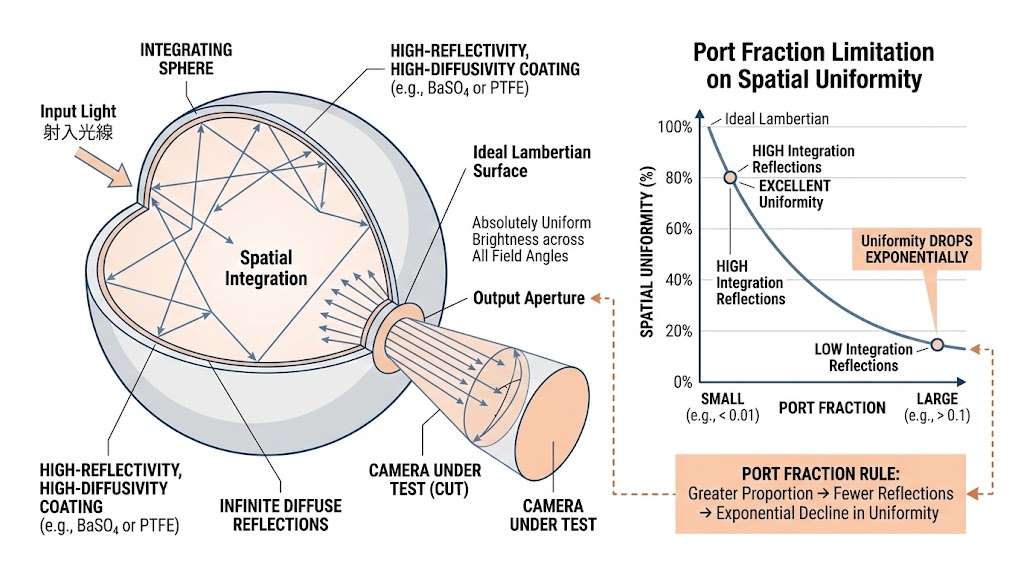

積分球的光學物理本質，是透過內壁塗佈的高反射率、高漫射性材料（如硫酸鋇或高階 PTFE 聚四氟乙烯），讓射入的光線在球腔內進行無數次的無限次漫反射。經過充分的空間積分後，理論上在積分球的輸出孔徑處，應該能得到一個在任何視場角下都具備絕對一致亮度的理想「朗伯表面（Lambertian Surface）」。

然而，為了讓光線輸出以照射待測相機，積分球必須「開孔」。這個開孔破壞了球體內壁的完美幾何連續性。光學物理中存在一個「開孔率（Port Fraction）」的限制法則：輸出孔徑的面積與積分球總內表面積的比例越大，球腔內的積分反射次數就越少，輸出的空間均勻度就會呈指數級下降。

現代廣角相機或大尺寸 CCD 陣列需要面積極大的均勻光場來完全覆蓋其視場。如果工程師為了一個大尺寸的待測物，在一個直徑不夠大的積分球上開啟了一個過大的輸出孔，在靠近開孔邊緣的區域，光線的照度將出現明顯的衰減梯度（即邊緣失光效應）。當研發人員利用這個存在邊緣暗角的積分球來執行相機的「平場校正（FFC）」時，相機內部的影像處理器會錯誤地將這些邊緣暗角記錄為鏡頭的漸暈（Vignetting）或像素自身的響應衰減，進而在演算法中對邊緣像素進行過度補償（Over-compensation）。結果是，當這台相機真正進入戶外均勻光源的環境時，其拍攝出的影像邊緣將出現極不自然的異常增亮，這就是測試設備均勻度不足所導致的災難性連鎖反應。

跨越七個數量級的寬動態範圍與光譜色溫漂移

現代高階影像感測器的動態範圍往往超過一百二十個分貝（120 dB），這意味著測試光源必須能夠在不更換硬體的前提下，連續且平滑地提供橫跨超過七個數量級的照度變化（例如從 10⁻³ fL 飆升至 3,000 fL 以上）。

實務上的痛點在於，如果積分球採用鎢絲鹵素燈作為寬頻光源，當我們單純透過降低驅動電壓來調暗亮度時，根據普朗克黑體輻射定律與維恩位移定律（Wien's displacement law），鎢絲的物理溫度會隨之下降，這將導致光源的「色溫（Color Temperature）」發生劇烈漂移——光譜的能量峰值會嚴重向紅外線波段偏移，使得可見光中的藍光成分大幅減少。

對於需要評估感測器精確色彩還原能力與光譜響應度（Responsivity）的測試而言，色溫的漂移是絕對不被允許的。為了在不改變色溫的情況下改變亮度，測試設備必須配置極度精密的高解析度微步進馬達，結合由特殊幾何形狀構成的機械式可變光圈（Variable Attenuator），在燈泡與積分球腔體之間進行純物理的光量閘控。若系統缺乏這種精密的機械光學閘控機制，或者光圈開合的線性度不足，工程師在掃描感測器的光電轉換曲線時，將無法釐清響應的非線性究竟是來自晶片自身的極限，還是光源色溫漂移造成的頻譜誤差。

光度與輻射度校準的系統化幾何配置策略

為了解決極端動態範圍內的暗電流雜訊、克服大孔徑輸出造成的均勻度崩潰，以及確保光源頻譜的絕對純淨度，建構無懈可擊的可見光測試平台，研發實驗室必須捨棄傳統光源設備拼湊的思維，轉而依據嚴謹的光學積分幾何與數位訊號處理邏輯，採用系統化的積分球校準架構，針對高階相機與輻射計的驗證，其配置核心邏輯可歸納為以下三大技術路徑：

平場校正與廣角視場涵蓋：孔徑與球體直徑的黃金比例配置

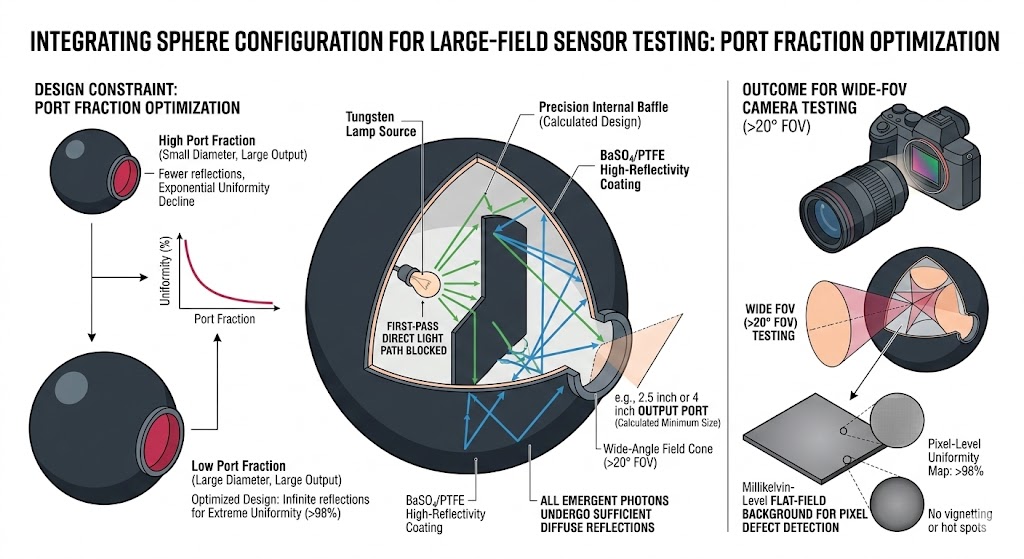

當測試重點在於校正大尺寸 CCD/CMOS 陣列的像素均勻性，或是驗證廣角鏡頭的畸變與相對照度時，系統必須配置具備嚴格「開孔率限制」的積分球架構。 在這個配置邏輯中，為了提供高達二十度甚至更廣視場角（FOV）內大於百分之九十八以上的極致均勻度，積分球的內徑尺寸必須以輸出孔徑為基準向上推算。例如，若待測物需要二點五英吋或四英吋的絕對均勻出光孔徑，積分球本體必須具備足夠龐大的腔體空間，並搭配經過精密計算的內部擋板（Baffles）設計，確保來自鎢絲燈的第一道直射光絕對不會直接從輸出孔逸出，所有離開開孔的光子都必須經歷足夠次數的完美漫反射。這能為相機提供一個毫無瑕疵的平場背景，確保任何像素層級的瑕疵都能被精準捕捉。

微光極限測試：自動暗電流補償與動態回饋閉迴路

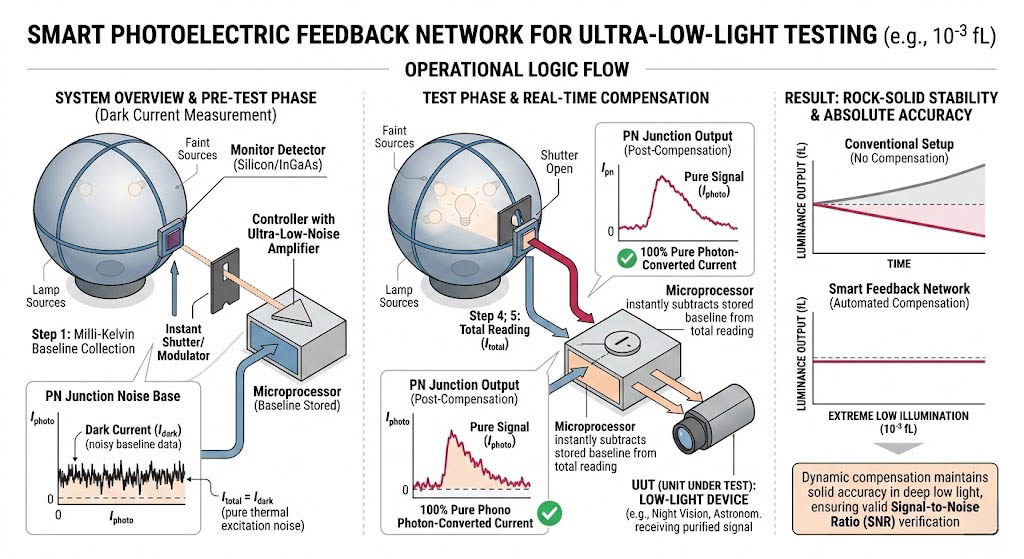

當測試對象是微光夜視設備、高感度天文輻射計，重點在於驗證其在極低照度（如 10⁻³ fL）下的訊號雜訊比時，配置的核心在於「智慧化的光電回饋網路」。 系統必須配置具備極低雜訊前端放大器的控制器，並強制內建「自動暗電流測量與補償（Automated Dark Current Measurement and Compensation）」的軟硬體機制。其運作邏輯是：在每次進行極低光測試前，系統會以極高頻率進行瞬間遮光，測量此時探測器純粹因溫度產生的暗電流基準值，並將此基線數據儲存。當積分球開啟微弱光源時，微處理器會在數位運算層級，即時從總讀數中扣除這個暗電流基線，還原出百分之百純淨的光子轉換電流。這種動態補償架構能確保在深不見底的微光中，亮度輸出的穩定性與絕對準確性依然堅若磐石。

寬動態範圍掃描：光譜平坦與多頻段自動化補償

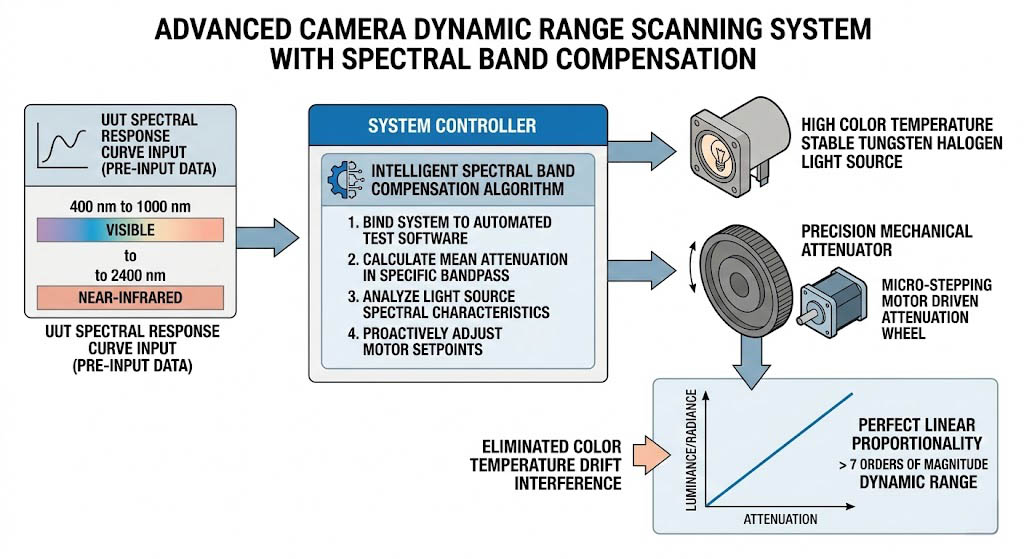

針對需要連續掃描相機動態範圍的測試任務，系統必須配置高色溫穩定的鎢鹵素光源，並結合精密機械衰減器。 為了徹底解決跨頻段測試的衰減問題，高階系統的配置必須包含「智慧型光譜帶補償演算法」。透過將系統與自動化測試軟體綁定，工程師可預先輸入待測物在特定波段（如 400 nm 至 1000 nm 可見光，或延伸至 2400 nm 的近紅外波段）的光譜響應曲線。系統控制器在調整亮度時，會自動計算該特定帶通區域內的平均光衰減與光源頻譜特性，主動調整微步進馬達的設定點，確保在超過七個數量級的動態範圍內，輝度與輻射度數值呈現完美的線性比例，徹底排除色溫漂移的干擾。

從模擬到驗證的一站式均勻光源方案

以系統級思維突破光電校正極限

面對上述嚴苛的 EMVA 1288 測試標準、複雜的低照度半導體物理雜訊以及空間均勻度的光學幾何挑戰，單一儀器往往難以竟全功。要解決極微光下的暗電流誤差、滿足大尺寸感測器的平場校正需求，以及實現跨越多個數量級的自動化線性掃描，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光學幾何計算與數位控制深度融合的系統級架構。

奧創系統深知高階相機與光電感測器測試的痛點，我們引以為傲的優勢在於提供 SBIR「從光學激發、均勻度模擬到自動化數據擷取與演算校正的一站式方案 (Turnkey Solution)」，針對可見光與寬頻輻射測試的嚴苛需求，我們強烈推薦導入 SBIR Infinity VSX 系列積分球系統，協助客戶建立無可挑剔的光學測試環境。

SBIR Infinity VSX 系列積分球系統提供超均勻、高精度的寬頻光源，適用於感測器、相機、光度計等設備的精確校準與測試。具備寬廣動態範圍、多種控制介面及軟體支援，實現自動化測試流程。

奧創系統推薦積分球模組配置與技術優勢

超高均勻度與完美平場校正：VSX 系列精準幾何設計

為了解決空間非均勻性對相機校正造成的致命影響，我們推薦 Infinity VSX 系列積分球 提供了高達 2.5 英吋與 4 英吋的出光孔徑選擇。透過其卓越的球體內壁塗層工藝與精密的內部擋板配置，VSX 系列能在高達 20 度的寬廣視場角（FOV）範圍內，提供驚人的 98% 輝度均勻性。這種近乎完美的朗伯漫反射輸出，能有效協助客戶符合最嚴苛的相機平場校正規範，徹底消除演算法中的過度補償失真。

突破極低光測試瓶頸：自動暗電流測量與補償技術

針對極微光測試中令研發人員頭痛的暗電流雜訊，VSX 系統的控制器內建了先進的 偵測器自動歸零 (Detector Auto Zero) 技術。即使在低達 10⁻³ ft Lamberts 的極端微光環境下，系統也能全自動地精確測量並補償回饋探測器本身的暗電流。這項強大的功能確保了在最低光照級別下，系統的回饋控制依然維持絕對的精準與穩定，精度可達 ±1 x 10⁻⁴ fL 或設定值的 2.5%（取較大者），完美保障了低光靈敏度測試的數據公信力。

橫跨七個數量級的動態控制與無縫自動化整合

在動態範圍掃描方面，VSX 系列搭載高穩定度的鎢絲燈源，提供從 400 nm 到 2400 nm 的寬頻光譜輸出，並能在超過七個數量級的巨大動態範圍內進行連續、平滑的輝度調整，且穩定時間小於 60 秒。

此圖展示了 SBIR VS 系列在準直模式下進行待測物 (UUT) 光學特性分析的設置範例，IRWindows PC 透過訊號線連接至 UUT，而 UUT 的光路徑則對準 Infinity VS 系列光源系統；此光源系統包含可見光發射器及 目標輪，發出的光線會經過 準直儀 的處理，形成均勻的平行光束投射至 UUT；位於 IRWindows PC 下方的 Infinity 控制器負責整體光源系統的運作，此配置目的在於精確地量測和分析 UUT 在平行光照射下的各項光學特性。

更重要的是，我們的一站式方案不僅提供頂尖的硬體光源，VSX 系列的高階微處理器控制器支援乙太網路、RS-232 以及 IEEE-488 (GPIB) 介面，並能與我們強烈推薦的 IRWindows™5 自動化光電測試軟體 進行深度無縫整合。透過這套強大的軟體，研發人員可以輕鬆將光譜響應曲線導入系統，實現智慧型的光譜帶補償；更可一鍵自動執行包含 3D 雜訊分析、連續 MTF 量測、線性度與響應度評估在內的完整 EMVA 1288 規範測試腳本。龐大的影像測試數據將自動轉化為標準報告，大幅提升測試效率，同時排除人為操作介入造成的變數。
