突破無人機與衛星紅外線測試極限：AMG2-300 雲台與 iXC4e 控制器



在先進國防與航太戰略中，不論是軍用無人載具（UAV）蜂群所搭載的「通訊感知一體化（ISAC）」光電轉塔，或是低軌道（LEO）衛星用於廣域偵察的紅外線（IR）感測器，這些設備皆被視為次世代武器系統的「神經視覺」，為了在極音速攔截或深空觀測中發揮效用，這些 EO/IR（光電/紅外線）模組必須具備在極端環境下精準鎖定微小目標的能力。

在這些造價高昂的軍規感測器正式部署前，系統整合工程師必須在地面實驗室的「熱真空艙（TVAC）」內，透過硬體迴路（HWIL）模擬器對其進行嚴苛的高動態追蹤與視軸校正，然而當我們檢視這些涵蓋光學、熱力學與動力學的複合測試規範時，會發現一個極為嚴峻的實務瓶頸：現有的測試機台往往因為硬體體積過大、負載能力不足，或是控制架構過於分散，而成為拖垮測試精準度的最大元凶，本文將純粹從空間幾何限制、真空熱力學與底層硬體控制架構出發，深度剖析現代國防測試工程師所面臨的三大核心難題，並從系統整合者的視角提出具體的硬體產品解決方案。

國際航太與軍規紅外線測試規範：HWIL 模擬的空間與動態容忍度

在探討具體的機台痛點之前，我們必須先理解指導這些尖端紅外線感測器的最高準則，以美軍針對機載光電尋標器的 MIL-STD 動態環境測試標準，以及國際太空總署針對衛星紅外線鏡片的熱真空對位規範為例，對於測試儀器在「動態追蹤平順度」與「真空空間利用率」提出了極端的限制；在進行無人機 EO/IR 尋標器的目標鎖定模擬時，雲台必須承載包含紅外線鏡片、低溫冷卻器與 ISAC 高頻通訊模組的沉重酬載（Payload），並以極低的速度（例如每秒幾微徑度）進行毫無抖動的平滑追蹤。任何來自齒輪的背隙或馬達的頓轉，都會導致紅外線影像在畫面上產生模糊（Smearing）與像素偏移。

此外針對衛星感測器，所有動態測試必須在壓力極低的超高真空（UHV）環境中進行，真空艙內部的每一吋空間都極度昂貴，測試規範嚴格要求，負責夾持感測器的萬向雲台必須具備「極低的高度與緊湊的體積」，以確保感測器的光學中心能精準對齊艙壁上的紅外線透射視窗，這種對「重載動態平滑度」與「極限微縮體積」的雙重苛求，直接淘汰了市面上多數的龐大商用測試轉台；在上述嚴苛的物理限制與軍規框架下，測試工程師在建構次世代無人機與衛星紅外線 HWIL 測試儀時，無可避免地會面臨三道極難跨越的技術高牆。

紅外線冷卻酬載的「大慣量」與「低高度」幾何衝突

現代軍規紅外線（IR）感測器為了降低熱雜訊以提升探測靈敏度，通常會整合體積龐大且沉重的低溫冷卻模組（Cryocoolers），當這些感測器安裝在測試雲台上時，會產生極大的轉動慣量與偏心力矩；為了解決這個問題，傳統設備製造商通常會加大雲台的 U 型軛（Yoke）並堆疊更巨大的馬達，然而這會導致雲台的整體高度與迴旋半徑急遽增加，在空間侷限的熱真空艙內，過高的雲台會讓感測器的光束高度（Beam Height）遠遠超過艙體側邊的光學視窗，導致外部的紅外線目標模擬器無法將訊號投射進鏡片中，如果工程師試圖縮小雲台體積來符合高度限制，傳統馬達又會因為扭矩不足，在進行高動態姿態模擬時產生嚴重的結構共振與軌跡遲滯，這種「負載能力」與「低輪廓幾何」的物理衝突，是多軸光電測試中最棘手的機構學死局。

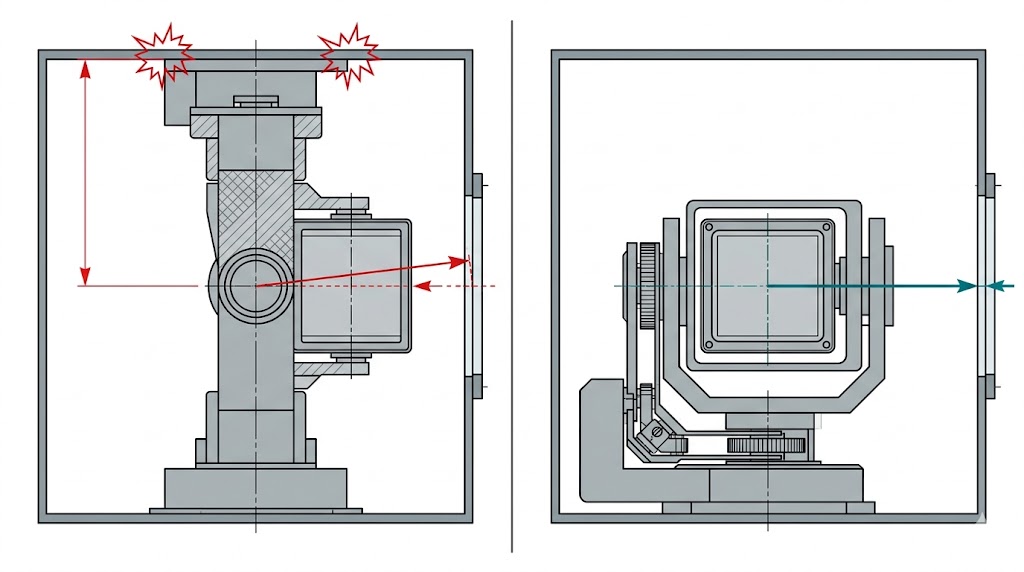

真空腔體佈置對比圖：左側（問題）：傳統酬載過高過大撞擊腔頂（紅叉），且光軸錯位視窗；右側（解決方案）：低剖面雲台完美適配有限空間，光束對齊窗口（深青線），解決幾何干涉衝突。

真空環境中的釋氣污染與齒輪背隙放大

第二個難題發生在真空物理與機械傳動的交界，當測試衛星紅外線鏡頭時，必須在真空艙中進行，如果使用含有標準潤滑油與塑膠線纜的市售雲台，在抽真空的過程中會產生嚴重的「釋氣（Outgassing）」效應，揮發出的碳氫化合物會冷凝在造價數百萬美元的紅外線鏡片上，瞬間摧毀其光學鍍膜的透射率；若為了解決釋氣而改用乾式潤滑的齒輪減速機，則會面臨無可避免的「機械背隙（Backlash）」，在模擬衛星於軌道上進行微小姿態修正以追蹤地面目標時，齒輪咬合方向改變所產生的機械間隙，會導致紅外線感測器的視線發生瞬間跳動。在數千公里的視距放大下，這幾角秒的背隙會讓測試數據完全失真。

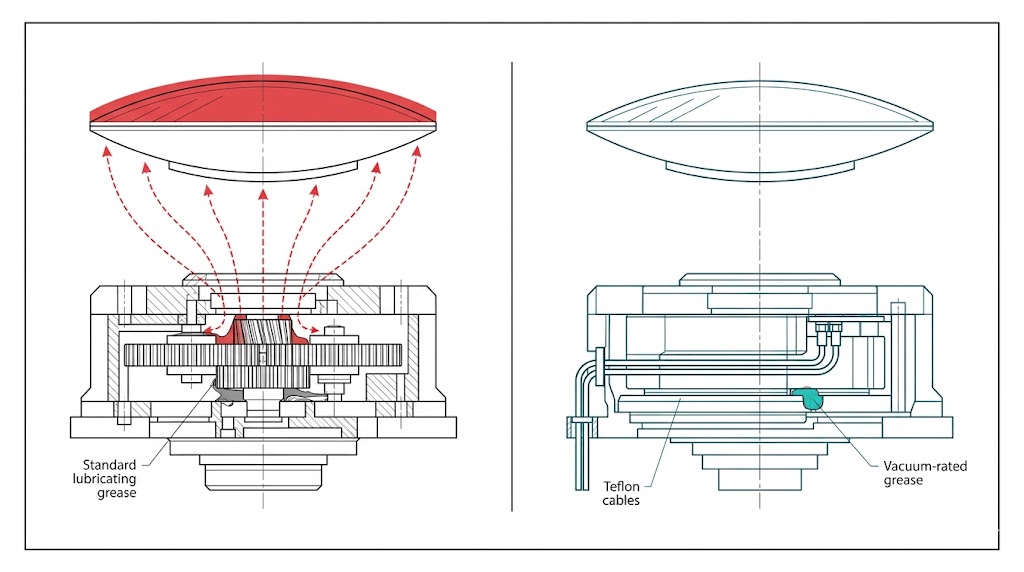

真空環境：標準潤滑致污染鏡片（左）；真空直驅保持乾淨，零排放（右）。

分散式控制架構的「空間浪費」與「通訊相位撕裂」

最後一個難題在於實驗室的底層控制資訊架構，在傳統的航太測試設施中，為了控制一台雙軸或三軸的精密雲台，工程師通常需要在機櫃中配置一台工業電腦（IPC）、數台獨立的伺服驅動器，以及繁雜的 I/O 擴充卡；在空間極度擁擠的軍事測試基地或無人機移動測試車內，這種「分散式」的硬體架構佔用了過多寶貴的機櫃空間；更致命的是，當工業電腦透過標準乙太網路將追蹤座標發送給獨立的驅動器時，網路封包的碰撞與延遲會產生「時基抖動（Jitter）」，這會導致方位軸與仰角軸的馬達無法在同一個微秒內同步啟動，進而在 3D 空間中產生「相位撕裂」，對於需要精準驗證 ISAC 雷達波束與紅外線影像融合對位的系統而言，這種來自 IT 架構底層的非確定性延遲，會直接導致多感測器資料融合（Sensor Fusion）的時間戳記對位失敗。

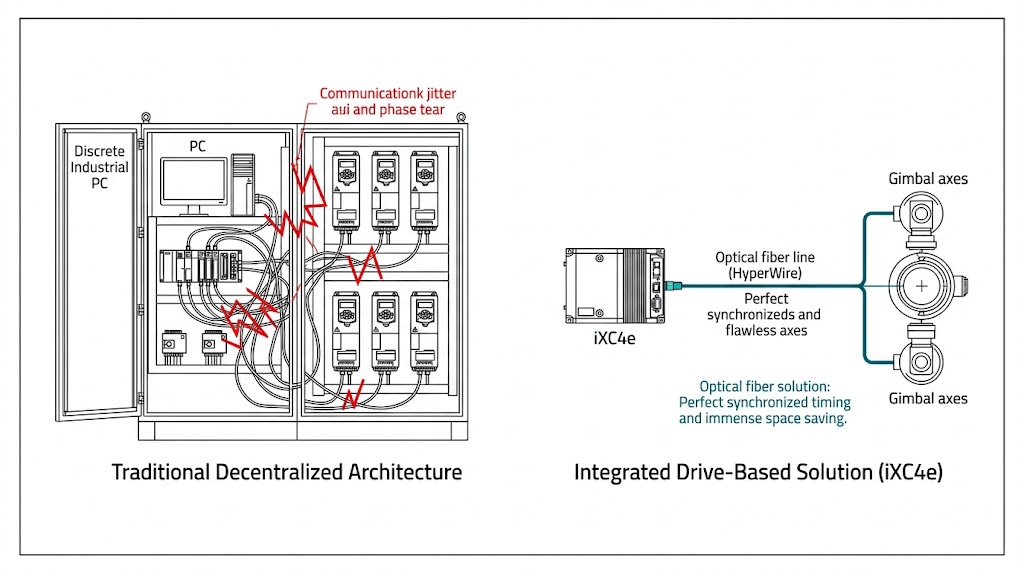

控制架構比較：左側大型控制櫃空間浪費且通訊抖動，右側緊湊型 iXC4e 硬體單元提供完美同步。

面對上述嚴苛的 MIL-STD 規範與昂貴的熱真空艙空間，單純依賴購買泛用型的旋轉盤與分散式的控制元件，最終不可避免地將陷入無止盡的體積干涉、鏡片污染與網路抖動除錯中，這正是我們強調「系統整合優勢」的核心所在，我們直接為您提供經過全球頂尖國防實驗室驗證的「實體硬體產品」，從底層的零背隙低高度雲台，到省去工業電腦的一體化伺服驅動器，打造一站式的硬體在環 (HWIL) 解決方案：

解決大慣量與空間干涉的硬體載體：AMG2-300 直驅萬向雲台

針對紅外線感測器的沉重冷卻模組與真空艙的光學視窗高度限制，我們提供 Aerotech AMG2-300 直驅萬向雲台 (Direct-Drive Gimbal)，AMG2 是一台經過特殊緊湊化設計的高階光電測試雲台，它在保持強悍大負載能力的同時，將整體的結構高度降至最低，這使其成為 EO/IR 感測器測試、無人機 EO 追蹤測試以及原型感測器開發的完美物理載體，AMG2-300 全面採用無鐵心 (Ironless) 直接驅動馬達，從物理根源上徹底消滅了齒輪背隙與馬達頓轉轉矩，確保在承載重型紅外線尋標器時，依然能展現出次微徑度級別的極低速平滑追蹤。

AMG2-300 直接驅動平衡旋轉台，具備高精度、低高度與大載重能力，適用於 EO/IR 感測器測試、衛星光學測試、雷射光束導引及航太國防應用。

對抗鏡頭污染的極端環境防護：客製化真空等級 (Vacuum-Rated) 配置

為了解決熱真空艙內的釋氣污染難題，AMG2-300 直驅雲台提供了原廠級別的環境準備選項，Aerotech 針對衛星紅外線鏡片測試，提供專屬的真空等級 (Vacuum-rated) 衛星感測器測試配置，整台 AMG2 雲台在出廠前可配置航太級真空專用潤滑脂與鐵氟龍包覆線纜，並經過嚴格的超音波清洗與烘烤程序，這不僅確保了雲台能在極度嚴苛的超高真空環境中順暢運作，更徹底根絕了碳氫化合物的釋氣風險，為您造價數百萬美元的 ISAC 與紅外線光學元件提供最純淨、無污染的絕對防護。

終結分散式 IT 災難的一體化大腦：Automation1 iXC4e 伺服驅動控制器

面對實驗室空間浪費與網路通訊相位撕裂，我們推薦導入革命性的控制硬體：Automation1 iXC4e 進階 PWM 伺服驅動控制器，iXC4e 是一台將「完整的 Automation1-iSMC 運動控制器」與「高功率 PWM 伺服驅動器」完美融合在單一硬體內的劃時代產品，您不需要在機櫃中安裝額外的工業電腦 (IPC)，它自己就是整台機器的大腦，極大地縮減了系統的佔地面積，iXC4e 本身可直接作為單軸的驅動器，並透過頻寬高達 2 Gbps 的 HyperWire 光纖網路，零延遲地控制高達 11 個額外的外部驅動軸，當它與 AMG2-300 雲台結合時，能在單一硬體節點內以 20 kHz 的超高頻率進行多軸座標插補，徹底消滅了傳統網路的時基抖動，確保無人機或衛星在進行高動態 HWIL 模擬時，紅外線視軸的絕對幾何準確度。

Automation1 iXC4e 整合了運動控制器與 PWM 伺服驅動器，透過 HyperWire 光纖匯流排可控制多達 12 軸，並支援 EtherCAT、Modbus TCP 等多種通訊協定。該機種最高驅動電壓 340 VDC，峰值電流 30 A，適用於高精度、多軸同步的自動化設備控制，有效節省成本與空間。

打造頂尖的國防與衛星紅外線 (EO/IR) 測試平台沒有單一標準答案，實際的硬體配置將因應您的感測器物理尺寸、真空環境壓力要求以及實驗室機櫃空間而量身打造，如需針對 AMG2 系列雲台或 iXC4e 控制器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級硬體建置經驗，隨時準備為您提供最專業的配置指南。
