太空光電載荷 T-VAC 測試：真空黑體輻射源之熱物理與系統選型



光學地面支援設備 (OGSE) 與發射前驗證之必要性

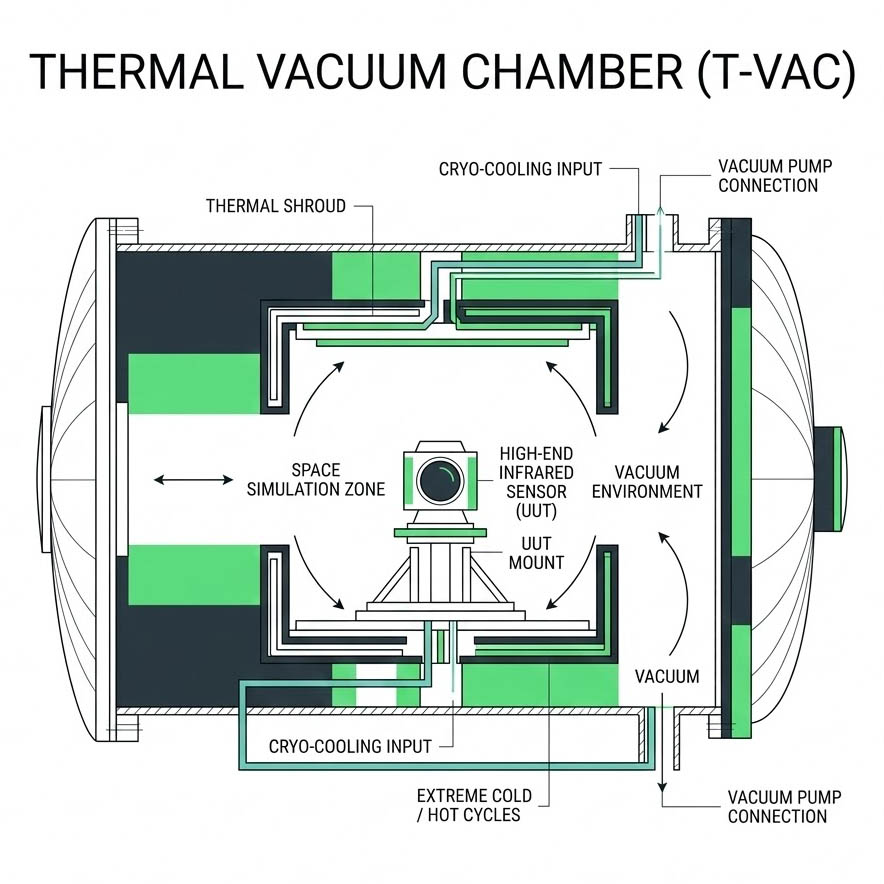

在航太工程中，部署於低軌衛星或深空探測器上的高階紅外線感測器，將面臨極端冷熱交替且缺乏大氣壓力的嚴苛環境，為了確保感測器在進入軌道後能如預期運作，工程師必須在地面建立光學地面支援設備（Optical Ground Support Equipment, OGSE），將感測器置於熱真空艙（Thermal Vacuum Chamber, T-VAC）內進行完整的發射前驗證。

在此驗證過程中，測試系統必須在艙內提供一個精確的熱輻射基準（即真空黑體），用以模擬深寒的太空背景或是高溫的地球表面特徵，然而，將一台精密的溫度控制設備放入深度真空中運作，會直接面臨基礎熱力學定律的改變，在缺乏空氣對流的環境下，熱能的傳遞僅能依賴傳導與輻射，這導致輻射板的均勻度控制、極端溫度的動態切換，以及透過觀測視窗的光子衰減，成為三大極具挑戰性的工程難題。

工程實務中的三大真空熱物理難題

在設計與執行 T-VAC 艙內的紅外線特性化測試時，測試系統需克服以下三個核心問題：

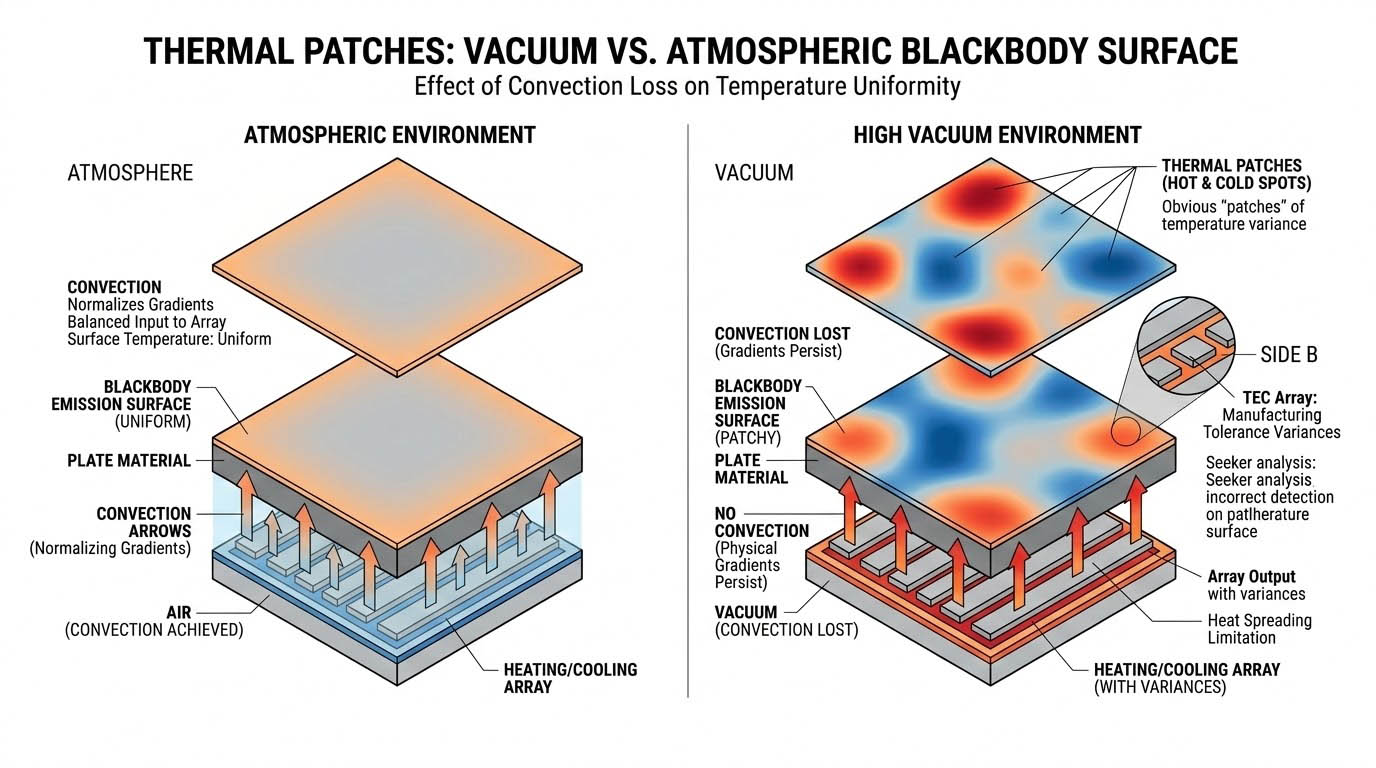

對流喪失下的熱梯度與空間均勻度崩潰

在常溫常壓的實驗室中，黑體輻射板表面的微小溫度不均，可以部分藉由周遭空氣的微對流來達到熱平衡，但在高真空環境下對流效應完全消失，這表示黑體背板加熱或制冷陣列所產生的任何物理熱梯度，都將直接、毫無修飾地傳導至發射表面，若輻射板的材料熱傳導率不足，或是熱電冷卻器（TEC）的分佈存在微小公差，輻射表面將出現明顯的「冷熱斑塊」。

對於需要執行高精度非均勻性校正（NUC）或空間雜訊評估的太空感測器而言，這些由測試設備自身產生的熱不均勻，將被錯誤地寫入感測器的校正係數中，導致系統升空後產生固定的空間雜訊。

極端溫域下的流體相容性與散熱極限

模擬太空環境需要極寬廣的動態溫度範圍（例如從攝氏零下四十度至攝氏兩百度），單純依賴半導體熱電冷卻器（TEC）無法在高真空中排除如此巨大的熱負載，工程實務上，必須將液體冷卻管路引入真空艙內，以帶走黑體基座的廢熱，這裡隱藏著嚴重的流體力學與材料挑戰：在極低溫與高真空下，一般水基冷卻液會結冰膨脹，而某些化學冷媒則可能侵蝕管路密封環，導致冷媒洩漏；在高度潔淨的 T-VAC 艙中，任何微小的釋氣（Outgassing）或液體洩漏都會瞬間污染價值連城的太空光學鏡片；因此，黑體系統的內部管路與熱交換器，必須能無縫相容於多種特殊冷媒（如氫氟醚 HFE 或矽熱油），以因應不同溫度極限的操作需求。

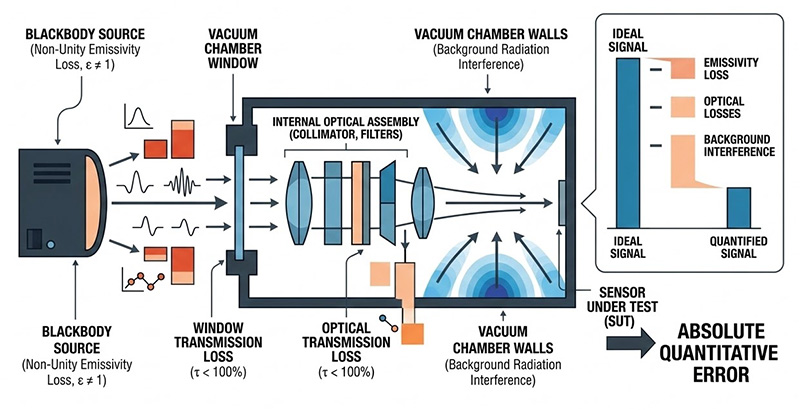

光路衰減與輻射溫度的絕對定量誤差

在 T-VAC 測試中，紅外線光子從黑體發出後，往往需要穿過多層光學元件（例如置於艙內的準直儀、濾光片，或是艙壁的紅外透射視窗）才能抵達待測感測器，純粹的光學物理指出，沒有任何鏡片具備百分之百的穿透率；此外，黑體表面本身無法達到絕對完美的發射率（非單一發射率），且真空艙內壁的背景輻射也會產生干擾。

這些因素疊加，導致感測器實際接收到的「輻射溫度」低於黑體控制器上顯示的「物理溫度」，若系統缺乏動態的輻射度補償演算法與即時環境溫度監測機制，工程師將無法精確換算感測器的絕對靈敏度與響應度。

真空輻射校準的系統化配置邏輯

為了解決上述的高真空均勻度、散熱極限與光學衰減誤差，OGSE 測試架構應採用針對真空環境優化的封閉式控制系統，其配置邏輯可歸納為三個主要方向：

首先，黑體輻射板需採用特殊的高光譜平坦度超黑塗層，並結合高密度的嵌入式溫度探針網路，以在缺乏對流的情況下維持表面均勻；其次，散熱架構需採用「再循環冷卻浴加熱電控制」的雙層物理機制，並確保冷卻迴路對航太級特殊冷媒的絕對相容；最後，控制大腦必須內建即時輻射補償模型，透過讀取外部環境探針數據，自動計算光路衰減，實現物理溫度的預測性過度驅動（Overdrive），以確保最終到達感測器的輻射通量完全準確。

T-VAC 環境專屬的真空黑體方案

客觀量化的真空熱輻射架構

針對太空級感測器在熱真空艙（T-VAC）內的嚴謹測試需求，常規的實驗室黑體無法承受真空環境的散熱限制與釋氣規範，奧創系統推薦導入 SBIR 專為航太應用開發的 Infinity 真空黑體系統 (Vacuum Blackbody System)，此系統透過整合式散熱架構、專利塗層與精確的輻射補償演算法，提供穩定的光學地面支援設備 (OGSE) 基準。

SBIR Infinity 真空黑體，專為 T-VAC 太空模擬設計。提供 -40°C 至 +200°C 寬溫範圍、>99.5% 高且平坦發射率、±0.010°C 高準確度與優異均勻性；支援多種冷卻劑與遠端控制，選配輻射補償與 IRWindows™ 軟體，是太空感測器發射前地面驗證的關鍵設備。

寬溫域控制與多流體相容架構

Infinity 真空黑體（以 VB-04 型號為例）提供 4.5 英吋方形輻射孔徑，標準絕對溫度範圍涵蓋 -40ºC 至 +200ºC。為解決真空中的熱負載問題，系統採用雙層熱管理：利用外部的再循環冷卻水浴將黑體主體初步降溫，再由內部的熱電冷卻器 (TEC) 閉迴路系統進行精密調節。 其冷卻管路設計具備高度的流體相容性，支援包含氫氟醚 (HFE)、乙二醇、矽熱油 (Syltherm) 及水基冷卻液等介質，確保在極端低溫或高溫運作下，系統具備優異的可靠度與零釋氣特性。

真空均勻性與高發射率塗層

針對無對流環境下的熱分佈挑戰，系統將精密溫度感測器直接嵌入貼近輻射表面的位置，在 90% 的有效發射面積內，表面溫度均勻度優於設定點與環境溫差的 98% 或 0.010ºC。 輻射表面採用了具備光譜平坦性的專屬塗層，在中波紅外線 (3µm 至 5.5µm) 波段提供 >99.8% 的發射率；在長波紅外線 (8µm 至 14µm) 波段則維持 >99.5% 的發射率。這確保了在進行多光譜感測器校準時，輻射源特性能高度逼近理想黑體。

自動輻射補償與自動化軟體整合

為解決光路元件造成的衰減誤差，系統提供 自動輻射溫度補償 選配功能，此功能包含一個外置探頭座與環境溫度感測器，控制器會依據使用者輸入的光學衰減係數、目標發射率及即時環境溫度，自動計算並調整黑體的物理設定點，確保感測器接收到的輻射通量準確無誤。 控制主機採用 19 英吋 2U 機架式設計，配備觸控螢幕並標準支援乙太網路、IEEE-488 (GPIB) 及 RS-232 介面。該系統可與 SBIR 的 IRWindows™5 自動化光電測試軟體 深度整合，透過標準化流程自動執行測試腳本與資料收集，降低操作變數並提升 OGSE 測試效率。

若需針對特定真空艙尺寸或更低溫度的極限模擬進行規格評估，歡迎聯繫奧創系統技術團隊，我們將依據您的 T-VAC 設施與待測載荷特性提供專業的系統規劃。
