全面駕馭 5G TDD 網路的複雜時序驗證
為何 5G TDD 對時序精準度有著前所未有的要求？
分時雙工 (TDD, Time Division Duplex) 已然成為 5G 通訊架構中的關鍵方案，其核心運作機制是讓上行網路與下行網路的傳輸共享同一個頻段，並透過時間插槽在兩者之間進行高速切換，這種設計不僅極大地提升了頻譜使用效率，更能依據即時流量需求，動態分配頻寬資源，完美適應現今網路數據不對稱的特性。然而，這份靈活性也帶來了嚴峻的挑戰：對時序精準度的極致要求。隨著 5G 邁向更高頻的毫米波 (mmWave) 頻段，這個挑戰變得尤為突出。
在 5G TDD 系統的時域結構中，每個無線電訊框 (Radio Frame) 具有固定的 10 ms 持續時間，並被劃分為 10 個 1 ms 的子訊框 (Subframe)。每個子訊框再被分解為包含循環前綴 (CP, Cyclic Prefix) 與多個 OFDM 符元的插槽 (Slot)。
此結構的關鍵在於，插槽的持續時間是可變的，當系統在更高的毫米波頻率下運作時，子載波間距會變寬，而插槽長度則會相應縮短，如圖 1 所示，在 15 kHz 子載波間距下，一個插槽佔滿 1 ms；但當間距提升至 240 kHz 時，每個插槽的時間將急遽縮短至 0.0625 ms，這必然導致 OFDM 符元長度的壓縮，其時間尺度輕易地進入次微秒範疇。由於上/下行交遞在此層級進行，任何微小的時序偏差都可能被放大，導致系統效能顯著下降。

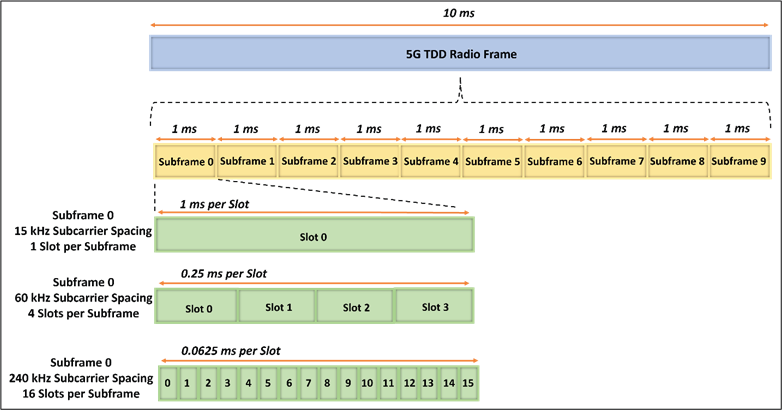

圖 1：一個 10 ms 的 5G TDD 無線電訊框的詳細分解，展示其如何劃分為 1 ms 的子訊框，以及在 15 kHz、60 kHz 和 240 kHz 不同子載波間距下的多樣化插槽配置。
解構 TDD 時序驗證的四大關鍵量測參數
為了確保 5G TDD 網路在如此嚴苛的時間條件下穩定運作，以下四項關鍵的時序量測絕對不容忽視：切換速度指標：上升時間 (Rise time)
此參數用於精確判斷交換元件的反應速度，其嚴謹定義為訊號電壓幅度從 10% 上升至 90% 所需的時間。這個指標直接反映了交換器從「關」到「開」狀態的速度，是確保訊號上升邊緣 (rising edge) 完整性的關鍵。測試儀器必須具備極其出色的上升時間捕捉能力，才能真實還原 5G TDD 訊號的陡峭邊緣。訊號穩定性指標：穩定時間 (Settling time)
此參數定義為訊號從 90% 幅度變化至其穩定狀態最大電位（例如，波動幅度收斂至特定範圍內）所需的過程。如圖 2 所示，在整個穩定時間間隔內，訊號本身仍處於不穩定的震盪狀態，其承載的資料是無效且不可信賴的，它會在上升時間的基礎上，再增加數微秒的額外延遲。若在系統設計中忽略了穩定時間，極有可能對後續資料區塊造成干擾，導致區塊錯誤率 (BLER, Block Error Rate) 升高，最終迫使系統重傳，降低整體網路效能。

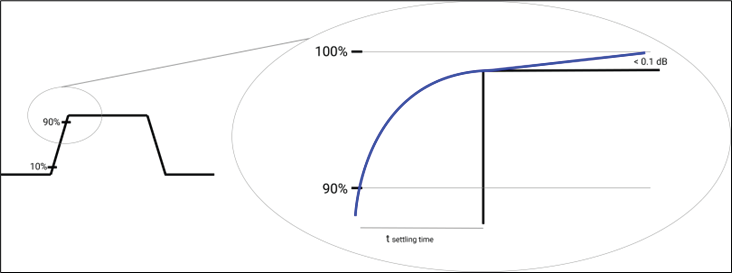

圖 2：脈衝垂直穩定時間的放大檢視圖，呈現了訊號的穩定時間（從 90% 變化至其最大值的 0.1 dB 範圍內），完整的響應時間 = 上升時間 + 穩定時間。
傳輸延遲指標：傳播延遲 (Propagation delay)
此參數定義為訊號從發送端發出，行經整個傳輸路徑到達接收端所需的往返時間總和，過長的傳播延遲會嚴重壓縮有效的傳輸時間窗口，可能導致上行與下行網路的訊號發生重疊與碰撞，如圖 3 所示，理想的時序交遞過程是平滑且均勻的，而時序偏斜則會導致災難性的切換重疊，大幅削弱訊號完整性。

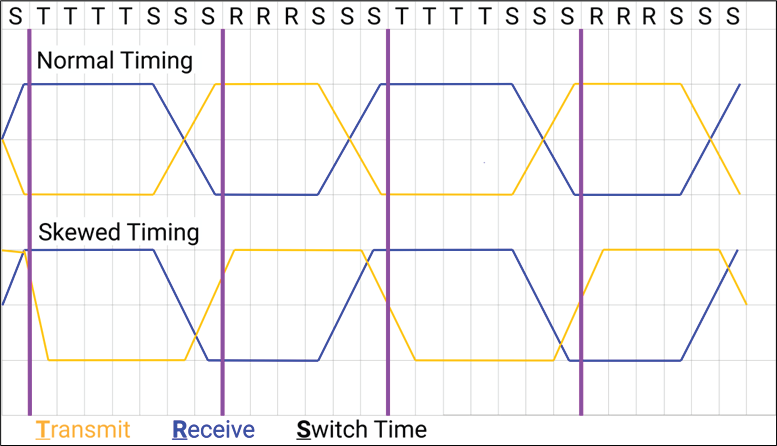

圖 3：理想的 TDD 交換器時序展現出極高的精準度，其發射（黃色）與接收（藍色）操作的交遞過程在指定的延遲幀內均勻且平滑地發生；相較之下，由傳播延遲等因素引起的時序偏斜，則可能導致嚴重的切換重疊與前導資料錯誤等挑戰。
波形完整性指標：波形異常 (Waveform anomalies)
在高速切換過程中，實際波形常伴隨著非理想的現象，諸如過衝 (Overshoot)（訊號瞬間超過其目標電壓）或下衝 (Undershoot) 等。這些異常現象會直接干擾訊號的解調變過程，降低通訊通道的可靠性與穩定性。理想的測試解決方案：Boonton RTP5000 系列，為精準而生
面對上述嚴苛的量測挑戰，工程師需要一套不僅能精準捕捉、更能深入分析這些奈秒級事件的工具；Boonton RTP5000 系列即時 USB 峰值功率感測器 正是為此需求所設計的解決方案。核心技術規格與對應挑戰
- 高速量測速度：具備每秒高達 100,000 次的量測能力，能以極高取樣密度捕捉任何突發、間歇性的異常訊號。
- 極速上升時間：擁有小於 3 ns 的規格，能游刃有餘地跟上並真實還原 TDD 交換器最陡峭的訊號上升邊緣。
- 寬廣視訊頻寬：提供高達 195 MHz 的視訊頻寬，足以處理 5G NR (New Radio) 100-MHz 通道的寬頻特性，避免波形失真。
- 超高游標解析度：達到驚人的 100 ps，提供了超高精度的時間定位能力，能清晰解析出交換器之間極其微小的時序差異。
即時功率處理 (RTPP) 技術：實現無間斷分析
RTP5000 系列 的核心是 Boonton 獨家的即時功率處理 (RTPP) 技術，不同於傳統「擷取-停止-處理」的序列模式，RTPP 的平行處理架構能夠在擷取訊號的同時進行運算，實現了訊號擷取無間斷與零量測延遲。這徹底告別了傳統方法因處理而造成的量測盲區，確保任何威脅 5G TDD 網路完整性的波形異常都將被精準捕獲。進階應用與效益
多通道同步：應對 MIMO 系統的挑戰
在多輸入多輸出 (MIMO) 應用中，挑戰從單一通道升級為多個天線間的協同時序，傳統上監控此類系統需使用昂貴的向量網路分析儀 (VNA)，RTP5000 系列 提供了更具成本效益的替代方案，多個感測器可在同一測試設置下達成精準同步，同時監控大量 TDD 訊號的時序、完整性與延遲，其高達 100 ps 的時間解析度，足以輕鬆解析出 1 到 2 ns 的微小時序差異。實務優化：使用真實訊號進行調校
相較於 VNA，採用 RTP5000 系列的另一大優勢是，它允許客戶直接使用其產品在真實操作下的訊號進行分析，客戶可以在訊號流經 TDD 交換器時，精準地定位延遲來源並進行必要的校正，再透過軟體微調，即可達到最佳化的系統效能。結論：選擇頂尖儀器，確保網路效能
TDD 系統的實現，仰賴於分佈在行動裝置與基地台中的高速發射/接收 (Tx/Rx) 交換元件。時序的精準度與交換器的效能，在 5G TDD 網路應用中具有決定性的重要性。先進的測試解決方案，如 Boonton RTP5000 系列，能夠鉅細靡遺地量測通訊路徑上各節點所經歷的延遲、精準捕捉關鍵訊號現象、量化交換器致動的精確時間。透過選擇業界領先的測試設備，工程師將能徹底消除時序不確定性，客觀、可靠地驗證網路效率，並充分發揮 5G TDD 通訊系統在容量與覆蓋範圍上的巨大潛力。
