解鎖次世代通訊效能：深入剖析 5G 與雷達系統的射頻功率量測挑戰｜從原理、應用到前瞻技術的完整指南

為何精準的射頻功率量測是現代科技的基石？

想像一下，您試圖用傳統的碼錶去測量一輛 F1 賽車在賽道上稍縱即逝的最高時速，結果很可能是錯失關鍵時刻，得到一個遠低於真實的數據，在高速射頻（RF）的世界裡，工程師每天都在面臨類似的挑戰，從 5G 通訊、Wi-Fi 6E 的寬頻傳輸，到先進駕駛輔助系統（ADAS）的雷達脈衝，這些訊號的變化速度與複雜性，早已超越傳統量測工具的能力極限。
不精準的功率量測，可能導致通訊設備訊號品質下降、資料傳輸錯誤率增加，甚至軍用雷達系統無法有效識別威脅，因此，如何精準、即時地捕捉射頻訊號的真實功率，已成為決定終端產品效能與可靠性的核心關鍵，本文將深入剖析現代射頻應用的量測瓶頸，並探討如何透過前瞻技術應對挑戰。

核心挑戰：當訊號速度超越傳統量測極限

隨著無線技術的演進，射頻訊號變得更寬、更快、更複雜，這為功率量測帶來了三大挑戰。

挑戰一：Wi-Fi 與 5G 的超大頻寬

為了實現更高的傳輸速率，Wi-Fi 6/6E 與 5G NR（New Radio）技術採用了高達 160 MHz 甚至更寬的通道頻寬，這對功率感測器的「影像頻寬（Video Bandwidth, VBW）」提出了嚴苛要求，若 VBW 不足，感測器將無法追蹤訊號封包功率的快速變化，如同用慢動作相機拍攝高速移動的物體，最終導致量測到的峰值功率偏低，嚴重影響對裝置發射功率的評估。

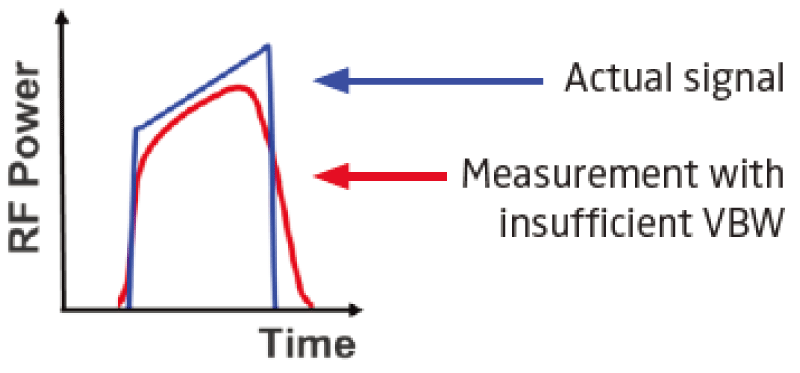

影像頻寬（VBW）直接影響功率感測器追蹤訊號封包的能力，頻寬不足將導致量測失準，而寬廣的 VBW 則能確保對 80/160MHz 這類寬頻訊號進行高精度量測。

挑戰二：雷達與電子戰的超窄脈衝

在雷達與電子戰（EW）應用中，系統常使用奈秒（ns）等級的極窄脈衝來提升目標解析度或進行電子對抗，傳統功率計受限於其響應速度（上升時間）與取樣率，難以精確捕捉這類脈衝的真實輪廓與峰值功率，可能導致上升時間、下降時間、脈衝寬度等關鍵參數的量測失真，進而影響雷達系統的偵測距離與準確性。

挑戰三：複雜數位調變訊號的峰均功率比（PAPR）

在 4G/LTE、5G 等現代通訊系統中，為了在有限的頻譜內傳送更多資料，普遍採用 OFDM 等複雜的數位調變技術，這類訊號具有很高的峰均功率比（Peak-to-Average Power Ratio, PAPR），表示訊號的峰值功率可能遠高於其平均功率，若功率放大器（Amplifier）無法處理這樣的高峰值，將導致訊號失真、頻譜擴散，干擾相鄰通道，因此，準確分析訊號的 PAPR 與統計特性至關重要。

核心原理深入解析：不只是平均功率，看懂峰值功率的意義

為應對上述挑戰，量測技術的核心思維必須從傳統的「平均功率」轉向對「即時峰值功率」的精準捕捉。

何謂即時功率處理（Real-Time Power Processing）？

傳統功率計採用「先擷取、後處理」的模式，在資料處理期間會產生量測盲區（Gaps），可能遺漏關鍵的訊號事件，如突波、掉落或干擾，為此，Boonton 提出了 即時功率處理（Real-Time Power Processing™, RTPP） 技術，這項技術透過專屬的硬體架構，實現了訊號擷取與資料處理的平行運算。
RTPP 的優勢在於「零量測間隙」，它能確保連續不間斷的訊號分析，即使是稍縱即逝的異常訊號也能被可靠捕獲，大幅提升了量測的可信度與準確性。

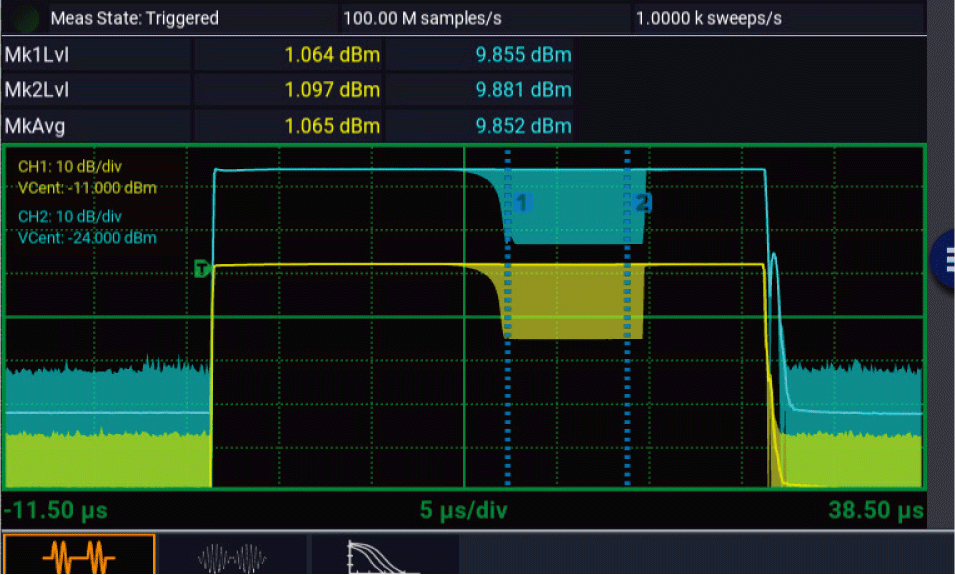

通常會因為傳統功率錶在處理資料時產生擷取間隙而被忽略，但透過 即時功率處理技術™，PMX40 能夠連續擷取訊號，確保不遺漏任何瞬變或掉落的訊號事件

影像頻寬（VBW）與上升時間（Rise Time）的關鍵角色

• 影像頻寬 (VBW)：
  決定了感測器能多快地追蹤訊號功率封包的變化，VBW 越寬，對高速調變或寬頻訊號的峰值功率量測就越準確。
• 上升時間 (Rise Time)：
  代表感測器響應速度，是量測脈衝訊號前緣所需的時間，上升時間越快，對雷達等應用的窄脈衝輪廓描繪就越精確。

這兩項指標是評估功率感測器性能的核心，直接關係到能否應對前述的應用挑戰。

技術方案與規格探討：如何選擇合適的量測工具？

面對嚴苛的量測需求，選擇具備卓越硬體規格的工具是成功的第一步。

關鍵指標剖析：Boonton RTP5000 系列的技術優勢

Boonton RTP5000 系列即時峰值功率感測器 正是為解決上述挑戰而設計的解決方案，它不僅內建了即時功率處理技術，更在關鍵規格上領先業界：

• 195 MHz 影像頻寬：
  業界最寬的 VBW，能輕鬆應對 Wi-Fi 6E 的 160 MHz 通道與未來更寬的通訊頻段，確保峰值功率的真實還原。
• < 3 ns 上升時間：
  極速的響應能力，能精確捕捉 10 ns 等級的超窄雷達脈衝，不錯失任何細節。
• 100 ps 時間解析度：
  提供極其精細的時間軸，能將訊號細節放大檢視，洞察傳統儀器無法發現的波形特徵。
• 100,000 次/秒量測速率：
  基於 RTPP 技術，實現無間隙的高速量測，特別適合分析動態訊號與長時間監控。

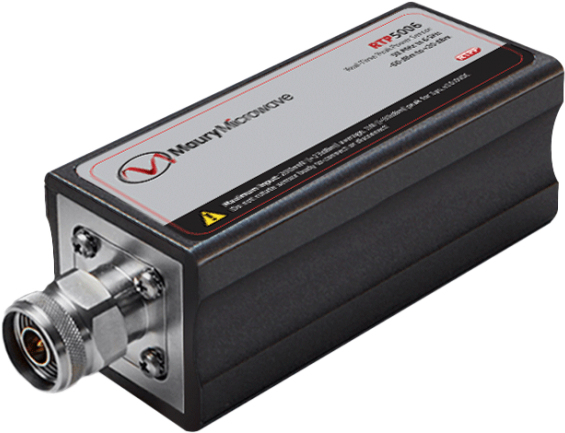

RTP5000 系列提供 50 MHz~40 GHz 頻率範圍、195 MHz 影像頻寬、100 ps 解析度，適用於雷達、電子戰、5G 與無線通訊測試。

規格比較表：RTP5000 vs. 傳統方案

應用場景實戰：克服各領域的量測瓶頸

理論最終需要實踐來驗證，讓我們看看 RTP5000 系列 如何在真實應用中發揮價值。

案例一：Wi-Fi/LTE 多通道（MIMO）同步測試

在 MIMO 系統中，多路天線的功率同步至關重要，透過搭配 PMX40 RF 功率錶，使用者可同時連接最多四個 RTP5000 感測器，並在共用時間基礎上進行同步量測，精準分析各通道間的功率平衡與時序關係，大幅簡化了 MIMO 裝置的開發與驗證流程。

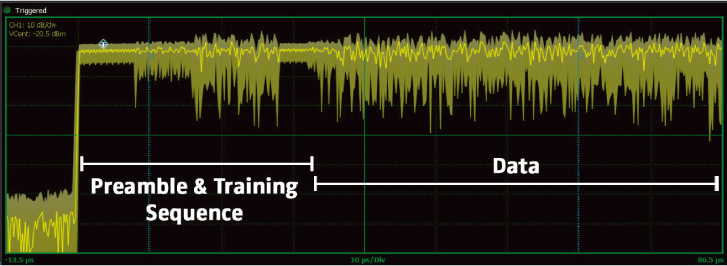

PMX40 可同時連接多個 USB 功率感測器，並透過標記功能（Markers）對特定封包區段進行量測，是 MIMO、波束成形等應用的理想選擇。

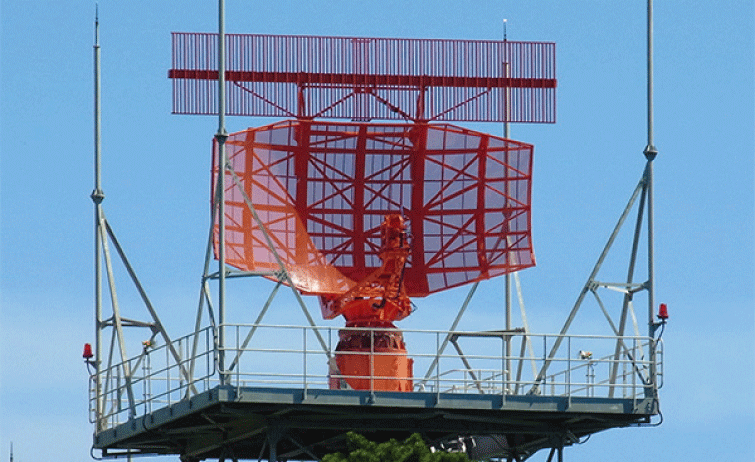

案例二：次級監視雷達（SSR）的精準波形捕獲

次級監視雷達（SSR）的訊號準確性攸關航空安全，其脈衝的上升/下降時間、寬度、功率水平都必須嚴格符合規範，RTP5000 憑藉其 < 3 ns 的上升時間與 100 ps 的時間解析度，能夠完美重現 SSR 脈衝的真實樣貌，再搭配 PMX40 的自動脈衝量測功能，可一鍵計算超過 16 項參數，如過衝（Overshoot）、功率下降（Droop）等，實現快速、精準的系統驗證與故障排除。

憑藉業界領先的上升時間與時間解析度，PMX40 搭配 RTP5000 能精確量測最嚴苛的雷達訊號，並放大檢視波形細節，揭露潛在問題。

案例三：放大器線性度與 CCDF 統計分析

針對前述的 PAPR 挑戰，工程師需要評估功率放大器在處理高峰值訊號時的線性度，透過 PMX40 或 Power Analyzer 軟體的統計模式，使用者可繪製互補累積分佈函數（CCDF）曲線，CCDF 圖表能直觀地顯示不同峰均比出現的機率，透過比較放大器輸入與輸出訊號的 CCDF 曲線，工程師可以快速判斷放大器是否進入壓縮區、產生失真，從而優化設計。

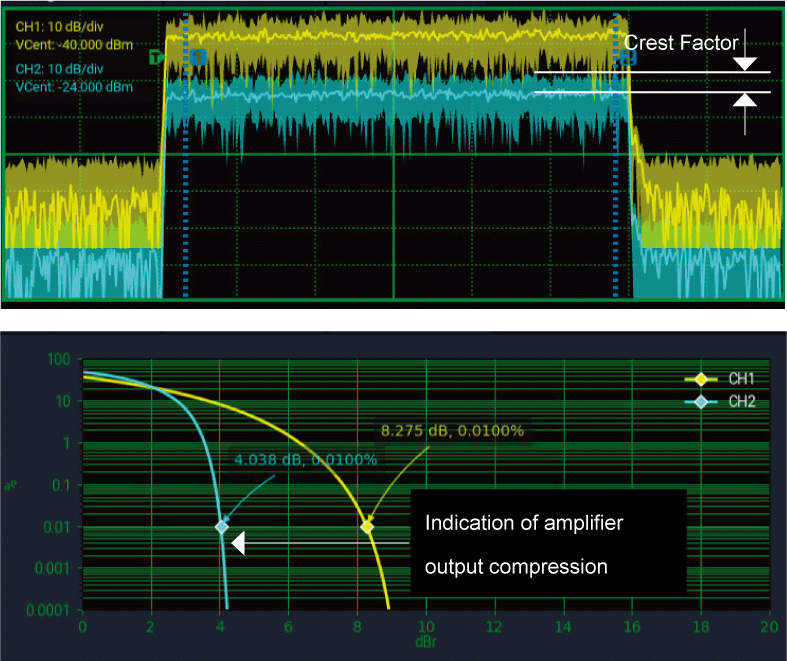

透過比較放大器輸入（黃線）與輸出（藍線）的 CCDF 曲線，可以清楚看出放大器進入壓縮狀態時，訊號的峰均比降低，曲線向左偏移，為評估元件線性度提供了有力依據。

整合性測試平台：從單一感測器到多通道分析儀

高效的量測不僅依賴感測器，更需要一個強大且易用的整合平台。

PMX40 RF 功率錶：簡化複雜量測流程的利器

PMX40 RF 功率錶 將傳統桌上型儀器的穩定性與 USB 感測器的靈活性完美結合，其直覺的多點觸控螢幕讓工程師能輕鬆設定多達四個通道，並在時域與統計模式間自如切換，無論是在研發實驗室進行深度分析，還是在產線上進行快速驗證，PMX40 都提供了一個獨立、高效的解決方案。

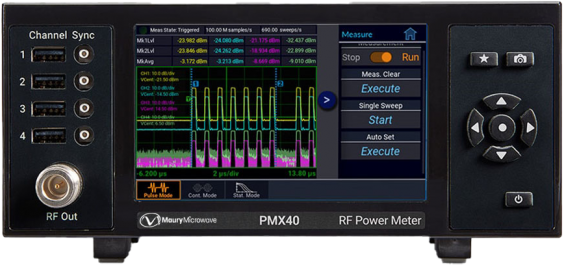

PMX40 射頻功率錶結合高性能 USB 感測器與即時功率處理技術，支援 4 kHz 至 40 GHz 頻率範圍、195 MHz 影像頻寬、100 ps 解析度與同步多通道量測，適用於雷達、無線通訊與射頻功率測試。

PMX40 核心助力規格

軟體如何賦能量測：Power Analyzer 的進階應用

對於需要進行更深度分析或自動化測試的場景，免費的 Power Analyzer 軟體提供了強大的 PC 端控制與分析能力，它不僅支援最多 8 個通道的同步量測，還提供 CCDF 統計分析、多標記量測、資料匯出等進階功能，讓工程師能更靈活地挖掘數據背後的價值。

未來發展趨斯與技術展望

展望未來，隨著 6G、低軌衛星通訊以及更先進的感測技術發展，射頻訊號將朝著更高頻率、更大頻寬、更複雜調變的方向演進，這意味著對功率量測工具的要求只會越來越高，具備即時處理能力、超寬頻寬與極速響應時間的感測器，將繼續扮演不可或缺的角色，而量測儀器的發展也將更強調多通道同步、智慧分析與軟硬體整合，以應對日益複雜的系統級測試挑戰。

精準量測是通往未來的通行證

回到最初 F1 賽車的比喻，現代射頻工程師需要的不再是碼錶，而是一套能捕捉每一個微秒變化的超高速攝影分析系統，從單一元件的特性分析，到複雜通訊系統的整體效能驗證，精準、可靠且無間隙的功率量測都是確保技術成功落地的基石，選擇如 Boonton RTP5000 系列 與 PMX40 功率錶 這樣的前瞻性工具，不僅是為了解決當下的難題，更是為了贏得通往未來的技術競爭力。
