射頻功率量測中影像頻寬 (VBW) 與上升時間的關鍵作用
在當今高速發展的無線通訊和雷達技術領域，射頻 (RF) 功率量測已遠非簡單的平均功率讀數所能涵蓋；隨著訊號調變方案日趨複雜（如 Wi-Fi 6/7 的 OFDMA、1024/4096-QAM），脈衝通訊模式的廣泛應用（如雷達、5G NR 的 TDD 結構），以及多天線系統 (MIMO) 的普及，RF 訊號在時間上的功率變化變得異常劇烈且快速。對於從事 RF 設計、驗證和生產測試的工程師而言，準確地捕捉和分析這些動態的功率變化，是確保產品性能、符合標準規範以及進行有效故障排除的基礎；在眾多 RF 量測參數中，功率感測器的「影像頻寬 (Video Bandwidth, VBW)」及其相關的「上升時間 (Rise Time)」是理解和實現精確量測的兩個極為關鍵的指標。
功率包絡線 (Envelope Power)：動態訊號的真實寫照
傳統上，對於連續波 (CW) 訊號，我們主要關注其穩定的平均功率；然而，現代調變或脈衝訊號的能量並非恆定不變，它們的功率在時間上呈現出一個變化的「包絡線」(Envelope)，功率包絡線是 RF 載波訊號振幅隨時間變化的軌跡，通常是將 RF 載波訊號在一個或幾個週期內進行平均後得到的結果，它直接反映了訊號的瞬時功率水平，包括訊號的峰值 (Peak Power)、谷值 (Valley Power)，以及這些功率水平隨時間變化的速率。
對於工程師而言，準確量測功率包絡線至關重要，因為許多關鍵的訊號特性都與包絡線相關，例如：
- 峰值功率 / 峰值包絡功率 (Peak Envelope Power, PEP)：
這是訊號包絡線上的最大瞬時功率值，對於評估功率放大器 (PA) 的線性度、系統的峰均功率比 (PAPR, Peak-to-Average Power Ratio) 以及避免訊號削波 (Clipping) 至關重要； - 脈衝功率：
對於雷達或 TDD 系統中的脈衝訊號，準確量測脈衝的開啟和關閉期間的功率水平是基本要求； - 平均功率：
雖然是時間上的平均，但對於脈衝或突發訊號，如果瞬時功率包絡線無法被準確捕捉，計算得到的平均功率，特別是脈衝內的平均功率或突發功率 (Burst Power)，也會受到影響； - 峰均功率比 (PAPR)：
PAPR 是峰值功率與平均功率之比，是評估調變訊號動態範圍和 PA 效率的關鍵指標，準確量測 PAPR 依賴於對峰值功率的精確捕捉，這直接與感測器的 VBW 相關。
視訊頻寬 (VBW)：追蹤功率包絡線「速度」的能力
視訊頻寬 (VBW) 是功率感測器量測電路（通常是檢波器後續的低通濾波器）的頻寬，它決定了感測器能夠多快地響應並追蹤輸入 RF 訊號功率包絡線的變化，可以將 VBW 理解為感測器對功率變化訊號的「響應速度限制」。
如果功率包絡線的變化速度快於感測器的 VBW，感測器將無法完全跟隨這些快速波動，導致量測到的包絡線失真，這就像試圖用一個反應遲鈍的感測器去捕捉一個快速閃爍的光訊號，結果只能看到模糊或衰減的亮度變化。
上升時間：訊號和感測器的「敏捷度」
在時域上，功率包絡線的變化速度常常用「上升時間」(Rise Time) 和「下降時間」(Fall Time) 來描述，對於一個理想的階躍訊號，上升時間是訊號從其最終穩定值的 10% 上升到 90% 所需的時間，在 RF 功率量測中，這可以用來描述脈衝訊號的邊緣陡峭程度，或調變訊號包絡線中最快的瞬時變化率。
感測器本身也有一個「響應時間」，通常也以「上升時間」來表徵，這反映了感測器內部電路對輸入功率階躍變化的響應速度，感測器的 VBW 與其自身的響應時間（上升時間）之間存在著緊密的聯繫。
VBW 與上升時間的關係：經驗法則
感測器的 VBW 和其響應時間（上升時間）之間存在一個近似的反比關係，這個關係源於濾波器理論和訊號的時域-頻域轉換特性，一個常用的經驗法則如下：
這個公式表明，要獲得更高的 VBW（即能夠追蹤更快的功率變化），感測器的內部響應時間必須足夠短，對於需要準確量測上升時間極短的脈衝或具有快速包絡線變化的調變訊號，選擇具有足夠高 VBW 的感測器是基本前提。
視訊頻寬不足的嚴重後果：量測誤差與訊號失真
當感測器的 VBW 低於訊號包絡線最快的變化頻率成分時，將會導致：
- 峰值功率被「削波」(Clipping)：
感測器無法捕捉到真實的峰值功率，量測到的峰值會顯著低於實際值，這將導致 PAPR 量測不準確，可能誤判 PA 的線性度，甚至影響對訊號是否發生削波的判斷； - 脈衝波形失真：
脈衝的上升沿和下降沿會變得圓滑，真實的上升時間和下降時間無法被準確量測，脈衝寬度、脈衝週期等參數的量測也會受到影響； - 功率包絡線細節丟失：
對於複雜調變訊號，如 OFDM，其包絡線包含許多快速的瞬時波動，低 VBW 會濾除這些細節，導致無法準確分析訊號的動態特性； - 影響相關量測：
一些基於時域功率波形的量測，如累積分佈函數 (CCDF)，也會因為原始波形失真而產生偏差，間接可能影響對相鄰通道洩漏比 (ACLR) 或頻譜再生長 (Spectral Regrowth) 的分析，因為這些現象與訊號的功率放大和失真密切相關。
這些量測誤差可能導致工程師對產品性能做出錯誤判斷，延遲產品開發週期，甚至導致產品在最終測試或實際應用中出現問題。

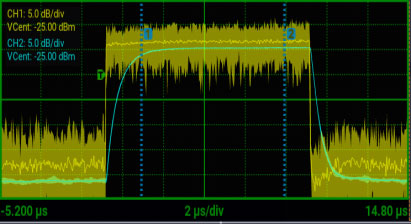

圖 1 圖說：此圖展示了一個具有快速上升和下降邊緣的調變脈衝訊號，以及一個視訊頻寬受限的功率感測器所量測到的波形，可以看出，由於 VBW 不足，感測器無法跟隨真實訊號的快速變化，導致量測到的波形邊緣變得圓滑，峰值功率被低估，未能準確反映訊號的實際功率包絡線，這說明了在量測動態 RF 訊號時，足夠的 VBW 對於確保量測準確性至關重要。
哪些應用「極度」需要高 VBW？
隨著技術的進步，越來越多的應用對功率感測器的 VBW 提出了嚴苛的要求，例如：
- 高性能雷達系統：
現代雷達使用極窄的脈衝（微秒甚至納秒級別），要求感測器具有極快的響應速度和極高的 VBW，以準確量測脈衝功率和時間特性； - 先進無線通訊系統：
- Wi-Fi 6/6E/7 (802.11ax/be):
支援 80 MHz, 160 MHz 甚至 320 MHz 的通道頻寬，採用更密集的調變（1024-QAM, 4096-QAM），這些技術產生的 OFDM 符號包絡線變化速度極快，特別是多使用者排程和多天線 (MIMO) 組合發射時，對 VBW 的需求成倍增加； - 5G NR (New Radio):
廣泛應用 OFDM、載波聚合、以及靈活的時分雙工 (TDD) 框架，TDD 系統在發射和接收之間進行快速切換，要求功率感測器能夠在微秒級別內準確捕捉發射突發訊號的功率，此外，波束成形 (Beamforming) 的快速切換也可能導致天線埠的功率快速變化；
- Wi-Fi 6/6E/7 (802.11ax/be):
- 超寬頻 (UWB) 應用：
UWB 訊號基於持續時間極短的脈衝，其頻譜分佈在非常寬的頻段上，準確量測 UWB 訊號的功率需要具有與其頻寬相匹配的極高 VBW 感測器； - 快速跳頻或頻率捷變系統：
訊號功率在不同頻率點之間快速跳躍，要求感測器能夠在極短的穩定時間內提供準確讀數，這與高 VBW 直接相關。
選擇合適的量測工具：高 VBW 感測器與功率分析儀
面對這些高要求的應用，選擇具有足夠 VBW 的 RF 功率量測設備是確保量測準確性和可靠性的關鍵，這不僅僅是選擇一個頻率範圍或功率範圍合適的感測器，更需要仔細評估其動態響應能力。
為此，奧創系統 (Ultrontek) 提供了高性能的解決方案，例如，Boonton RTP5000 系列即時功率感測器專為捕捉和分析快速瞬態 RF 訊號而設計，該系列感測器提供了業界領先的視訊頻寬，最高可達 195 MHz (例如 RTP5008 型號提供 165 MHz VBW)，這使得 RTP5000 系列成為量測具有寬通道頻寬（如 Wi-Fi 的 80 MHz, 160 MHz 甚至更高）和快速功率變化的訊號的理想選擇，能夠準確捕捉訊號的峰值功率、PAPR 和詳細的時域功率波形。
除了高性能感測器，搭配功能強大的功率計或功率分析儀也至關重要，例如，Boonton 4500C 峰值功率分析儀能夠與高 VBW 感測器配合，提供詳細的時域波形顯示、自動脈衝參數量測（上升時間、下降時間、脈衝寬度等）、統計分析（如 CCDF）以及觸發和閘控量測功能，極大地提高了分析複雜訊號的能力。
奧創系統 (Ultrontek) 作為 RF 量測解決方案的提供者，提供一系列全面的射頻功率計與感測器系列，以滿足各種應用需求，這包括了不同頻率和功率範圍的感測器，以及不同功能的功率計，除了上述的 RTP5000 系列和 4500C 分析儀，還有提供實時功率量測能力的RTP4000 系列即時功率感測器，具有連接彈性的CPS2000 連接式功率感測器，以及針對不同量測需求的Boonton 峰值、CW 及平均功率感測器等，工程師在選擇設備時，應綜合考慮被測訊號的特性（頻率、功率、調變類型、脈衝特性）以及所需的量測類型（峰值、平均、脈衝、時域波形分析），確保所選感測器的 VBW 足以應對訊號最快的功率變化速度。
結論
對於現代 RF 測頻應用的工程師而言，視訊頻寬 (VBW) 和感測器的響應時間（上升時間）是兩個不容忽視的關鍵參數，它們直接決定了功率量測設備能否準確捕捉和分析複雜、動態 RF 訊號的功率包絡線；在 Wi-Fi 7、5G NR、雷達等對訊號動態性要求越來越高的應用中，選擇具有足夠高 VBW 的高性能感測器，並搭配功能強大的功率分析儀，是獲得精確量測結果、確保產品性能和加速開發流程的基石；忽視 VBW 的重要性可能導致量測誤差，進而影響設計決策和產品品質；因此，在規劃 RF 量測方案時，請務必將 VBW 作為一個核心考量因素。
