光電測試標靶與目標輪選型：幾何公差與熱物理極限解析



空間頻率與系統解析度測試的物理基準

在評估光電感測器（如前視紅外線 FLIR、可見光相機）的空間解析度與熱靈敏度時，測試系統必須向待測物（UUT）投射具備特定空間頻率與精確幾何形狀的物理圖案，這些圖案即為「測試標靶（Targets）」。

在進行最小可解析溫差（MRTD）或調變轉換函數（MTF）測試時，測試標靶的物理邊緣銳利度與尺寸精度，直接決定了測試結果的公信力，若標靶邊緣存在微觀的毛刺，或四條線（4-Bar）的寬度與間距存在加工誤差，這些「設備自身的幾何瑕疵」將被待測物的感測器捕捉，並錯誤地解讀為感測器本身的解析度下降；同時，為了在自動化測試中快速切換不同頻率的標靶，系統需要依賴「目標輪（Target Wheel）」進行物理位移，如何在極端溫差環境中維持機械定位的絕對精準，是建構測試平台的核心挑戰。

標靶與定位機構實務中的三大工程難題

在設計與採購用於高階光電測試的標靶與目標輪系統時，工程師必須克服以下三個層面的物理與機械問題：

微觀加工公差與幾何邊緣退化

現代高畫素紅外線感測器的瞬時視場角（IFOV）極小，這要求測試標靶的特徵尺寸必須微縮至千分之幾英吋的級別， 在這種微觀尺度下，傳統的機械加工無法產生完美的幾何邊緣，若採用光蝕刻、電鑄或雷射切割製程，其邊緣仍可能產生微小的熱影響區或不規則斜角，對於執行 MTF 測試的狹縫標靶（Slit Targets）而言，狹縫寬度的微小公差會直接改變訊號的傅立葉轉換結果，導致空間頻率響應曲線失真，測試系統必須確立嚴格的尺寸容許誤差分級標準，才能確保高頻率測試的物理有效性。

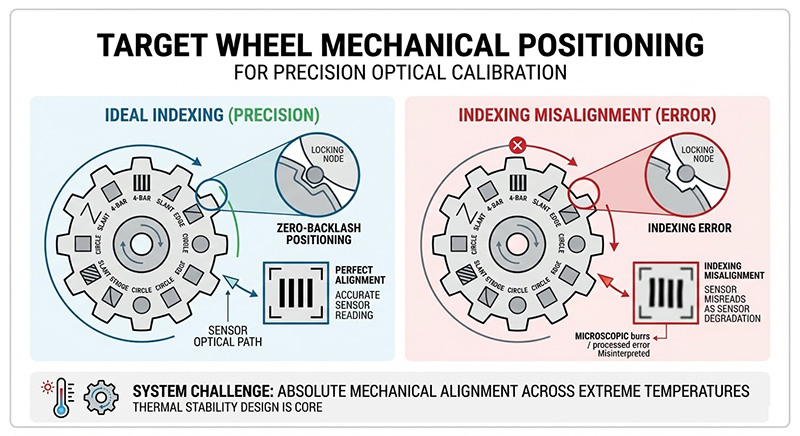

目標輪機構的機械背隙與熱源干擾

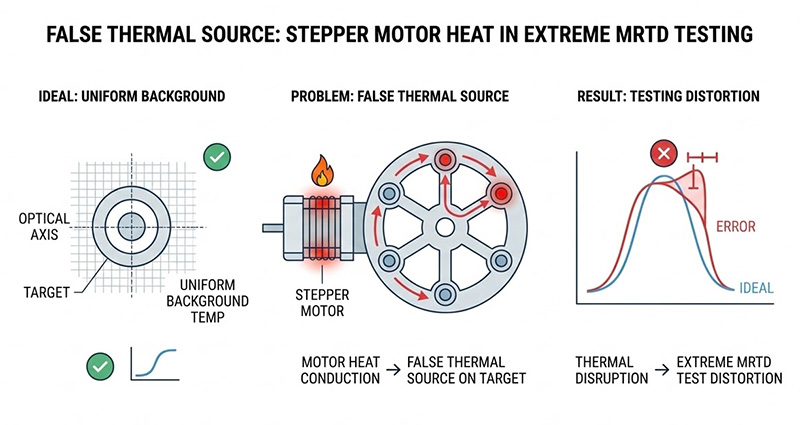

在自動化測試中，目標輪必須頻繁旋轉以切換標靶，傳統的直接驅動馬達在定位時存在「機械背隙（Backlash）」，這會導致標靶每次停靠的物理座標產生微米級的隨機漂移，破壞無窮遠投射的光軸一致性，更嚴重的物理衝突在於熱力學：若目標輪採用需要持續供電以維持扭矩（Holding Torque）的步進馬達，馬達線圈產生的廢熱將直接傳導至金屬輪盤與標靶上，在進行溫差僅有幾十毫開爾文（mK）的極限 MRTD 測試時，這種由馬達產生的虛假熱源會嚴重破壞背景溫度的均勻性。

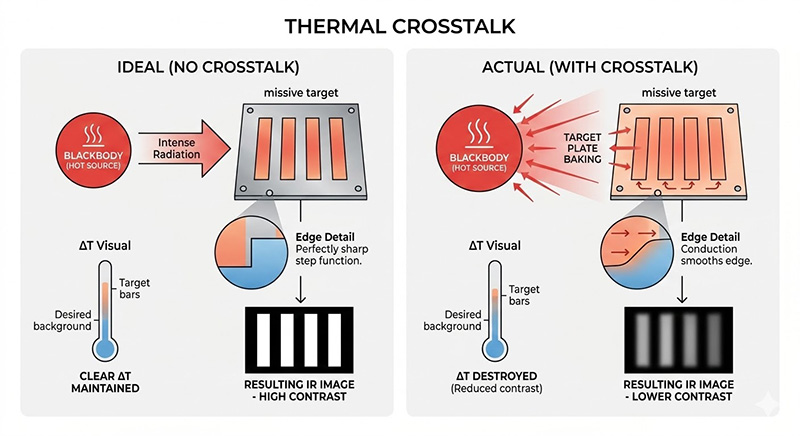

熱輻射傳導與標靶對比度喪失

發射式標靶安裝於高溫黑體前方，兩者距離通常不到一公分，黑體的強烈熱輻射會不可避免地烘烤標靶金屬板，若目標輪與標靶的「熱質量（Thermal Mass）」不足，或缺乏有效的熱隔離與遮蔽結構，標靶整體的物理溫度將會被黑體拉高。這不僅會摧毀系統設定的精確微小溫差（ΔT），熱能更會沿著標靶的幾何邊緣產生熱傳導，使銳利的溫度邊界變得平緩。這種「熱串擾」會直接削弱紅外線影像的高頻對比度。

目標輪與標靶的系統化配置邏輯

為解決加工公差、機械背隙與熱傳導干擾，光電測試實驗室在選型時應依循以下三大配置邏輯： 首先，標靶必須依據特徵尺寸採用分級的極限公差標準，並支援發射式與反射式塗層以適應不同輻射需求，其次目標輪傳動機構必須採用「零背隙（Zero-backlash）」設計，並採用無需維持扭矩的定位機制以消除馬達廢熱；最後，目標輪的物理結構必須整合高熱質量材質、隔熱板與遮蔽設計，從熱物理層面阻絕黑體輻射對標靶背景溫度的干擾。

客觀量化的標靶與定位機構選型

針對實驗室與產線對光電感測器進行嚴格的 MRTD、MTF 或視軸校準需求，奧創系統推薦導入 SBIR 的 300 系列目標輪 以及其 高精度光電量測目標板，這些組件完全符合 MIL-STD-1859 等軍規測試標準，提供可靠的機械與熱力學基準。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

嚴苛幾何公差與多樣化標靶選擇

SBIR 提供運用傳統加工、光蝕刻、電鑄、放電加工 (EDM) 與雷射切割等製程製造的精密目標板，其標準容許誤差極為嚴格：

• 大於 0.0050 英吋的特徵，公差為 ± 0.0005 英吋。
• 0.0030 至 0.0049 英吋的特徵，公差為特徵尺寸的 ± 10%。
• 小於 0.0030 英吋的特徵，公差達 ± 0.0002 英吋。

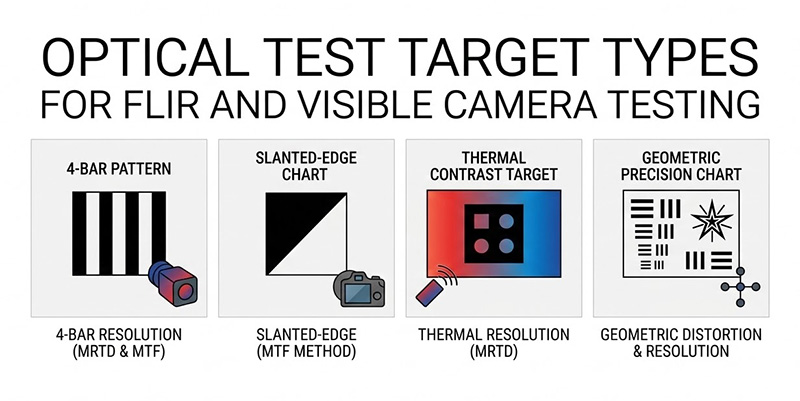

標靶類型涵蓋用於 MRTD 的四條線 (4-Bar) 與多重 4-Bar、用於 MTF 的狹縫/邊緣 (Slit/Edge)、用於對位與視軸校準的針孔 (Pinhole) 與十字圖樣，以及用於演算法評估的阿賓頓 (Abingdon) 與相關性目標板。標靶可選擇發射式 (高發射率黑塗層) 或反射式 (高反射率鍍金) 配置。

零背隙定位與高熱穩定性目標輪設計

SBIR 300 系列電動目標輪 專為搭配差分黑體與積分球設計，其機械結構採用了關鍵的 零背隙 (zero-backlash) 定位機構，確保標靶孔位切換的重複性優於 0.001 英吋，為了克服馬達廢熱干擾，此設計 無需維持扭矩 (holding torque) 即可牢固保持目標位置，消除了多餘的熱能產生；在熱力學設計上，目標輪整合了遮蔽 (shielding)、隔板 (baffling) 與高熱質量 (high thermal mass) 結構，最大程度降低黑體輻射的熱傳導，確保背景溫度的絕對穩定。

邊緣混疊消除與共軸對準照明器

在機構安裝上，輪載目標板安裝於對位孔中，並具備 0度、45度與 90度的對位參考標記，使用者可微調目標相對於待測物的方位，以徹底消除像素取樣時的邊緣混疊 (edge aliasing) 現象，針對多感測器系統的共軸校準需求，300 系列可選配 可見光對準照明器，該照明器可移入光路中提供目標背光；由於目標板在紅外線與可見光源切換期間保持絕對靜止，此設計允許系統以無可挑剔的精度執行紅外線至可見光的視軸對準 (Boresight) 測試。

若需針對特定的待測物空間頻率計算特徵尺寸，或評估目標輪與您現有黑體、準直儀的整合相容性，歡迎聯繫奧創系統技術團隊，我們將提供客觀的系統與標靶選型規劃。
