突破軍規感測器氣密銲接極限：HermeSys 雷射縫焊系統與 iXC4e 控制



在前沿國防與航太製造領域中，從部署於高空長程無人載具（HALE UAV）的光電/紅外線（EO/IR）尋標莢艙，到低軌道（LEO）衛星上的通訊感知一體化（ISAC）陣列模組，皆面臨著最嚴苛的環境生存考驗，這些造價數百萬美元的感測器內部，佈滿了對濕度與氣體極度敏感的精密微透鏡、微機電（MEMS）陀螺儀與高頻射頻晶片。

為了確保這些元件在經歷發射時的劇烈震動、太空中的超高真空，以及平流層的極端溫差時不會發生內部結露或釋氣污染，工程師必須對其鈦合金或鋁合金外殼進行絕對的「氣密封裝（Hermetic Sealing）」，在航太工業中，連續的「雷射輪廓銲接（Laser Seam Welding）」是實現最高等級氣密性的唯一解答，然而長期專注於高階雷射加工與精密運動控制，當我們檢視感測器封裝產線時會發現傳統的雷射銲接機台正面臨物理與控制學的死胡同：現代軍規感測器的外殼不再是單純的圓柱體，而是充滿高低起伏的複雜 3D 幾何；同時，雷射銲接過程中所產生的熱量，極易穿透薄金屬殼，將內部脆弱的紅外線感測器瞬間摧毀，本文將純粹從 3D 空間幾何追蹤、雷射熱動力學以及自動化夾持變形出發，深度剖析現代航太封裝工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太氣密封裝規範：軍規感測器的熱與幾何容忍度

在探討具體的銲接機台痛點之前，我們必須先理解指導這些尖端航太元件的製造準則，以美軍針對微電子與光電元件的 MIL-STD-883 氣密性測試標準為例，對於雷射銲接的「輪廓一致性」與「熱影響區（Heat-Affected Zone, HAZ）」提出了毫無妥協餘地的要求；在雷射輪廓銲接中，雷射必須以極高的頻率發射脈衝，讓每一個熔池（Melt Pool）精準覆蓋前一個熔池的百分之七十到八十，形成完美的連續魚鱗紋銲道，藉此達到阻絕氦氣或水氣分子滲透的絕對氣密；規範要求，在整個 3D 銲接軌跡中，雷射焦點與材料表面的相對距離變化不得超過幾十微米，同時銲接所產生的熱穿透深度必須受到嚴格限制，若熱影響區過深，將會導致內部的 ISAC 高頻通訊電路板發生翹曲，或使紅外線感測器的低溫冷卻器（Cryocooler）永久失效；這種對「3D 焦點絕對鎖定」、「零熱累積偏差」與「薄殼零變形」的三重極限要求，直接宣判了傳統 2D 旋轉分度盤搭配一般工業機器手臂的死刑。

工程實務上的三大軍規感測器氣密銲接難題剖析

在上述嚴苛的物理限制與軍規框架下，研發工程師在建構次世代軍用 UAV 與衛星感測器封裝產線時，無可避免地會面臨三道極難跨越的技術高牆。

3D 複雜輪廓的「焦距流失」與銲道崩塌

現代 ISAC 模組或紅外線莢艙的外殼，為了符合空氣動力學或安裝空間的限制，其封裝接縫往往不再是平坦的 2D 圓形，而是包含了階梯狀的高低落差、橢圓形甚至是不規則的 3D 空間曲線，當使用傳統的 2D 單軸旋轉台（Rotary Stage）來旋轉這些感測器進行銲接時，只要接縫處的高度發生變化，雷射光束就會立刻「脫離焦距（Out of Focus）」，雷射能量密度（Fluence）對焦距極度敏感，只要焦點偏移了零點幾毫米，原本足以熔化鈦合金的高能量光斑，就會瞬間發散變大，導致熔深不足，形成致命的氣密漏洞（Leak Path）；若試圖仰賴外部機架的 Z 軸來跟隨這些高度變化，傳統滑台的響應速度根本無法與高速旋轉的轉盤匹配，導致在爬坡或下坡的輪廓處產生嚴重的幾何滯後（Following Error），徹底摧毀了銲道的一致性。

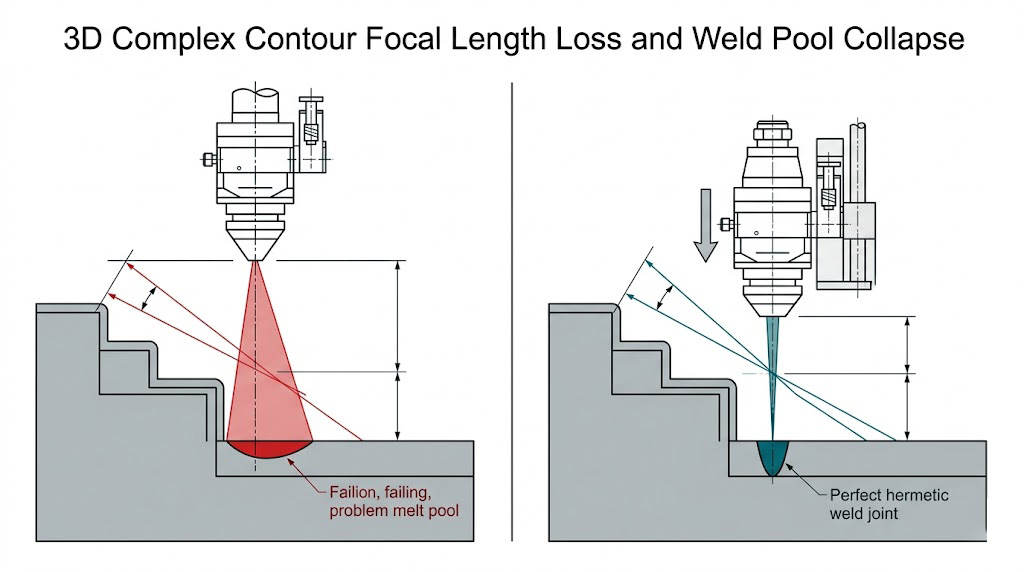

3D輪廓焊接問題與對策：左側因焦距流失導致雷射發散，熔池崩塌；右側雷射頭自動對焦，實現完美氣密焊接。

轉角降速時的「熱影響區（HAZ）失控」與內部零件燒毀

第二個難題發生在雷射脈衝的觸發邏輯與熱動力學衝突上，在傳統的控制架構中，雷射通常是由上位機透過「時域觸發（Time-Domain Triggering）」來控制，亦即設定雷射每秒固定擊發特定次數的脈衝，當感測器外殼呈現圓角矩形或複雜幾何時，旋轉機構為了維持物理上的動態平滑，必須在進入轉角時減速，並在直線段加速，在這種「定時擊發」的邏輯下，當機台在轉角處減速時，雷射脈衝在空間中的物理距離就會嚴重擠壓在一起，這會導致該區域的脈衝重疊率從設定的百分之八十，瞬間飆升至百分之九十九；這種過度集中的能量會引發極度嚴重的熱累積（Heat Accumulation），高溫會輕易擊穿薄殼金屬，不僅在表面留下焦黑的燒穿痕跡，那股無法消散的熱浪更會直接輻射進感測器內部，將造價昂貴的紅外線透鏡鍍膜與 ISAC 高頻天線瞬間摧毀。

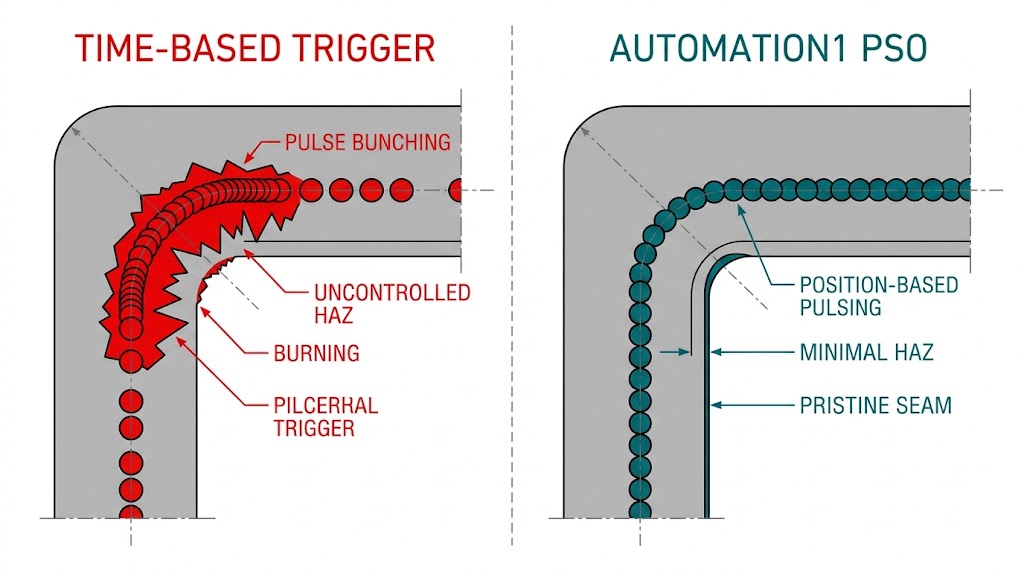

本圖對比激光脈衝觸發模式：左圖“時間基觸發”導致脈衝堆積與燒灼（失控熱影響區）；右圖“Automation1 PSO”採用位置基觸發，確保均勻分佈與無瑕焊縫（極小熱影響區）。

薄殼金屬的「夾持變形」與自動化上下料瓶頸

最後一個難題在於產線的自動化與材料力學。為了減輕無人機與微型衛星的酬載重量，感測器外殼通常採用極薄的航太級鋁合金或鈦合金，在銲接前，必須將上下兩半部的外殼緊密壓合，如果使用傳統的手動夾具或不可控的氣壓缸，粗暴的夾持力往往會導致這層薄殼發生微觀的彈性形變，當雷射銲接完成並釋放夾具後，外殼的應力回彈會直接扯裂剛凝固的脆弱銲道，導致氣密測試失敗；此外為了達到高產能，機台必須支援機器手臂的高速上下料，但複雜的感測器往往缺乏標準的對位特徵，導致機器手臂放入工件時產生微小錯位。缺乏運動學定位與精準力道控制的夾持系統，是阻礙高階航太封裝走向全自動化的最後一哩路。

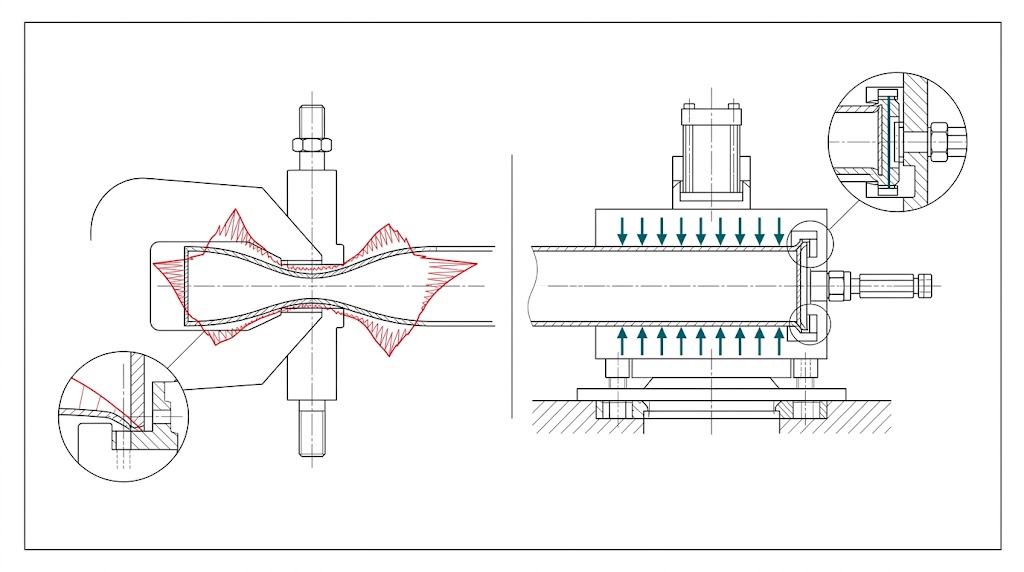

圖解薄殼夾持變形（左，紅線）與主動氣動零失真對齊（右，藍線）之對比。

面對上述嚴苛的 MIL-STD-883 氣密規範與精密感測器的熱容忍極限，單純依賴購買泛用型的旋轉馬達與標準自動化滑台，最終不可避免地將陷入無止盡的焦距流失、熱穿透燒毀與夾持良率低下的泥沼中，我們推薦經過全球頂尖國防與醫療器材實驗室驗證的「實體硬體與控制產品」，從 Aerotech 專用的雷射銲接一體化機台，到徹底消滅熱影響區的智慧驅動器，打造一站式的高階氣密封裝解決方案。

完美鎖定 3D 幾何焦點的實體載體：Aerotech HermeSys 氣密輪廓銲接系統

針對複雜 3D 外殼的焦距流失與幾何滯後難題，我們提供 Aerotech HermeSys 系列氣密輪廓銲接系統 (Hermetic Seam Welding System)，這是一台專為高階雷射銲接最佳化的緊湊型一體化工作站，HermeSys 的核心在於其強大的 4 軸空間運動配置，它將負責旋轉感測器的「高動態直接驅動旋轉軸 (Direct-drive rotary axis)」，與具備 14 毫米垂直行程的「高速 Z 軸 (14 mm vertical travel)」完美結合在極高剛性的底座上，當處理具備高低起伏的 3D 銲接軌跡時，HermeSys 的 Z 軸能以極高的動態響應即時微調高度，確保雷射焦點永遠完美貼合感測器外殼的三維曲面，徹底根絕熔深不足與氣密失效的風險。

HermeSys 雷射縫焊系統專為精密焊接需求設計，搭載直接驅動技術與3D焊接功能，支援靈活夾具與即時路徑轉換，提升焊接品質與效率。


Hermetic Seam Welding for Medical Device Manufacturing

終結熱影響區與通訊延遲的大腦：Automation1 iXC4e 伺服驅動控制器

面對轉角降速帶來的熱影響區 (HAZ) 失控與雷射脈衝過度重疊，我們推薦導入 Aerotech 革命性的控制硬體：Automation1 iXC4e 進階 PWM 伺服驅動控制器，iXC4e 是一台將「Automation1-iSMC 運動控制器」與「高階伺服驅動器」完美融合的產品，您無須外掛龐大的工業電腦即可控制整個 HermeSys 雷射縫焊系統，更關鍵的是，iXC4e 內建了航太製造的殺手級硬體功能：位置同步輸出 (Position Synchronized Output, PSO)，PSO 徹底取代了危險的「時域觸發」，它在 iXC4e 的硬體底層，以 50 奈秒的極低延遲讀取 HermeSys 多軸編碼器的真實 3D 向量距離，不論機台在矩形感測器的轉角處如何減速，PSO 都嚴格保證雷射「唯有在走過指定的物理微米距離時」才會擊發，這確保了雷射脈衝在 3D 空間中的重疊率永遠維持在完美的固定值，徹底消滅了熱累積現象，為您內部脆弱的 ISAC 射頻晶片與紅外線鏡頭提供絕對的安全防護。

空間域脈衝觸發技術，消除了在加速期間雷射能量的過度累積，並確保雷射脈衝根據實體軸向編碼器的回饋，精確地落在正確位置。

實現零變形全自動量產：主動氣動夾爪 (-CA2) 與運動學棧板 (-MH1) 系統

為了突破薄殼金屬的夾持變形與機器手臂上下料的瓶頸，Aerotech 在 HermeSys 硬體平台上提供專屬的自動化產品選項： 首先是 -CA2 主動氣動夾爪模組 (Active pneumatic clamp assembly)，這套夾持系統配備了獨立的馬達與位置回饋裝置，能對薄壁鈦合金外殼施加極度精準、柔和且可程式化的壓合力道，徹底消除傳統夾具帶來的應力變形；其次，搭配 -MH1 運動學棧板系統 (Pallet system with kinematic mount)，這套系統在棧板與旋轉軸之間採用了具備寬容接收角的高精度運動學對位介面，這使得外部的機器手臂能以極高的速度將裝載好感測器的棧板粗略放入，系統便會利用物理幾何自動完成微米級的精準定位，且內部整合的真空饋通 (Vacuum feed-through) 機制能瞬間鎖定工件，這種無縫的硬體整合，將最高難度的軍規感測器 3D 氣密封裝，推向了無人化 24/7 全自動量產的新境界。

搭載 14mm 垂直行程，支援複雜 3D 焊接路徑，並提供直接驅動旋轉軸與氣動夾具選項，確保穩定的焊接接觸；
X/Z 長行程可支援最大 100 x 100 mm 工件，並適用 50-400 mm 的焦距範圍，滿足多樣化應用需求。


搭載被動夾具，提升工件固定穩定性，雷射焊接頭僅供參考示意


訂購資訊，HermeSys 資料表下載 >

打造頂尖的國防光電與 ISAC 衛星感測器封裝產線沒有單一標準答案，實際的硬體配置將因應您的感測器幾何尺寸、雷射源波長焦點以及全自動產線的整合深度而量身打造，如需針對 HermeSys 雷射縫焊系統或 iXC4e 控制器進行深入的硬體選配與自動化夾具客製化建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級雷射封裝建置經驗，隨時準備為您提供最專業的配置指南。
