極低溫紅外線背景模擬：無溫控室環境下之黑體輻射源架構



低背景輻射測試與傳統溫控室的限制

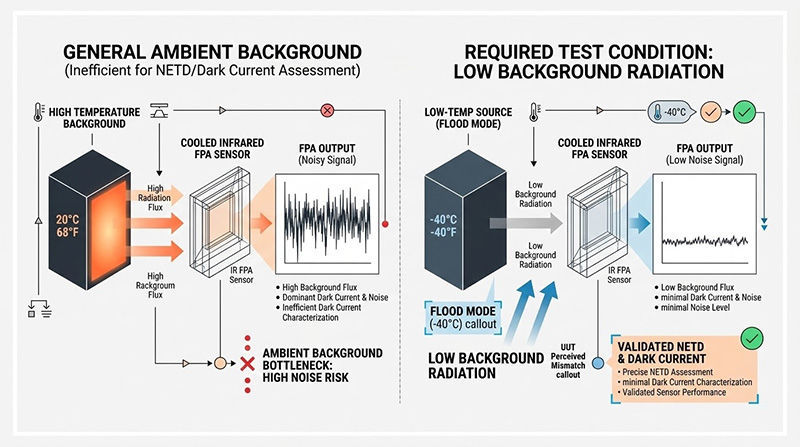

在研發與驗證高靈敏度紅外線感測器（如冷卻式中長波紅外線焦平面陣列）時，工程師必須評估感測器在「低背景輻射」條件下的雜訊等效溫差（NETD）與暗電流特性，為了模擬寒冷的高空或深冬地面背景，測試系統必須在泛光模式（Flood Mode）下，向感測器提供一個大面積且溫度極低（例如攝氏零下四十度）的絕對均勻熱輻射源。

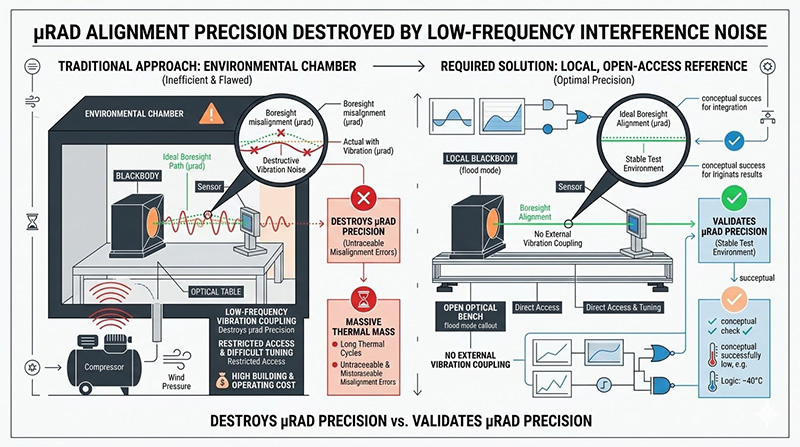

傳統的工程做法，是將感測器與黑體輻射源一同放置於大型的環境溫控室（Environmental Chamber）內，然而，溫控室的建置與運作成本極其高昂，從物理測試的實務面來看，溫控室具備龐大的空間熱質量（Thermal Mass），這導致改變測試溫度的升降溫週期動輒耗費數小時，此外，厚重的金屬艙門與視窗阻礙了工程師對光學平台的即時微調，且溫控室壓縮機運轉時產生的劇烈機械震動，會直接耦合至光學桌上，產生足以破壞微拉弧度（µrad）對位精度的低頻干擾雜訊，在常規實驗室空間中建立一個「局部、開放式」的極低溫輻射基準，成為提升測試產能的關鍵工程需求。

無溫控室極低溫模擬實務中的三大物理難題

要在缺乏整體環境溫控的常溫實驗室（例如攝氏二十五度）中，將一塊大面積的金屬輻射板精準控制在攝氏零下四十度，系統工程師必須克服以下三個核心問題：

跨越極端溫差的散熱極限與熱泵負載

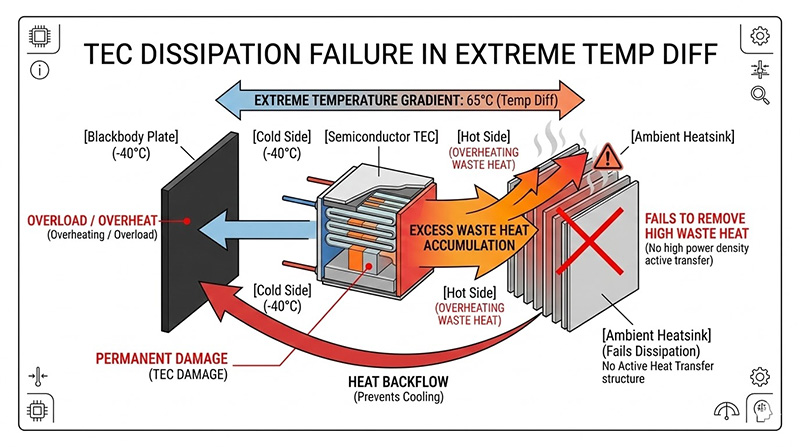

黑體輻射板通常依賴半導體熱電冷卻器（TEC）進行精密溫度控制，TEC 的物理運作機制是將熱能從冷端（輻射板）抽取並轉移至熱端（散熱基座），在常溫環境下將輻射板降至零下四十度，意味著 TEC 必須跨越超過攝氏六十五度的巨大溫度梯度，單純依賴氣冷散熱片或一般水冷，無法有效帶走 TEC 熱端所累積的龐大廢熱，若熱端無法有效散熱，熱能將會回流至冷端，導致系統不僅無法達到極低溫，TEC 更可能因為過載而永久損壞，因此，系統必須具備極高功率密度的「主動式熱轉移物理架構」。

常規大氣環境中的冷凝與結霜災難

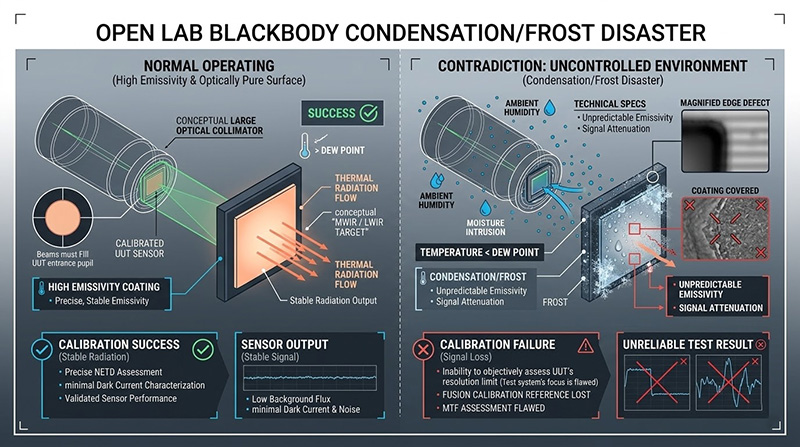

在未經濕度控制的開放實驗室中，空氣中含有大量水氣，當黑體輻射表面的溫度低於環境的露點溫度（Dew Point）時，空氣中的水分子會瞬間在表面凝結成水滴；當溫度進一步降至冰點以下，水滴會結成冰晶或霜層。 從光學與輻射度學的角度來看，水與冰在紅外線波段具備極強的吸收與反射特性，一旦黑體表面結霜，其原本經過精密設計的高發射率塗層將被徹底覆蓋，導致系統發射率產生無法預測的劇烈改變，這會使感測器接收到的輻射能量大幅衰減，導致校準數據完全失效，要維持表面的光學純淨度，必須從物理上隔絕周遭的大氣濕氣。



極低溫下的空間熱梯度與均勻性崩潰

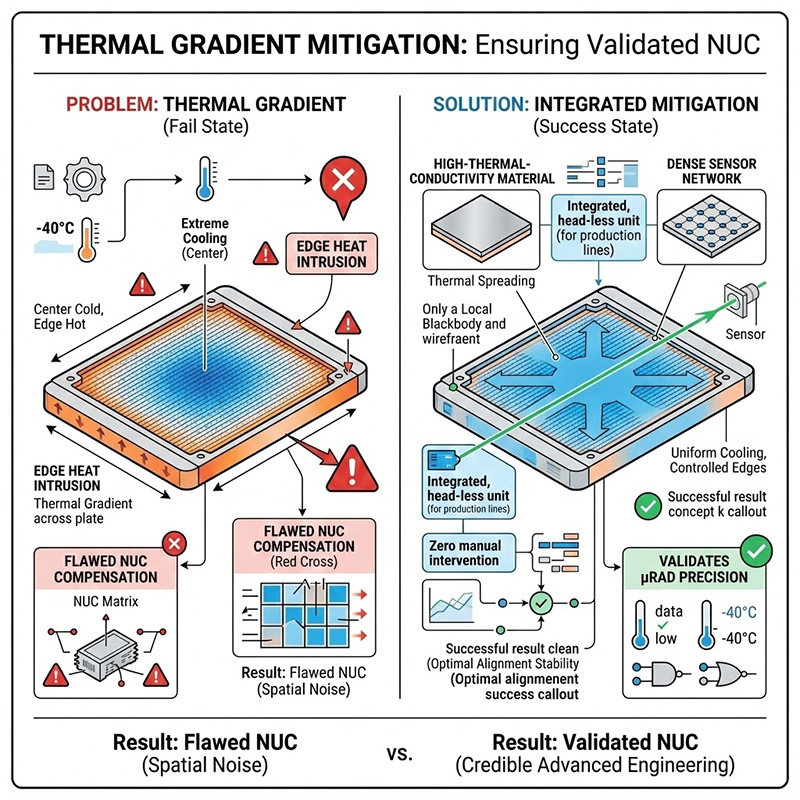

當輻射板的中心被強制冷卻至極低溫時，其邊緣無可避免地會與周圍的常溫空氣產生熱傳導與微對流，這種邊緣熱量入侵會導致輻射板出現嚴重的中心冷、邊緣熱的「熱梯度（Thermal Gradient）」現象，對於需要執行高精度非均勻性校正（NUC）的測試而言，背景輻射源哪怕只有百分之五攝氏度的不均勻，都會被寫入感測器的補償矩陣中，造成後續成像的空間雜訊；在缺乏溫控室均溫環境的輔助下，測試設備必須透過更高密度的感測器網路與高熱導率材料，強制拉平局部的熱梯度誤差。

局部極低溫控制的系統化配置邏輯

為解決高跨度熱負載、冷凝結霜與開放環境均勻性問題，測試架構必須捨棄傳統的單一冷卻設計，轉而採用「複合式熱力與環境隔離系統」，其配置邏輯可歸納為三個主要方向： 首先，在熱動力學上，導入「再循環冷卻液浴與 TEC 陣列」的雙層冷卻機制，利用外部高功率製冷機先將基座環境降溫，再由 TEC 執行最後的精密控制；其次，在機構設計上，於輻射孔徑周邊配置高壓「乾氣體吹掃（Dry Gas Purge）」微氣候屏障，以持續的乾燥氮氣或空氣流排開濕氣，防止結霜；最後，將高密度微處理器控制與智慧型探針深埋於輻射面後方，即時補償邊緣熱損耗。

客觀量化的無溫控室極低溫測試架構

針對高階探測器在低背景泛光模式測試中的嚴謹需求，依賴大型環境溫控室既耗時且成本高昂，奧創系統推薦導入 SBIR 的 Infinity EXLT 延伸區域低溫黑體系列，此系統透過整合式的雙層熱管理與物理氣體屏障，讓使用者在不受控的常規實驗室環境中，依然能產生精確的低溫背景，成為高成本溫控室的高效益替代方案。

專為紅外線感測器研發與測試設計的 SBIR EXLT 系列低溫黑體，具備 -40°C 極限低溫、mK 級穩定度與高均勻性；適用於需要精確控制低溫背景的應用。了解 iProbe 校準、VANTABLACK 選項與輻射補償功能。

雙層冷卻架構：突破常溫環境的降溫極限

為克服極端溫差的散熱瓶頸，EXLT 系列採用了兩階段的冷卻系統，首先，系統配置了一台高功率（消耗功率約 1800W-2000W）的 再循環冷卻水槽 (Recirculating Refrigerated Bath)，此冷卻槽透過專用軟管將冷卻液輸送至黑體，將黑體主體的基礎溫度冷卻至接近設定點； 接著，黑體內部的 精密電子控制系統與熱電冷卻器 (TEC) 陣列 會接手進行微調，將輻射表面精確穩定在最終目標溫度。這種架構使得系統能夠在常規實驗室環境中，實現從 -40ºC 至 +100ºC（或可選至 +175ºC） 的寬廣絕對溫度範圍，徹底免除對環境測試艙的依賴。

乾氣體吹掃與超高均勻度設計

針對低於露點溫度的結霜災難，EXLT 系統在硬體配置上標準內建了 乾氣體吹掃 (Dry Gas Purge) 介面，工程師可將實驗室的乾燥氮氣管線接入系統，在黑體輻射表面形成持續的乾燥氣流層，從物理上排除濕氣，確保低溫運作下的光學塗層純淨度，在維持均勻度方面，系統採用優化的熱傳導結構，確保在涵蓋 90% 的發射表面積上，其均勻度優於設定溫差的 98% 或 0.010ºC（取數值較大者）。系統提供 4 英吋與 8 英吋 兩種標準發射孔徑，滿足大面積感測器的泛光測試需求。

iProbe 獨立校準與高發射率擴充

為了解決設備維護導致的停機問題，EXLT 系統採用了 SBIR 的 iProbe 智慧型溫度感測器。該感測器的校準資料獨立儲存於探棒本體，當需要重新校驗時，維修人員僅需更換一支近期校準過的 iProbe 即可繼續測試，無需拆卸整台控制器。該系統的溫度穩定性在 -40ºC 至 0ºC 區間內可達嚴苛的 σT ≤ 0.002ºC。 針對更極端的輻射度量測需求，輻射板可選配 VANTABLACK® S-IR 塗層。此基於碳奈米管的超黑塗層在中波紅外 (MWIR) 可提供大於 0.998 的發射率，在長波紅外 (LWIR) 提供大於 0.995 的發射率，能有效吸收環境反射雜訊，提供絕對純淨的低溫輻射基準。系統控制器具備 Ethernet、GPIB 與 RS-232 介面，並可無縫整合至 IRWindows™ 5 自動化測試平台中。

這張圖說明了使用 SBIR Infinity EXLT 低溫黑體進行待測物 (UUT) 泛光模式非均勻性校正的典型測試架構；配置中，左方的 Infinity 控制器負責整個系統的操作與控制，透過線纜連接至中間的待測物

若需針對您的實驗室環境評估冷卻液管路配置、氣體吹掃流量需求或輻射面積選型，歡迎聯繫奧創系統技術團隊，我們將提供客觀的系統整合規劃。
