突破軍規衛星雷射通訊封裝極限：FiberMaxHP 與 AeroAlign 尋光演算法解析



在星系連網與高空無人載具（UAV）抗干擾通訊架構中，傳統的微波射頻正逐漸被擁有超高頻寬、低截獲率的「雷射通訊終端（Laser Communication Terminals, LCT）」所取代，為了將龐大的光學收發系統微縮至極限，國防工程師大量採用了「矽光子（Silicon Photonics）」與光子積體電路（PIC）技術，將 ISAC 天線的訊號處理單元整合在微小的晶片上。

然而將外部的單模光纖陣列（Fiber Arrays）精準對接至晶片上寬度僅有幾百奈米（Nanometers）的光波導中，是整套系統製造中最昂貴、最耗時的噩夢。這被稱為「光學主動對位（Active Optical Alignment）」，在對位過程中光纖的空間位置（X, Y, Z）與姿態角（Pitch, Roll, Yaw）只要偏離幾個奈米或微徑度，光訊號的光耦合損耗（Insertion Loss）就會急遽飆升，導致衛星雷射鏈路在太空中根本無法建立。

長期以來光學封裝工程師陷入了「傳統微型滑台」與「壓電致動器（Piezo Actuators）」的技術妥協中，壓電陶瓷雖然能提供奈米級的解析度，但其行程通常只有幾十微米，迫使機台必須採用「粗調（步進馬達）＋微調（壓電）」的疊床架屋設計，這種設計不僅整體剛性極差，溫度漂移與遲滯效應（Hysteresis）更讓自動化量產變得遙不可及。 另一方面，多自由度（Multi-DOF）的空間幾何干涉，以及依賴外部 PC 進行盲目尋光的網路通訊延遲，讓每一次的光學對位動輒耗費數分鐘，當軍用 ISAC 陣列需要封裝成千上萬個光學通道時，這種龜速的製程徹底扼殺了國防供應鏈的量產能力。以下將深入解構現代航太光電封裝廠中，最難以克服的三大微觀技術痛點。

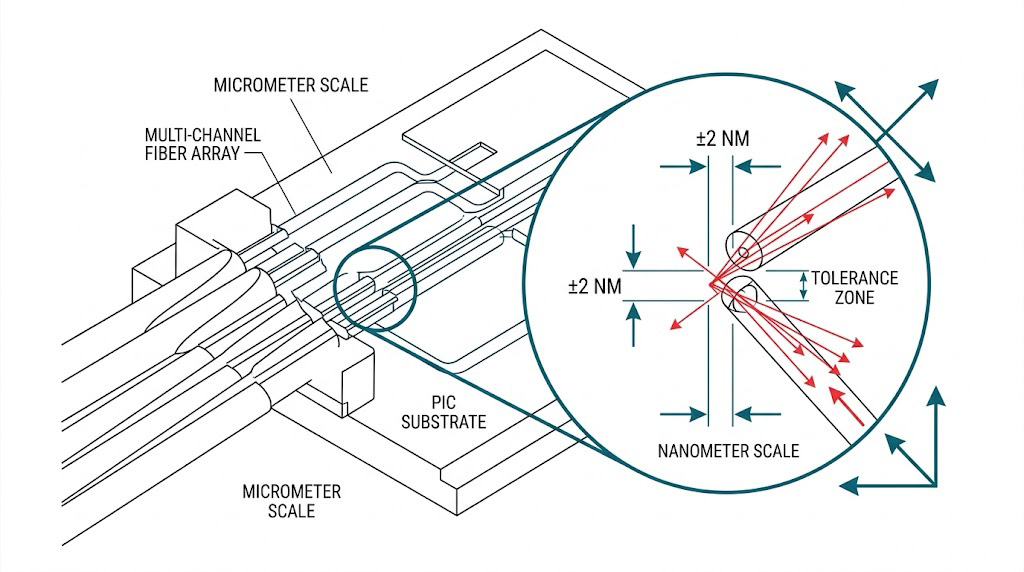

示意圖展示光纖陣列與光子積體電路（PIC）基板之耦合封裝，放大圖強調奈米級（±2 nm）對準公差，突顯主動對準之精密要求，以防止重大的光學插入損耗。

矽光子主動對位的三大技術難題

粗微調複合平台的「遲滯陷阱」與熱漂移失真

為了在幾十毫米的行程中找到幾百奈米的光波導，傳統設備使用滾珠螺桿搭配步進馬達進行「粗調」尋找第一道光（First Light），接著切換至壓電陶瓷進行「微調」以鎖定光學峰值（Peak-Finding）；然而壓電材料天生具有嚴重的非線性遲滯與潛變（Creep）物理特性，當雷射模組封裝時產生微小的溫度變化，壓電平台就會產生無法預測的熱漂移，這種雙重架構的切換不僅極度耗時，更會因為底層步進馬達的機械背隙，讓光纖在點膠固化（UV Curing）的瞬間發生致命的微觀位移，導致耗時良久找出的最佳耦合點瞬間報銷。

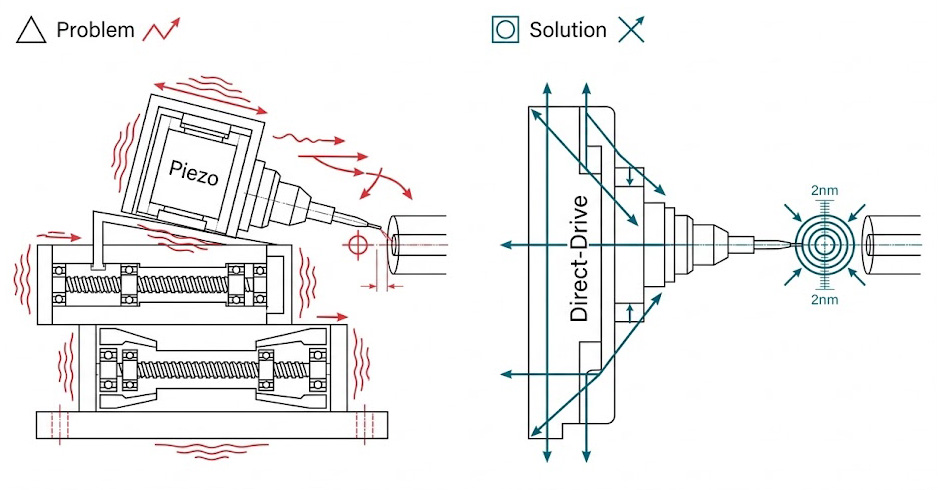

傳統粗微調複合平台（左）存在遲滯陷阱與熱漂移失真，導致光纖端失配，FiberMaxHP 直接驅動平台（右）以絕對剛性與零反向間隙達成 2nm 對齊鎖定。

多自由度耦合的「實體旋轉中心」幾何干涉

在進行高階的光纖陣列耦合時，除了 XYZ 三軸平移，還需要調整光纖的俯仰（Pitch）、滾轉（Roll）與偏擺（Yaw）角度以達到最佳的模場匹配（Mode Matching），傳統的旋轉滑台其物理旋轉中心是固定在機構內部的，當機台試圖微調光纖陣列的角度時，光纖的尖端（發光點）會因為力臂效應，在空間中畫出一道巨大的弧線，瞬間脫離晶片的波導接收區，導致光訊號直接歸零，工程師必須反覆地在「旋轉 → 訊號丟失 → X/Y 軸補償平移 → 重新尋光」的泥淖中無限輪迴。

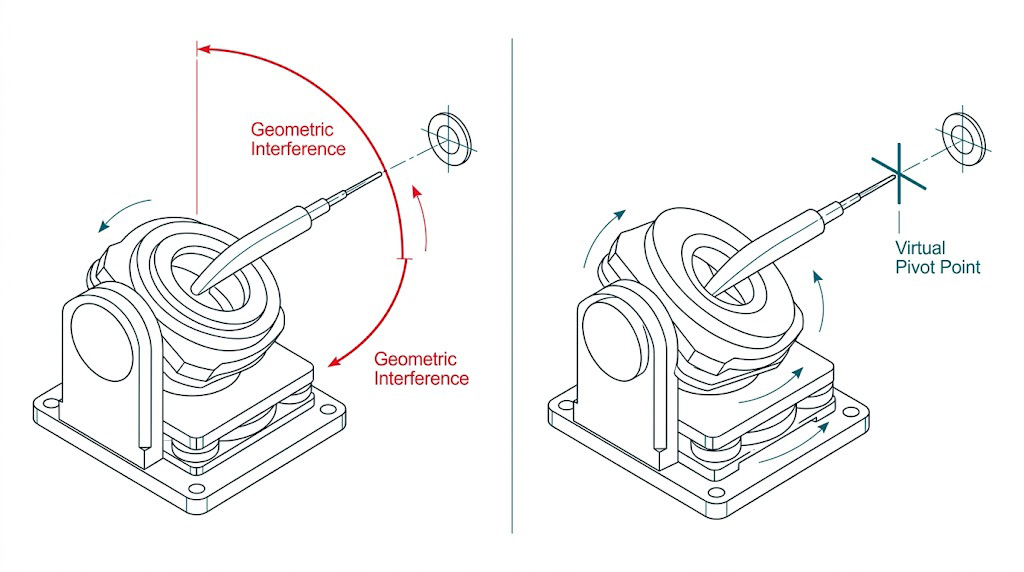

此示意圖為多軸耦合幾何干涉分析：左側實體樞軸因耦合偏移產生紅弧干涉錯失目標；右側軟體補償尖端鎖定空間虛擬樞軸點，維持完美光學對位。

外部 PC 尋光演算法的「通訊延遲」與盲搜瓶頸

最致命的量產殺手在於資訊架構，在執行峰值搜尋（Peak-Finding）時，外部的功率計（Power Meter）讀取光訊號後，必須透過 USB 或 Ethernet 傳給 Windows 工業電腦；電腦上的演算法解算後，再將下一步的移動指令下達給馬達驅動器，這種分散式的控制迴圈充滿了作業系統的時基抖動（Jitter）與數十毫秒的網路延遲，當機台試圖以螺旋掃描（Spiral Scan）尋找第一道光時，因為「看到光」與「煞車停下」之間存在龐大的時間差，機台往往會衝過頭，導致尋光演算法發生震盪甚至發散，讓原本只需幾秒鐘的對位過程被拉長到數分鐘。

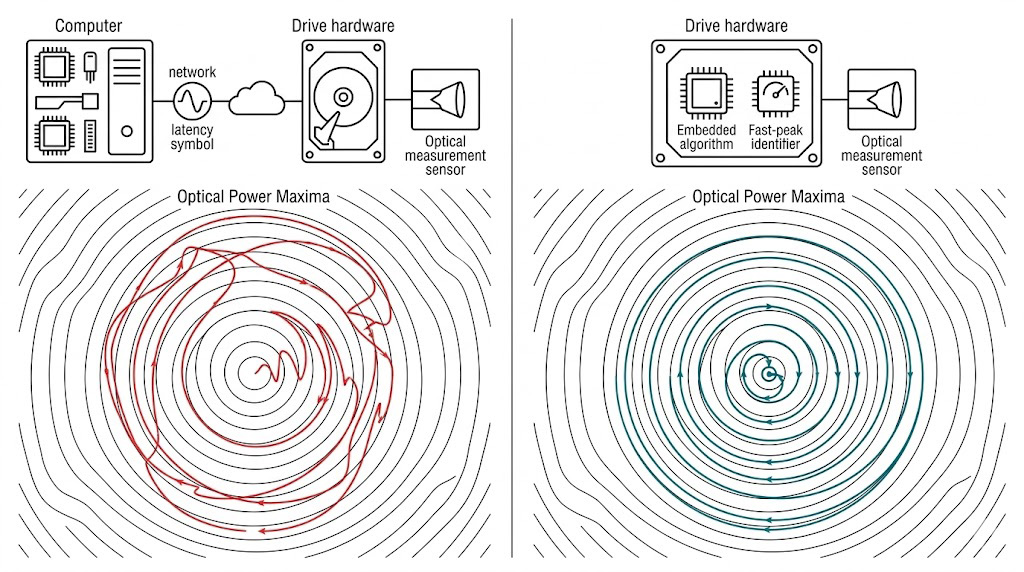

外部 PC 系統（左）受通訊延遲影響，尋光軌跡嚴重震盪且收斂困難；嵌入式系統（右）利用驅動硬體級演算法實現精確快速收斂，無過沖。

星系雷射通訊的終極封裝工藝

面對上述嚴苛的奈米級幾何干涉與尋光延遲痛點，單純更換高階壓電元件已無法觸及真實的物理極限，我們推薦導入專為高階光電封裝量身打造的「全直驅奈米定位載體」與「硬體級尋光演算法」，打造無懈可擊的矽光子封裝解決方案。

終結粗微調妥協的絕對直驅載體：FiberMaxHP 多軸光電對位系統

針對傳統「步進＋壓電」架構帶來的遲滯與熱漂移，我們提供 Aerotech 第二代光學封裝的實體巨作：FiberMaxHP 多軸光電對位系統 (Multi-Axis Photonics Alignment System)，這是一套徹底捨棄所有接觸式傳動與壓電材料的設備，FiberMaxHP 建立在先進的非接觸式直接驅動（Direct-drive）技術之上，它能在高達 50 毫米的實用行程中，提供令人驚艷的 2 奈米 (2 nm) 最小增量運動 (Minimum Incremental Motion) 與 ±300 奈米的絕對精度，這意味著 FiberMaxHP 不需要任何粗微調切換，它能以高達 400 mm/s 的驚人速度大範圍快速移動，並在接近波導時瞬間無縫切換至奈米級的極低速尋光微調，零背隙、零遲滯與零潛變的純粹物理特性，確保光纖在 UV 固化過程中依然死死鎖定在最佳耦合點，徹底捍衛了軍規光電模組的良率。

破解空間干涉的運動學魔法：虛擬旋轉中心 (Virtual Pivot Point) 技術

面對旋轉調整時造成的光尖端位移與訊號丟失，Aerotech 在控制器底層為 FiberMaxHP 解鎖了最強大的幾何運算能力。 無論您選擇的是 ZXYTPR 六軸全配配置，還是任何其他多軸組合，透過 Automation1 控制器內建的高階運動學轉換，您可以將系統的 「虛擬旋轉中心 (Virtual Pivot Point)」 任意定義在光纖尖端的絕對空間座標上，當您下達一個俯仰 (Pitch) 的微調指令時，底層的 XYZ 直驅馬達會以 20 kHz 的超高頻率進行肉眼無法察覺的反向聯合補償。光纖的尖端宛如被釘在空間中一動也不動，僅純粹地改變入射角度。這項技術徹底消滅了角度調整時的幾何干涉，讓多自由度主動對位變得如呼吸般直覺且迅速。

Aerotech FiberMaxHP 多軸光子對準系統，專為 24/7 高通量生產設計，具備 6 軸高精度直接驅動與智能掃描演演算法，實現快速精準的光子元件對準。

消滅通訊延遲的硬體級神經網路：AeroAlign 光學對位演算法

為了解決外部 PC 尋光帶來的通訊延遲與盲搜噩夢，Aerotech 在 Automation1-iSMC 控制器 的底層即時作業系統中，嵌入了專為光子學打造的軟體套件：AeroAlign 光學對位演算法 (Optical Alignment Algorithms)，AeroAlign 徹底淘汰了依賴外部 Windows PC 的架構，功率計的類比訊號會直接接入驅動器的高速類比輸入端，控制器內部的 AeroAlignSpiral (2D 尋找第一道光) 與 AeroAlignFast (多維度峰值搜尋) 演算法，會以微秒級的速度直接控制底層伺服馬達，因為大腦與肌肉的零延遲整合，FiberMaxHP 能以極高的速度進行極其緊密的螺旋掃描，一旦偵測到光訊號突破閾值，機台能瞬間「急煞」並立即啟動梯度攀升（Hill Climbing）鎖定峰值，這種硬體級的即時尋光，將原本耗時數分鐘的光學對位過程，不可思議地壓縮至幾何秒鐘之內，為軍規雷射通訊模組的量產帶來了爆發性的產能提升。

AeroAlignSpiral 功能用於沿著兩個自由度搜尋局部功率峰值或已定義的功率閾值，此演算法能對定義的圓形二維區域執行完整掃描，並返回最大（或最小）功率點，也可設定在達到使用者定義的功率閾值時終止運動並停留在該位置。


AeroAlignFast 功能使用一種迭代搜尋程序，以識別功率訊號超過使用者定義閾值的位置，此演算法支援最多六個自由度，並可應用於多種運動學結構中，包含跨越多個對位平台的操作。

打造頂尖的軍用衛星雷射通訊 (LCT) 與 ISAC 矽光子封裝平台沒有單一標準答案，實際的硬體配置將因應您的光纖陣列通道數、所需的多自由度配置（如 FiberMaxHP 可客製化選擇從三軸 ZXY 到六軸 ZXYTPR 的任意組合），以及自動化峰值搜尋的速度要求而由我們為您專案客製。如需針對 FiberMaxHP 奈米級定位平台、Automation1 控制系統或 AeroAlign 光學對位演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級高階光電封裝與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
