雷射脈衝特性化：時域能量模組 (TEM) 之能量與波形量測架構



雷射脈衝的時域特性與能量定量需求

在現代戰術光電系統中，雷射測距儀（LRF）與雷射標定器（LTD）主要依賴發射極短的高能光學脈衝來運作，為了確保這些系統的測距精度與目標編碼解譯的可靠性，工程師必須在出廠前對雷射發射器進行嚴格的「特性化（Characterization）」分析。

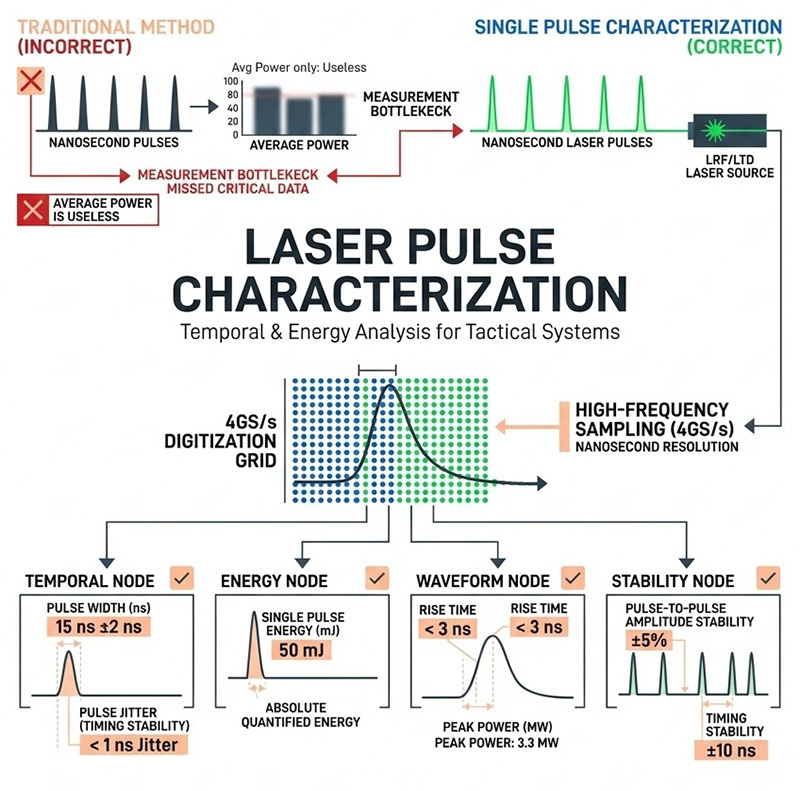

評估一束雷射脈衝，僅量測其「平均功率」是毫無意義的，必須精確擷取每一個單一脈衝的絕對能量（焦耳）、脈衝寬度（奈秒）、脈衝波形特徵（上升時間與峰值功率），以及連續脈衝序列之間的時間週期與振幅穩定性，然而戰術雷射的脈衝寬度通常僅有十至二十奈秒，要在如此短暫的物理瞬間，同時完成光子能量的絕對定量與電壓訊號的高頻波形重建，測試系統必須跨越光電轉換的頻寬極限與數位取樣率的物理屏障。

三大脈衝量測難題

在擷取並分析瞬態雷射脈衝時，測試架構需克服以下三個核心的光學與電子工程限制：

時域解析度與高頻波形畸變

要真實還原一個寬度僅有十奈秒的雷射脈衝波形，測試系統中的光電二極體必須具備極快的載子漂移速度與極低的寄生電容，如果探測器的頻寬不足，光學脈衝的陡峭上升沿（Rising Edge）在轉換為電壓訊號時會被嚴重平滑化，導致系統量測到的脈衝寬度大於實際物理寬度，且計算出的峰值功率會低於真實數值，除了探測器本身的頻寬，後端類比數位轉換器（ADC）的取樣率更是決定性的瓶頸，根據奈奎斯特取樣定理的實務延伸，要精細描繪一個奈秒級脈衝的幾何輪廓（包含可能存在的模態跳動或能量尖峰），取樣系統的運作頻率必須達到吉赫茲（GHz）甚至數十億次取樣每秒（GS/s）的級別，缺乏此等高速數位化硬體的測試設備，將丟失脈衝波形中最關鍵的高頻特徵。

絕對能量定量與探測器飽和極限

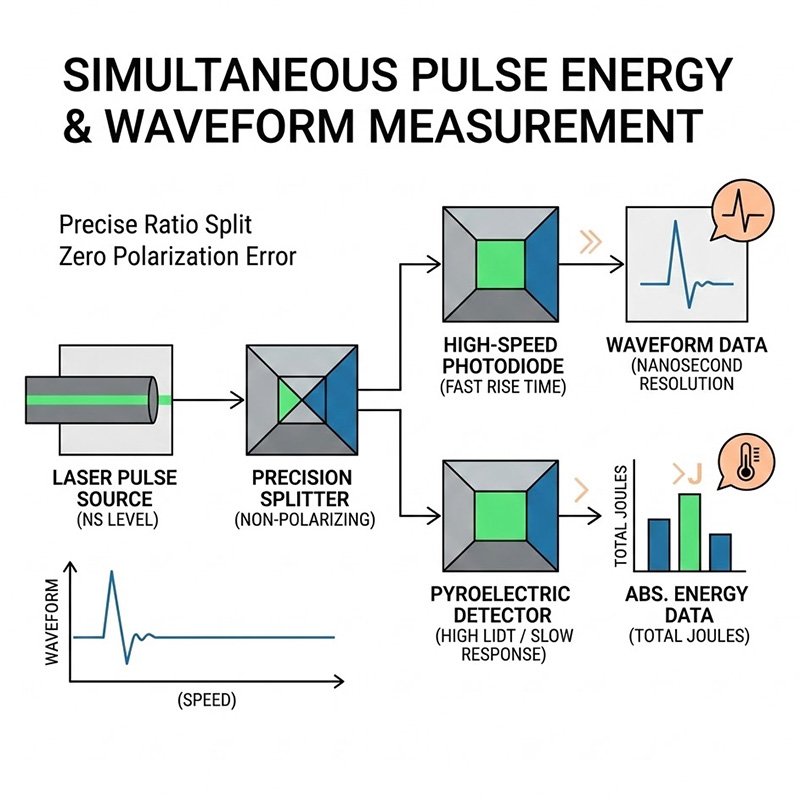

測量脈衝的「時間形狀」需要高速光電二極體，但這類半導體元件在面對高能量密度的雷射直射時極易發生飽和，甚至造成晶格的不可逆物理損傷（超越雷射誘導破壞閾值 LIDT），為了量測脈衝的「絕對總能量」，物理上最可靠的機制是採用「熱釋電感測器（Pyroelectric Detector）」，這類感測器吸收光子轉化為熱能，進而產生極化電荷，能承受極高的峰值功率且不受波長變化的嚴重影響；實務上的矛盾在於：高速光電二極體無法測量絕對大能量，而熱釋電感測器的反應速度極慢，無法繪製奈秒級波形，測試設備必須在單一光學路徑中，將同一發雷射脈衝的能量按精確比例分流給這兩種物理特性截然不同的探測器，並確保分光元件不會引入偏振相關的衰減誤差。

大口徑光束接收與連續脈衝序列的資料傳輸

許多軍用雷射發射器在離開系統孔徑時，光束直徑已達到數英吋，若測試設備的接收孔徑過小，工程師必須在前方加裝透鏡將光束聚焦，然而將高能脈衝聚焦會急劇提升焦點處的能量密度（Fluence），輕易超過感測器表面容許的最大能量密度限制（例如 10 mJ/cm²），導致測試設備損毀；因此設備本身必須具備直接接收大口徑光束的物理設計。 此外，雷射標定器會以特定頻率連續發射數千個脈衝，工程師需要驗證的是這整個序列的「脈衝間穩定性（Pulse-to-Pulse Stability）」與「時間抖動」，這要求測試系統的高速數位化硬體不僅要採樣極快，還必須具備足夠深度的記憶體緩衝區與高效的通訊頻寬，以在不漏失任何一個脈衝的前提下，連續記錄並傳輸數以千計的脈衝資料封包。

時域能量量測的系統化配置邏輯

為解決高頻取樣、雙重物理感測機制與大口徑光束處理的問題，光電測試實驗室應採用專為雷射診斷設計的整合式模組架構，其配置邏輯可歸納為三個主要方向： 首先，在光學接收端，必須設計大口徑的入光機構，並整合可抽換的中性密度（ND）衰減濾光片，以將能量密度控制在安全範圍內，其次，在感測端，採用分束架構同步驅動吉赫茲（GHz）等級的砷化銦鎵（InGaAs）高速探測器與大動態範圍的熱釋電偵測器，最後，在數位處理層，導入專屬的高速數位轉換器與乙太網路資料匯流排，確保千組連續脈衝波形能被即時擷取與演算。

客觀量化的脈衝雷射特性化架構

針對高階雷射系統的能量與波形驗證需求，拼湊獨立的示波器、光電探頭與能量計不僅佔用空間，且極難達成精確的時序同步與光路對位，奧創系統推薦導入 SBIR 的 時域能量模組 (Temporal Energy Module, TEM)，此系統將光學接收、雙重探測機制與高速訊號數位化深度整合於單一機殼中，提供客觀且具備高度可重複性的雷射診斷數據。

使用 SBIR 的 TEM 精準量測雷射脈衝能量、寬度與時間特性 (900-1700nm)，配備高速數位器與熱釋電偵測器，提供可靠診斷。

雙探測器架構與高速波形擷取

TEM 系統設計的核心在於其雙重感測路徑，光譜響應範圍涵蓋 900 nm 至 1700 nm，完美對應 1064nm、1540nm 等常見雷射波段，為解決波形擷取的時域極限，模組內建一組頻寬高達 1 GHz 的 InGaAs 高速探測器，與之匹配的是一組取樣率高達 4 GS/sec（每秒四十億次）的高性能數位轉換器（Digitizer）；此硬體配置能以次奈秒（Sub-nanosecond）的解析度，精確捕捉雷射脈衝的上升沿與波形輪廓，同時，系統整合了 熱釋電能量偵測器，專司單一脈衝絕對能量的精確量測。

大動態範圍與光束處理能力

針對不同功率級別的雷射發射器，TEM 具備優異的光學處理餘裕，系統可直接處理直徑達 5 英吋 的大口徑光束，免除了外部聚焦透鏡可能帶來的像差或能量密度超載風險，其能量偵測動態範圍寬廣，可精確量測從 3 µJ 至 7 mJ 的單一脈衝能量，在常見的 10 ns 脈衝寬度條件下，模組可承受高達 10 mJ/cm² 的最大輸入能量密度；對於更高能量的雷射系統，TEM 前端配備了光學密度衰減器支架，使用者可加裝外部中性密度（ND）濾光片進行能量範圍的物理擴展。

連續脈衝序列分析與自動化軟體整合

在連續脈衝分析方面，TEM 可支援從單發（Single Shot）至 20 Hz 的脈衝重複率量測，脈衝寬度量測範圍為 3 ns 至 30 ns，脈衝週期量測解析度達 0.1 µsec，模組配備標準 10 Mb/sec LAN 乙太網路介面，當系統與 SBIR 的 IRWindows™ 自動化測試軟體 連線運作時，其強大的資料緩衝架構允許在單一量測週期內，連續擷取並分析多達 2,048 個 連續雷射脈衝的詳細特徵（包含能量、寬度、週期與振幅），這為雷射標定器的脈衝間穩定性（Pulse-to-Pulse Stability）提供了嚴謹的統計數據基礎。

若需進一步的系統規格配置建議或光路衰減評估，歡迎聯繫奧創系統技術團隊，我們將依據您的雷射波段與能量等級提供客觀的系統規劃。
