突破大型 ISAC 天線雷射圖案化極限：AGS15000 平面龍門與 AGV-XPO 解析



在前沿國防與航太通訊領域中，低軌道（LEO）衛星通訊陣列與高空無人載具（UAV）的「通訊感知一體化（ISAC）」系統，正迎來一場材料與製造幾何的革命，為了達到極致的雷達波束成形（Beamforming）與寬頻通訊能力，工程師放棄了傳統的厚重金屬天線，轉而採用在面積高達 1.5 公尺乘 1.5 公尺的輕量化複合材料面板上，利用超快雷射直接燒蝕出數以百萬計、形狀如迷宮般複雜的「微型超材料（Metamaterials）導電迴路」。

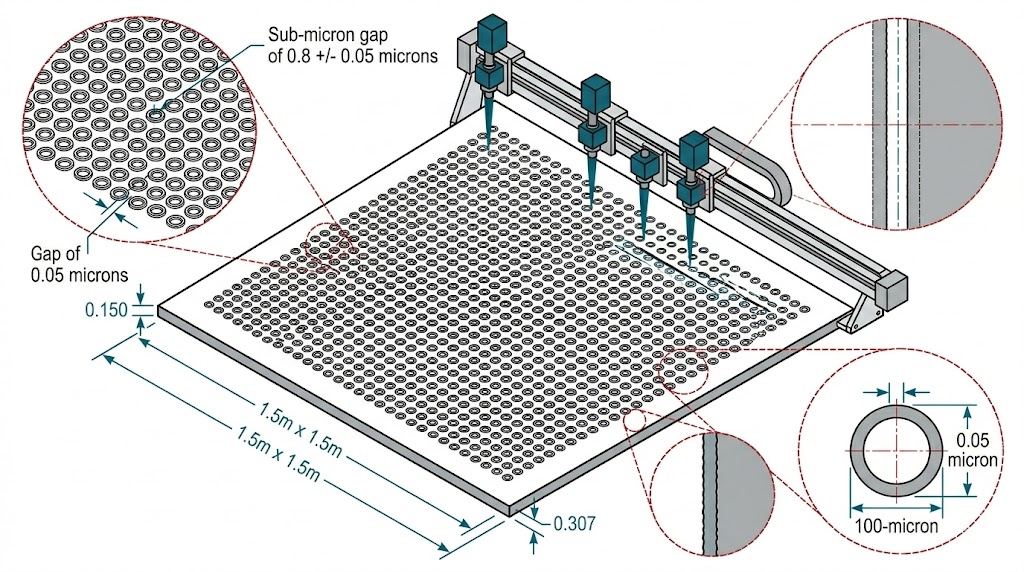

大型多頭加工圖，展示在 1.5 米 x 1.5 米面板上生成具有 0.05 微米亞微米間隙微結構的極致精密。

這種大面積的「雷射直接圖案化（Direct-Write Laser Patterning）」製程，是航太量產中最為嚴苛的挑戰之一，長期專注於航太級雷射微細加工與巨觀龍門動力學，當我們檢視這些造價昂貴的 ISAC 天線產線時會發現傳統的雷射切割機正面臨著大尺度力學與光學控制的雙重死胡同：傳統堆疊式龍門在高速移動時，會像煞車點頭般產生嚴重的動態俯仰誤差；商用雷射掃描器在高速描繪複雜的天線幾何時，會發生嚴重的軌跡失真；而為了涵蓋巨大面板所採用的「步進與拼接」加工法，則會留下致命的接縫瑕疵；本文將純粹從巨觀平面動力學、微觀光學回饋解析度以及巨微觀無限視野演算法出發，深度剖析現代航太天線製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太 ISAC 天線製造規範：大面積幾何與拼接容忍度

在探討具體的雷射機台痛點之前，我們必須先理解指導這些尖端 ISAC 相控陣列的最高製造準則，以先進軍用微波天線的射頻（RF）傳輸規範為例，對於雷射加工的「幾何保真度（Geometric Fidelity）」與「全區拼接誤差」提出了極度嚴苛的限制；在加工超材料天線的微觀諧振環（Resonator Rings）時，線寬與間距的尺寸精準度直接決定了天線的工作頻段，規範要求即便是在高達每秒數公尺的加工速度下，每一個微型直角轉彎都必須維持完美的 90 度，不允許出現大於幾微米的「圓角化（Corner Rounding）」或軌跡偏移，任何線寬的幾何失真，都會導致高頻微波發生嚴重的相位偏移與阻抗不匹配。

同時，面對 1.5 公尺的巨型面板，整面天線的導電迴路必須是「連續且無縫」的，規範嚴格禁止在雷射掃描視野的交界處出現重疊燒蝕或斷線（Stitching Errors）。只要有一微米的接縫斷層，該區域的微波輻射效能就會瞬間衰減，這種對「極速複雜幾何保真」與「絕對無縫大面積加工」的雙重苛求，直接宣告了傳統機械龍門與封閉式控制器的死刑。

實務上三大雷射圖案化加工難題

在上述嚴苛的物理限制與軍規射頻框架下，系統整合工程師在建構次世代 UAV 與衛星 ISAC 天線雷射機台時，無可避免地會面臨三道極難跨越的技術高牆。

傳統堆疊龍門的高速「動態俯仰誤差（Dynamic Pitch Error）」

為了解決大面積加工，工程師通常會使用 XY 龍門滑台來乘載雷射掃描頭，傳統的龍門設計是採用「堆疊式（Stacked）」架構，將 Y 軸滑台硬生生地疊加在 X 軸滑台之上；這種設計在慢速移動時或許堪用，但在進行雷射圖案化所需的極高加減速（如高達幾個 G 的加速度）時，便會引發災難性的力學效應。由於堆疊導致整體重心大幅偏離驅動軸心，當龍門高速啟動或煞車時，懸臂會產生微觀的向前點頭或向後仰倒；這種在力學上被稱為「動態俯仰誤差（Dynamic Pitch Error）」的現象，會透過阿貝效應（Abbe Error）被雷射光學焦距無限放大；結果是，原本應該精準打在面板上的雷射焦點，會在工作平面上產生幾十微米的異常漂移，這會導致天線線路在機台加減速的瞬間變得忽粗忽細，甚至完全偏離設計座標，徹底破壞了 ISAC 陣列的微波均勻性。

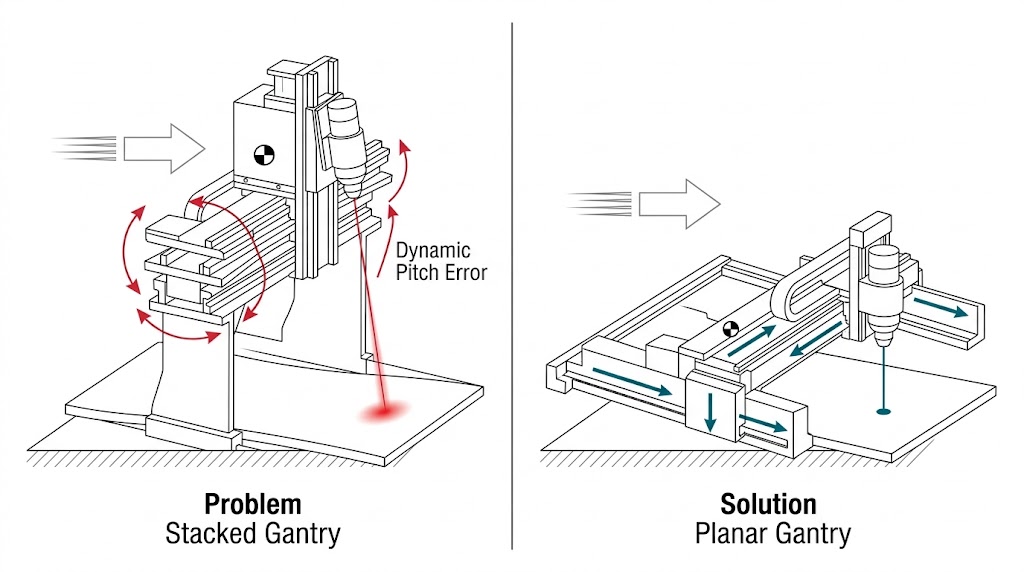

圖解比較堆疊龍門（左，高重心，動態俯仰誤差）與平面龍門（右，低重心，高精度穩定），藍色實心代表聚焦及穩定的解決方案。

高速複雜幾何掃描的「追隨誤差」與轉角失真

第二個難題發生在雷射光學的微觀動態控制上，ISAC 超材料天線的圖案往往充滿了密集的陣列、急轉彎與極小的間隙，為了追求產能，雷射掃描器（Galvo Scanner）內部的反射鏡必須以極高的頻率來回擺動。 然而，市面上多數的掃描器受限於內部位置回饋（Encoder）的解析度不足，以及驅動器伺服更新率的限制，當掃描器試圖在高速下描繪一個微米級的方形天線槽時，伺服系統無法即時修正馬達慣性帶來的「追隨誤差（Tracking Error）」。

這會導致雷射光束在轉角處發生嚴重的「過衝（Overshoot）」或「圓角化」，原本銳利的方形天線結構會變成臃腫的橢圓形，這種光學動態精度的流失，讓天線的有效輻射面積發生改變，直接導致雷達波束的指向產生致命的偏差。

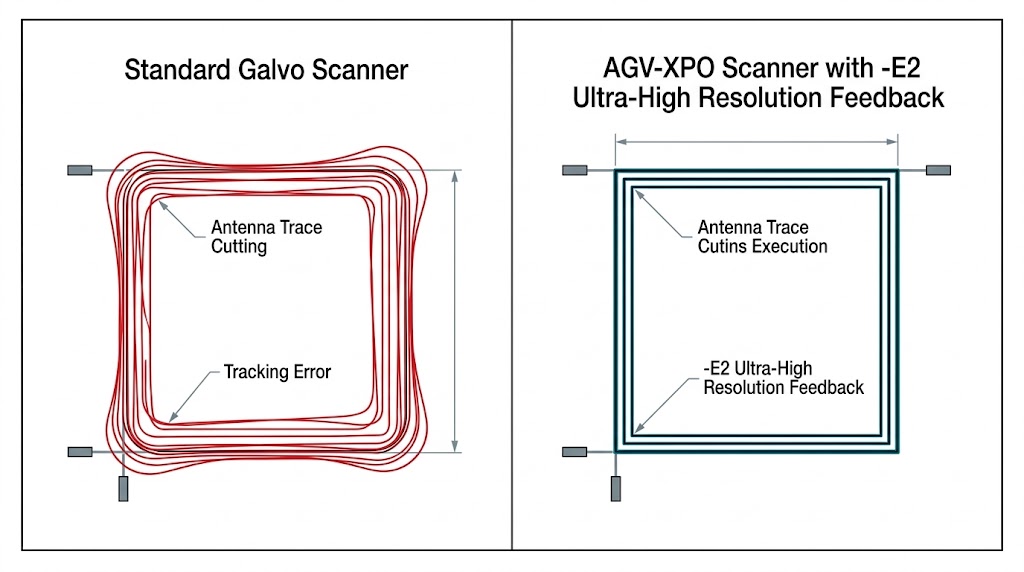

傳統振鏡掃描器在切削時會產生嚴重追蹤誤差，導致圖形失真，先進的 AGV-XPO 掃描器藉由超高解析度回饋，能實現精確、無誤差的天線痕跡切削執行。

步進與重複加工的「整定延遲」與拼接瑕疵

最後一個難題在於實驗室與量產廠房的底層加工策略，受限於掃描器有限的加工視野（FOV），傳統機台必須採用「步進與重複（Step-and-Repeat）」的模式來處理巨型面板；龍門滑台先移動到一個區塊，煞車停止，等待數百毫秒讓機械震動消散（整定時間），然後掃描器才開始圖案化；完成後再移動到下一個區塊。這種走走停停的模式不僅將加工時間拉長到數十小時，更致命的是，滑台在每次停止時的微觀定位誤差，會導致相鄰兩個區塊的圖形無法完美接合。

對於極度敏感的微波天線而言，這些密密麻麻的「拼接接縫」就是射頻訊號的死亡陷阱，高頻電流在流經接縫時會產生強烈的反射與發熱，最終導致整個 ISAC 模組燒毀。

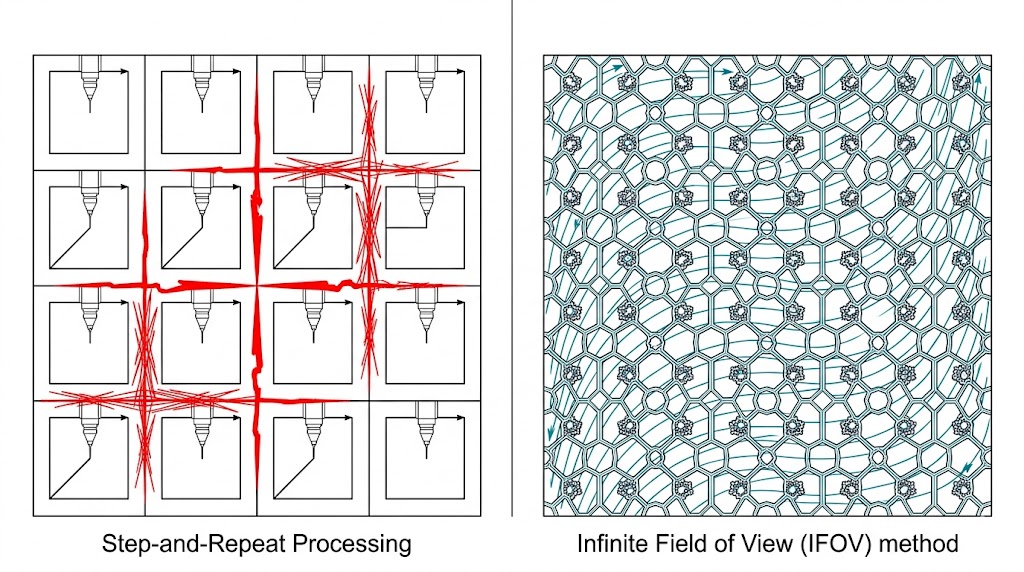

對比步進重複加工（左）在拼縫處產生的誤差（紅線），與無限視場方法（右）連續無縫大面積複雜圖案加工效果。

面對上述嚴苛的大面積微波幾何規範與力學痛點，單純依賴購買標準滑台與商用雷射頭，最終不可避免地將陷入無止盡的軌跡漂移、轉角圓角化與拼接報廢中；我們推薦 Aerotech 經過頂尖航太實驗室與半導體封裝廠驗證的「實體巨型載體與高階光學控制產品」，從底層機械徹底消滅俯仰誤差，到完美根除拼接接縫，打造一站式的大面積雷射圖案化解決方案。

終結動態俯仰誤差的平面力學巨獸：AGS15000 線性馬達龍門系統

針對傳統堆疊龍門在高速下的點頭與軌跡漂移，我們推薦 Aerotech AGS15000 線性馬達龍門系統 (Linear Motor Gantries)，這是一台為超高精度大面積輪廓加工量身打造的巨無霸 (提供高達 1.5 公尺 x 1.5 公尺的行程)，它徹底揚棄了堆疊設計，採用了極度強悍的「平面式設計 (Planar design)」，這種設計將兩側的驅動馬達與編碼器放置在工作區域的外側，大幅降低了系統的重心，平面式設計最偉大的優勢在於它能「將工作點的動態俯仰誤差降至最低」，當 AGS15000 憑藉其強大的無鐵心雙線性馬達，以高達 5 g 的驚人加速度進行高速位移時，龍門橋板依然能保持絕對的水平與剛性，這確保了上方的雷射掃描器在任何加減速狀態下，光學焦距都能死死鎖定在 ISAC 天線面板上，將微米級的動態加工精度推向極限。

AGS15000 直驅龍門系統，專為超高精度與高速動態控制設計，搭載無刷線性伺服馬達，速度達 3 m/s，加速度達 5 g，廣泛應用於精密微加工、自動化組裝與視覺檢測等領域。

消滅高速轉角失真的超高解析度神經：AGV-XPO 高動態雷射掃描器

面對高速掃描複雜超材料天線時的轉角圓角化與追隨誤差，AGS15000 配置了最頂級的光學硬體：AGV-XPO 高動態雷射掃描器 (High-Dynamic Laser Scan Heads)，AGV-XPO 專為解決高產量下的軌跡失真而生，為了徹底壓制追隨誤差，我們建議選配 -E2 超高解析度編碼器回饋選項，這項硬體技術賦予了掃描器高達 32 位元的數位解析度與 0.02 µrad 的極致位置抖動 (Dither) 控制，當 AGV-XPO 在執行 ISAC 天線極度複雜的矩形或迷宮狀走線時，超高解析度回饋能確保反射鏡馬達以近乎零誤差的狀態緊咬預設軌跡，它徹底消滅了圓角化與頸縮現象，讓每一條微米級天線線路都呈現完美的直角與一致的線寬，確保最佳的射頻微波傳輸效能。

AGV-XPO 為一款高性能二軸雷射掃描頭，採用低轉動慣量馬達與超高解析度位置回授技術，實現優異的動態精度與極低的追隨誤差；可選配氣冷與水冷，適用於高速鑽孔、飛秒加工等精密應用，並透過 IFOV 功能擴展工作範圍。

完美融合巨微觀消滅接縫的指揮中心：Automation1 GL4 雷射驅動器

有了絕對平穩的龍門與超高解析度的掃描器，最後一步是徹底淘汰「步進與重複」的拼接噩夢，我們推薦導入專為雷射光學打造的控制產品：Automation1 GL4 雷射掃描線性伺服驅動器 (Galvo Laser Scan Head Linear Drive)，GL4 是一台具備 200 kHz 超高頻伺服更新率的驅動大腦，它最殺手的應用在於解鎖了 無限視野 (Infinite Field of View, IFOV) 技術，透過底層的 HyperWire 光纖網路，GL4 能與控制 AGS15000 龍門的伺服驅動器達成絕對同步；IFOV 在硬體底層將巨觀龍門的長距離位移，與微觀 AGV-XPO 掃描器的高頻雕刻「無縫融合 (Seamlessly combines)」。這表示 AGS15000 龍門會保持平滑且連續的高速滑行，而 AGV-XPO 則在移動中即時處理細微的天線圖形，這不僅徹底消滅了等待整定的時間，更將大面積面板上的「拼接誤差」完全抹除，為您的無人機 ISAC 陣列帶來百分之百完美、連續的射頻導電網路。

Aerotech的位置同步輸出 (PSO) 功能可讓您根據 X/Y 軸的位置精確地觸發雷射光點，這是Aerotech應用於雷射加工的線性定位平台的一項關鍵功能（如圖 1 和圖 2 所示）


GL4 採用線性放大器驅動，此為驅動振鏡掃描頭馬達最穩定且高效能的方式，可提供更佳的速度控制與定位穩定性，此設計將放大器與伺服驅動元件整合於 GL4 的機箱中，並刻意與振鏡掃描頭（例如 AGV-HP(O)）分離，目的是為了最小化熱雜訊與漂移，同時減輕掃描頭的質量與縮小其體積

打造頂尖的國防 ISAC 與 UAV 大面積雷射圖案化產線沒有單一標準答案，實際的硬體配置將因應您的天線面板尺寸、複合材料特性以及雷射波長（如 355 nm 紫外光或 1030 nm 超快雷射）而量身打造，如需針對 AGS15000 平面龍門、AGV-XPO 掃描器或 GL4 驅動架構進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級大面積自動化雷射建置經驗，隨時準備為您提供最專業的配置指南。
