在先進國防與航太通訊領域，無人載具（UAV）與低軌道（LEO）衛星的「通訊感知一體化（ISAC）」系統正朝向極致微縮化發展，為了在極有限的空間與重量內實現高頻微波傳輸與雷達陣列掃描，工程師大量採用了以鈦合金或特殊金屬製成的「開槽波導天線（Slotted Waveguide Antennas）」以及光電（EO/IR）感測器的微型散熱冷卻管（Hypotubes）。

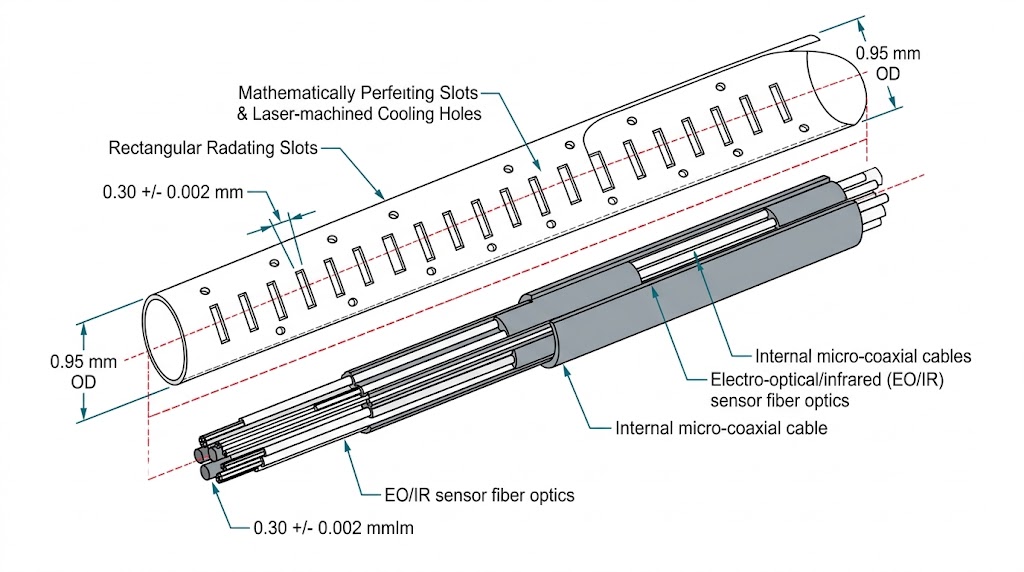

0.95mm直徑精密微型組件示意圖，整合了精確輻射槽與雷射冷卻孔，內部融合微同軸電纜與EO/IR傳感器光纖。

這些直徑往往不到十毫米的柱狀航太零件表面，必須利用超快雷射精準切割出數千個幾何形狀極其複雜的微孔與溝槽，長期專注於航太級雷射微細加工的系統，當我們檢視這些管狀天線的生產線時，會發現傳統的自動化設備面臨著嚴峻的物理挑戰：當機台試圖在圓柱體上進行高速的「邊旋轉、邊平移」雷射切割時，拼裝式滑台的結構震動會讓天線的開槽幾何徹底變形；同時，雷射穿透管壁後產生的金屬熔渣（Slag）若殘留在管內，將會嚴重改變微波的傳輸模態，導致整個 ISAC 通訊模組失效，本文將純粹從管狀幾何加工力學、雷射熱動力排渣以及多軸運動同步控制出發，深度剖析現代航太製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太通訊製造規範：微波天線的幾何與熱容忍度

在探討具體的雷射機台痛點之前，我們必須先理解指導這些尖端 ISAC 柱狀天線的最高製造準則，以美軍針對高頻波導管的 MIL-STD 規範為例，對於雷射加工的「動態循跡精度」與「材料熱影響區（HAZ）」提出了極度嚴苛的要求，在加工波導天線的輻射槽（Radiating Slots）時，槽的寬度、長度與相對位置直接決定了雷達波束的指向角度與旁瓣（Sidelobe）干擾。規範要求，機台在進行線性與旋轉的插補運動（Interpolation）時，其合成軌跡的動態誤差必須小於幾微米。

此外，微波天線的內壁必須保持絕對的平滑與純淨，如果在雷射切割過程中，對向管壁因為雷射過度穿透而產生燒蝕，或是內部殘留了無法清除的微小金屬熔滴，微波在此處將會產生嚴重的駐波比（VSWR）異常，這種對「極致動態空間剛性」與「管內零污染、零熱變形」的雙重苛求，直接宣告了傳統堆疊式旋轉台與乾式雷射切割架構的死刑。

實務上的三大管狀雷射微細加工難題

在上述嚴苛的物理限制與軍規量產框架下，研發工程師在建構次世代 ISAC 柱狀天線與感測器微管的加工機台時，無可避免地會面臨三道極難跨越的技術高牆。

拼裝式線旋滑台的「公差堆疊」與「動態剛性流失」

在傳統的自動化設備中，為了加工管狀物體，最便宜且直覺的做法是購買一條標準的線性滑台（X 軸），然後在其承載平台上「硬鎖」一顆旋轉馬達（Theta 軸），這種將獨立元件堆疊起來的設計，在微米級雷射加工中是一場力學災難；首先堆疊會導致機台的移動質量（Moving Mass）大幅增加，且旋轉軸的重心被墊高，當線性滑台進行高加減速以切割複雜的微波開槽時，高重心的旋轉軸會引發整個結構的微觀彎曲與共振（Resonance）。

其次是致命的「公差堆疊（Tolerance Stack-up）」，獨立旋轉馬達的偏擺誤差加上底層線性滑台的俯仰誤差，會被管狀工件的半徑放大，這會導致天線上的溝槽邊緣出現不規則的鋸齒狀（Sawtooth），使得高頻微波在發射時產生不可預測的相位失真，嚴重破壞 ISAC 雷達的精準度。

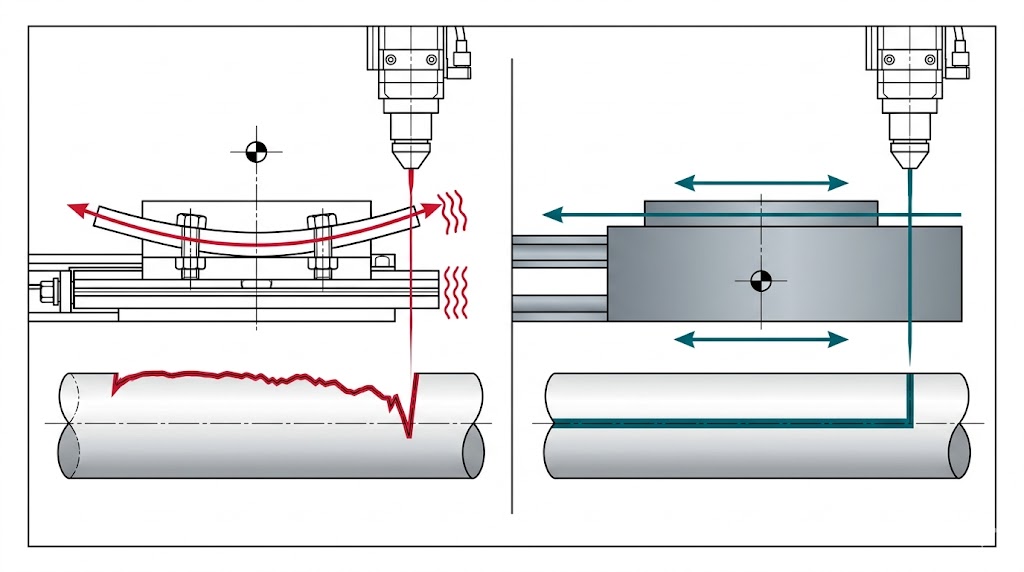

此圖解比較拼裝式滑台與整體式結構之動態剛性與切削結果（左紅 ruined，右藍 flawless）。

管狀雷射加工的「管內熔渣殘留」與「熱變形」

第二個難題發生在雷射光學與材料熱力學的衝突上，當超快雷射在鈦合金管壁上精準切出一個孔洞時，熔化的金屬與高能電漿會向管子內部噴射；在傳統的「乾式切割（Dry Cutting）」中，這些熾熱的金屬微粒會直接撞擊並附著在對面的內管壁上，甚至將對面管壁燒出凹坑。對於要求內壁絕對平滑的波導天線而言，這是不可接受的瑕疵。

若為了避免燒穿而降低雷射功率，則會導致切割速度過慢，大量的熱能會沿著管壁傳導，造成薄壁微管發生整體性的熱膨脹與翹曲彎折（Thermal Distortion），當一根彎曲的波導管被安裝到無人機或衛星的陣列上時，其機械應力與電磁指向將完全偏離設計預期。

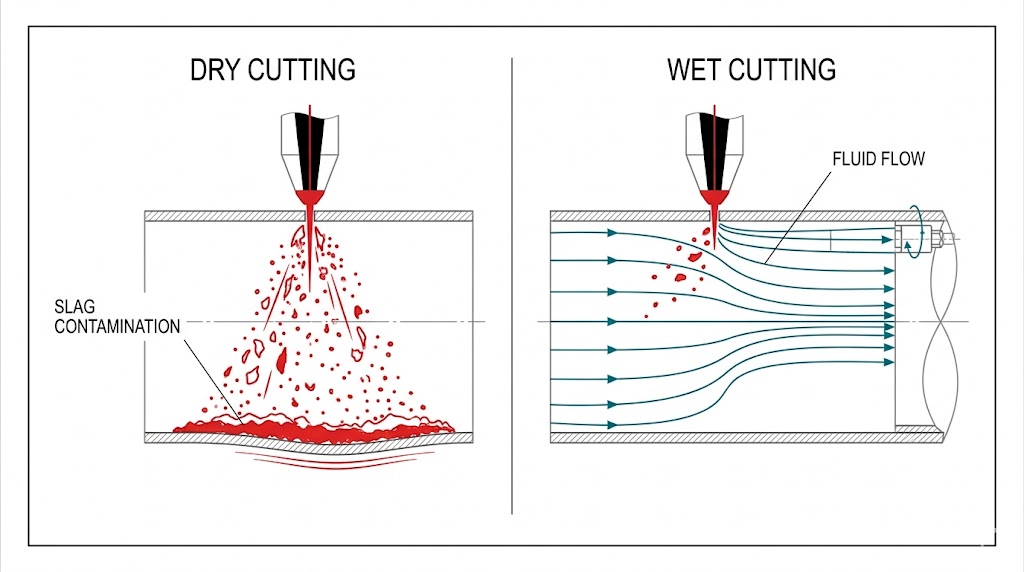

此技術圖表比較了乾式切割與濕式切割。乾式加工導致熔渣堆積污染（左），濕式加工藉由內部流體沖刷（右），即時排出熔融物，確保切割表面乾淨無殘渣。

長管件自動化上下料的「夾持變形」與「對位瓶頸」

最後一個難題在於量產廠房的材料夾持與進給機制，波導天線的原料通常是一根極長的薄壁金屬管，為了實現經濟規模，機台必須能夠自動夾持、往前推送並連續加工多個天線；如果使用傳統的機械三爪夾頭，其粗暴且不均勻的徑向力會輕易將航太級的薄壁金屬管壓扁或產生微觀橢圓變形，一旦管徑形狀改變，微波傳輸就會嚴重漏波。

此外，如果旋轉機構中心沒有「淨空孔徑（Clear Aperture）」，長管件就無法穿透馬達，必須依賴人工手動切斷並逐一上下料，這不僅引入了人為的對位誤差（Alignment Error），更使得 24/7 全自動化量產成為遙不可及的空想。

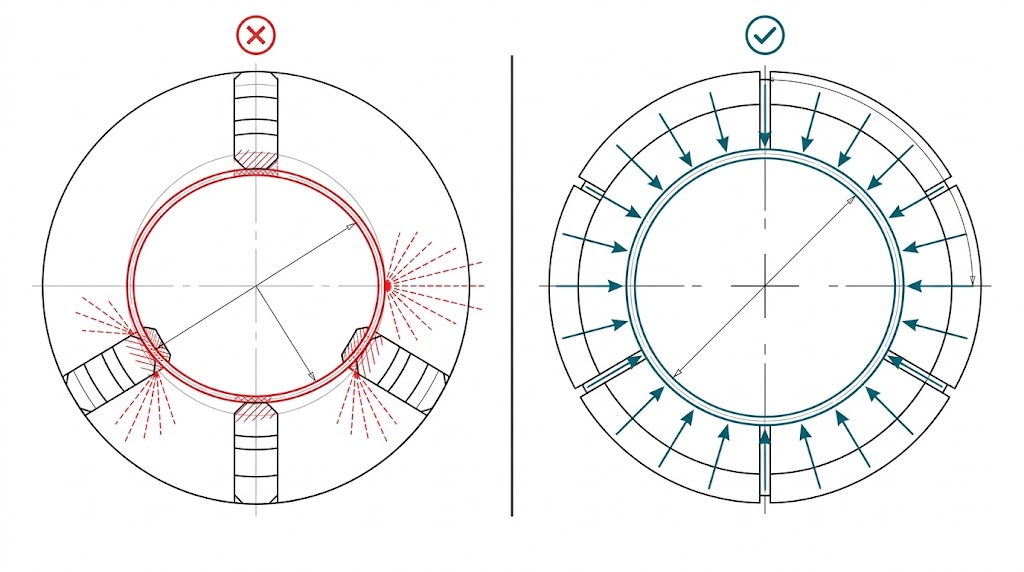

三爪與多瓣夾具夾持力分佈比較圖：左側三爪卡盤壓力集中（紅X），右側多瓣夾具壓力分佈均勻（藍V）。

面對上述嚴苛的 MIL-STD 微波元件規範與薄壁鈦合金的加工痛點，單純依賴購買標準滑台與一般工業控制器，最終不可避免地將陷入無止盡的震動除錯、管內清渣與夾持報廢中，我們為您提供 Aerotech 經過全球頂尖醫療器材與國防實驗室驗證的「實體硬體產品」，從底層徹底消滅公差堆疊的一體化機台，到完美排渣的濕式切割模組，打造一站式的柱狀雷射微細加工解決方案。

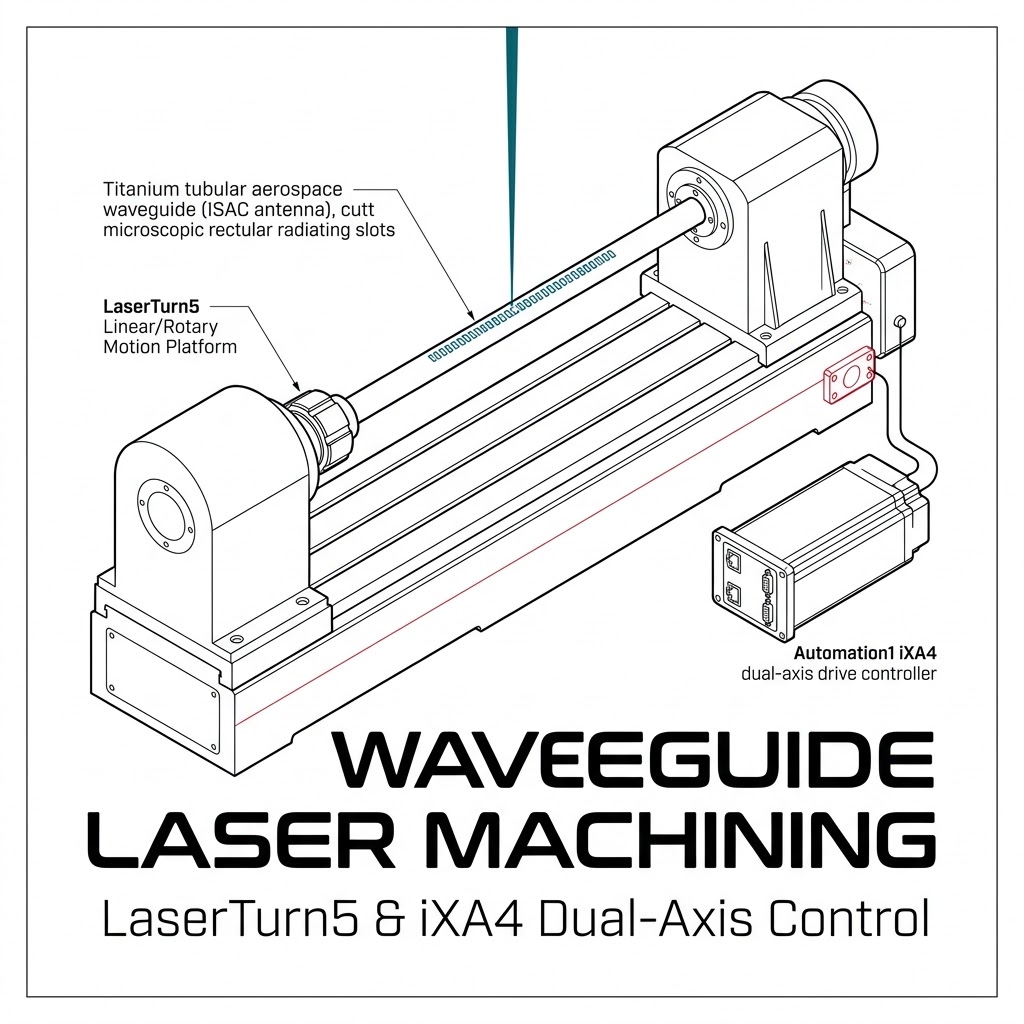

終結公差堆疊與共振的專用載體：LaserTurn5 整合式線性/旋轉平台

針對拼裝滑台帶來的動態剛性流失，我們提供 Aerotech LaserTurn5 柱狀雷射加工系統 (Linear/Rotary Motion Platform)，LaserTurn5 徹底揚棄了拼裝設計，它採用了革命性的「線性-旋轉一體化 (Integral linear-rotary)」架構，透過將高精度的直驅旋轉馬達直接整合在高剛性的直驅線性滑台底座內，LaserTurn5 大幅降低了移動品質並具備極高的動態剛性 (Higher dynamic stiffness)，這種一體化設計徹底消滅了公差堆疊，使其在進行高達幾 G 的加減速以切割複雜的微波開槽時，依然能保持亞微米 (Submicron) 級的絕對循跡精度，確保 ISAC 雷達波的相位完美無瑕，同時它的旋轉軸具備淨空孔徑 (Clear aperture)，支援長管件直接穿透，為自動化送料奠定基礎。

探索 LaserTurn 系列高精度雷射加工平台，結合自動化材料處理、直驅馬達技術與靈活配置，專為圓柱形加工而設計，提供卓越性能與可靠性。

根除管內污染與熱變形的物理防護：-WCUT 濕式切割與 ER40 筒夾

面對管內熔渣殘留與夾持變形，Aerotech 為 LaserTurn5 平台配置了專屬的製程防護與自動化硬體模組，首先是選配 -WCUT 濕式切割模組 (Wet cutting configuration with fluid rotary union)，此模組在旋轉軸尾端整合了高壓流體旋轉接頭，能在雷射切割的同時，將冷卻液或高壓氣體連續不斷地灌入波導管內部，這股流體不僅能瞬間帶走雷射熱量，徹底防止薄壁管件熱變形，更能將切割產生的熔渣與電漿強勢沖刷出管外，保證微波天線內壁的絕對純淨；在夾持方面，Aerotech 配備了自動化的 -ER40 超精密筒夾系統 (Ultra-precision collet chuck)。相較於傳統三爪夾頭，氣動 ER 筒夾能對薄壁金屬管提供絕對均勻的 360 度包覆性徑向夾持力，從物理上根絕了管件被壓扁或刮傷的風險，完美保護高階航太材料。

LaserTurn1 Datasheet (含尺寸與訂購資訊) >

完美同步雙軸與雷射觸發的大腦：Automation1 iXA4 雙軸驅動控制器

有了最強的物理載體，最後一步是確保線性與旋轉軌跡的完美融合，我們推薦導入 Aerotech 革命性的控制硬體：Automation1 iXA4 PWM 伺服驅動控制器 (選擇 -AX2 雙軸版本)，iXA4 是一台將「Automation1-iSMC 運動控制器」與「高階伺服驅動器」完美融合的緊湊型硬體，透過選擇 -AX2 雙軸配置，單一一台 iXA4 即可同時且完美地控制 LaserTurn5 的線性與旋轉馬達，它消滅了傳統分散式驅動器之間的網路延遲，在硬體內部以 20 kHz 的超高頻率確保線旋插補運動的絕對時域同步，更關鍵的是，iXA4 支援硬體級的 位置同步輸出 (PSO) 技術，無論 LaserTurn5 在切割複雜的波導天線轉角時如何加減速，PSO 都能依據 X 軸與 Theta 軸的真實向量合成距離，精準觸發超快雷射脈衝，確保材料接收到的雷射能量絕對均勻，將切割面的邊緣品質推向極致。

iXA4 多軸 PWM 伺服驅動控制器系列，提供單軸、雙軸至四軸的彈性配置。其高整合度的緊湊設計，將驅動器、運動控制器與輸出入 (I/O) 介面整合於單一機體，有效簡化多軸運動系統的架構與部署。


Automation1 XA4 & iXA4 Overview

打造頂尖的國防 ISAC 與 UAV 柱狀微波天線量產線沒有單一標準答案，實際的硬體配置將因應您的波導管直徑、雷射波長以及全自動送料機構的整合深度而量身打造，如需針對 LaserTurn5 系統或 iXA4 控制器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級雷射微細加工建置經驗，隨時準備為您提供最專業的配置指南。
