光電測試設備維護架構：獨立校正溫度感測器與零停機時間策略



紅外線光電測試的絕對溫度追溯性與校準週期

在紅外線光電系統（如焦平面陣列、飛彈尋標器與熱像儀）的性能驗證中，黑體輻射源是最核心的物理基準，為了確保量測數據（如最小可解析溫差 MRTD 或非均勻性校正 NUC）的公信力，測試設備的溫度感測器必須具備嚴格的國家標準（如 NIST）可追溯性。

依據工業標準與軍規品質管理系統（如 ISO 9001 或 MIL-STD），實驗室與產線的精密溫度量測設備必須執行定期的年度校準，傳統的工程實務中，這項「合規性要求」往往成為測試產能的致命傷，因為高精度溫度感測器（如參考級熱敏電阻）的物理電阻值與絕對溫度之間的轉換曲線，存在微觀的個體差異，為了達到毫開爾文（mK）級別的精確度，傳統架構會將感測器探頭與其專屬的溫度控制器（運算大腦）進行「電氣與軟體上的綁定校準」。

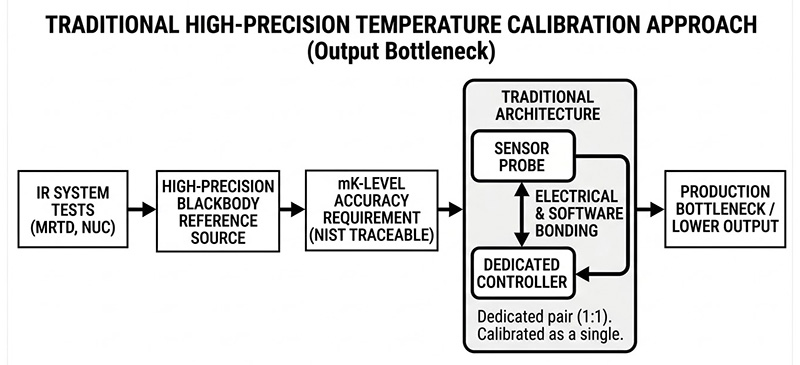

傳統綁定校準架構引發的產線災難

當溫度控制器的運算電路與感測探頭被視為一個不可分割的「匹配對（Matched Pair）」時，測試設施的維護工程師將面臨嚴重的後勤與產能挑戰：

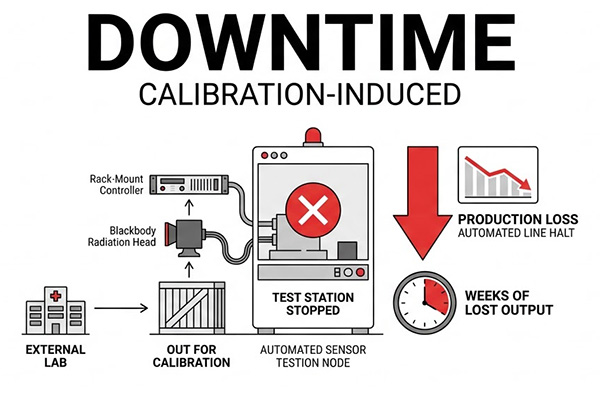

漫長的實體拆卸與往返運輸停機時間

當年度校準期限屆滿時，工程師無法單獨拔下溫度探針送驗，他們必須切斷電源，從光學平台上拆卸沉重的黑體輻射頭，將 19 吋機架式控制器從自動化測試機櫃中抽出，並整理繁雜的通訊與供電纜線，這整套設備必須被妥善裝箱，運送至具備資質的外部計量實驗室，經歷排隊、恆溫靜置、校準、出具報告到運回原廠，整個週期通常長達數週，在這段期間內，該測試站台徹底停擺（Down Time），對於追求高產量（High-Throughput）的自動化感測器生產線而言，一個測試節點的停機等同於整條產線的產能中斷，其隱含的時間成本與延遲交貨損失極為龐大。

備用系統的硬體冗餘與資金沉澱

為了解決上述的停機問題，部分預算充足的實驗室會採用「熱備援（Hot Swap）硬體」策略，這意味著實驗室必須額外購買一套完全相同、價格高昂的高階黑體與控制器系統，僅為了在主要設備送校的這幾週內進行替換，從資產利用率的角度來看，這種做法造成了嚴重的硬體資金沉澱，且備用設備在閒置期間同樣會消耗其自身的校準有效期。

感測器與控制器解耦的「獨立校準」物理架構

為徹底消除校準停機時間與硬體冗餘，系統架構師必須在硬體層面打破感測器與控制器的綁定關係，將系統轉向「解耦（Decoupled）與模組化」設計。

其配置邏輯在於導入「記憶體嵌入式智慧感測器」技術，工程師在感測器探頭的硬體接頭內部，微縮並嵌入一組非揮發性記憶體（EEPROM）與微型通訊晶片，在計量實驗室中，校準設備直接對這支獨立的探頭進行多點溫度掃描，並將推導出的校準補償矩陣直接燒錄進探頭內部的記憶體中，當這支具備「自我記憶」的探頭插入任何一台相容的溫度控制器時，控制器只需執行單純的資料讀取動作，即可載入該探頭專屬的校準參數並進行高精度運算。這種架構將原本龐大的系統級校準，降維成單一耗材的替換，從物理根源上消滅了設備停機的必要性。

客觀量化的零停機維護架構

針對光電實驗室與高通量產線在維護週期上的嚴苛時間限制，傳統的匹配對校準模式已不敷成本效益，奧創系統推薦導入 SBIR 的 iProbe 智慧型溫度感測器技術，此項核心技術已全面應用於 SBIR 產品線 中，包括 104i 高解析度差動溫度計，以及全系列的 Infinity 黑體（包含 DB 差動系列、EX 絕對溫度系列與 EXLT 低溫系列），為測試設備的維護流程帶來客觀的效率提升。

獨立校準與隨插即用 (Plug-and-Play) 機制

iProbe 在工程架構上的最大特徵，在於其是一支具備獨立校準能力的智慧型溫度感測器，其校準資料儲存於探頭本體，完全獨立於 104i 主機或黑體控制器之外，在日常維護流程中，當設備的校準週期即將到期時，維護人員無需拆卸任何控制器或黑體主體，使用者僅需取得一支「近期已完成校準的新 iProbe」，將舊探棒拔除並插入新探棒，系統即可瞬間完成校準更新，此過程無需動用任何特殊校準設備，徹底實現了測試區域的「零停機時間 (Zero Downtime)」，確保產線的連續運作。

iProbe 是一種智慧型溫度感測器，其校準獨立於黑體系統；要重新校準系統，您只需將探頭更換為最近校準過的探頭；無需特殊設備，測試區域內無停機時間。

NIST 可追溯之極端穩定性與準確度

儘管採用了可抽換的獨立架構，iProbe 依然維持了參考級熱敏電阻的高階物理特性，在搭配 104i 系統或 Infinity 黑體運作時，iProbe 能夠提供優異的熱力學性能，其量測的長期準確度可達 ±0.010°C，在穩定性方面，iProbe 具備極高的響應速度與熱穩定性，在 0°C 至 50°C 區間內，穩定度控制在嚴格的 0.0001°C 至 0.001°C 之間，這確保了在進行微小溫差（mK 級別）的 MRTD 或 NUC 測試時，隨插即用的便利性並未以犧牲量測公信力為代價。

無限擴充的標準探棒配置

在系統彈性上，例如 SBIR 104i 精密差動溫度計的架構設計，允許支援數量不受限制 (Infinite number) 的不同校準 iProbe 作為量測標準。雖然單一主機在同一時間僅提供兩個物理插槽供同步差動量測使用，但這意味著實驗室可以庫存多支涵蓋不同極端溫度範圍（例如從 -40°C 至 +175°C）的專用 iProbe，依照當下的測試腳本需求靈活抽換，最大化單一主機的投資報酬率。

SBIR 104i 高解析度差動溫度計在提供高準確度溫度量測的同時，也兼顧了操作上的便利性；這款儀器配備了兩支超穩定的 iProbe 溫度感測器，能夠同步顯示兩個測量點的絕對溫度，以及這兩個點之間的溫度差異；更值得一提的是，104i 溫度計提供了四種不同的絕對溫度量測範圍，從 -40°C 一直到 175°C，足以應對多樣化的應用需求
若需進一步了解 iProbe 在特定黑體型號中的應用，或規劃您實驗室的零停機校準備品流程，歡迎聯繫奧創系統技術團隊，我們將依據您的 ISO 或 MIL-STD 維護規範提供客觀的配置建議。
