突破重載 ISAC 與尋標器 HWIL 測試極限：ALAR-SP 大孔徑旋轉台與無頓轉動力解析



在先進防禦與無人載具（UAV）架構中，單一功能的雷達已不敷使用，現代軍工設計傾向將高解析度紅外線（IR）尋標器與「通訊感知一體化（ISAC）」主動相位陣列天線，高度整合在同一個極度緊湊的感測莢艙中，為了在實驗室內驗證這些造價高昂的感測器能否在極音速飛行、劇烈翻滾的狀態下，依然精準鎖定數百公里外的目標，工程師必須仰賴多軸「硬體迴路（HWIL）」動態模擬測試平台。

然而，這些高度整合的軍規光電與微波設備，不僅重量與體積急遽攀升，其背後更連接著極度敏感的高頻射頻（RF）同軸電纜、光纖數據線，甚至是用於冷卻紅外線感測器的超低溫液態氮管線，要讓一個重達數十公斤的複合感測器，在多軸平台上進行連續 360 度的極速翻轉追蹤，同時確保成捆的複雜管線不被扯斷、訊號不衰減，是現代航太測試系統工程師所面臨的終極夢魘。

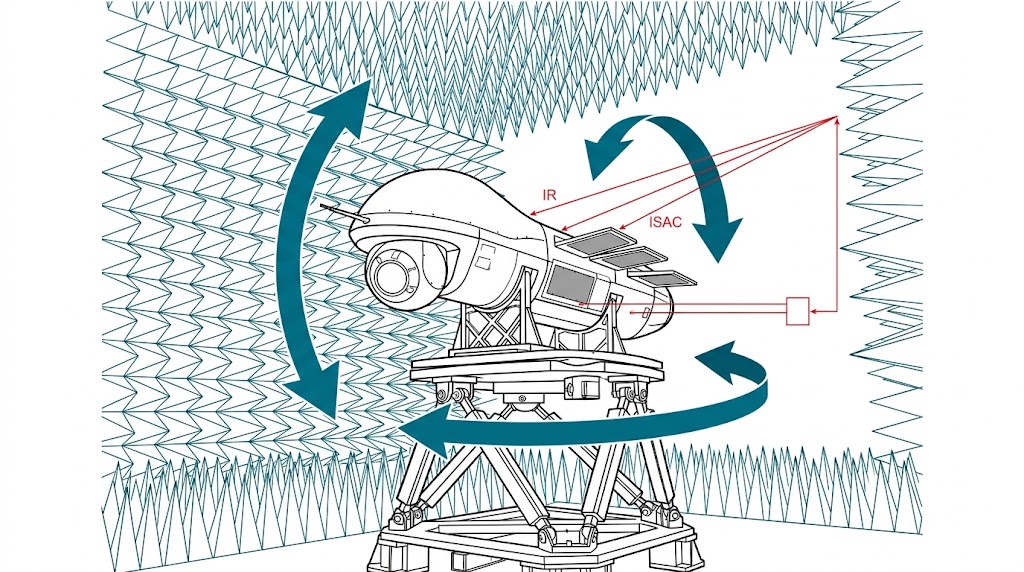

高空長程無人機 (HALE UAV) 多軸動態測試系統示意圖。於無響室中，展示配備光電/紅外尋標器與ISAC整合陣列之 HALE UAV 在多軸平台上進行 HWIL 硬體迴路測試之概覽。

傳統的旋轉測試台在面對這類次世代感測器時，往往陷入兩難，若採用實心軸旋轉台，管線只能從機台外部「懸空纏繞（Cable Wrap）」，這將使得設備的旋轉角度被嚴格限制，無法進行連續的 360 度全周向測試；若勉強使用傳統的電氣滑環（Slip Ring），其內部的金屬電刷摩擦會產生嚴重的電氣雜訊，直接摧毀 ISAC 陣列微弱的高頻微波訊號。

此外，為了承載重型莢艙的巨大偏心力矩，傳統解決方案只能一味加大齒輪箱的體積，這不僅拉高了整體的重心（加劇阿貝誤差），齒輪的咬合更會產生無法消除的機械背隙與頓轉，讓模擬出的目標軌跡產生致命的跳動，以下將深入解構航太測試設施在建構高階多軸模擬器時，無可避免的三大技術高牆。

航太級 HWIL 動態測試的技術痛點

管線纏繞極限與傳統滑環的「高頻訊號衰減」

在模擬 UAV 進行劇烈的連續迴避或全景掃描時，測試平台必須能夠進行無限制的連續旋轉（Continuous Rotation），然而若機台沒有足夠的內部穿線空間，工程師只能將冷卻液管、光纖與 RF 訊號線掛在機台外部，當機台旋轉超過一圈，這些線纜就會緊緊纏繞甚至拉斷，部分廠商會試圖導入商用滑環來傳遞訊號，但在國防級別的 ISAC 測試中，任何滑環的物理接觸都會造成阻抗不匹配與嚴重的插入損耗（Insertion Loss），導致外部的分析儀根本無法讀取到純淨的雷達回波或高解析紅外線影像。

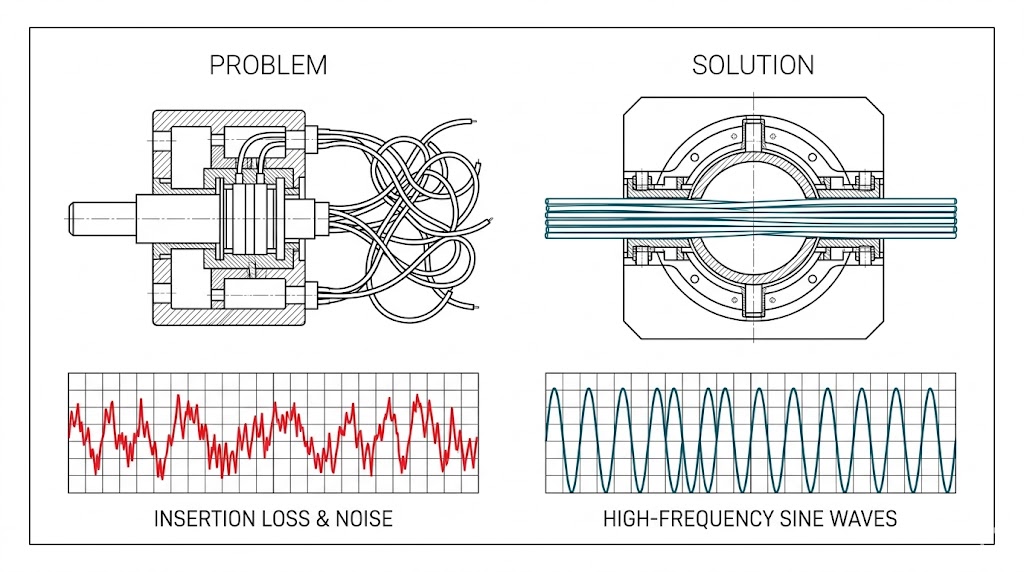

滑環痛點對比：左側傳統設計導致電纜纏繞與訊號雜訊，右側大中空孔徑設計（如ALAR-SP），完整電纜直通，實現高品質訊號傳輸。

重型偏心力矩導致的「軸承變形」與幾何失真

現代軍規尋標器與雷達罩的重量動輒數十公斤，當這類重型酬載被安裝在測試機台的懸臂上並進行高加速度甩動時，會產生極度強大的徑向與力矩負載（Moment Load）；傳統的商用旋轉台往往為了追求輕薄而犧牲了軸承剛性，或者為了剛性而把機台做得像座小山，當軸承剛性不足時，重型酬載的高速迴旋會導致機台產生微觀的「動態傾斜（Dynamic Tilt）」，在幾何學上機台底層一微徑度（Microradian）的傾斜，投射到模擬的太空視野中，就會造成數十公尺的追蹤誤差，讓精密的演算法驗證失去意義。

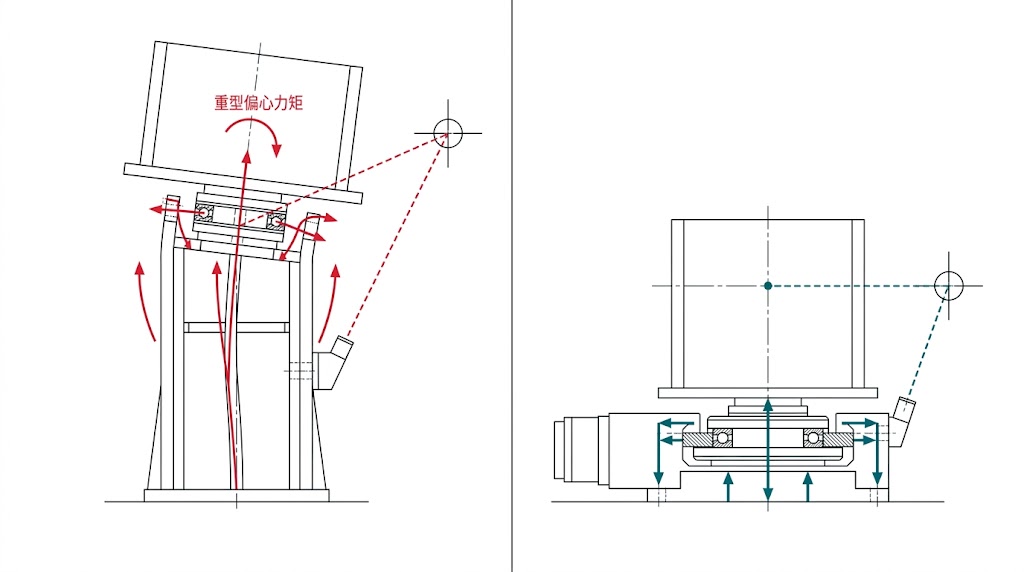

高截面轉台受「重型偏心力矩」影響导致軸承結構變形與追蹤點偏移（左，紅線）；低截面設計則提供高剛性與 moment 負載能力，維持精密跟隨（右，綠線）。

齒輪背隙與馬達的「頓轉轉矩（Cogging Torque）」干擾

最後一個痛點在於動力輸出的純淨度，在模擬極音速飛彈微小的軌跡修正時，測試平台往往需要在極低速（如每秒幾微徑度）下進行平滑的過零反轉（Zero-Crossing Reversal），如果底層採用的是蝸輪蝸桿或帶有鐵心（Iron-core）的馬達，齒輪間的機械背隙會在反轉瞬間造成位置死區；而鐵心馬達天生的「磁阻轉矩（Cogging Torque）」會讓旋轉過程產生如脈搏般的陣發性抖動，這些來自動力底層的物理震顫，會被紅外線影像系統誤認為是目標物的震動，導致尋標追蹤測試徹底失敗。

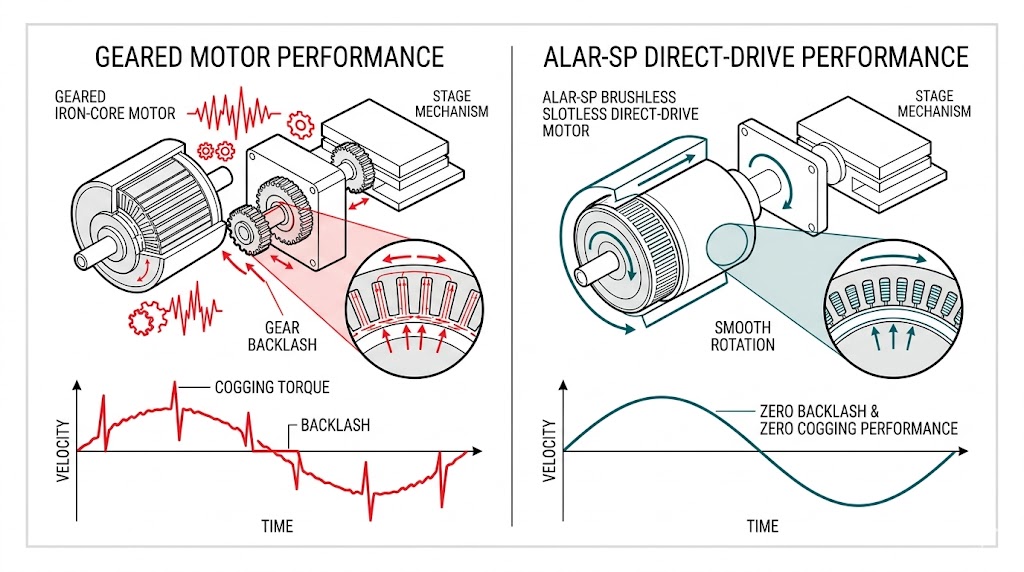

此圖對比齒輪馬達與直驅馬達。左側受齒輪背隙與頓轉轉矩影響，速度波動大；右側ALAR-SP直驅馬達實現零背隙、零頓轉性能，展現極致平滑度。

無懈可擊的國防光電與微波測試基座

面對上述嚴苛的訊號傳輸限制、重載剛性與極致平滑度要求，拼裝傳統的實心軸馬達與工業減速機已無法觸及航太物理的極限，我們推薦導入 Aerotech 專為大型感測器與高階天線測試設計的「大孔徑直驅載體」與「智慧伺服神經」，為您的實驗室打造一站式的全周向測試解決方案。

突破走線與重載極限的實體載體：ALAR-SP 大孔徑旋轉台

針對外部走線纏繞與滑環訊號衰減的死胡同，Aerotech 提供了最完美的力學與空間解答：ALAR-SP 系列大孔徑旋轉台 (Large Aperture Rotary Stage)，ALAR-SP 的核心戰略優勢在於其極度寬廣的內部空間，提供高達 325 公厘的超大中空孔徑，這個巨大的暢通孔道，允許工程師將最粗的低溫冷卻管線、最脆弱的光纖以及對雜訊零容忍的 RF 同軸電纜，直接從旋轉軸的正中心穿過，這不僅徹底免除了線纜纏繞的危機，更消滅了對滑環的依賴，確保 ISAC 訊號的絕對純淨。 在力學上，ALAR-SP 在負載能力、扭力輸出與低截面高度之間取得了完美的平衡。其強悍的軸承設計賦予了它極高的軸向、徑向與力矩承載能力（High axial, radial & moment-load capacities），即使搭載重型飛彈尋標器或大型雷達陣列，也能堅如磐石，將阿貝誤差降至最低；ALAR-SP Datasheet Download >

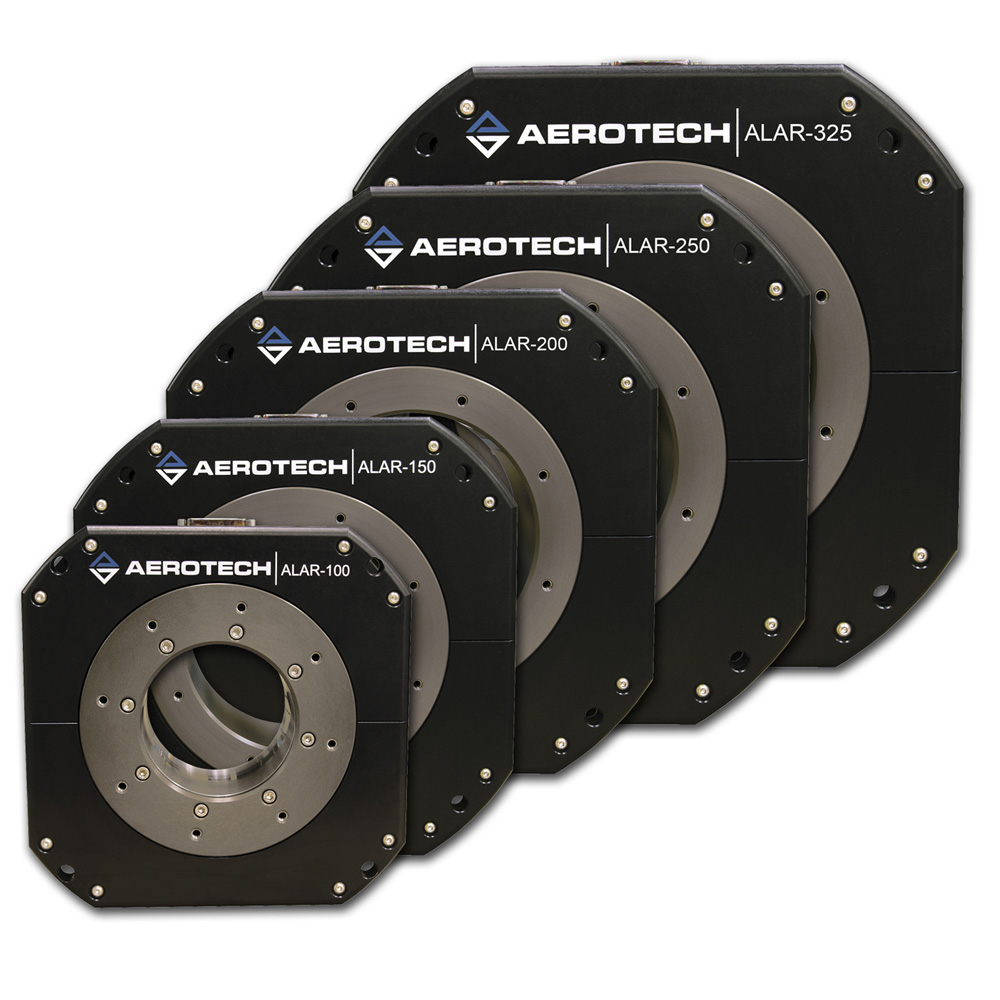

ALAR-SP 大孔徑旋轉台

徹底消滅抖動的純淨動力：無槽直驅無刷伺服馬達

面對齒輪背隙與馬達頓轉造成的追蹤失真，ALAR-SP 在動力心臟上做出了毫不妥協的選擇，它徹底捨棄了所有減速齒輪結構，直接將負載與馬達轉子相連；更關鍵的是，ALAR-SP 採用了最高階的 無槽無刷馬達（Brushless Slotless Motor），這種「無槽（Slotless）」的物理設計，從電磁學的根源徹底消滅了頓轉轉矩（Cog-free rotation），無論是在進行每秒數百度的劇烈角加速度甩動，還是在進行每秒幾微徑度的極低速目標跟隨，ALAR-SP 都能提供如絲綢般極致平滑的軌跡，為高解析度紅外線尋標器提供最純粹、無雜訊的動態測試環境。

統御多軸高動態的智慧大腦：Automation1 iXC4e 增強型伺服驅動控制器

為了精準駕馭 ALAR-SP 的強大動力並實現多軸複合測試，控制底層配置了：Automation1 iXC4e 增強型 PWM 伺服驅動控制器 (Enhanced PWM Servo Drive with Motion Controller)，這是一台將完整 Automation1-iSMC 運動控制器與高階驅動器合而為一的強悍設備，面對重載高動態的瞬間大電流需求，iXC4e 能提供高達 30 安培的峰值電流（30 Apk），瞬間爆發出克服巨型天線慣性的強大扭力。 憑藉其 20 kHz 的超高頻伺服迴圈更新率（Servo Loop Update Rate 20 kHz），iXC4e 能以極端的速度即時修正重載旋轉時的微小跟隨誤差，此外透過底層的 HyperWire 光纖通訊，您可以輕鬆串接高達 12 軸的設備，將 ALAR-SP 與其他的線性滑台或俯仰機構完美同步，建構出最複雜、最具變化性的國防級多軸動態模擬機台。

Automation1 iXC4e 整合了運動控制器與 PWM 伺服驅動器，透過 HyperWire 光纖匯流排可控制多達 12 軸，並支援 EtherCAT、Modbus TCP 等多種通訊協定。該機種最高驅動電壓 340 VDC，峰值電流 30 A，適用於高精度、多軸同步的自動化設備控制，有效節省成本與空間。

打造頂尖的國防重型 UAV 與衛星光電多軸測試平台沒有單一標準答案，實際的硬體配置將因應您的光學酬載或雷達陣列體積（如需要 100 mm 至 325 mm 的不同中心穿線孔徑）、所需的多軸複合架構（如建構成客製化的方位/仰角雲台組件）以及無塵室或電波暗室的防護等級，而由我們為您專案客製；如需針對 ALAR-SP 大孔徑旋轉台、iXC4e 驅動控制器或多軸同步控制演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊。我們擁有豐富的重航太級多軸動態模擬與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
