全頻段高精密雷達截面積 (RCS) 分析與 ISAR 成像驗證技術

全頻段高精密雷達截面積 (RCS) 分析與 ISAR 成像驗證技術

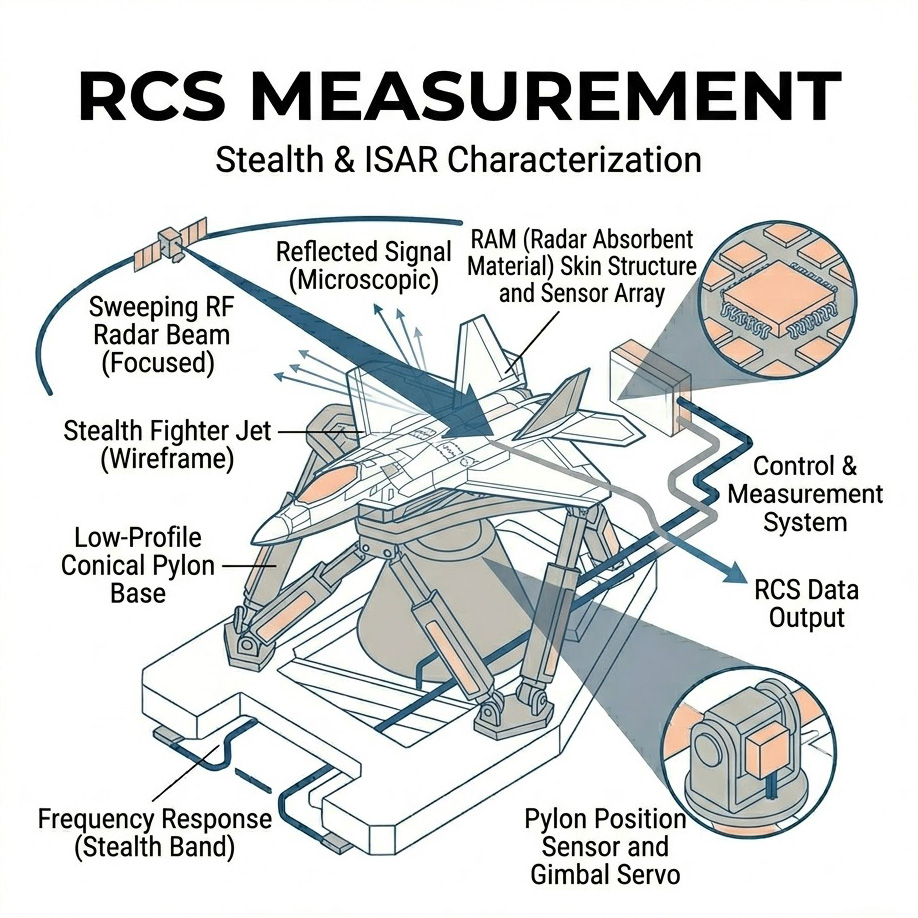

在現代不對稱戰爭與大國博弈的戰略天秤上,以「低可觀測性(Low Observables, LO)」為核心的隱身技術,已成為第六代戰機、高階戰術無人機以及次世代海軍艦艇具備生存力與打擊能力的絕對前提,決定隱身性能的唯一物理量化指標,即為「雷達截面積(Radar Cross Section, RCS)」,RCS 並非載具的真實物理面積,而是一個虛擬的電磁散射截面,反映了目標將雷達入射能量反射回接收機天線的幾何與材質綜合能力。

隨著現代防空與火控雷達的工作頻段日益寬廣,從負責早期預警的 L 頻段與 S 頻段,一路延伸至負責高精度終端鎖定的 X 頻段、Ku 頻段甚至涵蓋 40 GHz 的 Ka 頻段,軍用測試規範(如美國軍用標準 MIL-STD 系列針對射頻特徵的驗收準則)也變得極度嚴苛,現代規範強制要求,任何隱身載具或吸波材料(RAM)的研發,必須提交涵蓋 1 GHz至 40 GHz、且具備三維全方位角與全俯仰角的高解析度 RCS 特徵圖譜,這意味著測試設備必須具備在極寬頻譜內尋找載具表面「散射中心(Scattering Centers)」的能力。

然而,當微波計量科學家與測試工程師試圖在實體微波暗室或戶外靶場中,建立一套能精準測量出等效於一顆彈珠大小(約 0.001 平方公尺)雷達截面積的測試系統時,實務上將不可避免地面臨三大極度反直覺的電磁物理與訊號處理深淵:

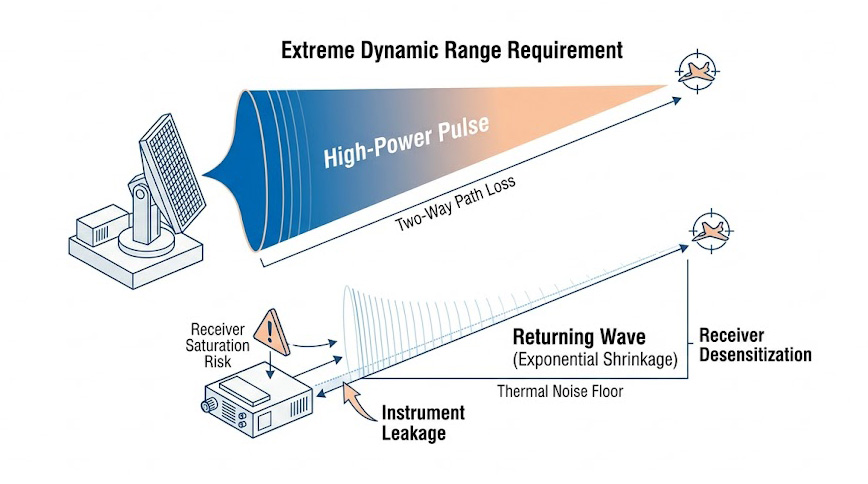

雷達雙程路徑損耗的物理極限與儀器接收端的「動態範圍」衝突

在基礎雷達物理學中,電磁波在空間中的能量衰減是極其驚人的,由於發射天線輻射出的能量會隨著距離在三維空間中呈球面擴散,當電磁波抵達目標時,能量已與距離的平方成反比;而目標反射回來的微弱能量,在返回接收天線的途中,又會經歷一次平方衰減。綜合計算下,接收端收到的回波功率,實際上是與目標距離的「四次方」成反比。

當測試頻率拉高至 40 GHz的高頻段時,大氣分子吸收與極短波長帶來的空間損耗,會讓這個物理定律變得更加殘酷,為了在遠距離下讓微弱的隱身目標回波能浮出熱雜訊底層(Thermal Noise Floor)之上,測試系統必須在發射端注入高達數千瓦(kW)的極端峰值功率。這通常必須依賴高功率行波管放大器(TWTA)來達成。

但物理學的兩難隨之而來:當工程師將數千瓦的微波脈衝打入空間的同時,測試儀器(通常是高階網路分析儀)的接收前端卻極度脆弱。即便使用了高階的環行器(Circulator)或獨立的收發天線,強大的發射訊號依然會透過天線間的耦合或儀器內部的本振洩漏,直接灌入接收機。這種「發射洩漏」的能量可能比真實的目標回波大上百萬倍,如果儀器的架構不具備特製的硬體隔離與無損耦合機制,龐大的洩漏訊號會瞬間讓接收機的低雜訊放大器(LNA)進入深度飽和,甚至引發硬體燒毀,導致整個高動態範圍的量測企圖徹底破局。

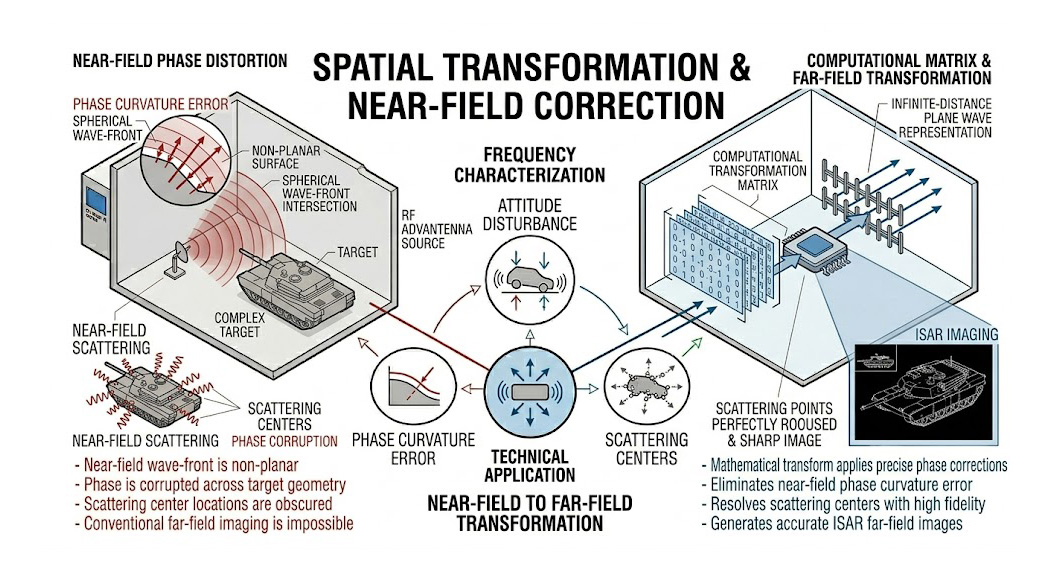

龐大載具的遠場條件矛盾與近場相位畸變

要獲得絕對準確的 RCS 數值,測試必須在電磁學的「遠場(Far-Field)」條件下進行。在遠場區,照射到目標上的電磁波波前(Wavefront)可視為完美的平面波,目標各個部位被激發的相位是均勻的,根據天線物理的遠場邊界定義,這個安全距離必須大於「目標最大物理尺寸平方的兩倍,再除以測試頻率的波長」。

當測試目標是一架長度達十公尺的戰機模型,且測試頻率高達 10 GHz(波長僅三公分)時,遠場距離的計算結果將高達近七公里,這在任何室內微波暗室中都是絕對不可能實現的幾何悖論,如果被迫縮短測試距離,目標將落入天線的「近場(Near-Field)」或菲涅耳區(Fresnel Region),此時入射的波前呈現嚴重的球面彎曲,導致戰機機鼻與機翼邊緣接收到的電磁波存在巨大的物理相位差(Phase Curvature Error),這會使得各個散射中心的回波在疊加時發生錯誤的建設性或破壞性干涉,導致量測出的 RCS 數值完全失真。

為了解決空間悖論,工程師必須仰賴複雜的近場轉遠場(NF2FF)數學轉換矩陣以及「逆合成孔徑雷達(ISAR)」成像技術,然而實務上的痛點在於,這些龐大的傅立葉轉換矩陣運算,極度依賴硬體設備在執行頻率掃描(Frequency Sweep)與轉台角度步進時,具備絕對完美的「觸發同步性(Trigger Synchronization)」,任何微秒級的時序錯位或轉台機械抖動,都會在空間頻率域中產生鬼影(Artifacts),讓原本該清晰呈現機翼邊緣散射點的 ISAR 影像,糊成一團無法解譯的微波散斑。

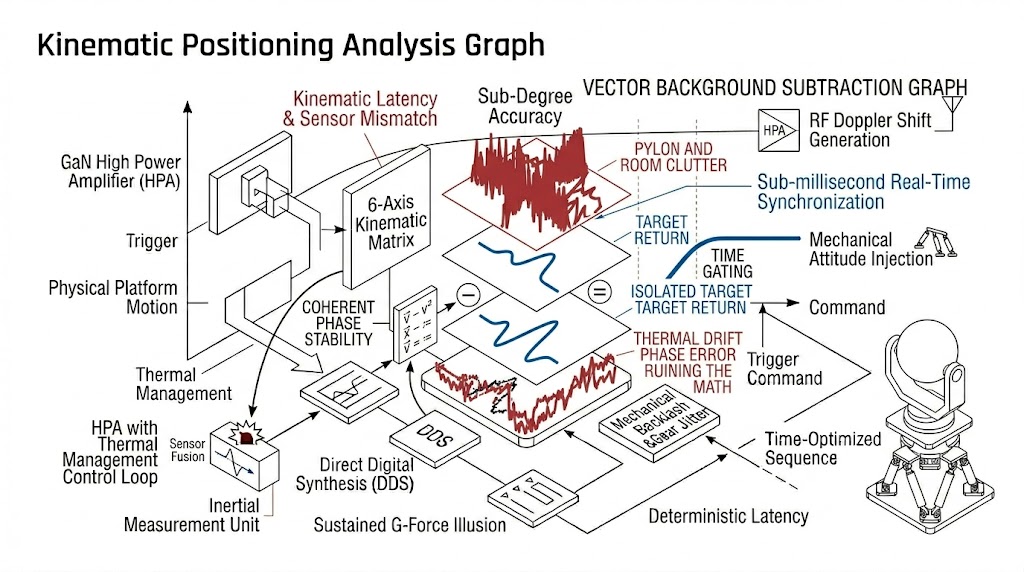

重載支撐結構的龐大背景雜訊與相干相減的熱漂移崩潰

在真實的 RCS 量測環境中,目標不可能懸浮於半空中,一架重量超過兩千公斤的全尺寸模型或艦艇元件,必須被安放在巨大的工業級重載轉台或支撐柱(Pylon)上,災難在於即便支撐柱被設計成銳利的菱形或錐形,並貼滿了昂貴的微波吸波材料,其本身的雷達截面積往往還是比上方高階匿蹤載具的 RCS 大出幾個數量級。

測試工程師用來剔除這些治具干擾的終極武器是「相干背景相減(Coherent Background Subtraction)」,其流程是:首先測量一次「只有支撐柱的空房間」的完整相位與振幅數據矩陣;接著放上目標載具,再測量一次;最後透過嚴謹的複數向量減法(Vector Subtraction),在數位世界中將支撐柱的影響完美抵消,只留下純粹的目標回波。

但這個在數學上無懈可擊的理論,在物理世界中極其脆弱,對一個龐大的頻譜狀態矩陣與全方位角進行掃描,往往需要耗費數小時甚至超過十二小時,在這個漫長的過程中,儀器內部的本地振盪器、長達數十公尺的射頻同軸電纜,甚至暗室內的空調溫度,都會發生微小的熱漂移(Thermal Drift),在 40 GHz的極高頻段,同軸電纜只要因為溫度改變而發生不到幾十微米的物理膨脹,就會在相位上產生幾十度的致命偏差,當「空房間」與「含目標」兩次量測的基準相位發生了漂移,相干相減便會徹底失效,原本應該被減除的背景雜訊會因為相位錯位反而被放大,最終的 RCS 數據將被淹沒在由溫度漂移引發的偽性雜訊海中,導致數天的測試心血付諸東流。

面對次世代隱身載具在全頻段 RCS 分析中所遭遇的極端動態範圍限制、近場相位畸變與重載背景雜訊濾除等三大計量物理極限,我們提供專為隱身特徵驗證打造的全頻段高精密雷達截面積 (RCS) 量測解決方案,協助客戶打破空間與熱力學的物理枷鎖,在實驗室或戶外靶場內萃取出最純淨的電磁散射數據。


專為海空防禦設計的 RCS 測試系統,整合 Rohde & Schwarz ZNA 向量網路分析儀、kW 級高功率脈衝放大器與 >2000kg 重載轉台,本方案支援 1-40 GHz 全頻段,適用於室內暗室與室外遠場環境,具備先進 ISAR 成像技術及開放式測試案例原始碼架構,能精確評估戰機、無人機與艦艇之隱身性能,並讓用戶保有測試流程的完全自主權。

突破動態範圍與洩漏極限的核心:R&S ZNA 高階向量網路分析儀

針對難題一中極端雙程路徑損耗與接收端過載的矛盾,我們推薦導入核心量測中樞:R&S ZNA 高階向量網路分析儀


R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生,具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊,提供高效能、DUT 為中心的操作體驗,輕鬆應對複雜的射頻量測與生產任務。

R&S ZNA 並非一般的 S 參數測試儀,其最獨特的硬體架構在於具備針對雷達脈衝量測優化的「直接通道存取 (Direct Channel Access)」設計,這項硬體特權允許工程師將高功率放大器直接整合於發射路徑中,並在接收路徑前部署高階衰減與隔離網路,完美繞過儀器內部的耦合器限制,這使得系統能夠在發射極端峰值功率的同時,保護敏感的接收器免受發射洩漏的摧毀,釋放出無與倫比的高動態範圍,搭配其內建的高速硬體時域閘門 (Time Gating) 技術,系統能精準擷取特定空間距離深度的微弱回波,將室外或暗室周遭的多徑反射干擾徹底阻絕於量測視窗之外。

克服高頻衰減與全頻段涵蓋:混合式高功率放大單元與射頻路由

為對抗高頻段的嚴苛路徑損耗,我們提供專為 1 GHz至 40 GHz全頻段設計的 混合式高功率放大單元與精密射頻路由模組,此系統採用了極具智慧的頻段分工策略;在低頻段 (1-6 GHz),系統配置了如 R&S BBA150 的高線性度固態放大器,確保寬頻脈衝波形毫無失真;而在面臨極端衰減的高頻段 (6-40 GHz),系統無縫切換至高階的 kW 級高功率脈衝行波管放大器 (TWTA);透過這種混合推力,系統確保了即便在 40 GHz 的極限頻率下,依然能向待測物投射足夠的微波能量,維持極高的訊號雜訊比 (SNR),徹底根除高頻量測的訊號探測盲區。


R&S BBA150 提供 4kHz 至 6GHz 的頻率範圍與 15W 至 3kW 輸出功率,具備 100% 抗失配能力,模組化設計適用於 EMC/EMS 測試、元件開發與通訊研究,是高功率密度的最佳解決方案。

解決空間相位畸變與背景濾除:客製化重載轉台與開放式 ISAR 成像軟體

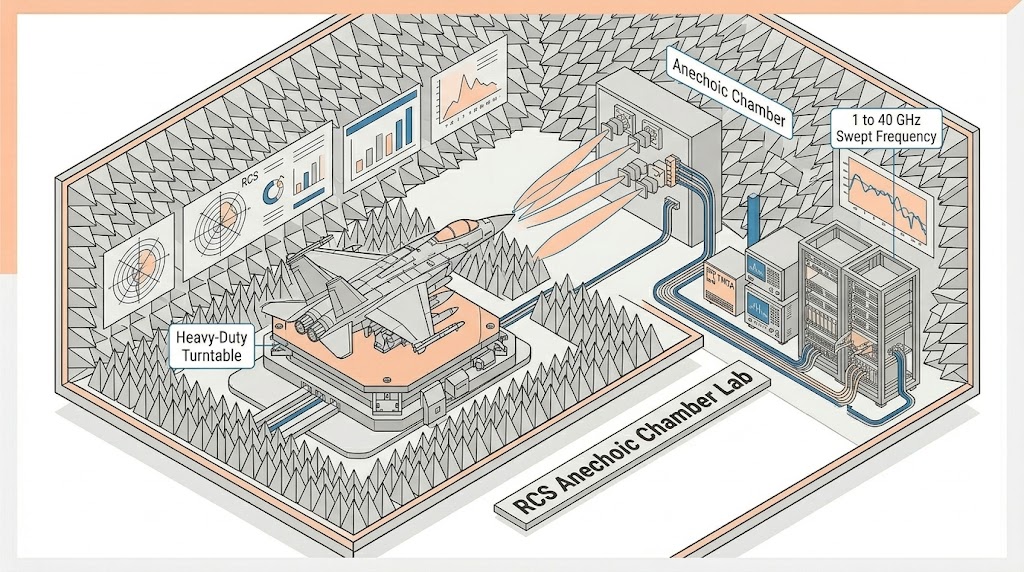

針對難題二的近場效應與難題三中重載支撐結構帶來的背景漂移,我們提供深度整合的 客製化重載低雷達截面積轉台與開放式 RCS 成像軟體系統,硬體方面,我們提供具備大於 2000 公斤強悍承載力的高精度轉台,其錐形或鋸齒狀的外型與吸波材料完美整合,確保在大負載下依舊維持極低的固有 RCS 特徵,轉台能與 ZNA 分析儀實現硬體級的位置觸發同步 (Position Trigger),支援不停機的連續掃描 (On-the-fly Measurement),大幅壓縮測試時間,從物理上降低了漫長掃描帶來的溫度熱漂移風險。 軟體方面系統內建近場轉遠場演算法與 2D/3D ISAR 成像能力,更突破性地採用開放式架構,我們交付包含標準測試案例 (Standard Test Case) 在內的完整原始程式碼 (Source Code),這賦予了頂尖科學家徹底的自主權,能自由匯入如「替代法 (Substitution Method)」等高階背景濾除與校正邏輯,或針對極機密專案進行演算法二次開發,確保在濾除重型轉台背景雜訊時,保有絕對的科學精確度與資料安全性,同時我們可配置精密加工的 RCS 標準校正球 (Calibration Sphere),為系統提供堅不可摧的絕對校正基準。


RCS 測試場域配置示意圖:圖中展示多種尺寸(10/20/35 cm)的標準球,係確保量測數據可信度的核心元件,奧創系統提供依據實際場域條件與測試目標量身打造的客製化標準球,圖片僅供架構參考。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答,實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同,如需深入規劃與系統或軟硬體選配搭配建議,請聯繫「奧創團隊」,我們擁有豐富的系統整合經驗,隨時準備為您提供最專業的配置建議與技術支援。
