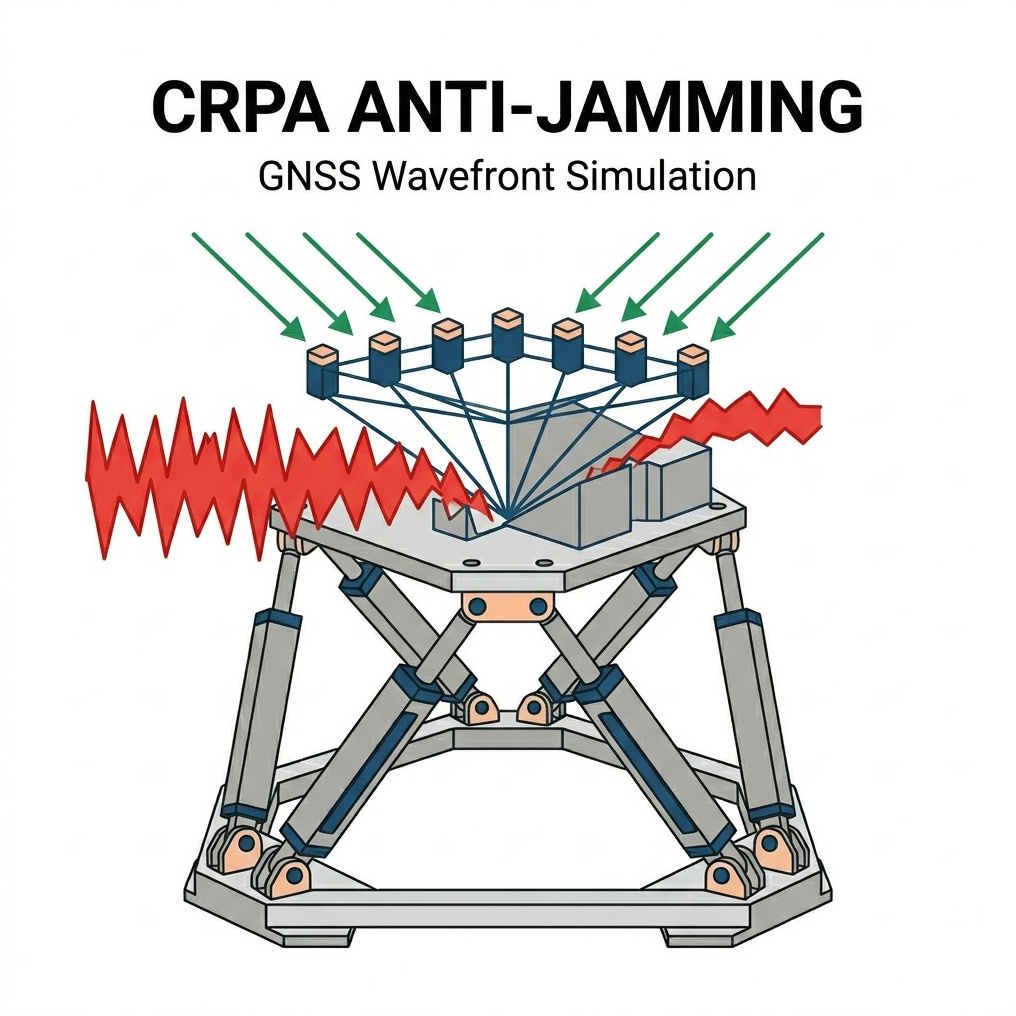

突破導航戰與電子反制極限
CRPA 抗干擾天線波前模擬與 GNSS 欺騙驗證技術



邁入二十一世紀中葉的航太與國防電子戰（Electronic Warfare, EW）領域，全球衛星導航系統（GNSS）已成為所有精準打擊武器、高空長程無人機（HALE UAV）與戰術指揮網絡不可或缺的絕對座標與授時基準，然而這種對微弱太空射頻訊號的絕對依賴，也創造了致命的阿基里斯腱。隨著軟體定義無線電（SDR）技術的普及，敵方能以極低的成本部署高功率寬頻雜訊干擾（Broadband Noise Jamming）或發射具備極高欺騙性的虛假星曆訊號（Spoofing），直接剝奪載具的導航能力或將其誘導至錯誤座標。

為應對此一嚴峻威脅，國際航空無線電技術委員會（RTCA）發布的 DO-229 系列規範，以及各國國防部針對軍規裝備驗收的 MIL-STD-810 與極端電磁環境生存準則，皆明確且強制性地要求：次世代關鍵載具必須全面捨棄單一被動天線，導入「可控輻射場型天線（Controlled Reception Pattern Antenna, CRPA）」。

CRPA 陣列天線的物理防禦哲學建立在空間微波疊加與數位訊號處理（DSP）之上，一個標準的 CRPA 系統通常包含四至十六個獨立的天線單元（Antenna Elements），透過極其複雜的協方差矩陣運算與自適應波束賦形（Adaptive Beamforming）演算法，系統能即時偵測干擾訊號的到達角（Angle of Arrival, AoA），並透過調整各通道的相位與振幅權重，在天線的立體輻射場型中，朝著干擾源的方向人為製造出一個極深的「空間零陷（Spatial Nulling）」，這個零陷能將干擾能量衰減數十分貝（dB），同時維持對合法衛星訊號的高增益接收。

然而，當射頻測試工程師與演算法科學家試圖在實驗室的封閉環境中，建立一套具備絕對科學公信力、能夠客觀量化 CRPA 零陷深度與抗干擾演算法收斂速度的測試平台時，實務上將不可避免地撞上三大源自電磁物理極限與微觀時序控制的殘酷挑戰。

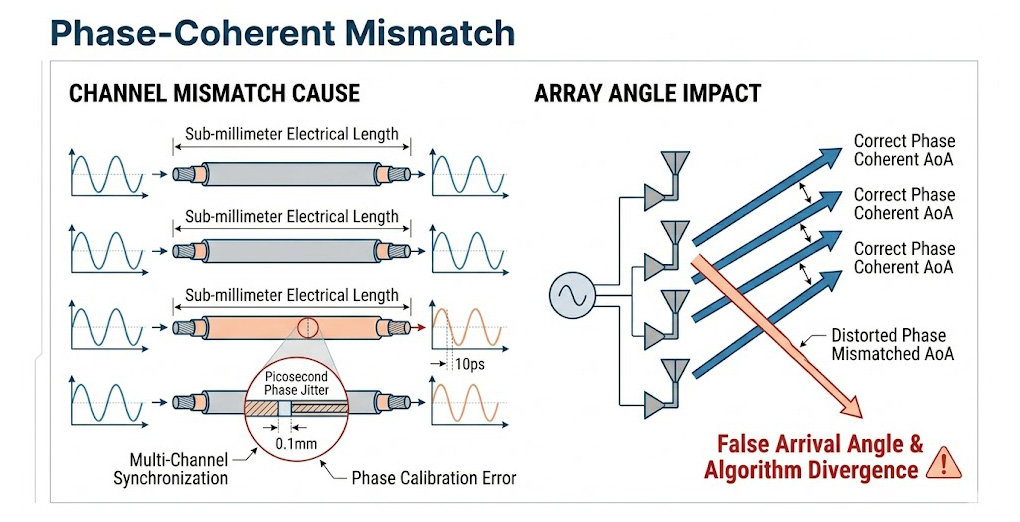

多通道波前模擬的「相位同調畸變」與皮秒級時脈抖動災難

要驗證 CRPA，測試系統必須「欺騙」這組聰明的天線，讓它以為自己正處於真實的三維射頻空間中，這意味著測試設備必須產生多達四至十六個獨立的射頻通道，將特定角度的衛星訊號與干擾訊號，轉換為到達每一個天線單元的精確相位差與振幅差。這在計量學上被稱為「相干波前合成（Phase-Coherent Wavefront Synthesis）」。

實務上的毀滅性痛點在於，GNSS 訊號（如 L1/L2 頻段）的操作頻率高達 1.5 GHz 左右，其物理波長僅約二十公分，在演算法中一個微小的空間角度差異，反映在硬體通道間的電氣延遲（Electrical Length）差異往往只有幾皮秒（Picosecond）。

如果測試設備內部的多個射頻合成器之間缺乏絕對鎖定的共用本地振盪器（Local Oscillator），或者連接到設備的射頻同軸電纜因為溫度變化產生了亞毫米（Sub-millimeter）級別的物理膨脹，通道間的相位就會發生隨機的漂移與抖動，對於 CRPA 內部極度敏感的零陷演算法而言，這些由測試機台自身產生的相位誤差，會導致計算出的干擾源到達角（AoA）嚴重失真，演算法會試圖在錯誤的空間向量上建立零陷，最終導致系統發散，工程師將完全無法分辨這是天線演算法設計的瑕疵，還是測試設備硬體極限所造成的偽性干擾。

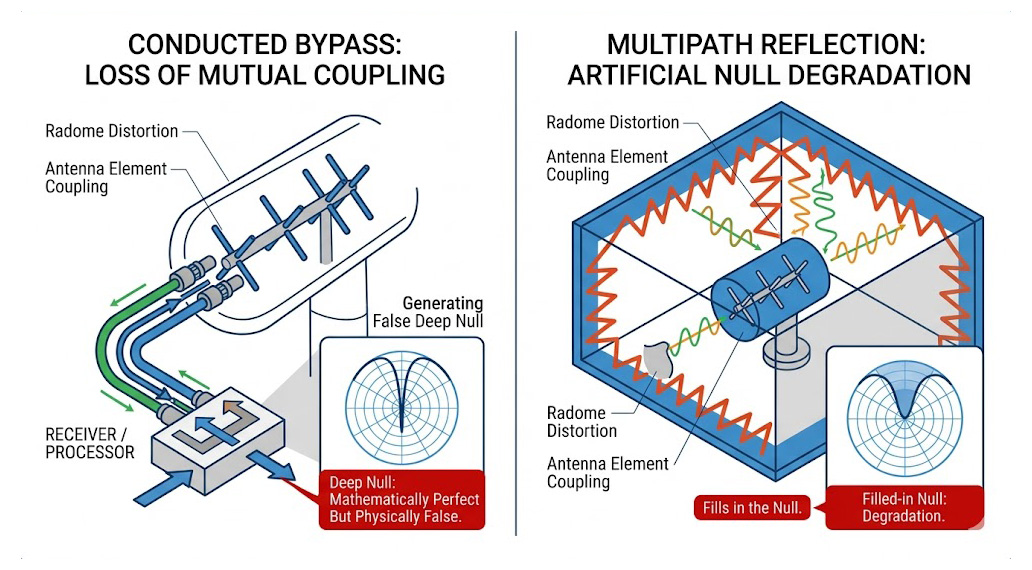

傳導測試的「空間耦合盲區」與微波暗室的「多徑反射污染」兩難

要將上述生成的波前訊號注入 CRPA，工程師面臨著兩條路，但兩條路都充滿了物理悖論。

第一條路是「直接傳導測試（Direct Conducted Testing）」，即拔掉實體天線，將多條同軸電纜直接鎖入天線後端的射頻處理單元，這種作法的致命缺陷在於它徹底忽略了真實世界的電磁邊界條件，在物理世界中，緊密排列的天線單元之間存在強烈的互耦合效應（Mutual Coupling），且天線外部的特殊材質雷達罩（Radome）會對高頻電磁波產生折射與極化扭曲，傳導測試餵給處理器的是「數學上完美」的乾淨波形，這會讓工程師誤以為系統能產生高達五十甚至六十分貝的極深零陷，但這完全是缺乏物理保真度的虛假繁榮，一旦裝上實體天線，效能便會雪崩式下滑。

第二條路是「空中傳輸測試（Over-The-Air, OTA）」，即在微波暗室內架設 CRPA，並在周圍佈滿發射天線來模擬干擾源與衛星，然而即便使用了最高階的微波吸波材料，暗室內部依然存在微弱的多徑反射（Multipath Reflection），對於 CRPA 而言，真實的干擾源可能從三十度角入射，但暗室牆壁反射的微弱干擾波可能從八十度角入射，這種非預期的多徑訊號會直接「填平」原本應該極深的空間零陷，這不僅大幅增加了暗室校正（Chamber Calibration）的幾何複雜度，更使得量測出的抗干擾增益雜訊比（J/S Ratio）嚴重失準，無法作為軍規驗收的科學依據。

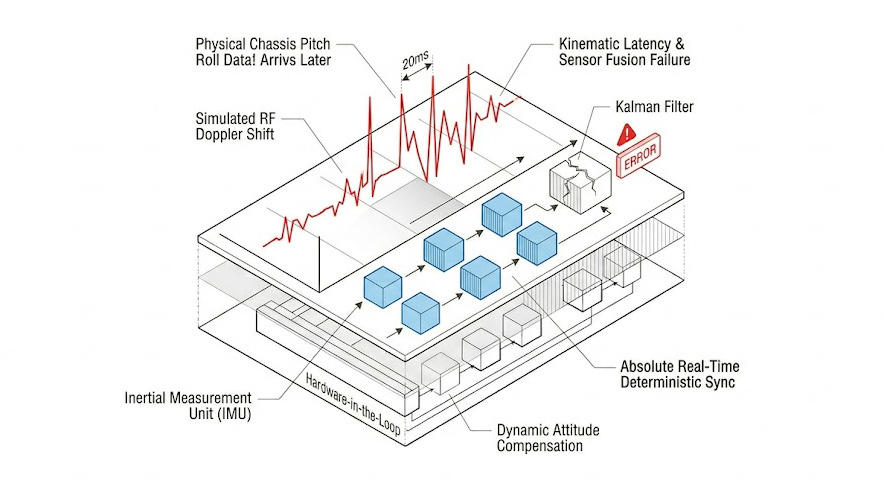

硬體迴路 (HIL) 中載具姿態與射頻都卜勒的「動態時序脫節」

軍用 CRPA 絕少安裝於靜止的地面站，它們通常服役於以極音速巡航的飛彈、執行劇烈滾轉的戰鬥機或在崎嶇地形中顛簸的主力戰車上，當載具發生劇烈的六自由度（6DOF）姿態改變（俯仰、滾轉、偏航）時，相對於天空中的衛星與地面的干擾源，天線陣列的三維指向（Orientation）會在毫秒間發生翻天覆地的變化。

因此最高階的測試必須結合硬體迴路（HIL）架構。兵推電腦必須即時計算載具的姿態動力學，並同步下達兩項指令：第一，將姿態數據注入 CRPA 內部的慣性測量單元（IMU），讓感測器融合（Sensor Fusion）濾波器得知載具正在傾斜；第二，命令射頻波前模擬器瞬間改變所有衛星與干擾源的到達角相位差，並加上對應的高頻都卜勒頻移（Doppler Shift）。

這是一場極限的時序競賽，如果兵推電腦、IMU 資料注入匯流排與射頻產生器之間，採用了非確定性（Non-deterministic）的通訊協定，必然會產生數十毫秒的網路抖動與時序脫節（Latency Desynchronization），當 IMU 已經告訴演算法載具向左傾斜了三十度，但射頻通道卻慢了二十毫秒才將干擾源的微波相位轉向，這種「物理感知」與「電磁感知」的時間差，會讓卡爾曼濾波器（Kalman Filter）讀取到極度矛盾的狀態矩陣，進而徹底崩潰，缺乏微秒級絕對時脈同步的實驗室，將永遠無法驗證導航系統在極端戰術機動下的真實抗干擾生存率。

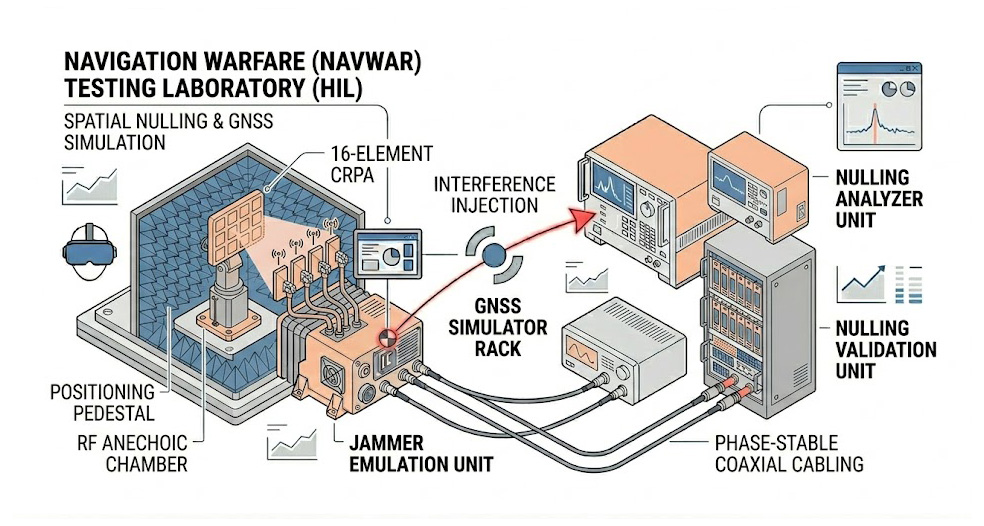

面對現代導航戰與電子反制在多通道相位同調、空間耦合盲區與高動態時序同步上所遭遇的極限物理挑戰，傳統單通道的 GNSS 產生器或單純的軟體模擬已徹底失去驗證效力，我們提供專為高階導航戰防禦打造的硬體與分析測試解決方案，協助客戶打破波前合成的技術枷鎖，在實驗室內築起堅不可摧的無形護盾。

突破相位畸變與波前合成極限：OHB XPLORA One 衛星與干擾訊號模擬器

針對皮秒級相位抖動與多通道同調生成挑戰，我們推薦導入 OHB XPLORA One 衛星與干擾訊號模擬器 作為波前模擬的核心推動引擎。

XPLORA One衛星訊號模擬器結合 XPLORA Core 軟體與 Ettus USRP，提供精準 GNSS 衛星訊號模擬，支援 GPS、Galileo、GLONASS、BeiDou 等星座系統，1 或 2 個 RF 雙通道輸出，輕巧便攜設計，輕鬆高效部署。

OHB XPLORA One 結合了強大的軟體核心與頂尖的軟體定義無線電（SDR）硬體架構，具備卓越的全星系（GPS, Galileo, GLONASS, BeiDou 等）支援能力，針對 CRPA 驗證中最棘手的「波前模擬」，此設備能精確生成包含各式複雜欺騙（Spoofing）與壓制性雜訊干擾（Jamming）的射頻波形，透過嚴謹的同步架構擴展，系統可完美支援 4 至 16 個（或更多）天線單元的相位一致性輸出，這賦予了工程師極限的射頻保真度，確保在傳導測試或暗室 OTA 測試中，每一個進入 CRPA 陣列的微波訊號皆具備絕對精準的到達角（AoA）特徵，協助客戶在最嚴苛的動態場景下，精確評估空間零陷演算法的收斂深度與穩定度。

透視干擾頻譜與零陷深度的分析大腦：R&S®FSW 高階頻譜分析儀

為了解決評估抗干擾演算法啟動後的真實鏈路品質與空間濾波效能，系統配置中不可或缺的分析中樞即為 R&S®FSW 頻譜分析儀。

R&S FSW 訊號與頻譜分析儀具備 8.3 GHz 寬頻寬、極低相位雜訊及 800 MHz 即時分析功能。專為 5G NR、汽車雷達及衛星 RF 測試設計，提供卓越的 EVM 和 DANL 性能。

R&S®FSW 具備極致的射頻硬體體質與極低的相位雜訊，是透視複雜電子戰頻譜的最佳利器，其高達 8.3 GHz 的內部分析頻寬與 800 MHz 的即時分析頻寬，使其能夠瞬間捕捉極短的脈衝干擾與高速跳頻訊號，在 CRPA 測試中，工程師能依賴這台高階分析儀，精準量化干擾開啟前後的訊噪比改善幅度（J/S Ratio），並透過進階的向量訊號分析（VSA）功能，深度解析 GNSS 訊號在遭遇重度電磁攻擊與空間零陷擠壓後的調變品質與誤差向量幅度（EVM）。這協助研發單位獲取最具公信力的物理量測數據，大幅提升滿足各項軍規抗干擾標準的驗證效率。

建立絕對校準基準的物理標竿：標準 CRPA 天線陣列模組

針對傳導測試與 OTA 暗室測試所面臨的空間耦合盲區與校正困難，我們提供具備完整物理特性的 標準 CRPA 天線陣列模組。

奧創系統提供一站式 CRPA 抗干擾測試方案。整合 OHB XPLORA One 與 R&S FSW，支援 4-16 元件波前模擬、暗室與戶外場域驗證。針對 GNSS 干擾與欺騙 (Spoofing) 威脅，提供客製化戰場情境模擬與零陷 (Nulling) 效能分析。

這套標準件（Golden Sample）天線陣列並非單純的硬體，它隨附了極其詳盡的 3D 天線場型資料（Antenna Pattern Data）與互耦合特性矩陣，在進行高階導航戰測試時，這套標準件能作為整個實驗室環境校正與系統效能比對的絕對物理基準（Baseline），無論客戶是在無電波暗室內進行高保真度的波前 OTA 測試，或是在工作台上執行演算法的快速傳導驗證，這套標準件皆能協助工程師精準排除由環境多徑效應或線材損耗帶來的偽性誤差，確保最終測得的抗干擾能力具備無可挑戰的科學嚴謹度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的 CRPA 測試應用、天線陣列數量規範、場地限制及載具動態特性而有所不同。如需深入規劃與系統軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統建置與規劃經驗，隨時準備為您提供最專業的配置建議與技術支援，共同捍衛次世代載具的導航韌性。
