突破 B5G/6G 與低軌衛星通訊研發極限

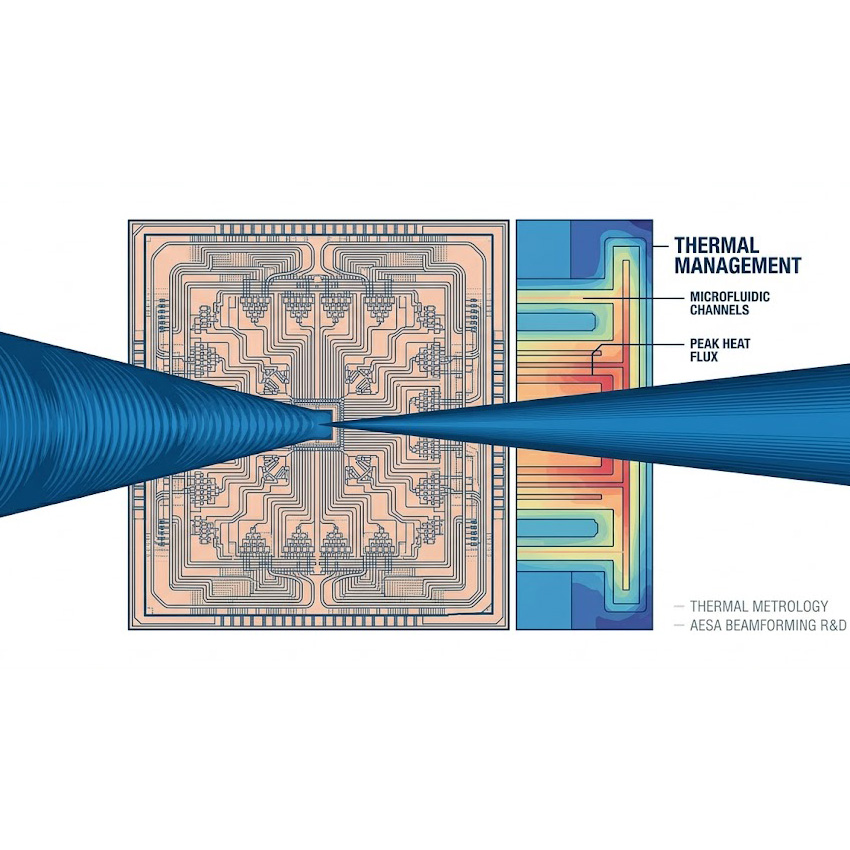

毫米波相控陣列 (AESA) 波束賦形與熱力學計量技術



在第三代合作夥伴計畫（3GPP）推動的 Release 17 與 18 標準藍圖中，B5G、6G 前瞻網路以及低軌衛星（LEO）非地面網路（NTN）的物理層架構，正全面向頻率範圍 2（FR2）甚至更高的毫米波（mmWave）頻段遷移，在 26 GHz 至 30 GHz 及其以上的超高頻譜中，電磁波呈現出近似光學的直線傳播特性，其穿透力極差，且會遭受嚴重的大氣氧分子與水氣吸收衰減。

為了補償這種極端的自由空間路徑損耗，通訊系統強制揚棄了傳統的寬波束全向性天線，全面導入「主動電子掃描陣列（AESA）」，AESA 技術的核心在於空間電磁波的疊加原理：透過在極小面積內緊密排列數十甚至數百個微型天線單元，並為每一個單元注入經過精密計算的「特定相位延遲」與「振幅權重」，系統能在不依賴任何機械轉動的情況下，於三維空間中合成出極度狹窄且能量高度集中的「筆許波束（Pencil Beam）」，並以微秒級的速度掃描並追蹤移動目標。

然而，當射頻工程師與通訊演算法科學家試圖從軟體模擬（如 MATLAB）走向實體硬體原型開發，建立一套能真正運作的毫米波相控陣列系統時，實務上將不可避免地撞上三大源自物理微觀尺度與半導體材料極限的殘酷深淵，若無法在實驗室內精準跨越這些障礙，所有的次世代通訊演算法都將淪為無法落地的純數學幻想。

高密度空間網域的矩陣校正爆炸與「相位不平衡」畸變

在毫米波頻段，為了避免產生不必要的空間柵瓣（Grating Lobes，會分散主波束能量並引發干擾的副波束），天線陣列單元之間的物理間距必須嚴格限制在半波長以內，在 28 GHz 頻率下，這個間距僅約 5.3 毫米，在如此微小的 PCB 面積上佈建例如 64 個（8x8）獨立的發射與接收通道，會引發極度嚴重的電磁互耦合效應（Mutual Coupling）。

波束賦形之所以能成功，前提是每一個通道發射的微波訊號，抵達空間中某一點時的「絕對相位」必須完全符合數學矩陣的預期，任何微小的不一致都會破壞完美的建設性干涉（Constructive Interference），實務上的災難在於，由於各通道的射頻走線長度公差、材料介電常數（Dk）的微觀不均勻，以及封裝寄生電容的差異，硬體本身天生存在嚴重的「初始相位與振幅不平衡」。

工程師必須針對每一個天線單元進行逐一量測與建表校正（Calibration Table），對於一個 64 通道、支援 6 位元相位控制（64 個狀態）與多階衰減控制的陣列而言，這意味著需要量測與補償數以萬計的狀態組合，如果缺乏一套能讓工程師直接介入並讀取底層單元狀態的開發介面，這種幾何級數膨脹的校正工作將耗費數月時間，且一旦環境溫度改變，校正矩陣又會立刻面臨失效的風險。

極端功率密度下的「半導體熱瞬態漂移」與射頻效能崩潰

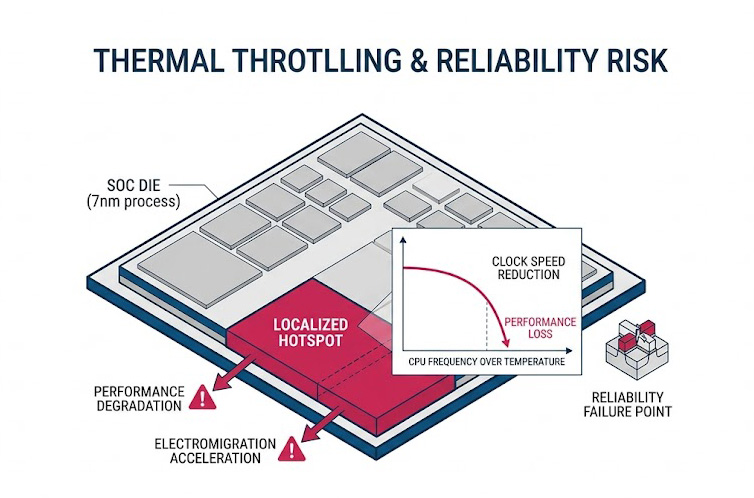

將數十個包含功率放大器（PA）、低雜訊放大器（LNA）與移相器的高頻主動元件高密度封裝，創造了一個微觀的煉獄級熱源，毫米波功率放大器的能源轉換效率通常不高，大部分的直流電能會轉化為廢熱。

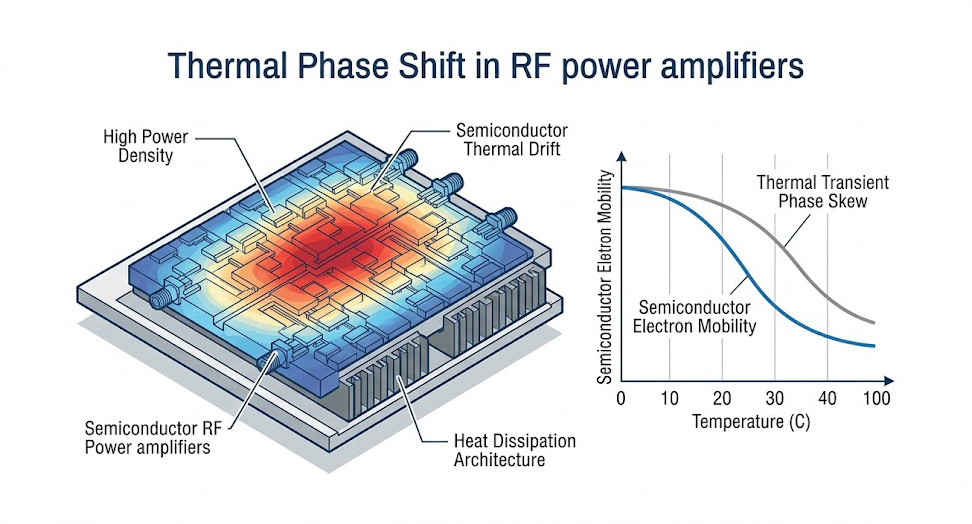

在物理學上半導體材料（如 CMOS 或 SiGe）的電子遷移率對溫度極度敏感，當陣列開始發射連續波或高佔空比的脈衝時，晶片內部的接面溫度（Junction Temperature）會在幾毫秒內急遽攀升，這種劇烈的熱瞬態變化會直接改變元件的傳輸延遲特性，導致射頻訊號產生難以預測的「熱相移（Thermal Phase Shift）」。

此外高溫會引發放大器增益的熱壓縮（Thermal Gain Compression），使得原本設定好的振幅權重發生偏移，當相位與振幅同時因為廢熱而失控時，原本該精準指向 30 度角的銳利波束，可能會瞬間分裂、偏移，甚至引發嚴重的旁瓣外洩（Sidelobe Leakage），在開發階段如果硬體平台沒有整合極致的散熱架構與即時的溫度/功率偵測迴路，研發團隊將永遠無法釐清系統的斷線是因為演算法的失誤，還是因為硬體熱力學的崩潰。

軟硬體抽象層的「封閉黑盒子」與底層控制時序斷層

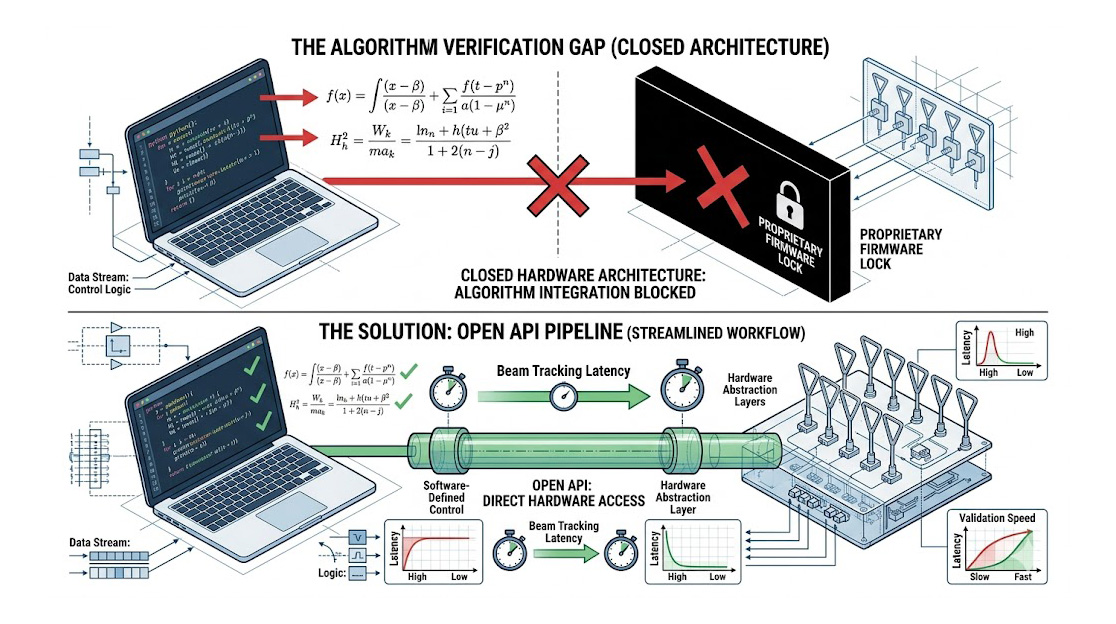

在 B5G 與 6G 的學術與尖端產業界，科學家們正致力於開發更智慧、更複雜的波束追蹤與通道估測演算法，然而市面上絕大多數的商用毫米波模組或終端設備，其硬體架構與底層韌體都是高度封閉的黑盒子，這些模組通常只允許系統整合商執行最高層級的指令（例如：直接告訴天線指向某個角度），卻不允許外部程式直接介入每一個射頻通道的微觀狀態。

這種「硬體抽象層的阻斷」對研發是一場災難，當演算法工程師開發出全新的自適應波束零陷（Adaptive Nulling）數學模型時，他們需要將這個模型轉換成矩陣，並「即時（Real-time）」寫入到每一個天線單元的移相器中，如果硬體不提供開源的應用程式介面（API），工程師就被迫進行冗長且痛苦的底層暫存器（Register）反向工程，或忍受封閉通訊協定帶來的龐大傳輸延遲（Latency），這使得理論上能在微秒內完成的波束切換，在物理硬體上卻慢了數十毫秒，導致高速移動軌跡（如低軌衛星過境）的動態追蹤驗證徹底失敗。

面對 B5G/6G 與次世代雷達在毫米波相控陣列開發中所遭遇的高頻矩陣校正、熱瞬態相移崩潰以及硬體封閉黑盒子等三大研發極限挑戰，我們提供專為毫米波前沿探索打造的相控陣列開發套件，協助客戶打破軟硬體的物理藩籬，將數學模型無縫轉化為真實空間中的精準微波波束。

解放波束賦形研發的終極利器：Ohmplus OHM+ DPA 毫米波雙極化相控陣列天線開發與教學套件

針對空間矩陣校正與封閉控制斷層，我們推薦導入 Ohmplus OHM+ DPA 毫米波雙極化相控陣列天線開發與教學套件，這是一套專為 B5G、低軌衛星（LEO）與高解析度雷達研發量身定制的開放式硬體平台。

專為毫米波應用打造的 64 通道 (8x8) 相控陣列天線，支援雙極化、波束賦形與即時追蹤，模組化設計可自由拼接，隨附視覺化控制軟體與開源 API，是 B5G 與衛星通訊研發的最佳利器。

• 雙重開發模式與底層通透優勢：
  OHM+ DPA 的核心價值在於其徹底的開放性，系統提供專屬的「工程模式 (Engineering Mode)」與開源 API，這賦予了演算法科學家等同於「上帝視角」的控制權限，開發者不再被侷限於黑盒子操作，而是能夠透過程式碼，直接且獨立地對 64 個天線單元（8x8 陣列）中的每一個通道，進行精細的幅度（Amplitude）與相位（Phase）寫入，這使得複雜的通道校準、非標準波束場型生成與演算法快速原型驗證（Rapid Prototyping）變得極度直觀且高效。
• 視覺化波束控制與即時追蹤：
  隨附的 OHMPLUS 控制軟體內建了突破性的「Drag-to-Steer」3D 視覺化波束控制介面，並支援雙行軌道參數（TLE）輸入，這協助團隊在開發低軌衛星地面站（SatCom UT）時，能即時觀察演算法驅動下的波束幾何變化，大幅縮短從理論數學到物理輻射的除錯週期。

直觀操控：獨家的 "Drag-to-Steer" 功能，讓波束控制像操作遊戲一樣簡單直觀

克服極端高頻與熱力學挑戰：高整合雙極化射頻與熱管理架構

為了解決難題二中高密度封裝帶來的熱瞬態相移與極化串擾，Ohmplus OHM+ DPA 展現了工業級的精密設計工藝。

專家級調校：進階面板支援對 64 個天線單元 (A1-H8) 進行逐一的幅度 (Amplitude) 與相位 (Phase) 校正。

• 極致的射頻與熱穩定性優勢：
  該模組完美覆蓋 26.5 GHz 至 29.5 GHz 的 Ka-Band 核心頻段，在如此微小的構型內，原廠將高性能射頻前端與專屬的主動/被動散熱系統進行了完美一體化整合，這確保了在執行連續發射或輸出高達 56 dBm (EIRP) 的高功率運作時，系統能有效壓制接面溫度的飆升，徹底免除熱漂移帶來的波束畸變。
• 先進雙極化 (Dual-Polarization) 適應性：
  系統內建強悍的極化切換網路，透過軟體即可瞬間在線性極化（水平 H / 垂直 V）與圓極化（RHCP / LHCP）之間切換，這項功能完美適配了現代衛星通訊對抗法拉第旋轉效應（Faraday Rotation）的嚴苛要求，確保在複雜多徑或太空傳輸環境下，通訊鏈路具備絕對的韌性與穩定度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
