突破 6G 與 THz 傳輸極限：次毫米波雙圓極化饋源 (Dual CP Feed) 設計與極化隔離技術



在當今全球通訊藍圖向第六代（6G）標準與高階星系網路（NTN）演進的進程中，對於極致資料傳輸量（Tbps 級別）的渴求，正迫使射頻物理學家跨越傳統毫米波的邊界，大舉進入 300 GHz以上的THz與次毫米波（Sub-mmWave）領域，根據 IEEE 802.15.3d 等前瞻標準的定義，太赫茲頻段能提供連續數十甚至上百千兆赫茲的絕對頻寬，這是任何低頻段皆無法比擬的物理優勢。

在此頻段中，低軌衛星（LEO）與中軌衛星（MEO）之間的「衛星間鏈路（ISL）」、高解析度極化合成孔徑雷達（Polarimetric SAR），以及生醫與材料科學領域的非破壞性太赫茲光譜成像，成為了最核心的應用場景；然而隨著操作頻率推進至 380 GHz 至 500 GHz 的區間，自由空間路徑損耗（Free-Space Path Loss）呈現指數級暴增，為了補償龐大的能量衰減，系統必須採用高增益的拋物面反射面天線。而作為整個天線系統「大腦與瞳孔」的核心發射/接收樞紐——饋源（Feed Horn），其設計優劣直接決定了整個太赫茲鏈路的成敗。

為了在極高頻下實現頻譜效率的倍增，並克服電磁波穿越電離層或大氣層邊緣時產生的法拉第旋轉效應（Faraday Rotation），國際高階通訊規範要求系統必須採用「雙圓極化（Dual Circular Polarization）」，這意味著饋源必須具備同時發射與接收右旋圓極化（RHCP）與左旋圓極化（LHCP）的能力，當微波工程師試圖將這種在低頻段已相當成熟的技術，移植到波長不到一毫米的太赫茲頻段時，實務上將面臨三大物理尺度與電磁邊界條件的致命難題。

次毫米波物理尺度下的「集膚效應」與亞微米級加工公差深淵

在 380 GHz 至 500 GHz 的超高頻段，電磁波的實體波長（Wavelength）僅約為 0.78 毫米至 0.6 毫米，根據微波工程理論，波導（Waveguide）管壁的金屬表面粗糙度（Surface Roughness）必須遠小於波長的一個極小分數，否則會引發嚴重的導模色散（Modal Dispersion）與歐姆損耗。

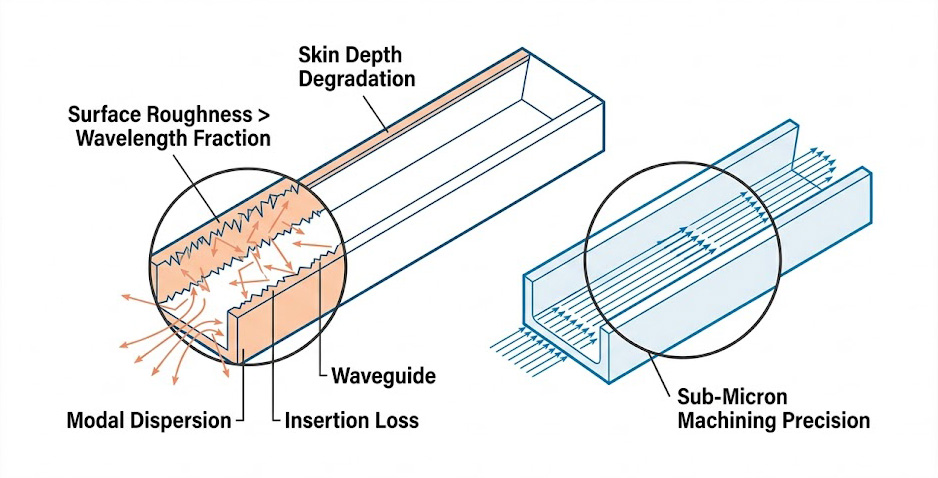

在如此高的頻率下，高頻電流會因為「集膚效應（Skin Effect）」而完全集中在金屬波導最表層的幾微米甚至奈米厚度內，如果金屬加工的刀痕或鍍層存在微小的瑕疵，對太赫茲波而言，這些瑕疵就像是巨大的峽谷與障礙物，這些微觀下的物理不平整，不僅會導致嚴重的插入損耗（Insertion Loss），更會激發出非主模的高階模態（Higher-order Modes）。

這種模態轉換在雙極化天線中是毀滅性的，當原始純淨的圓極化電磁波在波導內部傳輸時，任何不對稱的幾何加工公差（如圓形波導開口的微小橢圓化，公差容忍度往往低於一微米），都會破壞電磁場的相位相等性。這使得實驗室在進行原型機設計時，經常面臨理論模擬近乎完美，但實際切削出來的黃銅或純銅饋源，其輻射能量卻在內部急遽衰減發熱，根本無法向次反射鏡投射完美波前的窘境。

極化串擾與高頻 OMT (正交模態轉換器) 的隔離度崩潰

雙圓極化傳輸的核心在於「正交性」，接收機必須能夠完美分離在同一個空間中旋轉、但方向相反的兩個獨立資料串流（RHCP 與 LHCP），要達成此目的，饋源後端必須高度整合一組「正交模態轉換器（OMT）」與極化器（Polarizer）。

OMT 的物理職責是將兩個相互正交的線性電磁波路徑進行物理分離，在太赫茲頻段，要把這極其微小的波導腔體內部，設計成能讓電磁波順暢轉向分流的隔膜（Septum）或分支結構，是一項幾何拓樸學的極限挑戰，如果 OMT 內部的隔離度（Isolation）不足，右旋通道的能量就會滲透（Bleed）到左旋通道中。

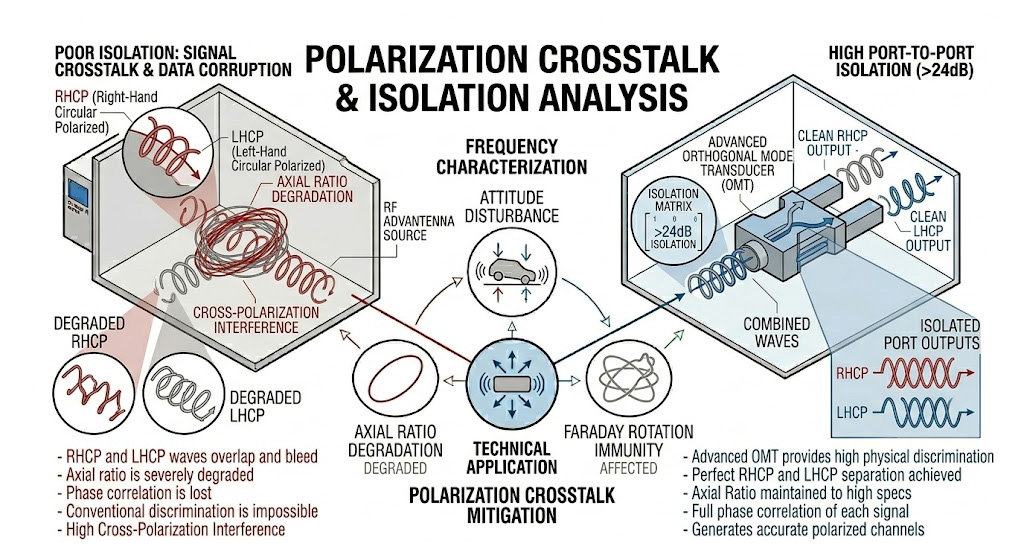

這種硬體底層的「極化串擾（Cross-Polarization Interference）」會直接導致系統「軸比（Axial Ratio）」的急遽惡化，當軸比大於 3 dB 時，原本應該是完美圓形的極化軌跡就會被壓扁成橢圓形，這使得系統在解調變高階資料流時，會產生極高的誤碼率（BER），在進行太赫茲極化雷達成像時，這種隔離度崩潰會導致影像演算法將水平特徵與垂直特徵混淆，完全失去對物質微觀結構（如材料晶格方向或表面細微裂紋）的鑑別能力。

超寬頻覆蓋下的波導截止頻率與全頻段阻抗匹配矛盾

未來的太赫茲應用要求極大的「相對頻寬（Fractional Bandwidth）」，以涵蓋 380 GHz 至 500 GHz 為例，這意味著饋源必須在一個高達 120 GHz 頻寬的廣闊頻譜內，維持絕對穩定的電氣特性，這在波導物理學上存在先天的矛盾。矩形與圓形波導都有其固有的「截止頻率（Cutoff Frequency）」，如果波導尺寸設計得太小，低頻端的能量將無法傳播，產生全反射；如果尺寸設計得太大，高頻端又會激發出高階模態，導致輻射場型（Radiation Pattern）分裂與主波束增益崩潰。

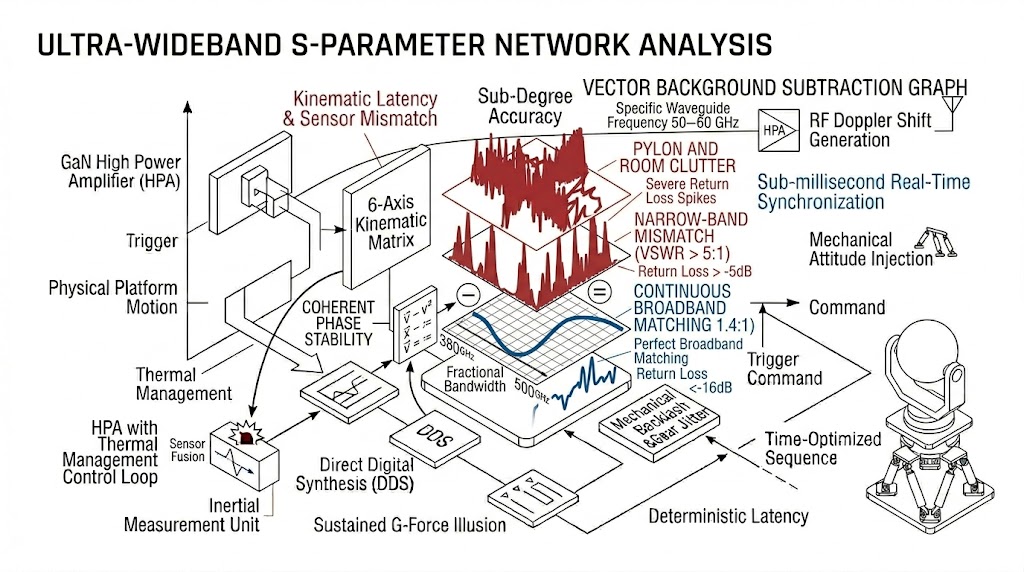

工程師必須在駐波比（VSWR）與阻抗匹配（Impedance Matching）上進行艱難的妥協，傳統的饋源設計往往只能在中心頻率（如 440 GHz）附近達成優異的反射損耗（Return Loss < -15 dB），一旦頻率向兩側極端邊緣延伸，阻抗失配就會引發強烈的反射波，形成嚴重的駐波。這種駐波不僅會把微弱的接收訊號彈回空間中，在作為發射端（如衛星上鏈）使用時，反射回來的太赫茲能量甚至會直接燒毀前端昂貴的固態倍頻器（Multiplier）或次毫米波放大晶片，缺乏全頻段平坦匹配能力的饋源，將使高達 120 GHz 的寶貴頻寬淪為無法使用的無效頻譜。

面對 6G 太赫茲通訊與先進高解析度成像在次毫米波段所遭遇的奈米級加工公差、極化串擾與超寬頻阻抗匹配等三大物理極限挑戰，傳統的毫米波設計思維已無法跨越這道微觀電磁鴻溝，我們提供專為次毫米波極限應用打造的超高頻天線解決方案，協助客戶打破太赫茲電磁傳輸的物理藩籬，獲取最純粹的高解析度空間訊號。

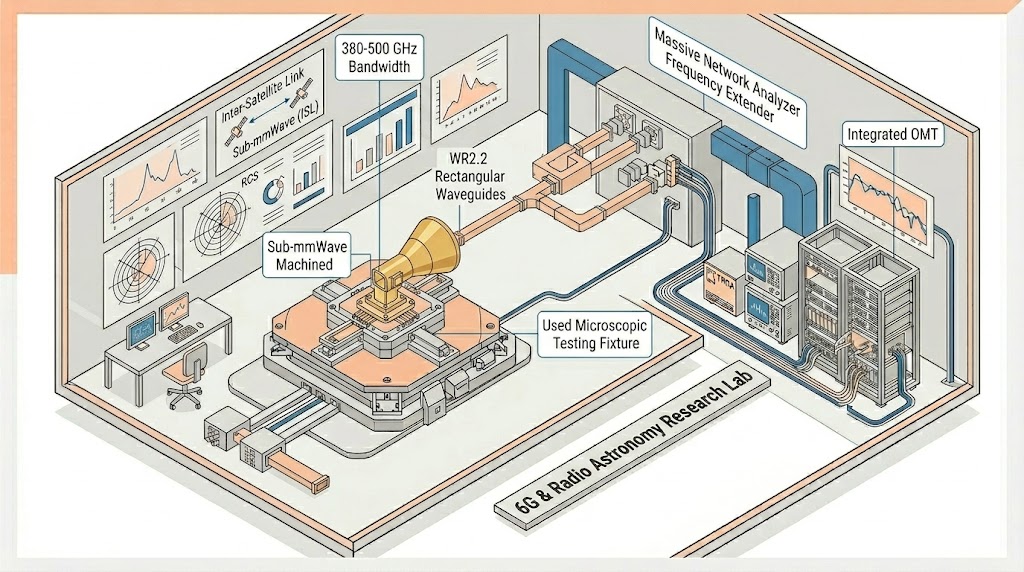

突破太赫茲極化與頻寬極限：OHM+ 次毫米波雙圓極化饋源天線 (380-500 GHz)

針對難題一的高頻加工公差與難題二的 OMT 極化串擾深淵，我們推薦導入 OHM+ Sub-mmWave Dual CP Feed (380-500 GHz 次毫米波雙圓極化饋源)，這是一款將尖端微細加工工藝與高階微波拓樸學完美結合的工程傑作。

覆蓋 380-500 GHz 的超寬頻饋源，整合 OMT 技術實現 RHCP/LHCP 同步雙極化運作，具備 <0 >24dB 高隔離度，是衛星星鏈 (ISL)、無線電天文與太赫茲精密成像的首選方案。

• 極致的軸比與高隔離度雙極化架構

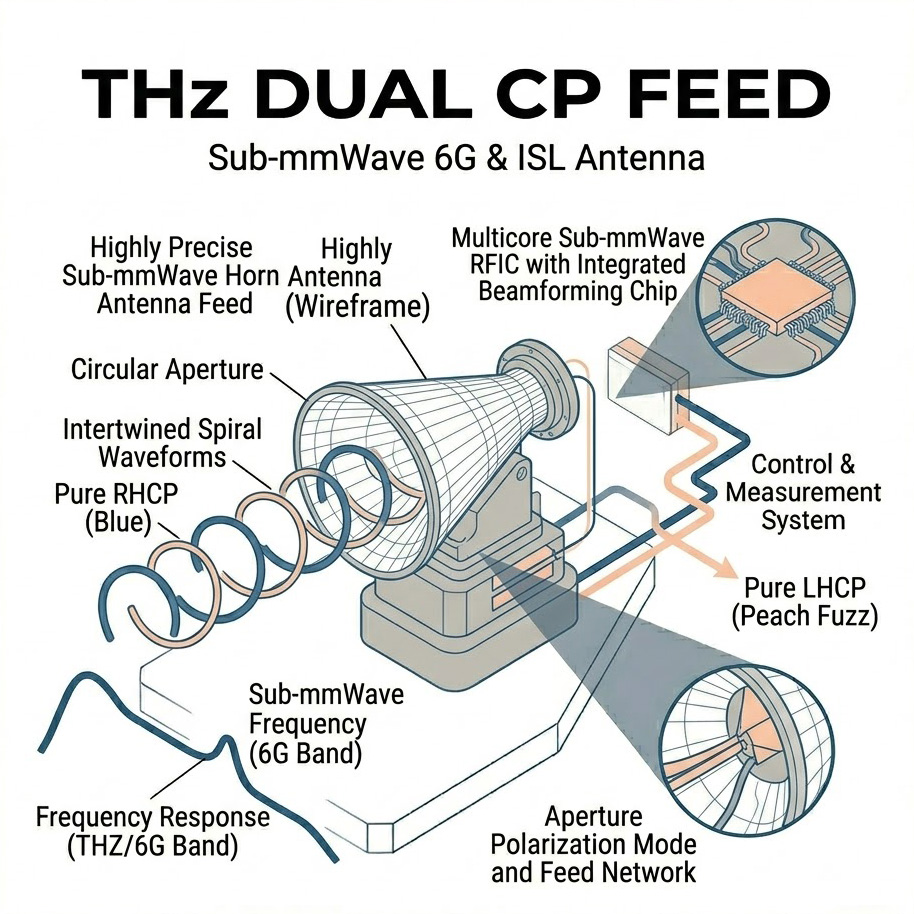

  OHM+ 饋源天線採用了高度整合的先進正交模態轉換器 (Integrated OMT) 技術，透過極其嚴苛的次微米級精密切削與內部鍍層工藝，它克服了集膚效應帶來的模態色散，該產品在單一精巧的實體元件中，完美實現了右旋圓極化 (RHCP) 與左旋圓極化 (LHCP) 的同步運作，最關鍵的是，它在全頻段內提供了 小於 0.5 dB 的極致軸比 (Axial Ratio)，以及高達 大於 24 dB 的端口至端口隔離度 (Port-to-Port Isolation) 與大於 25 dB 的交叉極化抑制能力，這確保了在進行衛星星鏈 (ISL) 高速資料傳輸或極化合成孔徑雷達 (SAR) 掃描時，兩個正交的資料串流能保持絕對純淨，徹底免除極化串擾導致的資料損毀。
• 無縫覆蓋 WR2.2 頻段的超寬頻阻抗匹配：
  為了解決難題三中的全頻段阻抗匹配矛盾，OHM+ 雙圓極化饋源透過複雜的內部漸變結構與精密的圓形波導開口設計，實現了無與倫比的超寬頻特性，它完美覆蓋了 380 GHz 至 500 GHz (WR2.2 Band) 的完整頻譜，在整個 120 GHz 的寬廣頻段內，其反射損耗 (Return Loss) 皆能嚴格控制在 小於 -16 dB (VSWR < 1.4:1) 的優異水準，搭配中心頻率高達 18 dBi (RHCP) 與 19 dBi (LHCP) 的典型天線增益，它能完美且平坦地將太赫茲能量耦合至次反射鏡或自由空間中，不僅極大化了鏈路預算，更確保了前端精密太赫茲放大元件的安全與穩定。

性能量測數據：(上左) 反射損耗、(上中) 串擾隔離度、(上右) 軸比、(下) LHCP 與 RHCP 的輻射場型圖，數據顯示全頻段內皆具有優異的匹配性與極化純度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的太赫茲測試應用、ISL 規範、場地限制及前端收發待測物特性而有所不同，如需深入規劃與太赫茲擴展系統、或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高頻系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援，助您在次毫米波的前沿探索中搶佔先機。
