電磁脈衝 (EMP) 測試與隔離驗證解決方案
突破射頻動態極限，構築從微型模組到全系統的軍規測試防線
全面無線化時代下的電磁脆弱性威脅

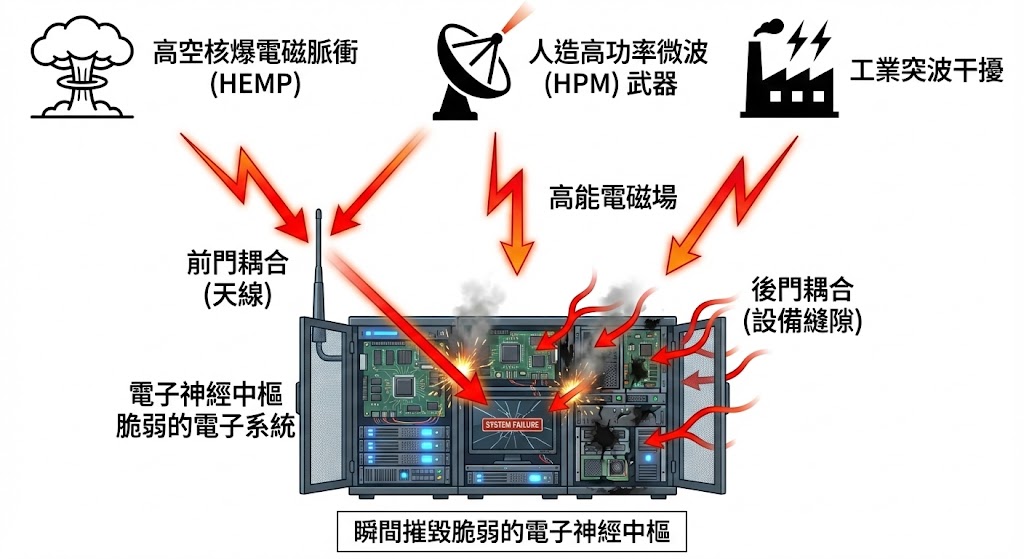

隨著 5G/6G 通訊、物聯網 (IoT)、低軌衛星與自動駕駛技術的蓬勃發展，現代社會與國防體系已高度依賴精密的高頻射頻元件與微處理器，然而這種「全面無線化與固態電子化」的趨勢，也帶來了前所未有的電磁脆弱性，無論是來自敵對勢力的高空核爆電磁脈衝 (HEMP)、人造高功率微波 (HPM) 武器的蓄意攻擊，或是工業環境中強烈的突波干擾，這些瞬間產生的高能電磁場，能輕易透過天線 (前門耦合) 或設備縫隙 (後門耦合) 摧毀脆弱的電子神經中樞；在可見的未來，具備對抗極端電磁干擾 (EMI) 與電磁脈衝 (EMP) 的生存能力，將是所有軍用 C4ISR 系統、航太載具、甚至是民用關鍵基礎設施 (CIP) 必備的核心競爭力。
衍伸需求：標準化、高動態範圍的「一站式」量測與驗證生態系

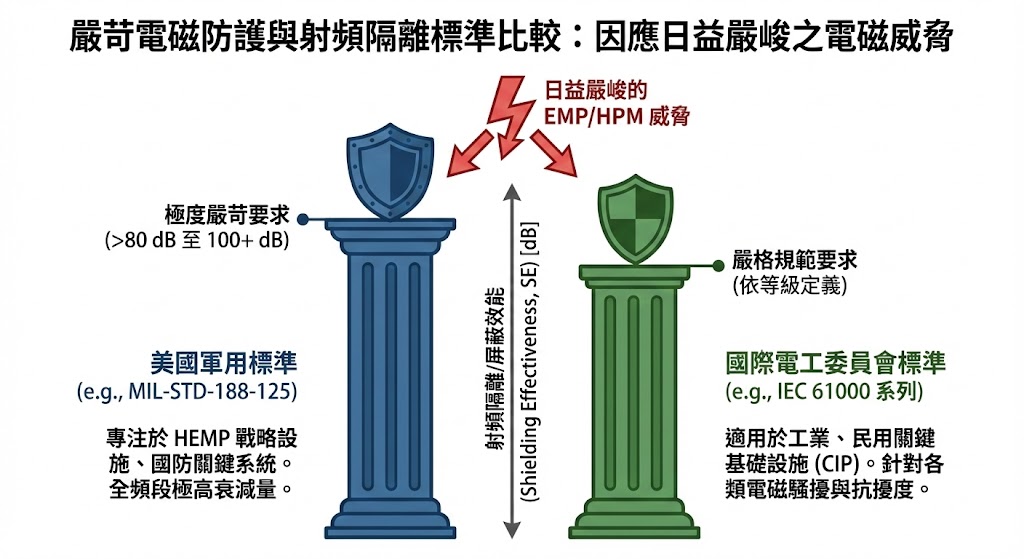

因應日益嚴峻的電磁威脅，各國軍方與國際標準組織（如 MIL-STD、IEC）制定了極度嚴苛的電磁防護與射頻隔離測試標準，防護設施或設備的屏蔽效能 (Shielding Effectiveness) 往往被要求達到 80 dB、甚至 100 dB 以上的衰減量，這衍生出一個巨大的技術缺口：市場不僅需要防護技術，更需要能夠「精準驗證防護效能」的頂級量測系統；研發與品保單位迫切需要一套涵蓋極低頻至毫米波 (mmWave) 的天線陣列、具備超高動態範圍的頻譜與網路分析儀，以及能讓微型待測物 (DUT) 在無干擾環境下進行驗測的標準化隔離箱 (Shielded Chambers)。
傳統測試設備的效能瓶頸與場域限制
在執行 EMP 防護或高階 EMC 測試時，工程團隊長期面臨四大痛點：
- 動態範圍觸底的物理限制：
當受測物的屏蔽效能極高時，穿透的微弱訊號往往被傳統頻譜儀的高底噪 (Noise Floor) 所淹沒，導致測試結果出現「假性合格」或「無法量測」的窘境。 - 測試環境建置成本高昂：
建置一座標準的電磁波暗室 (Anechoic Chamber) 動輒耗資數千萬且佔地廣大，對於開發小型 5G 模組或車載雷達的廠商而言，缺乏具備高隔離度、可置於實驗桌面的微型測試箱解決方案。 - 現場機動測試的困難：
大型軍事掩體或機動雷達車的現地驗收，往往缺乏穩定的市電供應，傳統實驗室儀器體積龐大、笨重且無法以電池驅動，讓現地「抓漏」與 S 參數掃描變得極度困難。 - 測試系統拼湊導致的誤差：
發射源、接收機、自動化軟體與天線若來自不同品牌，阻抗不匹配與軟體相容性問題將導致巨大的量測不確定性 (Measurement Uncertainty)。
本解決方案完美終結上述痛點，提供 Rohde & Schwarz (R&S) FSW 高階頻譜分析儀、ZNL 三合一網路分析儀、SMCV100B 向量訊號產生器，結合 CMQ200/DST200 射頻隔離艙與全頻段天線群，為您打造一套無懈可擊的電磁防護驗證生態系。
核心數據與事實
- 頂尖寬頻分析極限：

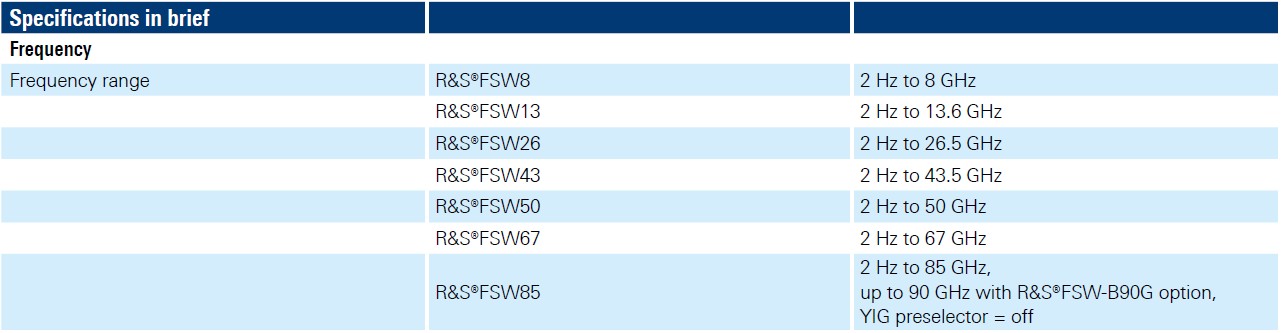

R&S FSW 系列訊號與頻譜分析儀支援高達 67 GHz 甚至 85 GHz 的頻率範圍，並具備領先業界的超寬頻分析能力，精準捕捉奈秒級的 EMP 瞬態突波。 - 110 dB 絕對隔離測試艙：

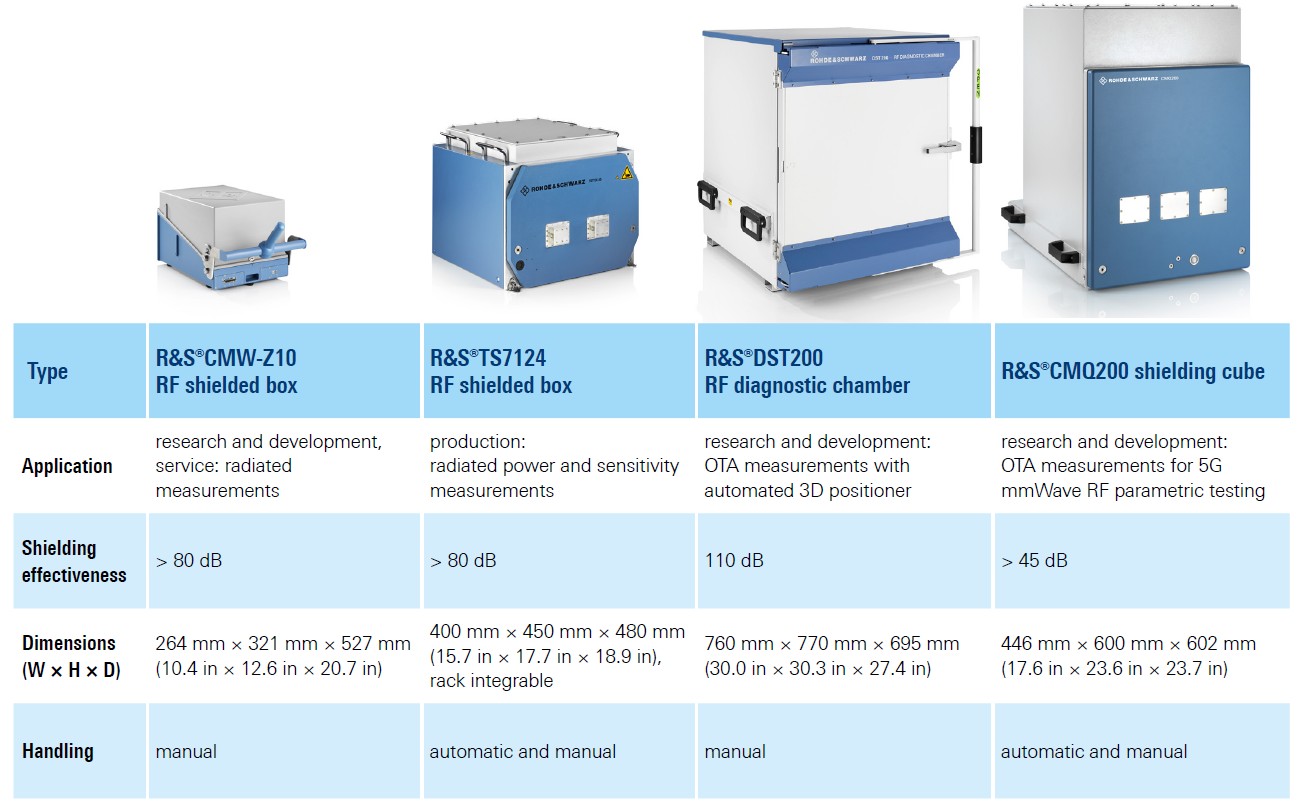

R&S 提供包括 CMW-Z10、TS7124、DST200 與 CMQ200 在內的標準化 RF 屏蔽箱，提供超越 110 dB 的極致屏蔽效能，宛如桌上型的微型暗室。 - 多工一體的機動戰術力：
R&S ZNL 網路分析儀結合了 VNA、頻譜分析儀與功率計，重量僅 6 至 8 公斤，並支援電池供電，是外場 EMP 洩漏巡檢的終極武器。 - 零死角的天線生態系：
從涵蓋 HF 低頻頻段的磁場天線，到 VHF/UHF，乃至涵蓋微波段的 SHF 高頻定向天線，R&S 提供原廠阻抗完美匹配的全頻段天線群。
- 純淨高功率訊號激發：
R&S SMCV100B 等向量訊號產生器，提供極低相位雜訊與高功率輸出，能輕易穿透厚重屏蔽體，為接收端創造極大的動態測量餘裕。 - 自動化量測與產線整合：
搭配 R&S CMWrun 等自動化序列軟體，可將繁瑣的法規測試標準化，大幅降低人為誤差，並無縫銜接至多待測物 (Multi-DUT) 的量產線。
核心特色解析
- 超越極限的系統級動態範圍
要測量 80 dB 以上的屏蔽效能，儀器必須具備更深的動態範圍餘裕，本方案整合 R&S 高功率射頻訊號源與具備超低顯示平均雜訊電平 (DANL) 的接收分析儀，確保在測試極端防護體時，量測曲線能清晰浮現於底噪之上，提供無庸置疑的驗收數據。 - Turnkey 微型屏蔽測試環境
打破「測試必進大型暗室」的迷思。本方案提供一系列預先組裝、隨插即用的射頻屏蔽箱 (如 R&S CMQ200 / DST200)，它們具備完美的 RF 吸波內襯與高隔離度的 I/O 介面，讓工程師在實驗桌上即可進行晶片與模組級的 EMP 預相容測試。 - 無與倫比的瞬態訊號捕獲能力
EMP 攻擊 (如 E1 階段) 發生在極短的奈秒瞬間，R&S FSW 配備超大的即時分析頻寬與極高的取樣率，能無遺漏地觸發並記錄寬頻譜範圍內的瞬態電磁能量，深入分析脈衝的上升時間 (Rise Time) 與頻譜分佈。 - 現場測試的極致機動力
針對已建置的掩體、機房或機動雷達車，工程人員需進行現地的「洩漏點偵測」，搭載原廠電池模組的 R&S ZNL，讓測試人員擺脫電源線的束縛，一機具備網路分析與頻譜掃描功能，是現場防護品質控管的最佳利器。 - 無縫銜接的全頻譜天線系統
無論是低頻磁場的穿透測試，還是高達數十 GHz 的高功率微波 (HPM) 照射，R&S 的天線家族 (HF/VHF/UHF/SHF) 皆能提供平坦的天線係數 (Antenna Factor) 與穩定的輻射場型，確保各頻段間的測試數據具備完美的一致性。 - 智能自動化與資料分析平台
透過 R&S CMWrun 序列軟體與 R&S CMWmars 日誌分析工具，使用者可自定義測試腳本，自動控制發射頻率、功率與接收讀值，並即時產出符合軍規或商規格式的測試報告，將測試效率提升至前所未有的境界。
價值與效益
化繁為簡，桌上即是國家級電磁實驗室
對於需要進行高頻防護驗證的研發單位而言，無需花費數千萬與半年時間建造大型 Chamber，導入 R&S 屏蔽箱系列，您能立即獲得 >110 dB 的無干擾測試空間，大幅加速研發迭代週期。

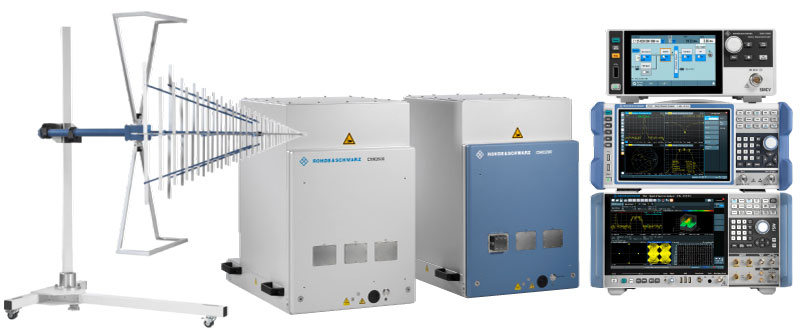

R&S 多款隨插即用的 RF 屏蔽箱，為開發人員打造具備極致隔離度的桌上型測試環境。
捕捉瞬息萬變的致命脈衝，確保防護無盲區
面對高頻、極短瞬態的電磁脈衝攻擊，傳統儀器往往來不及掃描便已錯失訊號，R&S FSW 卓越的寬頻分析能力，能完整還原干擾源的真實面貌，協助工程師精準找出系統的脆弱頻段。
R&S FSW 具備極寬的分析頻寬與高達 85GHz 的覆蓋率，是分析高能瞬態微波的旗艦平台。
外場機動抓漏，將施工風險降至最低
在國防工程的地下掩體或機動車廂中，R&S ZNL 讓「帶著走的實驗室」成為現實，其三合一功能與電池續航力，讓工程師能在施工階段即時找出金屬接縫或管線穿入點的電磁洩漏，避免完工後驗收失敗的巨大返工成本。

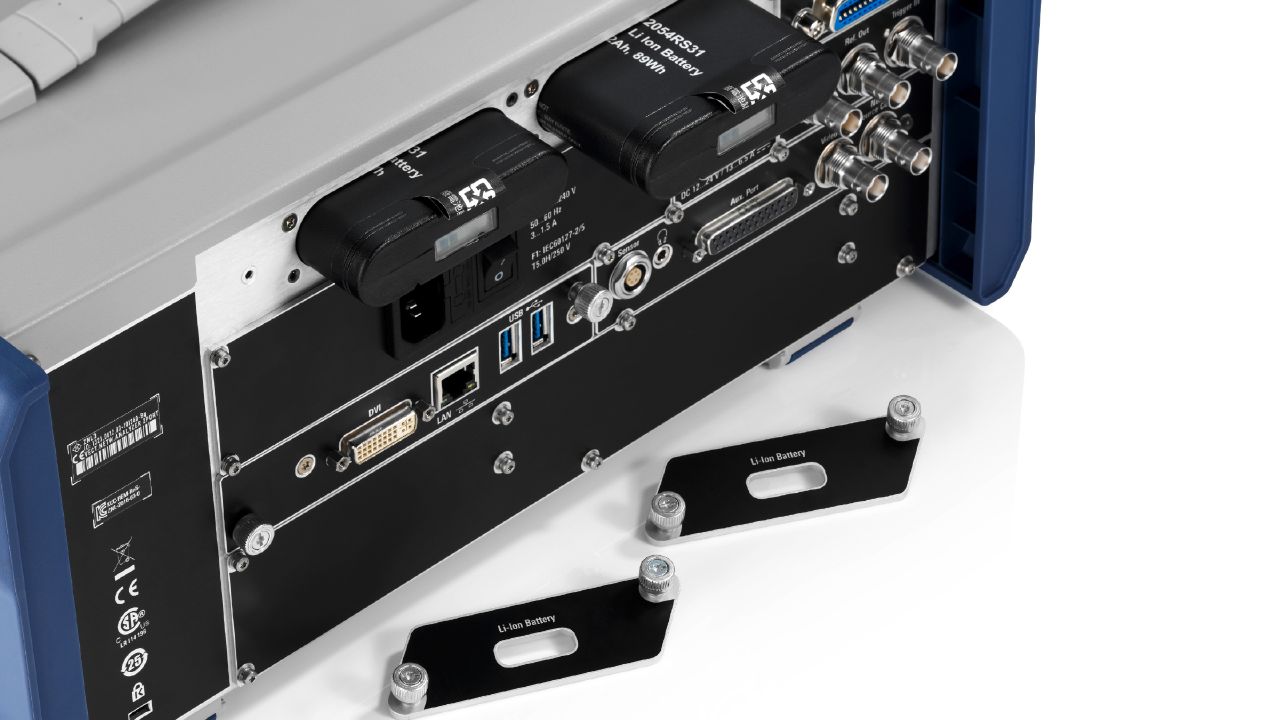

結合 VNA 與頻譜分析功能的 R&S ZNL，配備提手和可選配電池組，是深入複雜惡劣外場進行電磁防護巡檢的首選。
高純淨大功率激發，看透深層防護裝甲
要驗證高等級的防護設施，發射端必須有足夠的「穿透力」，R&S SMCV100B 向量訊號產生器能提供高輸出功率與極低的背景雜訊，確保接收端讀取到的是真實的穿透訊號，而非儀器本身的雜散干擾。

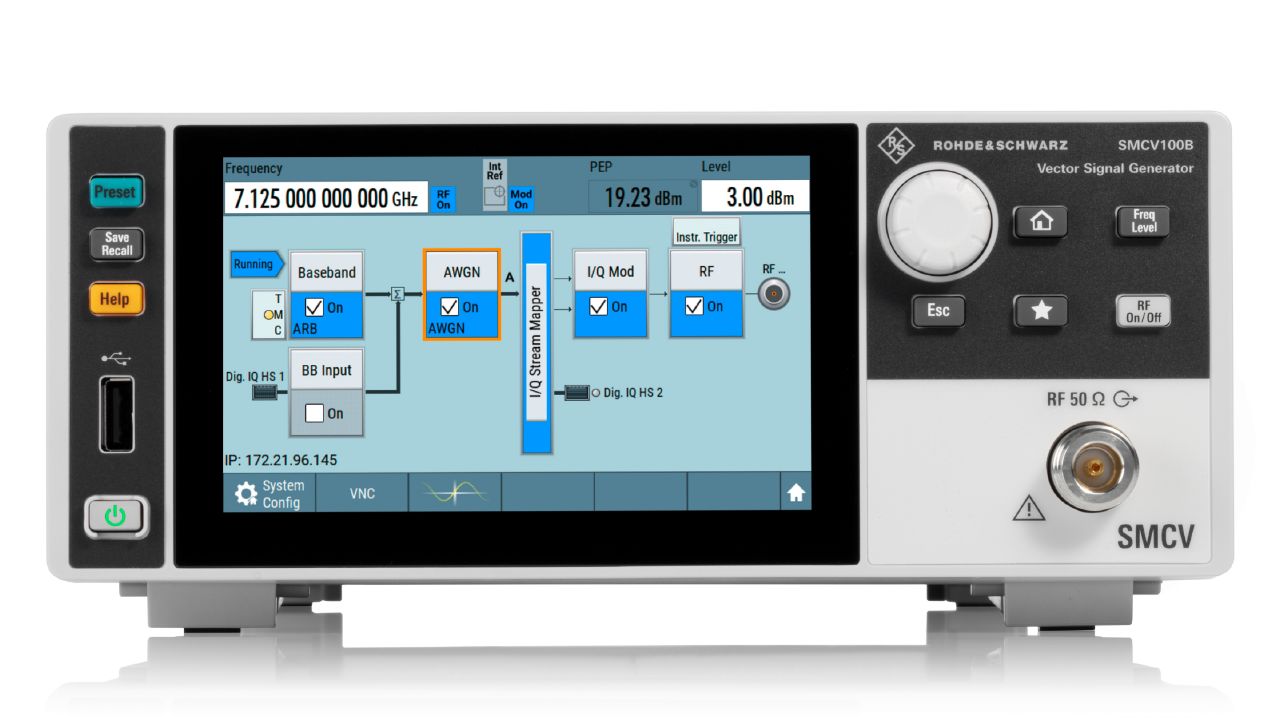

R&S SMCV100B 提供高功率、低雜訊的純淨射頻激發源，精準驅動天線進行屏蔽效能驗證。
全頻段天線確保測試數據絕對合規
避免使用雜牌天線導致的阻抗不匹配，R&S 的天線涵蓋從 HF 到 SHF 的所有軍規測試頻段，並提供完整的原廠校正數據 (Antenna Factors)，為 TAF 或軍方驗收提供最具公信力的計量基礎。
身為全球射頻測試領導者，R&S 提供涵蓋 HF 至 SHF 的全系列標準化量測天線。
自動化序列測試，倍增產線與實驗室效率
利用 R&S CMWrun 軟體工具，用戶可將複雜的多頻點、多功率階躍測試編寫為自動化腳本，這不僅消除了人工抄寫數據的錯誤，更將測試時間縮短數倍，極大化研發與產量 (Throughput)。

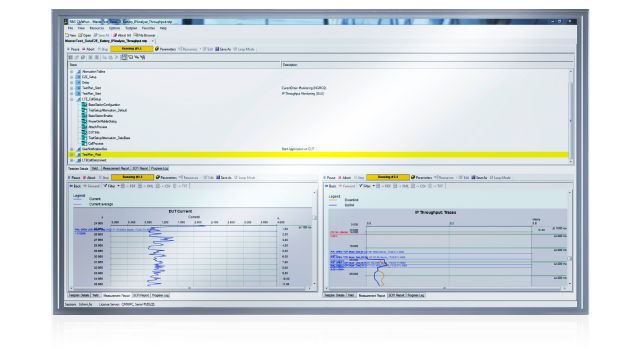

透過 R&S CMWrun 自動化序列軟體，輕鬆掌控複雜的 RF 測試流程，確保每次量測的一致性。
核心產品與技術
R&S FSW 訊號與頻譜分析儀
作為 R&S 頻譜分析儀家族的旗艦，FSW 系列 (涵蓋 FSW8 至 FSW67 等型號) 是分析寬頻 EMP 與 HPM 訊號的核心大腦，其具備極低的相位雜訊與高達數 GHz 的內部解調頻寬。在面對軍用雷達干擾或電磁脈衝攻擊的模擬測試中，FSW 能以極高的時間解析度，捕捉並分析脈衝的包絡線 (Envelope) 與瞬態頻譜特徵。

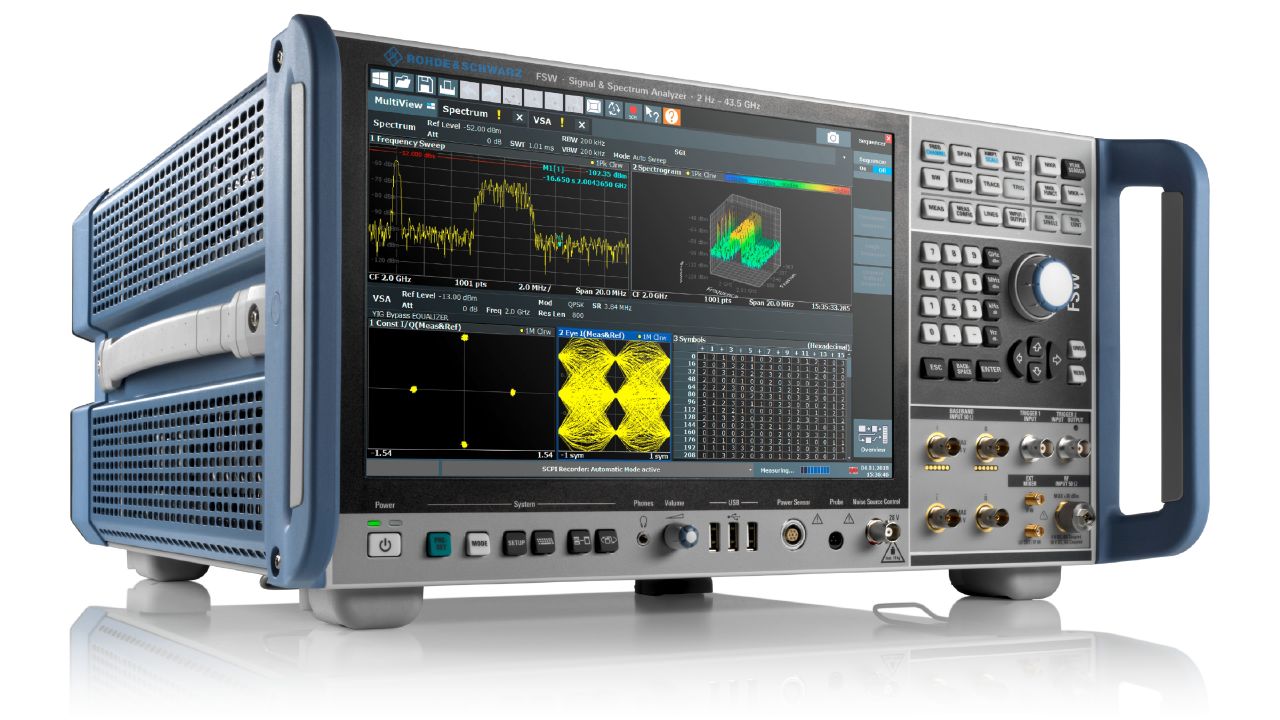

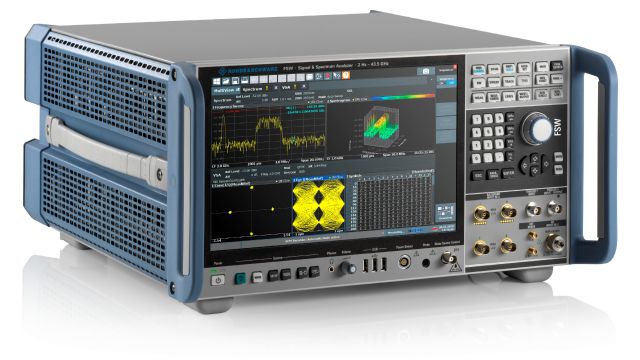

R&S FSW 提供多種頻段與頻寬擴充選配 (如 FSW-B2001)，滿足最嚴苛的瞬態訊號需求。
R&S CMQ200 / DST200 高階隔離測試艙
微型化電子設備的 EMP 抗擾度測試，需要絕對純淨的空間，如 CMQ200 屏蔽立方體與 DST200 射頻診斷艙，採用特殊的幾何設計與高效能吸波材料，在微小的體積內創造出 >110 dB 的隔離環境。這有效隔絕了外界的行動通訊基地台或 Wi-Fi 干擾，讓受測的飛控晶片或感測器能進行精準的輻射敏感度測試。

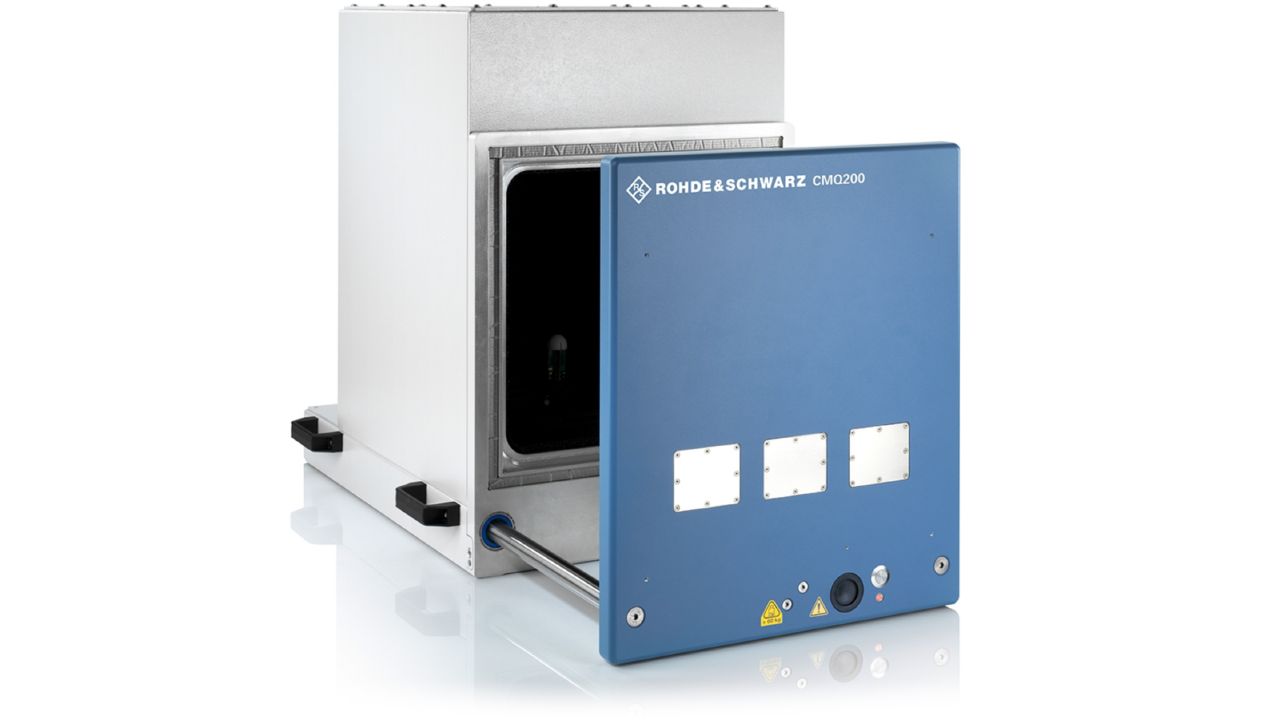

R&S DST200 與 CMQ200 為研發人員提供了緊湊且強大的 RF 隔離與診斷環境。
R&S ZNL 三合一向量網路分析儀
現場測試與材料特性的多面手，不僅能進行 S 參數 (如 S21 穿透損耗、S11 反射損耗) 的精確測量，以評估金屬屏蔽材或特殊塗料的效能；切換至頻譜模式後，更可作為尋找屏蔽室接縫洩漏點的探測儀，其輕量化設計與環境友善低功耗 (Eco-footprint)，完美適應惡劣的戶外測試場景。

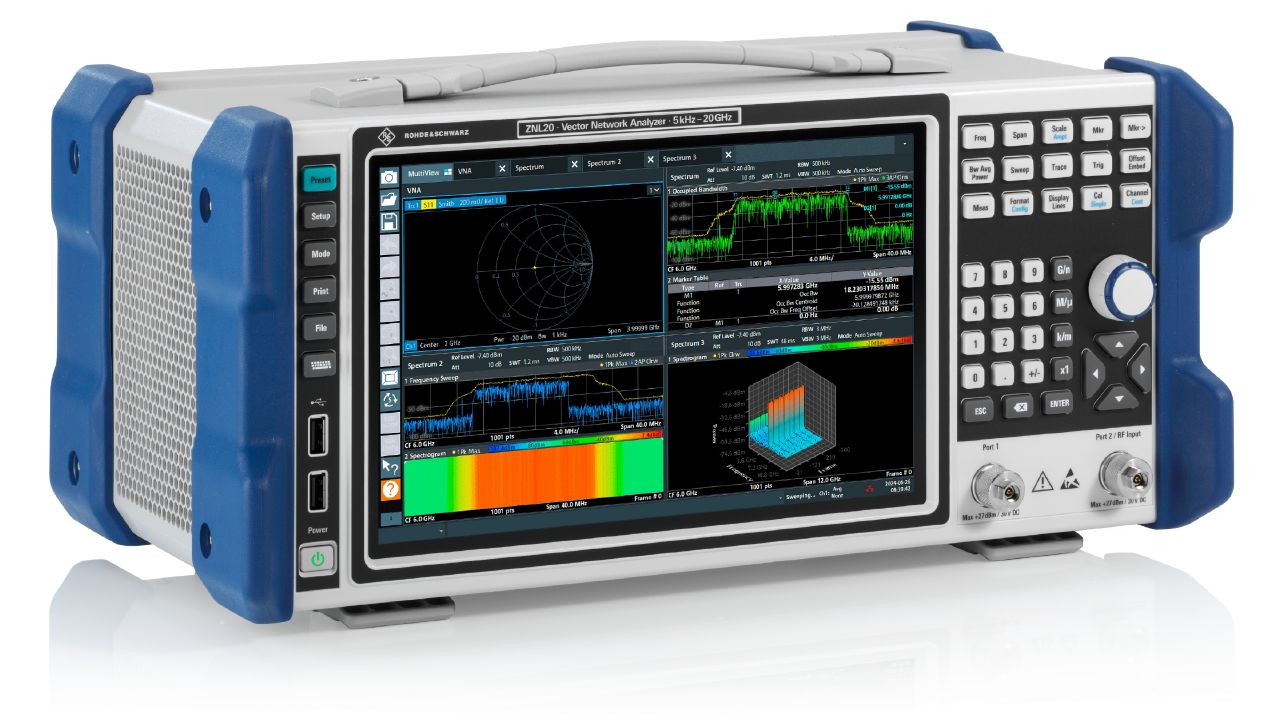

R&S ZNL 兼具高效能與節能設計，是執行現地電磁防護量測的最佳多工平台。
R&S SMCV100B 向量訊號產生器
提供測試系統所需的強大與純淨的 RF 激發源，具備高功率輸出選配，在進行大面積或高防護等級的屏蔽室測試時，SMCV100B 能夠輕易驅動大型雙錐或對數週期天線，產生足以穿透軍事級掩體的連續波 (CW) 或複雜的向量調變訊號，且保持極低的諧波與混附訊號干擾。

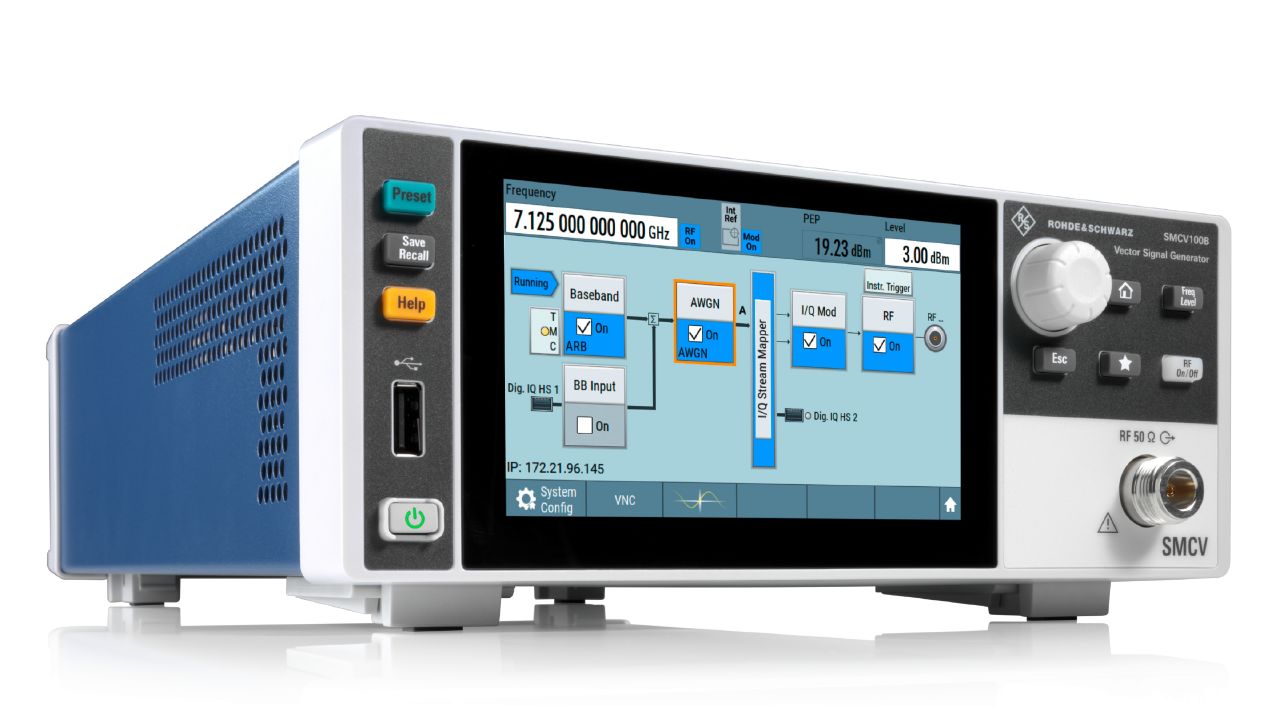

SMCV100B 能在最複雜的系統整合中穩定運作
R&S 高效能寬頻天線家族
從近場磁場到遠場平面波的精準收發器，根據軍規 (如 MIL-STD) 要求，低頻需使用環形天線 (HF Antennas)，中頻共振區使用雙錐天線 (VHF/UHF)，高頻使用對數週期或喇叭天線 (SHF)，R&S 天線型錄提供了完整無缺的產品線，其卓越的阻抗匹配與承受高功率輸入的能力，是執行 EMP 空間輻射測試不可或缺的利器。

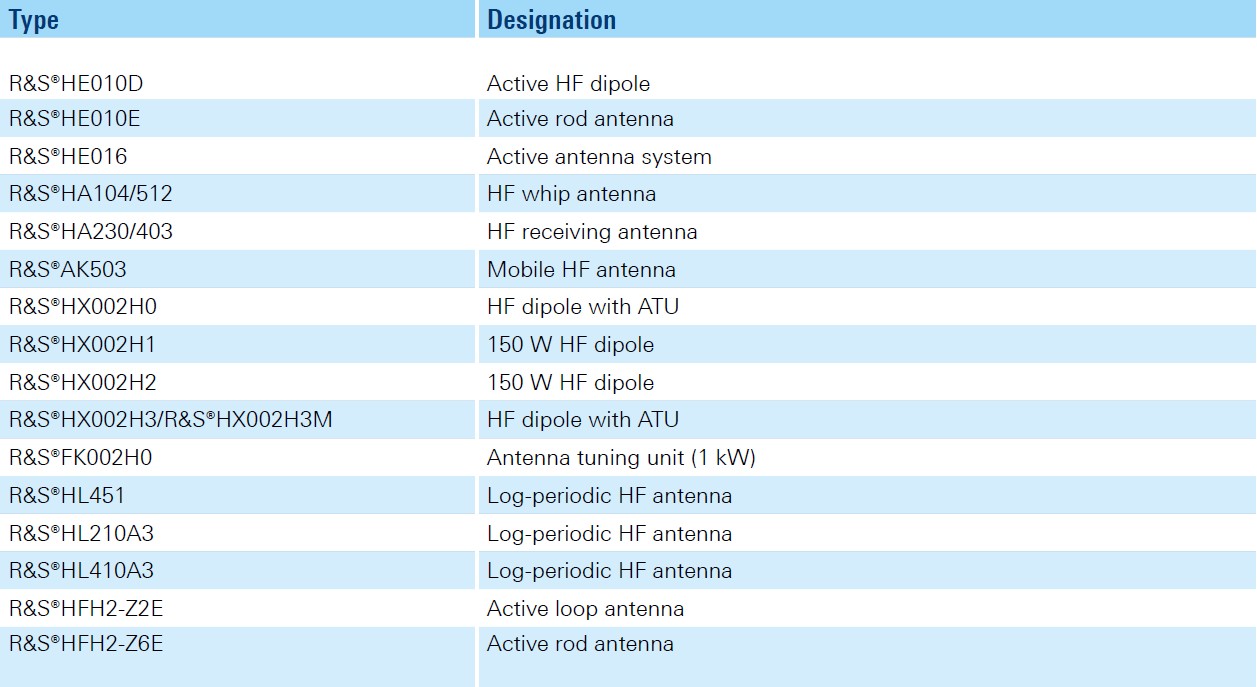

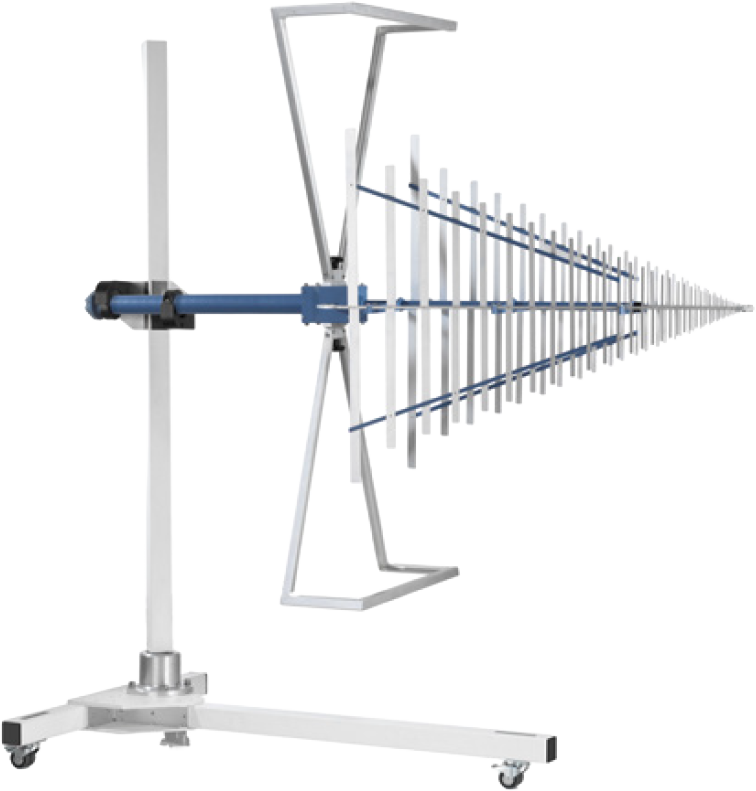

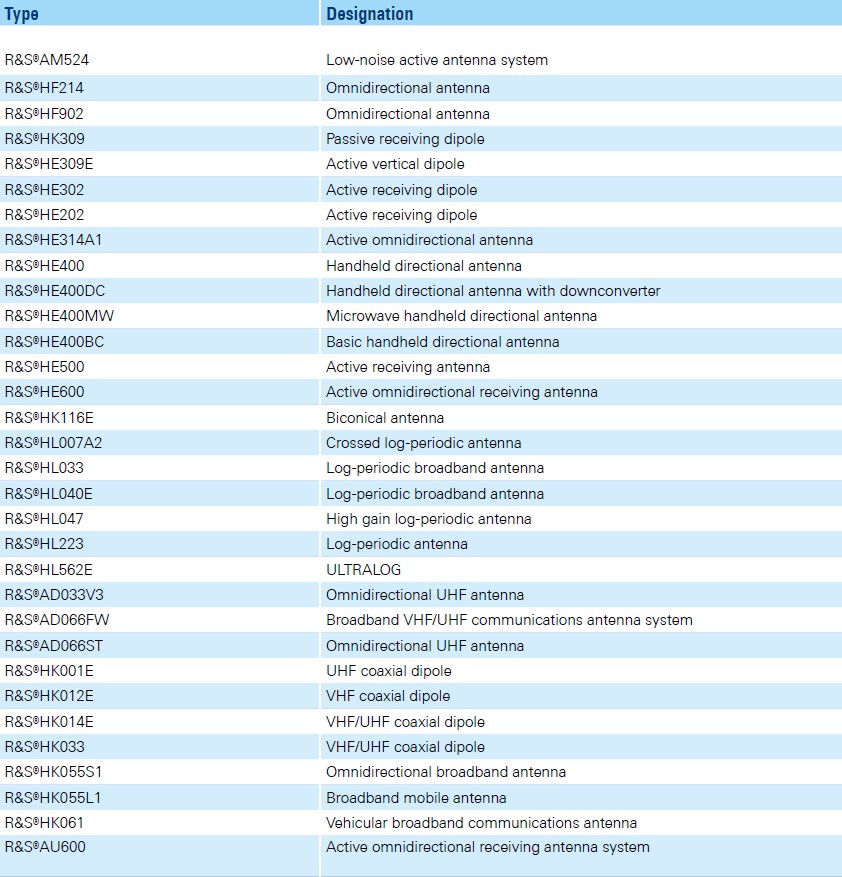

從 HF (上表) 到 SHF (下表)，R&S 提供業界最完整的量測級天線產品矩陣。
R&S CMW 平台與多待測物量產解決方案

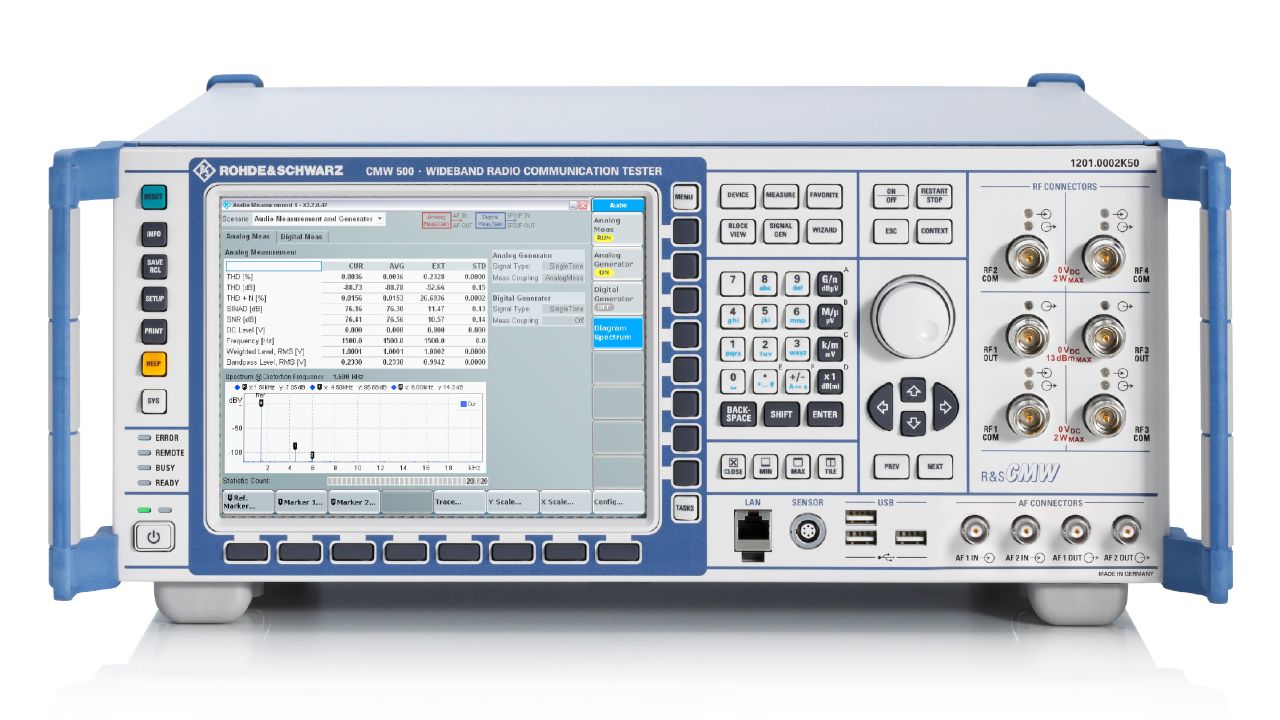

當具備防護設計的產品進入量產階段，測試速度即是獲利關鍵，透過 CMW 平台 (如 CMW500 或 CMP200) 搭配多埠 (Multi-port) 射頻隔離箱，工廠能在生產線上同時對多個具備抗干擾設計的通訊模組進行平行測試 (Parallel Testing)，結合 CMWrun 軟體，實現全自動化的功能與隔離度驗證，確保出廠品質萬無一失。
將實驗室級的精準度延伸至生產線，R&S CMW 平台提供極致的 Multi-DUT 並行測試能力。
核心應用場景
晶片與微型無人機模組的 EMP 預相容測試
在研發無人機飛控板或軍用通訊晶片時，工程師需了解其對高功率微波的耐受度，透過將待測物置入 R&S DST200 或 TS7124 屏蔽箱內，並以 SMCV100B 注入特定頻段的高場強訊號，工程師可在安全的桌面環境中觀察模組是否發生重啟、死機或通訊中斷，從而在設計早期 (Pre-compliance) 即時修正電路佈局。
軍用通訊與雷達系統的瞬態頻譜分析
敵方的電子戰機或 EMP 武器會在極短時間內釋放覆蓋極廣的頻譜能量，國防或者科研單位可利用頻寬極大、掃描極快的 R&S FSW 頻譜分析儀，架設於觀測站台，精確擷取並記錄這些瞬態干擾訊號的特徵，作為後續開發跳頻抗干擾 (Anti-jamming) 演算法的關鍵數據庫。
戰備掩體與機動方艙的現地防護驗收
針對新建的戰情指揮中心或機動雷達車，必須依據 MIL-STD 進行全頻段的屏蔽效能 (SE) 驗收，測試團隊可在外部架設高功率發射天線，並由工程師攜帶電池驅動的 R&S ZNL 進入狹窄的掩體內部，利用 ZNL 的高靈敏度頻譜模式，沿著防護門、通風口及管線穿入點 (POE) 進行地毯式掃描，確保無任何電磁波洩漏。
高階防護材料的 S 參數與吸波效能分析
材料科學家在開發新型的電磁波吸收塗料或複合材料時，需要精確量測材料在不同頻率下的反射與穿透特性，透過 R&S ZNL 或高階 ZNB 向量網路分析儀，搭配標準波導管或同軸治具，可精準測得材料的 S11 (反射損耗) 與 S21 (穿透損耗)，進而計算出真實的電磁吸收率，優化材料配方。
軍規全頻段天線的校正與輻射場型驗證
在進行 HEMP 模擬測試時，作為發射源的大型天線本身也需要定期校正，\R&S 不僅提供包含 HF 到 SHF 的標準量測天線，其網路分析平台更能用於驗證大型脈衝發射天線的駐波比 (VSWR) 與輻射場型，確保每次打擊模擬的電磁場強度與均勻度皆符合規範要求。
無線通訊設備的抗擾度自動化量產測試
針對大量生產的軍警用無線電或強固型網通設備，需在出廠前確保其具備基本的抗電磁干擾能力，利用 R&S CMW 平台結合自動化測試軟體 CMWrun，可透過內部的射頻訊號產生器模擬各種干擾情境，自動判定待測物的封包錯誤率 (PER) 與靈敏度是否退化，實現高效能的品管防線。
規劃與建置：專屬您的電磁防禦測試空間設計
本解決方案不僅提供世界頂尖的 R&S 量測儀器，我們更具備將這些高階設備與您的物理測試空間完美整合的工程實力。無論您的需求是桌上型的微型驗證，還是廠房級的全系統測試，我們提供一站式的客製化規劃與建置服務：
- 高階隔離箱 (Shielding Box) 系統導入：
針對小型電子儀器、晶片模組，我們可直接導入 R&S CMQ200、DST200 或 TS7124 系列屏蔽箱，搭配 R&S 原廠的射頻纜線、濾波器與控制軟體，為您打造開箱即用、隔離度高達 110 dB 的桌上型射頻實驗室。 - 隔離室 (Shielding Room) 測試佈建規劃：
針對伺服器機房、戰情會報室的防護驗收需求，我們提供符合 MIL-STD 等軍規的「最佳量測佈放規劃」。包含發射與接收天線的距離計算、管線穿入點 (POE) 的測試手法建議，以及複雜背景雜訊的排除策略。 - 專業 Chamber (電磁波暗室/隔離艙) 建置整合：
針對需要進行高階電磁相容 (EMC) 或 HEMP 模擬測試的科研單位，我們可協助規劃大型 Chamber 的儀器系統架構。從 ZNB/FSW 的系統連線 (GPIB/LAN)、光纖 (F/O) 隔離傳輸設計、高功率放大器匹配到天線定位器控制，提供全套的 Chamber 量測系統整合建置方案，確保您的暗室環境能發揮 R&S 儀器 100% 的動態極限。
精準的量測，才是真實驗證防護的唯一解答)
「看不到的干擾最致命；而測不到的防護，只是一種虛幻的安全感。」
在電磁脈衝 (EMP) 與高能微波 (HPM) 的無形戰場上，破壞往往發生在百萬分之一秒內。當您投入巨大資源建置了雷達站、指管中心或機動方艙，並宣稱具備了 80 dB 甚至 100 dB 的防護力時，您如何向高層或業主證明這份「無形的裝甲」真實存在？
如果您的測試儀器底噪過高、動態範圍受限，量測數據在 50 dB 就已觸及底線，那麼您永遠無法證實設施是否真正達到 80 dB 的軍規標準。
戰略級電磁脈衝測試與隔離驗證終極解決方案正是為解決這個致命的「量測盲區」而生，在下一次電磁風暴來臨前，讓 R&S 的極致量測系統，成為檢驗您電磁鋼鐵長城的最後一道、也是最堅不可摧的防線。
實際系統配置將因應您的測試應用、規範要求（如 MIL-STD 防護驗證）、場地限制及待測物特性而有所不同。如需深入規劃與 R&S 射頻儀器、高階天線、隔離箱或全自動化 Chamber 系統軟硬體選配搭配建議，請聯繫「奧創團隊」。我們擁有豐富的微波與 EMP 量測系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
