R&S EMC 一站式測試系統
從標準定義到最終合規的客製化專家

專為您所屬產業法規量身打造的 EMI 與 EMS 解決方案

在當今互聯互通的世界中，電磁相容性（EMC）不再僅是單一元件的規格問題，而是關乎整個系統安全與效能的核心挑戰，誠如 EMC 領域的一句名言：「EMC 的總和不一定等於其各部分的總和」，任何模組化的電子設備——從一支精巧的行動電話到一架完整的商用飛機——即使其內部所有個別模組都已單獨符合規範，當它們整合為一個裝置時，該裝置本身仍需滿足嚴格的 EMC 要求。

隨著電子產品在汽車、航太、無線通訊及醫療等領域的複雜度指數級上升，製造商面臨著雙重壓力：一方面是日益嚴苛且不斷更新的國際標準（如 CISPR、ISO、IEC、MIL-STD）；另一方面則是縮短上市時間（Time-to-Market）的迫切需求，傳統的拼湊式測試設備往往面臨整合困難、測試數據不一致以及難以升級以應對新法規的困境。

奧創系統深刻理解這些痛點，我們提供的不是單一的儀器，而是極具靈活性與可擴展性的「一站式」（Turn-key）測試系統，這些系統實際上與您受測的模組化設備一樣具有高度的模組化特性，無論您的需求是針對輻射或傳導的電磁干擾（EMI）量測，還是電磁耐受（EMS）測試，該解決方案都能從一個堅實的「基座系統」出發，依據商業、無線、汽車及軍用標準進行精確配置，確保您從開發階段、預認證到最終合規認證的每一步都精準無誤。


解決方案特色：為何選擇 R&S 一站式系統？

R&S EMC 測試系統設計理念建立在「全方位整合」與「未來適應性」之上：

高度可擴展的模組化架構

該系統設計允許用戶從最基礎的需求開始投資，並隨著業務增長或法規變更進行擴充。例如，一個用於傳導量測的基礎系統可以輕鬆升級以包含輻射量測功能；一個針對商業標準的 EMS 系統可以透過增加功率放大器模組來滿足汽車或軍用標準的高場強要求。這種設計極大地保護了客戶的長期投資。

一站式服務 (Turn-key Solution)

作為交鑰匙解決方案的提供者，奧創系統承擔系統責任，我們不僅提供接收機或放大器，更涵蓋了整體暗房規劃 (Anechoic Chamber Planning) 的核心服務，我們與業界領先的暗室供應商合作，依據您的場地限制與測試法規（如針對車用組件的緊湊型暗室或完整合規實驗室），量身打造遮蔽與吸波環境。從系統定義、生產、現場安裝、調試到最終驗收測試（SAT），我們確保軟體、儀器與物理環境的無縫銜接。

核心儀器的技術領先優勢

R&S 系統的核心在於我們自家研發的頂尖儀器，例如：EMI 測試接收機 R&S ESW 提供了極寬的動態範圍和超快速的時域掃描（Time Domain Scan），能大幅縮短認證測試時間；而在 EMS 方面，R&S BBA 與 BBL 系列寬頻放大器提供了市場上最高的靈活性，支援從 4 kHz 到 6 GHz 的頻率範圍以及高達 10 kW 的功率，並具備液冷或氣冷選項。

自動化與智慧化軟體核心

硬體的效能由強大的軟體來釋放。R&S ELEKTRA 測試軟體是整個系統的大腦，它不僅控制所有儀器、天線塔與轉桌，還內建了符合各類通用標準（如 CISPR, IEC, ISO, MIL-STD）的預定義測試模板，讓複雜的測試流程變得直觀且自動化。此外，搭配 R&S AdVISE 視覺檢查軟體，系統甚至能自動監控受測物（EUT）在測試過程中的視覺狀態（如燈號閃爍、螢幕顯示），消除了人為監控的誤差。


解決方案應用：全方位的 EMC 覆蓋

該系統涵蓋了電磁相容性的兩大支柱：干擾發射（EMI）與抗擾度（EMS）。

• 電磁干擾 (EMI) 測試：
  確保您的電子設備不會發出超過規範限制的電磁輻射，避免干擾其他設備，這包括傳導發射（透過電源線或訊號線）與輻射發射（透過空間傳播）的量測。
• 電磁耐受 (EMS) 測試：
  驗證您的設備在遭受外部電磁干擾時仍能正常運作，這對於安全攸關的應用（如汽車煞車系統、飛機導航儀器）至關重要，測試範圍涵蓋輻射抗擾度（Radiated Immunity）與傳導抗擾度（Conducted Immunity）。

系統策略

為了滿足多樣化的需求，我們推薦兩款旗艦級的「基座系統」，它們如同變形金剛般，能依據您的具體產業法規進行客製化配置。

EMI 測試的基石：R&S TS9975

R&S TS9975 是用於傳導與輻射 EMI 量測的全方位基座系統。

• 頻率覆蓋：
  支援從 100 kHz 到 40 GHz 的寬頻量測，完全覆蓋主流 EMC 標準的要求。
• 應用場景：
  無論是產品開發階段的診斷、預認證（Pre-certification），還是最終的合規認證（Certification），TS9975 都能勝任。
• 高度靈活性：
  系統可從小型預相容測試單元擴展至經認可的大型測試系統。它可以自動執行路徑切換，並透過 R&S ELEKTRA 軟體自動化執行複雜的測試程序。
• 標準支援：
  透過配置不同的天線、LISN（線性阻抗穩定網路）與軟體模組，它能完美支援 CISPR（商業）、MIL-STD（軍用）、RTCA DO-160（航太）以及 ETSI/FCC（無線通訊）等標準。

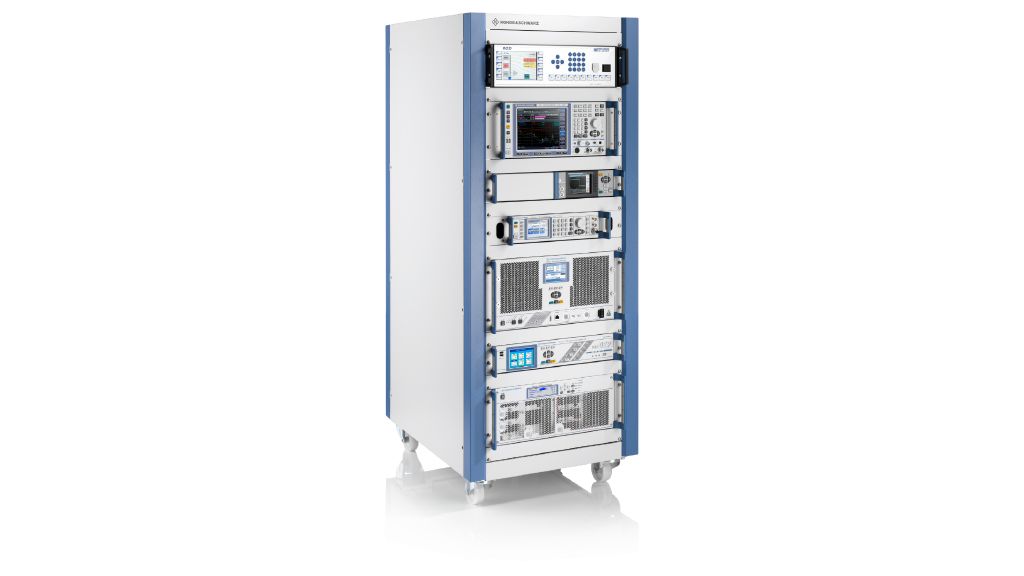

EMS 測試的強者：R&S TS9982

R&S TS9982 是傳導與輻射 EMS 量測的通用基座系統，以其模組化設計著稱。

• 功率與頻率的極致彈性：
  這是 TS9982 最核心的優勢，它可以針對從小型的 PCB 板到完整的車輛測試需求進行配置，功率放大器可從幾瓦配置到 10 kW，適用於各種功率等級的待測物（EUT）。
• 廣泛的標準適應性：
  TS9982 是 R&S 特定行業系統（如 TS9981 系列）的母平台，它能依據 ISO 11451/11452（汽車）、IEC/EN 61000-4-3（商業）、MIL-STD-461（國防）等標準進行靈活配置。
• 無縫整合：

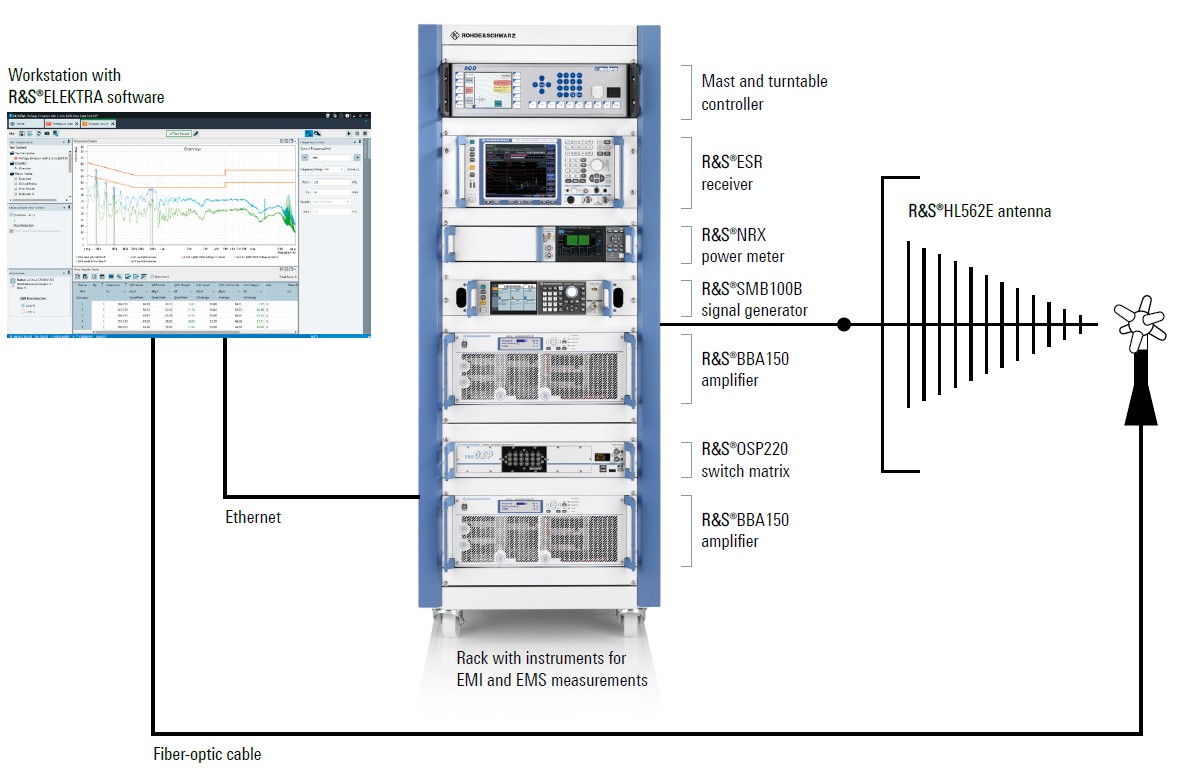

  TS9982 可與 TS9975 (EMI 系統) 結合，在同一個測試環境（如半電波暗室）中形成一套完整的 EMC 測試解決方案，極大化設備利用率。

產業應用與客製化矩陣

R&S 的一站式系統並非一成不變，我們會根據您的產業特性，基於 TS9975 和 TS9982 平台進行深度客製化。以下是針對主要產業的應用矩陣：

其他關鍵解決方案

為了構建一個無懈可擊的 EMC 測試環境，除了核心系統外，還可提供一系列不可或缺的支援技術與組件：

寬頻放大器 (Broadband Amplifiers)

在 EMS 測試中，產生足夠的場強至關重要，R&S BBA150 與 BBL200 系列放大器是系統的動力心臟。

• R&S BBA150：
  專為 4 kHz 至 6 GHz 頻率範圍設計，提供高達 3 kW 的功率。其模組化設計允許在不更換機箱的情況下升級功率或頻段，具備極高的投資保障。
• R&S BBL200：
  針對需要極高場強的應用（如 10 kW），採用液冷設計的 A 類放大器，確保在長時間高功率運作下的穩定性。

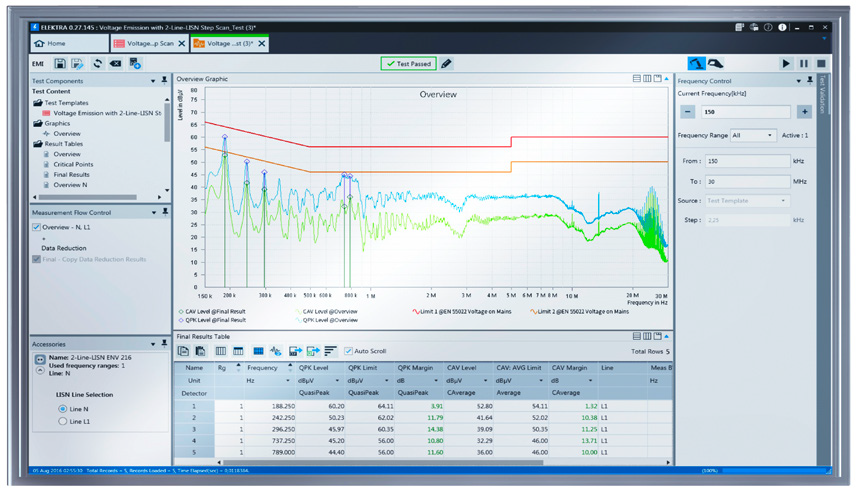

EMC 測試軟體 R&S ELEKTRA

R&S ELEKTRA 是現代化實驗室的核心，它不僅僅是執行測試，更是一個工作流程管理工具。

• 自動化流程：
  它可以自動切換儀器路徑、控制轉桌與天線塔，並自動比對法規限制線。
• 直觀介面：
  透過儀表板（Dashboard）設計，用戶可以快速搜尋 EUT、測試模板與硬體設定，並利用標籤（Tagging）功能管理大量數據。
• 報告產生：
  內建強大的報告產生器，可將多項測試結果整合為一份符合認證要求的報告。

視覺檢查軟體 R&S AdVISE

在 EMS 抗擾度測試中，判斷設備是否「故障」往往依賴人工觀察（例如儀表板燈號是否異常閃爍），R&S AdVISE 透過攝影機與影像辨識技術，自動監控 EUT 的狀態（如顏色變化、亮度變化、數字讀數等）。

• 消除人為誤差：
  機器視覺不會疲勞，確保測試結果的一致性與可重複性。
• 事件紀錄：
  當偵測到異常時，系統會自動錄影並標記時間點，方便後續除錯分析。

天線與配件

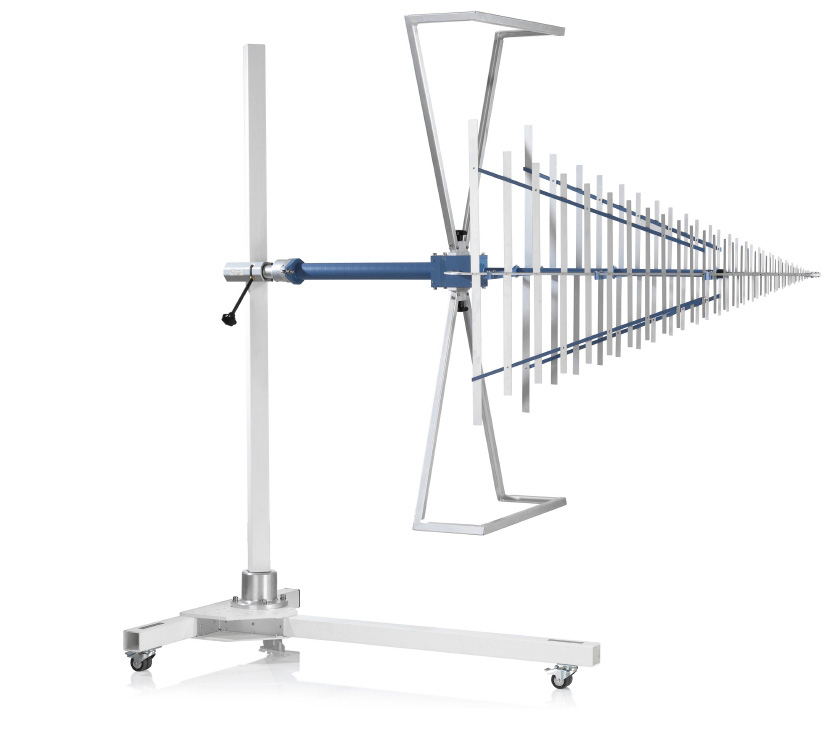

提供全系列的高性能天線，例如 R&S HL562E ULTRALOG 天線，它能在 30 MHz 至 6 GHz 的超寬頻範圍內進行量測，這表示在大多數標準測試中，您無需中途更換天線，從而大幅提升測試效率；此外，我們還提供各類 LISN（如 R&S ENV216/432）、近場探棒及射頻開關矩陣（OSP 系列），確保訊號路徑的每一個環節都達到最高品質。

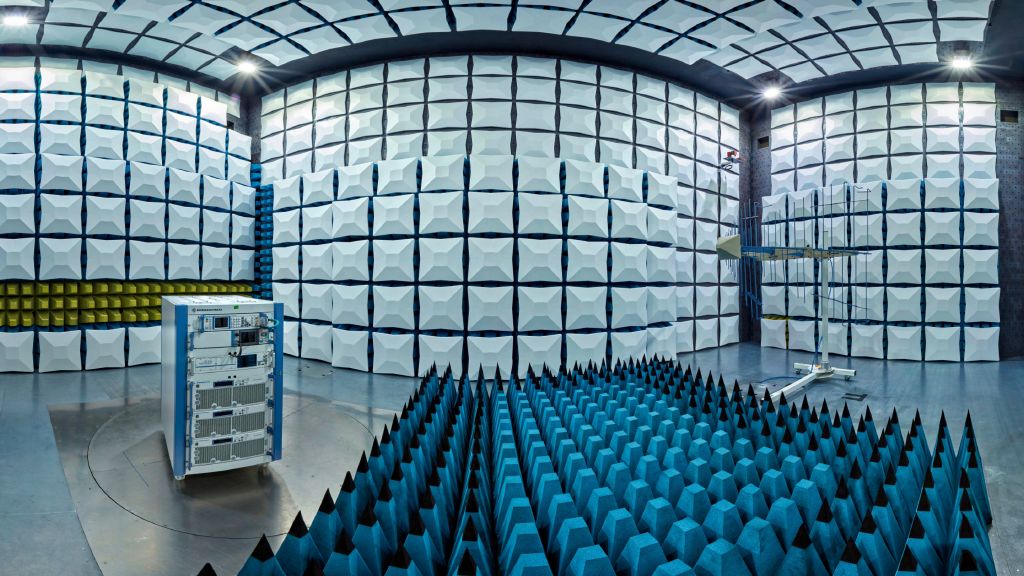

電波暗室規劃與基礎設施

R&S 的交鑰匙服務延伸至物理測試環境的構建。我們理解，測試系統的效能與其所在的電波暗室密不可分。

• 全方位諮詢與規劃：

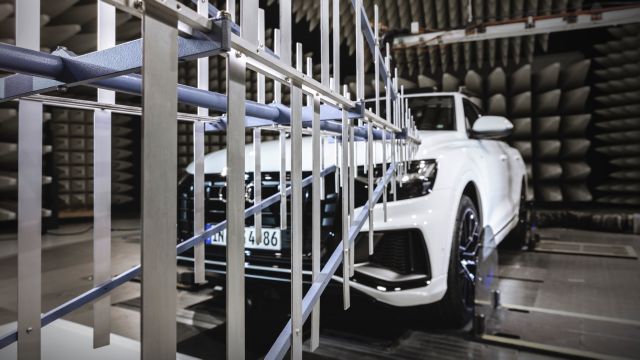

  無論是針對 ISO 11452/CISPR 25 的車用組件測試，或是 MIL-STD/RTCA 的軍規測試，我們的系統工程師會協助定義暗室規格，從吸波材佈局到屏蔽效能規劃，確保環境符合標準要求。
• 靈活的空間適應性：
  我們提供從適合預認證的緊湊型暗室 (Compact Chambers) 到符合完整合規認證的大型暗室解決方案，針對空間受限的實驗室，我們能規劃極其緊湊的測試環境，同時仍確保滿足如 EN 61000-4-3 的輻射抗擾度測試要求。
• 系統整合責任：
  作為總承包商，奧創系統與業界領先的暗室供應商合作，負責包含轉桌、天線塔及暗室在內的整體系統整合與驗收，讓您無需面對多重供應商的整合風險。

從規劃到維護的全生命週期

選擇 R&S 的一站式系統，您獲得的不僅是硬體，更是長期的合作夥伴關係。

• 系統定義與規劃：
  我們的專家會深入了解您的測試需求，定義關鍵組件（放大器、天線、電纜等），確保系統架構符合當前及未來的標準。
• 系統整合與校正：
  經驗豐富的工程師將在現場進行系統整合、除錯以及均勻場域（UFA）的校正設定，確保系統一經交付即可投入認證測試。
• 培訓與服務：
  提供專業的操作培訓，並透過服務等級協議（SLA）提供長期的維護與校正服務，確保您的測試能力始終處於巔峰狀態。

實際系統配置將因應您的測試法規、場地限制及待測物特性而有所不同，如需深入規劃與搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
