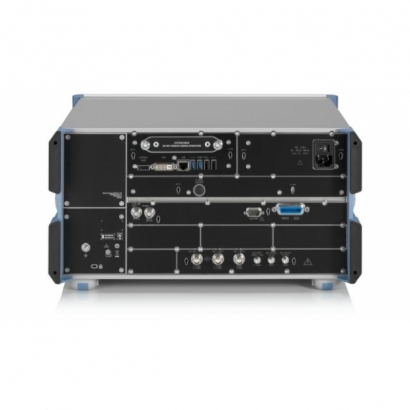

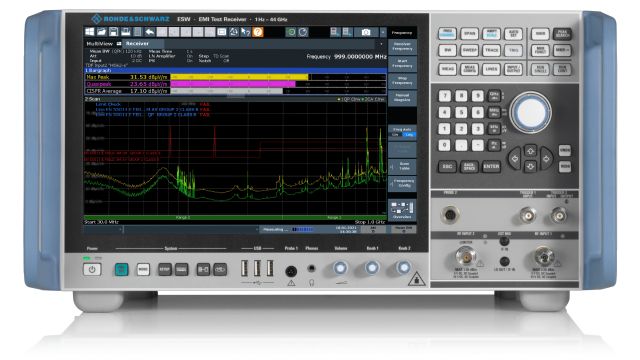

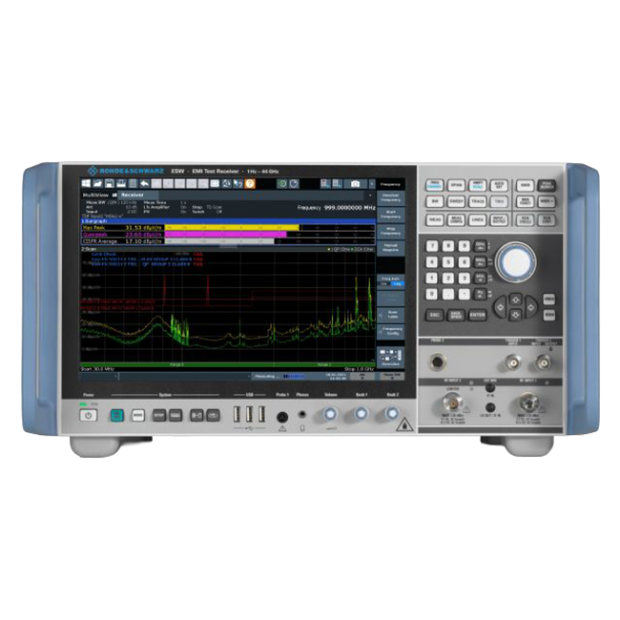

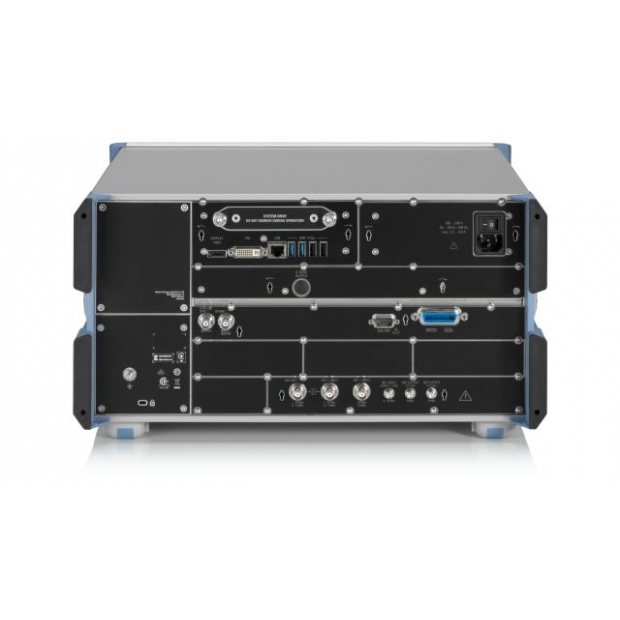

R&S ESW EMI 測試接收器
合規認證測試的旗艦首選

專為 EMC/EMI 測試工程師打造：速度、精確度與洞察力的完美結合

R&S ESW 是一款專為合規認證測試 (Compliance Testing) 設計的高性能 EMI 測試接收器，憑藉其卓越的射頻 (RF) 特性、極高的動態範圍和量測精確度，R&S ESW 是進行快速且可靠認證量測的理想選擇，它完全符合 CISPR、EN、MIL-STD-461、DO-160 和 FCC 等最嚴格的標準要求。

R&S ESW 內建傅立葉 (FFT) 時域掃描功能，能以最短的測試時間擷取並加權干擾頻譜，提供最大的訊號洞察力，此外即時頻譜分析功能更能針對極短暫的干擾訊號進行詳細研究；R&S ESW EMI 測試接收器憑藉其低雜訊特性及內建 21 組濾波器的預選器 (Preselection)，實現了寬動態範圍與高靈敏度，滿足最高規格的 EMI 合規測試需求；R&S ESW 亦針對電力電子測試需求，配備了 2 MHz 和 8 MHz 的高通濾波器，以提升傳導測試的靈敏度；針對 2.4 GHz 和 5.8 GHz ISM 頻段設計的陷波濾波器 (Notch filters) 則完善了輸入濾波器設計，這些陷波濾波器可防止 ISM 頻段中的高載波訊號（如 Bluetooth 或 WLAN）影響 R&S ESW 的動態範圍。

每一台 R&S ESW 都配備了 FFT 時域掃描功能，可實現快速量測，當選配頻寬高達 970 MHz 的寬頻擴充選配時，它能夠一次性量測 CISPR 頻段 C 和 D，即使啟用 CISPR 檢波器，也能即時擷取高頻寬訊號，寬頻擴充功能不僅實現了更快速、更可靠的量測，針對軍規標準的測試也能縮短測試時間，並提高對偶發訊號的攔截機率。

關鍵規格

• 頻率範圍： 1 Hz 至 8 GHz、26.5 GHz 或 44 GHz。
• 符合所有相關標準： CISPR 16-1-1、ANSI C63.2、MIL-STD-461 和 FCC。
• 極致性能： 高動態範圍與高精確度，滿足嚴苛的認證量測需求。
• 極速掃描： 具備基於 FFT 的時域掃描 (TDS) 功能。
• 預選器設計： 包含可選的高通濾波器與針對 ISM 頻段的陷波濾波器。
• 多功能整合： 單機整合 EMI 測試接收器與頻譜分析儀。
• 即時分析： 可選配頻寬高達 970 MHz 的即時頻譜分析功能。
• MultiView 功能： 可在單一螢幕上同時顯示多種操作模式。

產品優勢

• 符合標準的 EMI 量測
• 具備 FFT 時域掃描功能
• 寬頻擴充選配，提升測試速度與洞察力
• 滿足嚴苛要求的 RF 性能
• 內建預選濾波器與前置放大器
• 多通道 APD (振幅機率分佈) 量測
• 即時頻譜分析與中頻 (IF) 分析
• 產生自動化測試與報告
• 操作便捷，結果顯示直觀
• 不連續干擾 (Click) 分析儀 (R&S ESW-K59 選配)
• 資料保護與遠端控制

符合標準的 EMI 量測

R&S ESW 主要用於符合 EMC 標準的認證量測，這些標準對測試設備提出了最高要求，因為設備必須正確檢測、量測並加權所有干擾訊號，包括脈衝、正弦波、調變和間歇性訊號，透過其整合的預選器、20 dB 前置放大器和高線性度前端，R&S ESW 符合商業和軍事標準的要求，包括 CISPR、EN、ETS、ANSI、FCC、VCCI、MIL-STD-461 和 DO-160。

R&S ESW 的加權檢波器（如準峰值 (Quasi-peak)、CISPR-average 和 RMS-average）以及振幅機率分佈 (APD) 量測功能均符合 CISPR 16-1-1 基礎標準（包括第 5 版），同時也符合所需的 6 dB 解析頻寬 (200 Hz、9 kHz、120 kHz) 和 1 MHz 脈衝頻寬；針對 MIL-STD-461、DO-160 和 ICNIRP 標準，R&S ESW 提供從 1 Hz 到 10 MHz 以十倍頻程為單位的解析頻寬。

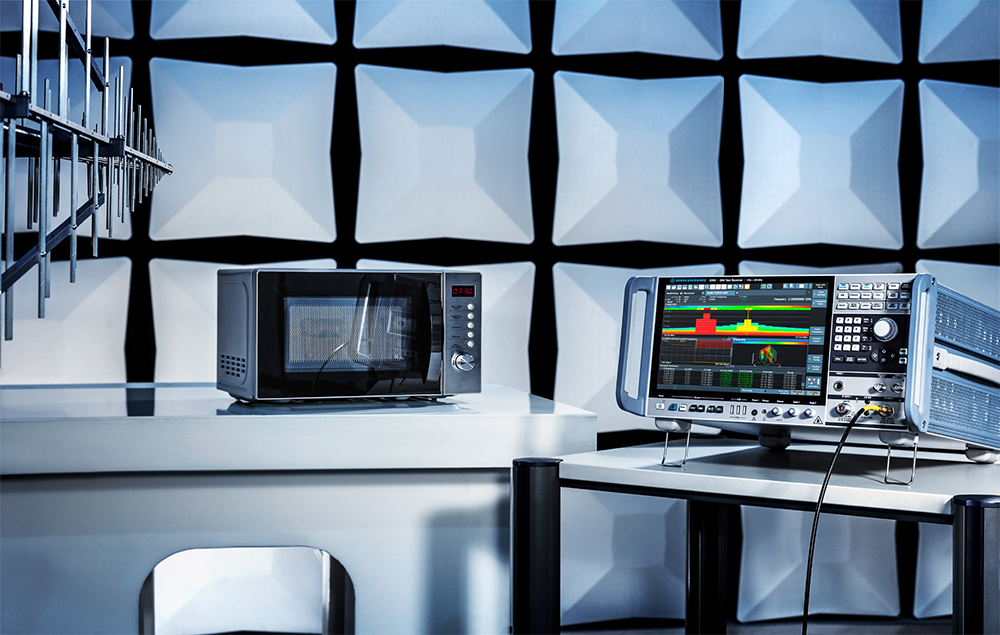

依據 CISPR 11 標準，在電波暗室中對微波爐進行 EMI 測試。

寬頻擴充選配：提升測試速度與洞察力

高達 970 MHz 的 FFT 頻寬

頻寬擴充選配能將 CISPR 頻段 C 和 D 視為一個具有 970 MHz 頻寬的單一頻率區段進行量測，從而大幅縮短整體測試時間，提供更深入的洞察力，並能對偶發性干擾進行更詳細的分析。

接收器模式下的 CISPR 檢波器即時量測

準峰值 (Quasi-peak) 檢波器具有較長的時間常數，加上 1 GHz 以下頻率範圍的高動態範圍要求，往往成為限制商業測試整體速度的瓶頸，寬頻擴充選配透過在單一區段內擷取 30 MHz 至 1 GHz 的完整準峰值範圍，將測試時間縮減至技術極限；MIL-STD 測試使用峰值檢波器，同樣受惠於擴展的量測時間，這在提高對偶發性干擾的攔截機率的同時，仍能保持較高的測試速度，利用覆蓋完整 CISPR 頻段 C 和 D 範圍的即時頻譜圖，讓針對高度複雜的待測物 (DUT) 進行除錯與分析變得更加容易。

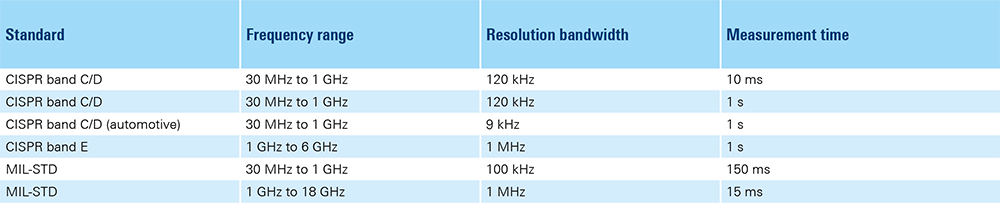

寬頻擴充功能對測試時間的改善
1. 自動 TDS 模式確保在所有頻率範圍內完全符合 CISPR 16-1-1 標準。
2. 加速 TDS 模式在最大化測試速度的同時，仍能解析重複頻率小於 5 Hz（基本單元為 10 Hz）的脈衝。

預選濾波器與前置放大器

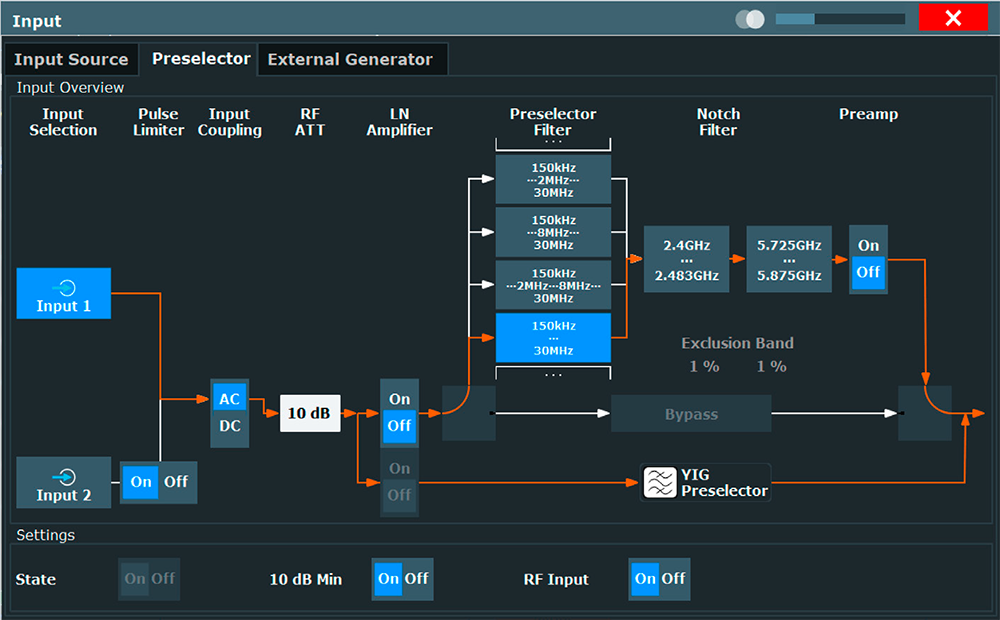

在 EMI 量測過程中，預選濾波器 (Preselection filters) 對於測試接收器和頻譜分析儀等測試設備至關重要，因為寬頻干擾頻譜可能會導致測試設備前端過載，預選濾波器能抑制頻帶外的強訊號，以便在通帶內進行高靈敏度量測，內建的前置放大器可被啟動以進一步增強靈敏度；R&S ESW 提供 21 組預選濾波器，覆蓋範圍高達 8 GHz，外加可選的 2 MHz 和 8 MHz 高通濾波器，以符合 CISPR 16-1-1 標準抑制交流電源線上的數據載波，此外 R&S ESW 還專門針對 Bluetooth 和 WLAN 等無線傳輸技術使用的 2.4 GHz 和 5.8 GHz 免執照 ISM 頻段提供陷波濾波器，可切換的脈衝限制器 (Pulse limiter) 額外保護第二個抗脈衝 RF 輸入端，免受高能量訊號損害。

可配置的預選濾波器

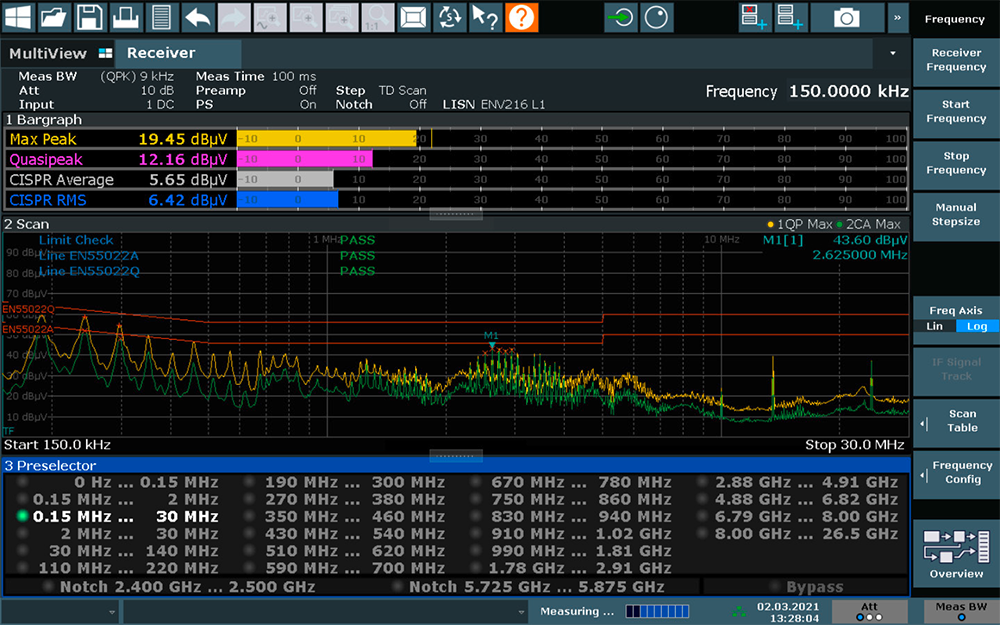

軌跡與啟用中的預選濾波器顯示。

振幅機率分佈 (APD)

振幅機率分佈 (APD) 提供了在定義的頻寬和時間視窗內，振幅及其出現機率的洞察資訊，對於 X 軸上的每個振幅，APD 顯示了小於或等於該振幅出現的機率，APD 非常適合用於評估干擾源對數位通訊系統的影響；R&S ESW-K58 APD 多通道量測功能可針對微波爐或 1 GHz 以上的 IT 設備，同時在多個通道上執行 APD 量測，此應用程式滿足 CISPR 16-1-1 的所有要求，透過平行量測，多 CISPR APD 功能確保至少有一個通道能捕捉到漂移的干擾源。

該應用程式允許在 120 kHz 分析頻寬 (ABW) 下測試多達 67 個通道，或在 1 MHz ABW 下測試多達 21 個通道，若配備寬頻擴充選配，應用程式則允許在 ≤ 200 kHz ABW 下測試多達 255 個通道，或在 1 MHz ABW 下測試多達 51 個通道，它能同時顯示所有通道並進行個別的限制值檢查，在同一顯示畫面中，2D 和 3D 圖表直觀地結合了干擾視覺化與相應的限制線，在 3D 顯示中，可使用觸控手勢進行平移以選擇感興趣的分析區域，結果表格會列出每個評估通道的餘裕 (Margins) 或超標情況；您可使用可變調諧頻率的單通道 APD 顯示來詳細研究個別通道，藉由 APD 多通道量測功能，R&S ESW 已準備好應對未來的標準挑戰。

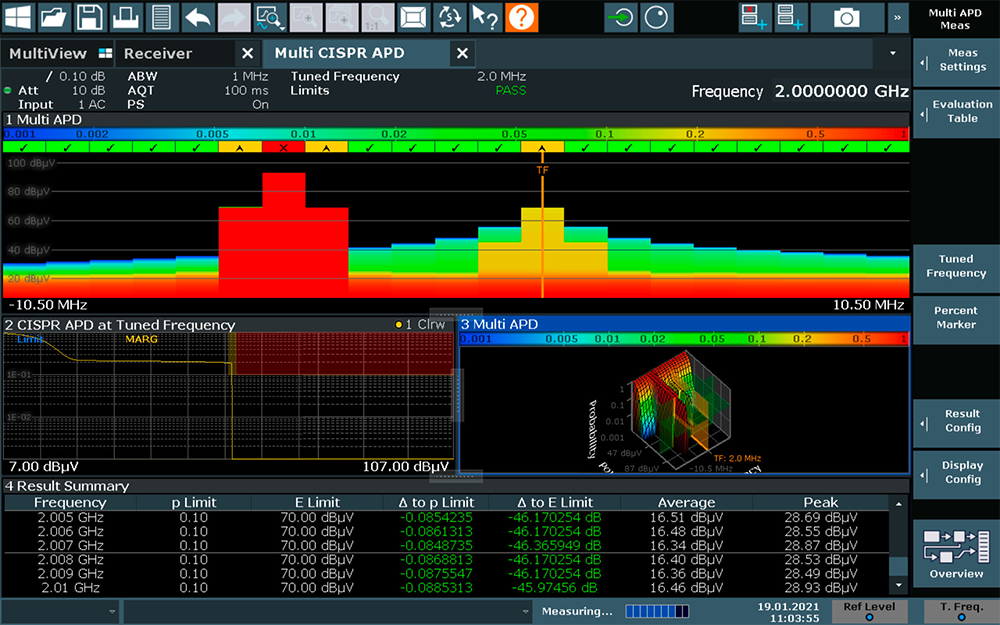

APD 多通道量測顯示畫面。

即時頻譜分析與中頻 (IF) 分析

在即時量測模式下，接收器量測是在即時頻寬內連續執行的，量測之間沒有時間間隙，因此可以量測偶發或快速變化的干擾並進行詳細分析，一般的接收器掃描會在移動到下一個頻率區段之前，捕捉給定量測時間內的所有訊號；相比之下，即時模式則停留在固定的頻率區段，幾乎無限期且無間隙地捕捉所有訊號；R&S ESW 透過高運算能力同時捕捉與處理訊號，實現了這種即時量測。

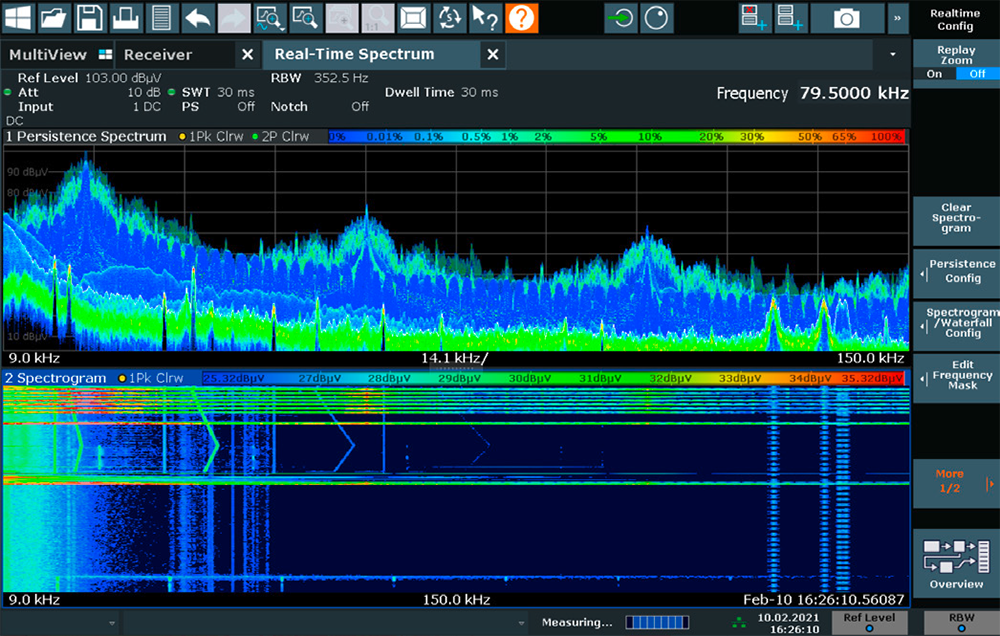

餘暉模式下的即時頻譜（上圖）與快速變化輻射的頻譜圖（下圖）。

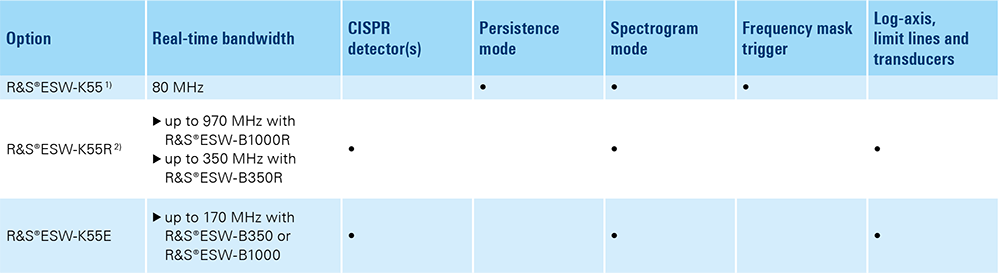

即時選配 (若儀器已配備寬頻擴充選配則不適用；需要 R&S ESW-B1000R 或 R&S ESW-B350R 寬頻選配 - 適用出口限制)。

克服現代 EMC 測試挑戰的終極解決方案

隨著無線技術的普及與電子設備的複雜化，EMC/EMI 測試工程師面臨著前所未有的挑戰：不僅法規標準日益嚴格，測試時間的壓力也與日俱增，R&S ESW EMI 測試接收器正是為此而生；它不僅是一台符合 CISPR 與 MIL-STD 標準的接收器，更是一個整合了速度與精準度的全方位解決方案，透過獨家的 FFT 時域掃描與寬頻擴充技術，R&S ESW 解決了傳統測試中「速度」與「解析度」無法兼得的難題，將原本耗時數小時的測試縮短至數分鐘，大幅提升實驗室的測試速度，同時其強大的即時頻譜分析與 APD 多通道量測功能，讓工程師能輕易捕捉並分析偶發性干擾，快速定位問題根源，無論是進行產品認證還是研發除錯，R&S ESW 都是您最可靠的夥伴，助您在競爭激烈的市場中加速產品上市。
