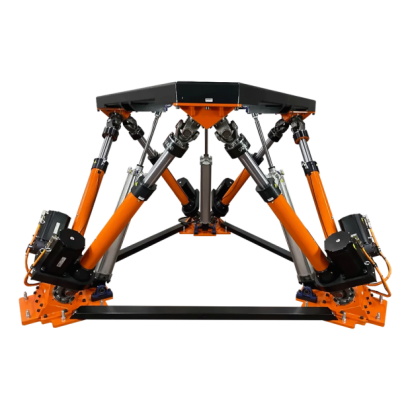

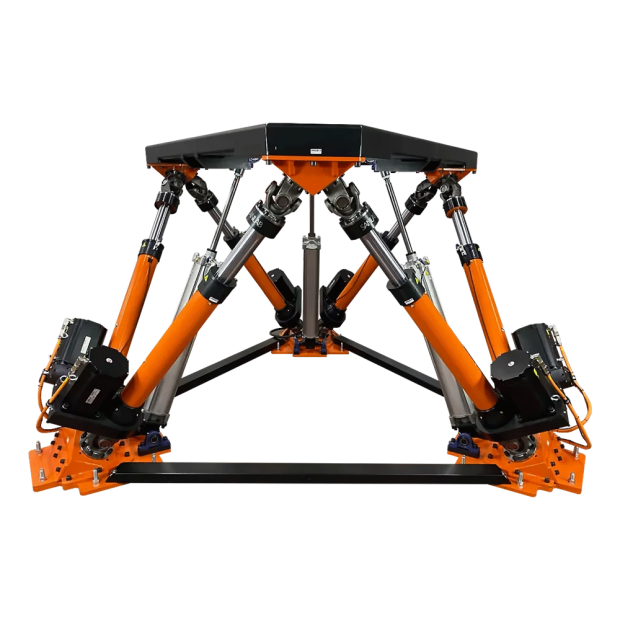

SM2500-600-C01-EP6D 史都華運動平台
極限負載與巨量慣性矩：專為 2500kg 級大型汽車、國防與研究環境打造

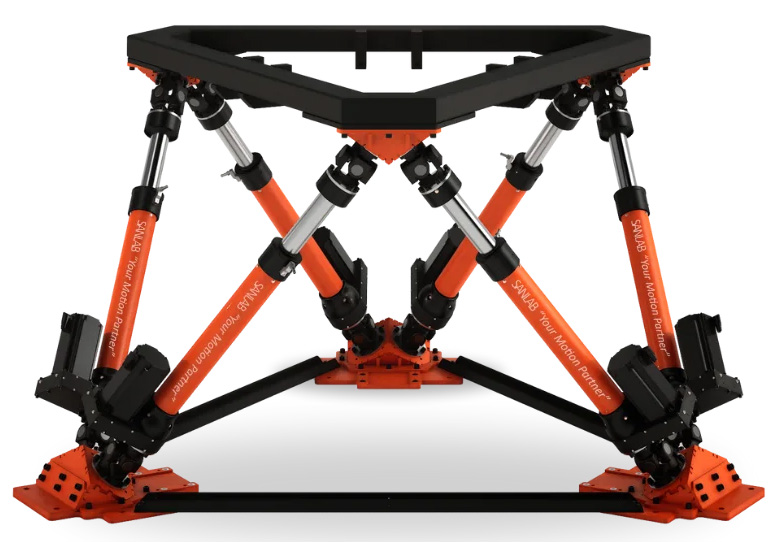

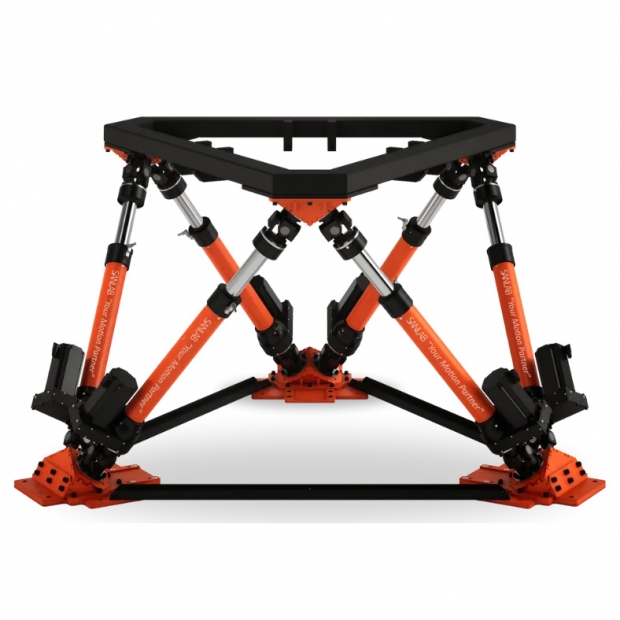

SMotion2500 是一款先進的 6DOF (六自由度) 運動平台，為各種高科技應用提供精確的移動與控制，它擁有 2500 公斤 的極限有效負載能力，使其成為適用於各種產業的多功能解決方案；此平台搭載 600 mm 長行程致動器，並具備 341 x 310 x 185 公分的龐大尺寸，專為應對極限負載而設計；其慣性矩承受能力高達 5000 kg·m²，確保在汽車、國防和高階研究環境中，執行高品質測試與先進驗證任務時，仍能保持高精度和穩定的性能。
SMotion2500 的重型結構提供高精度的 6DOF 運動，非常適合用於大型模擬座艙、重型工業測試平台以及需要複雜多向運動的系統驗證，平台整合了 IMU 運動回饋與即時控制系統，讓複雜的模擬情境得以精準重現。
核心能力
- 6 自由度： 允許複雜的多方向運動。
- 6 組機電致動器： 確保精確可靠的操作。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 運動回饋： 透過慣性回饋實現精準的運動感測。
- UDP PC 通訊： 確保高效的數據傳輸。
應用領域
- 遙控武器系統測試
- 攝影機追蹤系統測試
- 光電系統測試
- 雷達測試
- 旋轉裝置測試
- 天線測試
- 砲塔系統測試
- 車輛模擬器
- 穩定性測試
- 駕駛模擬器
- 飛行模擬器
- 模型模擬器

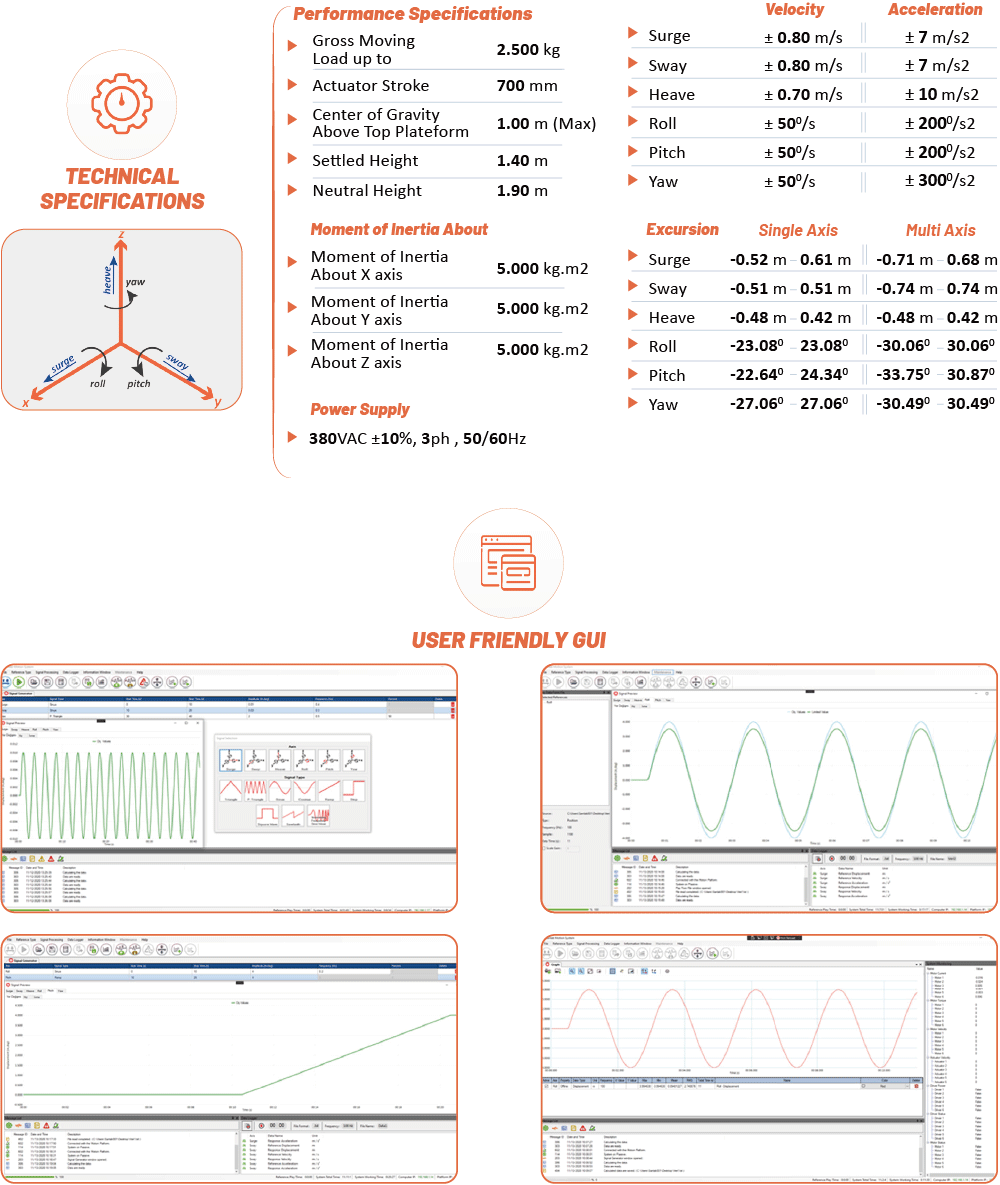

技術規格

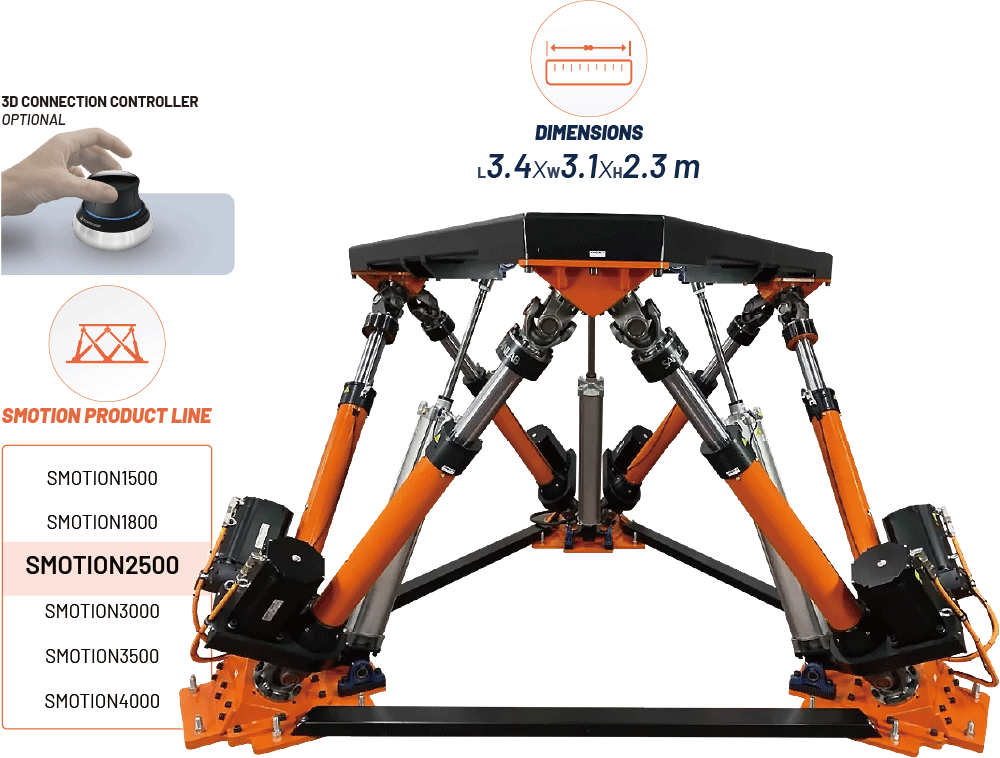

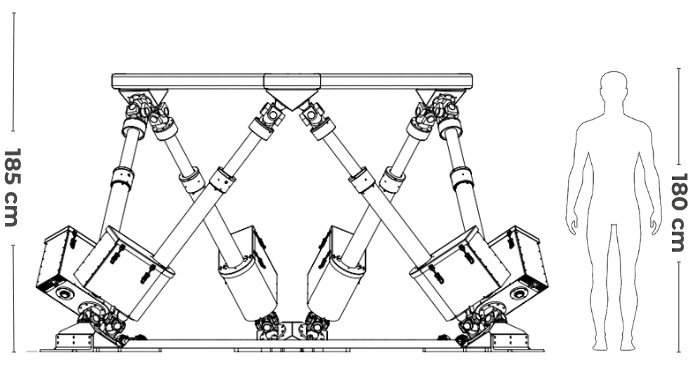

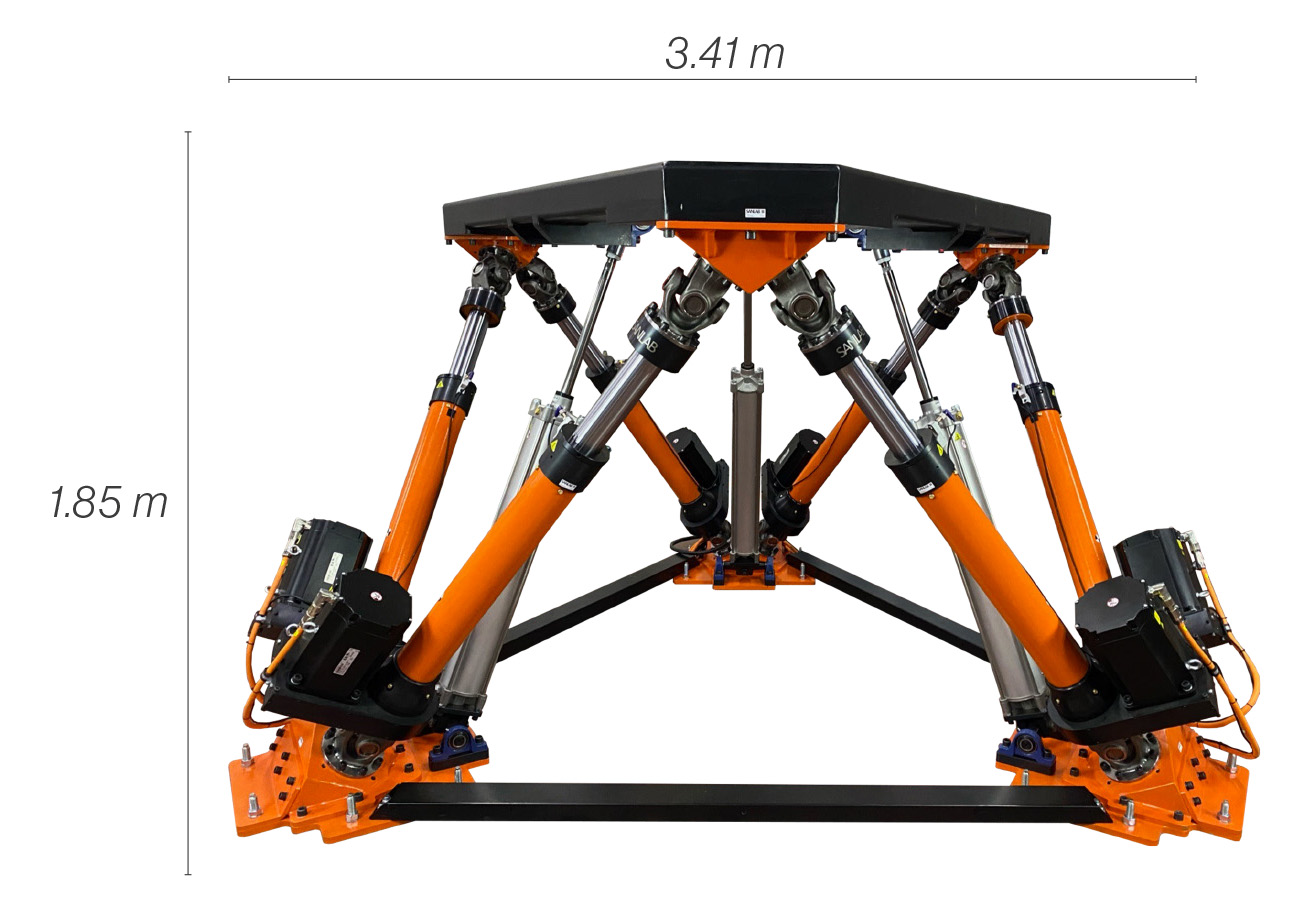

- 尺寸： 長 341 cm x 寬 310 cm x 高 185 cm
- 有效負載能力： 2500 kg
- 致動器行程： 600 mm
- 慣性矩： 5000 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.80 m/s |
± 7 m/s² |
-0.42m | 0.53m |
-0.58m | 0.57m |
|
側移 (Sway) |
± 0.80 m/s |
± 7 m/s² |
-0.43m | 0.43m |
-0.62m | 0.62m |
|
垂盪 (Heave) |
± 0.70 m/s |
± 9 m/s² |
-0.40m | 0.35m |
-0.40m | 0.35m |
|
橫搖 (Roll) |
50°/s |
± 220°/s² |
-20.60° | 20.60° |
-26.41° | 26.41° |
|
俯仰 (Pitch) |
50°/s |
± 220°/s² |
-20.20° | 21.20° |
-29.70° | 26.01° |
|
偏航 (Yaw) |
55°/s |
± 330°/s² |
-24.00° | 24.00° |
-26.56° | 26.56° |
結構與功能
SMotion2500 透過重型結構提供高精度的 6DOF 運動，是先進驗證任務的理想選擇，其設計支援汽車、國防和研究環境中的大型有效負載。

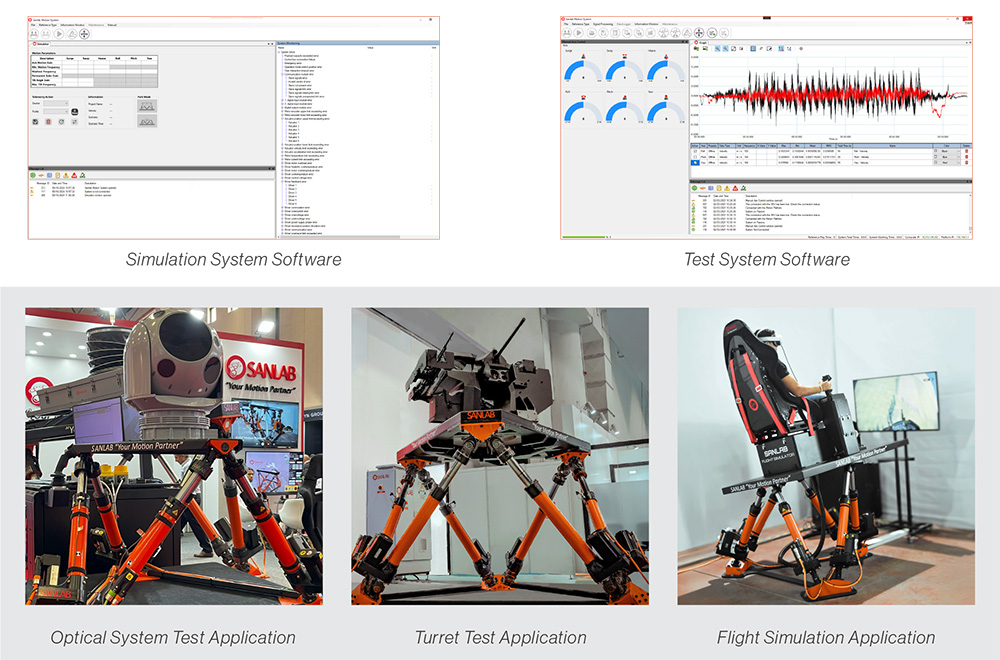

軟體介面與應用
