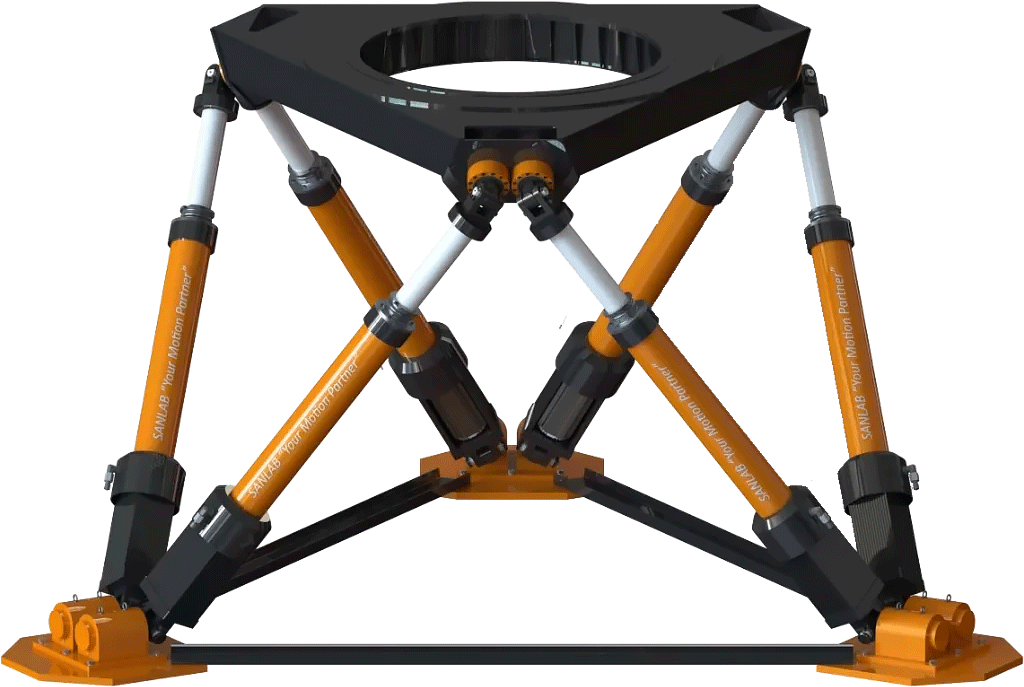

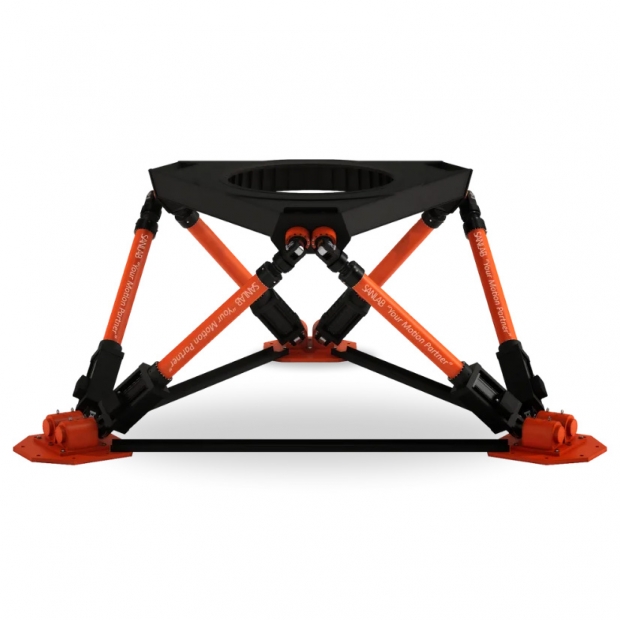

SM8000-1020-C01-EP6D 史都華運動平台
巨型負載與超長行程
專為 8000kg 級超重型模擬及工業驗證而設計

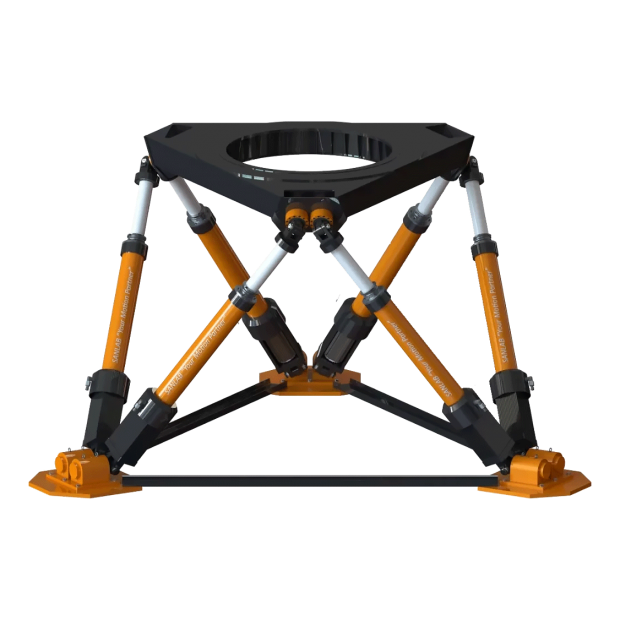

SMotion8000 是一款最先進的 6DOF (六自由度) 運動平台，為各種高科技應用提供精確的移動與控制，其擁有 8000 公斤 的頂尖有效負載能力，使其成為適用於各種產業應用的終極多功能解決方案；該平台具備 555 x 491 x 303 公分 的巨型尺寸，配備 1020 mm 的超長行程致動器，並擁有驚人的 15,000 kg·m² 慣性矩承受能力；SMotion8000 專為處理極端重載應用而設計，能夠支撐超大型載具模擬座艙、軍事重型測試總成及整合式硬體平台；儘管負載能力極高，它仍透過優化控制系統提供穩定且高精度的運動，另有 SM8000-EP6DO 戶外型平台可供選擇。
核心能力
- 6 自由度： 允許複雜的多方向運動。
- 6 組機電致動器： 確保精確可靠的操作。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 運動回饋： 透過慣性回饋實現精準的運動感測。
- UDP PC 通訊： 確保高效的數據傳輸。
應用領域
- 遙控武器系統測試
- 攝影機追蹤系統測試
- 光電系統測試
- 雷達測試
- 旋轉裝置測試
- 天線測試
- 砲塔系統測試
- 車輛模擬器
- 穩定性測試
- 駕駛模擬器
- 飛行模擬器
- 模型模擬器

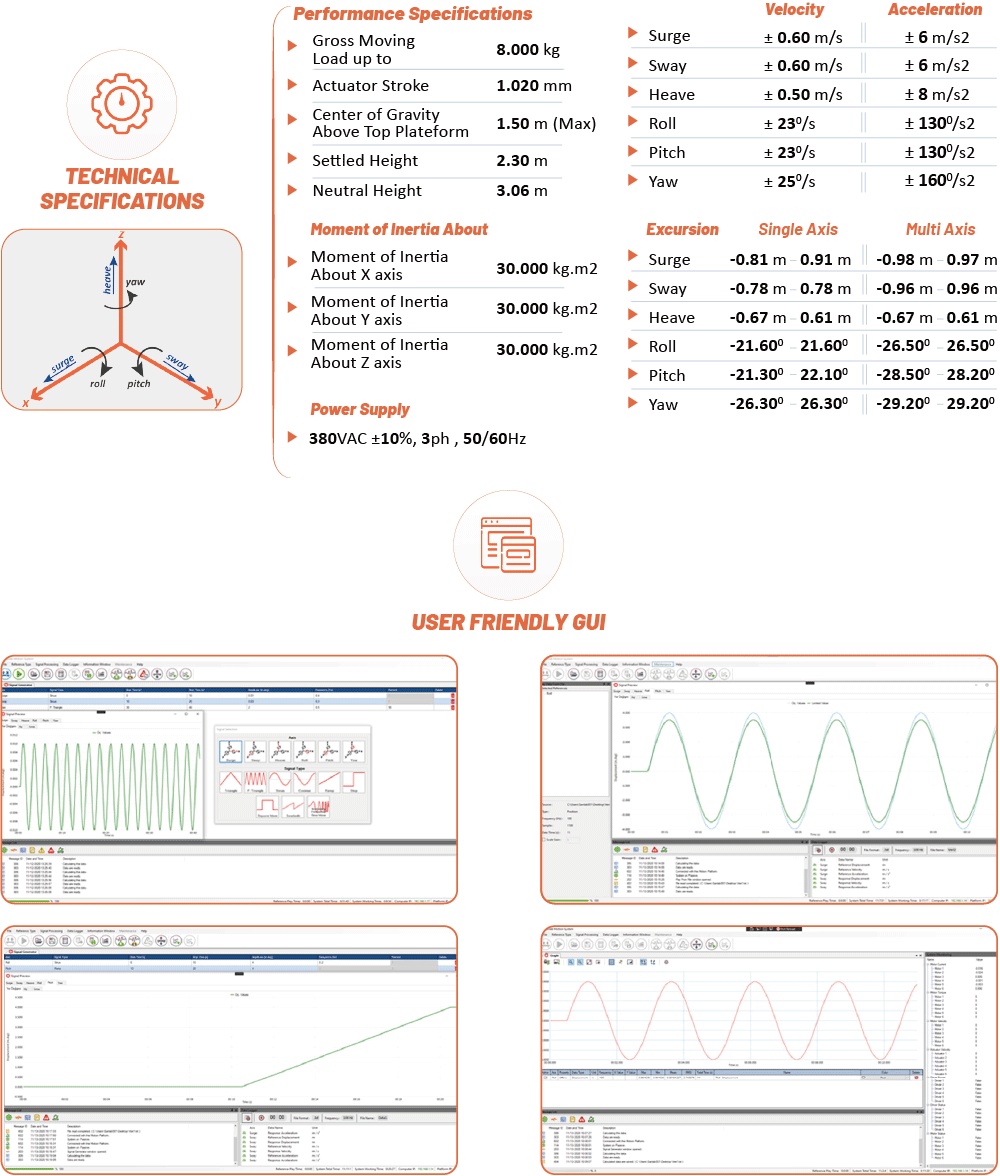

技術規格

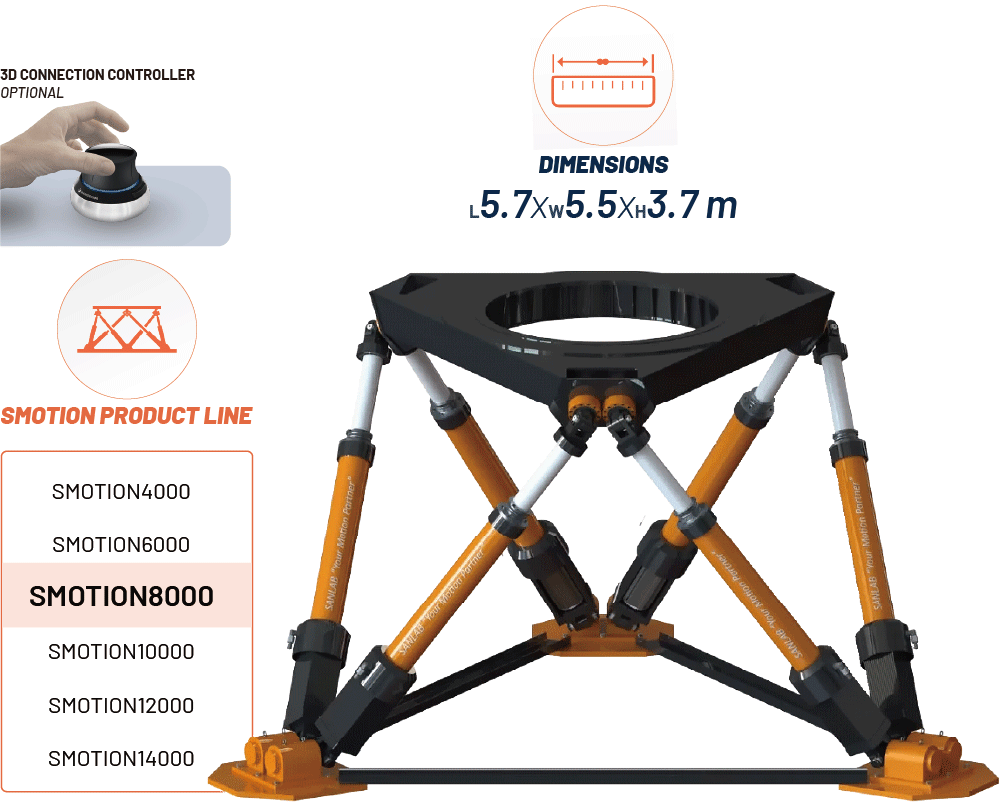

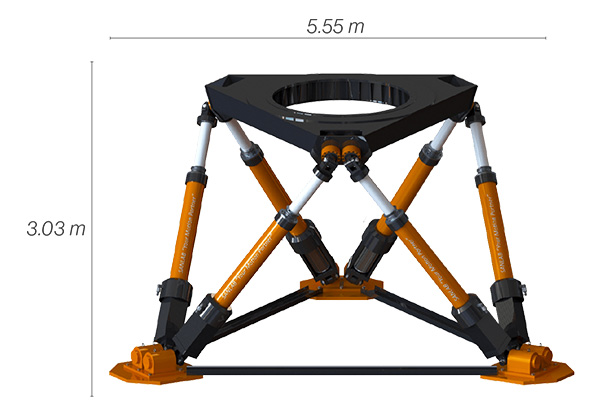

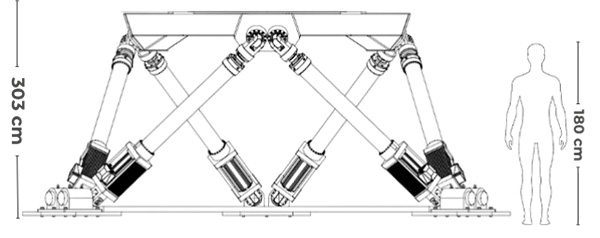

- 尺寸： 長 555 cm x 寬 491 cm x 高 303 cm
- 有效負載能力： 8000 kg
- 致動器行程： 1020 mm
- 慣性矩： 15,000 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.60 m/s |
± 6 m/s² |
-0.81m | 0.91m |
-0.98m | 0.97m |
|
側移 (Sway) |
± 0.60 m/s |
± 6 m/s² |
-0.78m | 0.78m |
-0.96m | 0.96m |
|
垂盪 (Heave) |
± 0.50 m/s |
± 8 m/s² |
-0.67m | 0.61m |
-0.67m | 0.61m |
|
橫搖 (Roll) |
23°/s |
± 130°/s² |
-21.60° | 21.60° |
-26.50° | 26.50° |
|
俯仰 (Pitch) |
23°/s |
± 130°/s² |
-21.30° | 22.10° |
-28.50° | 28.20° |
|
偏航 (Yaw) |
25°/s |
± 160°/s² |
-26.30° | 26.30° |
-29.20° | 29.20° |

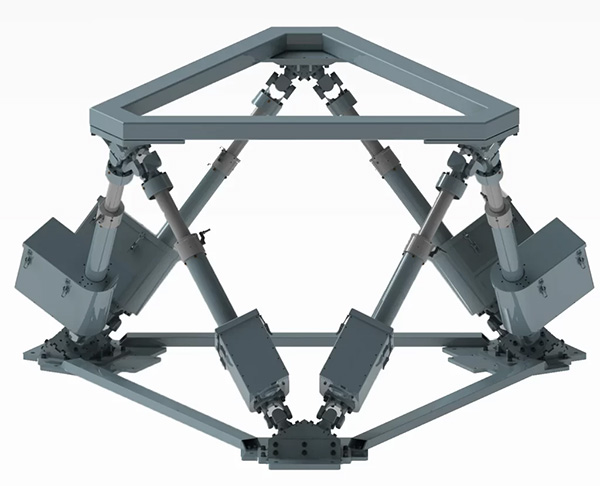

結構與功能
SMotion8000 透過極度強化的結構提供 6DOF 運動能力，專為處理極限負載而打造，支援超大型模擬器、重型測試總成和整合式硬體平台。

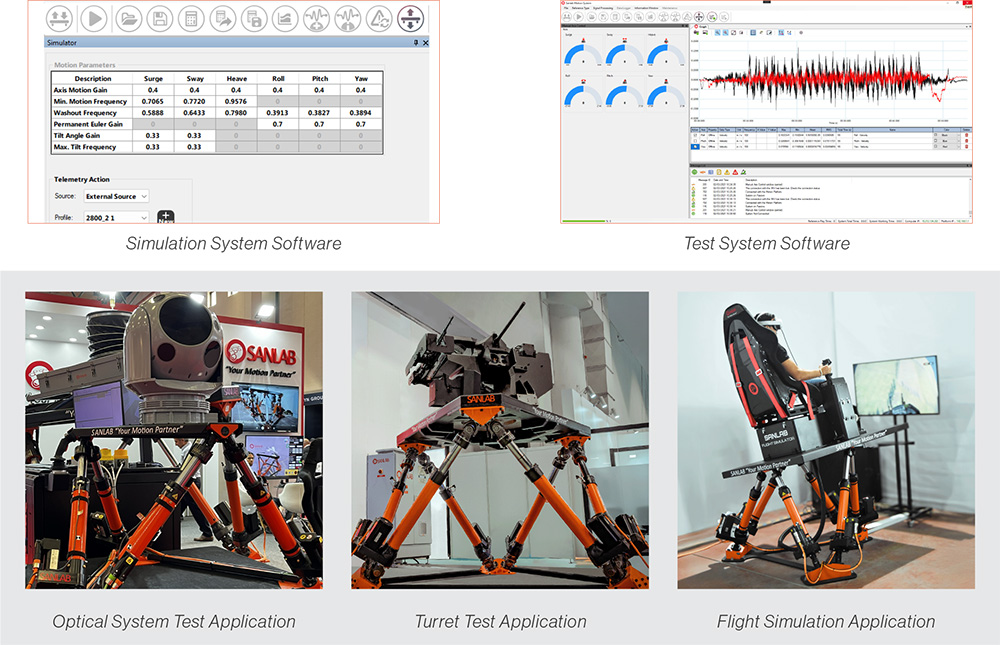

軟體介面與應用

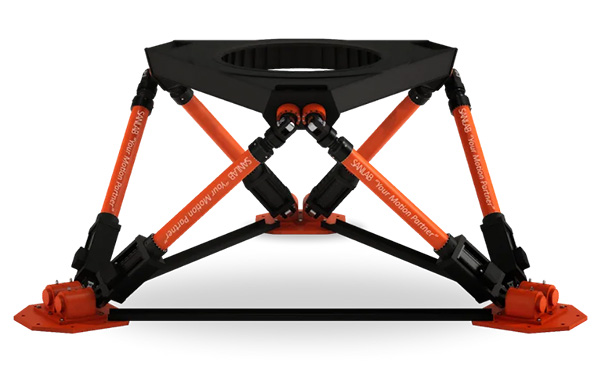

SM8000-1020-C01-EP6DO 戶外型運動平台
針對戶外應用，SANLAB 提供 SMotion8000 戶外型平台，它包含標準型 SMotion8000 的所有功能，並具備額外的保護和耐久性，適用於惡劣環境。
- IP 防護等級： 66 (防水防塵)
- 操作溫度範圍： -20°C 至 +50°C
- 儲存溫度範圍： -30°C 至 +60°C
- 性能一致：保持標準型 SMotion8000 的所有性能規格（包括縱移、側移、垂盪、橫搖、俯仰和偏航能力，以及加速度和慣性矩）。
