SM500-300-C01-E6D 史都華運動平台
高精度六自由度控制：專為 500kg 級重型模擬與防禦系統測試而生

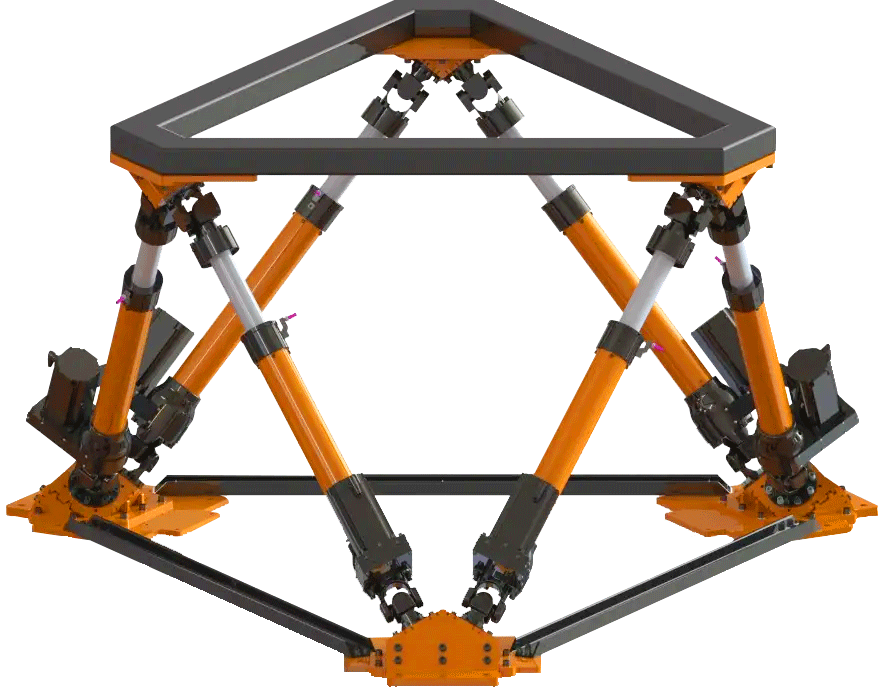

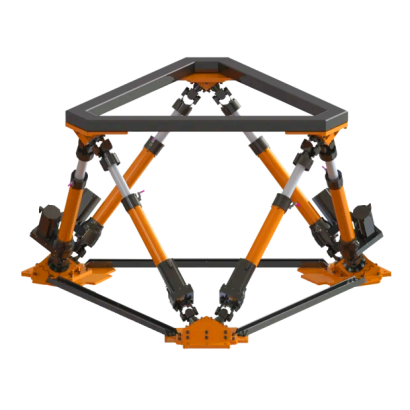

SMotion500 是一款先進的 6DOF 史都華運動平台，具備 500 kg 的強大有效負載能力和 300 mm 的長致動器行程，使其成為適用於高負載需求產業的多功能解決方案，平台專為遙控武器系統、砲塔、大型載具模擬等高科技應用提供極高精確度的移動與控制，並可模擬複雜的多軸運動，確保測試的準確性與再現性；憑藉其強大的規格與設計，SMotion500 成為適用於各種產業通用型的高性能多功能解決方案，無論是室內實驗室或戶外嚴苛環境（E6DO 版本），皆能提供穩定的操作。
核心能力
- 六自由度： 實現複雜、多方向的運動模擬。
- 六組機電致動器： 確保精確可靠的操作。
- 使用者友善圖形介面： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 為基礎的運動回饋 (IMU-Based)： 透過慣性回饋實現精準的運動感測。
- UDP 為基礎的 PC 通訊 (UDP Based)： 確保高效的數據傳輸。
應用領域
- 遙控武器系統測試 (Remote Control Weapon Systems Testing)
- 砲塔系統測試 (Turret Systems Testing)
- 車輛模擬器 (Vehicle Simulator)
- 駕駛模擬器 (Driving Simulator)
- 飛行模擬器 (Flight Simulator)
- 模型模擬器 (Mockup Simulator)
- 攝影機追蹤系統測試
- 光電系統測試
- 雷達測試
- 旋轉裝置測試 (Rotator Testing)
- 天線測試
- 穩定性測試
技術規格

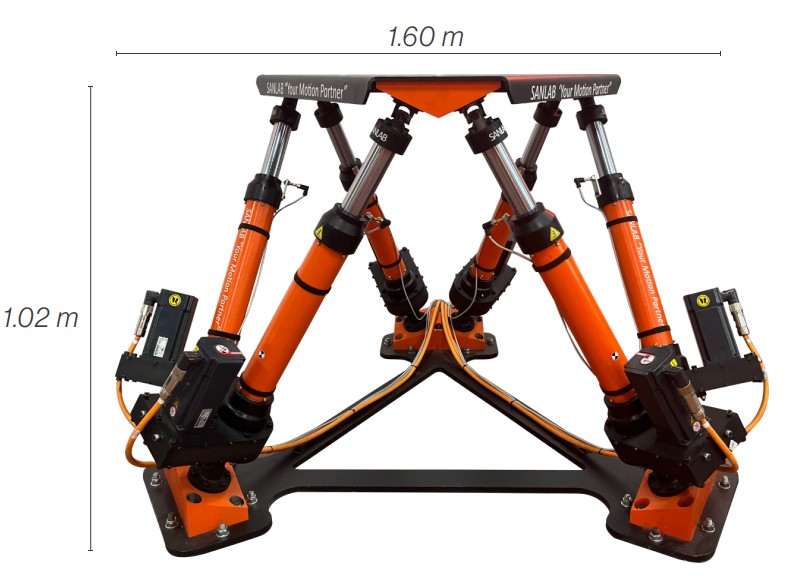

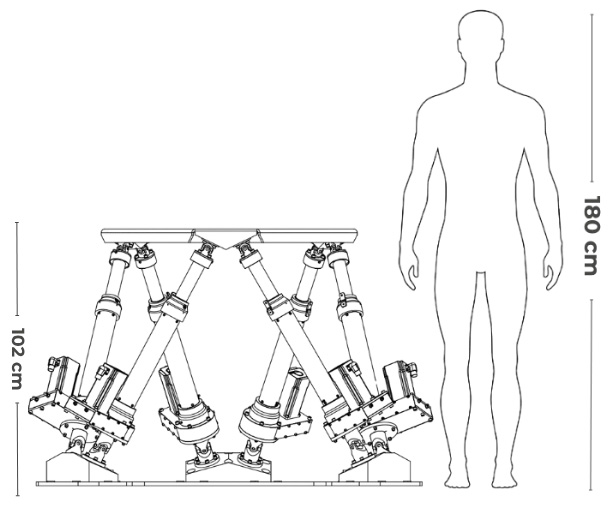

- 尺寸： 長 160 公分 x 寬 140 公分 x 高 102 公分
- 有效負載能力： 500 kg
- 致動器行程： 300 mm
- 慣性矩： 250 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz

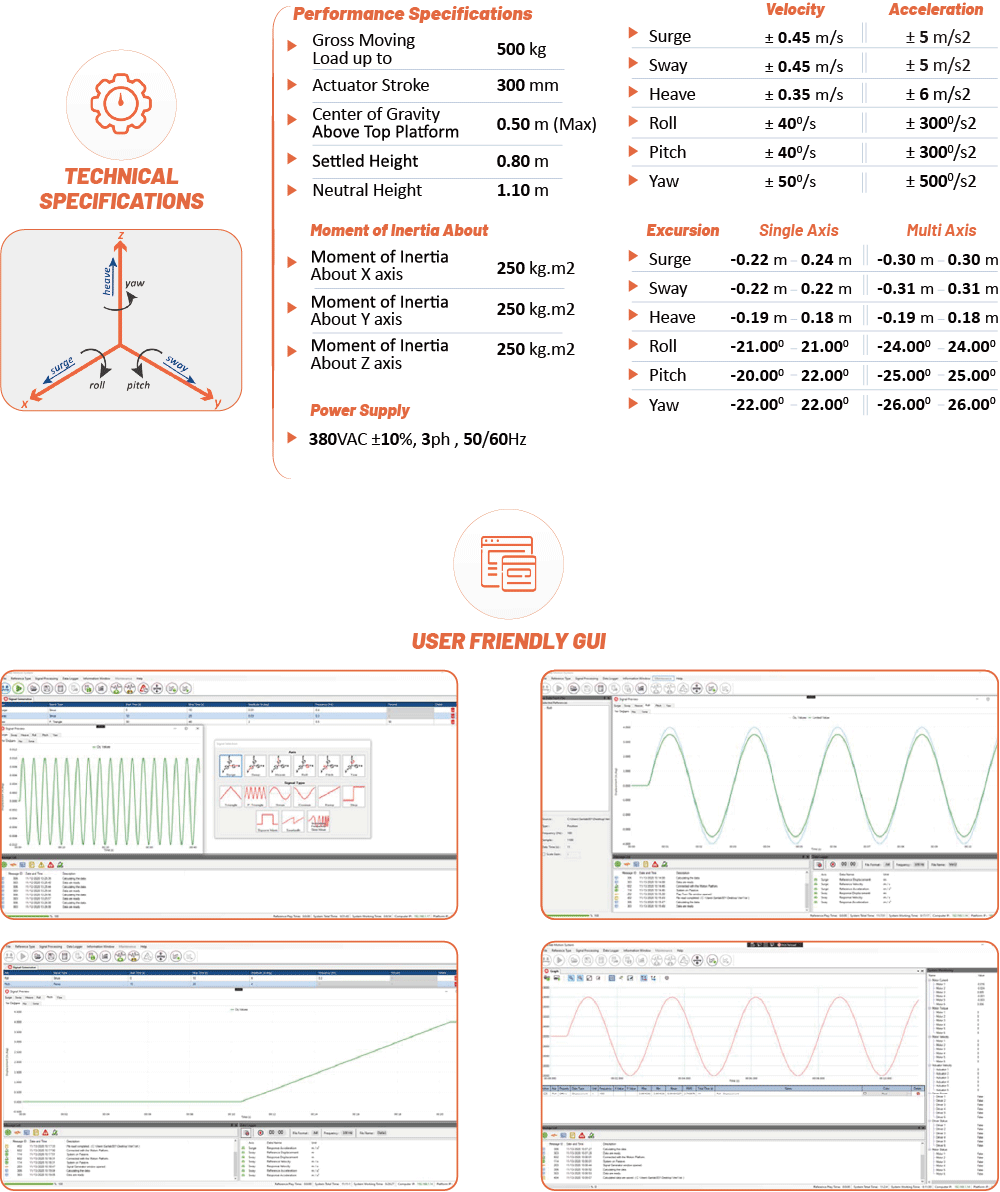

性能參數 (Performance Specifications)
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.45 m/s |
± 5 m/s² |
-0.22m | 0.24m |
-0.30m | 0.30m |
|
側移 (Sway) |
± 0.45 m/s |
± 5 m/s² |
-0.22m | 0.22m |
-0.31m | 0.31m |
|
垂盪 (Heave) |
± 0.35 m/s |
± 6 m/s² |
-0.19m | 0.18m |
-0.13m | 0.11m |
|
橫搖 (Roll) |
40°/s |
± 300°/s² |
-21.00° | 21.00° |
-24.00° | 24.00° |
|
俯仰 (Pitch) |
40°/s |
± 300°/s² |
-20.00° | 22.00° |
-25.00° | 25.00° |
|
偏航 (Yaw) |
50°/s |
± 500°/s² |
-22.00° | 22.00° |
-26.00° | 26.00° |

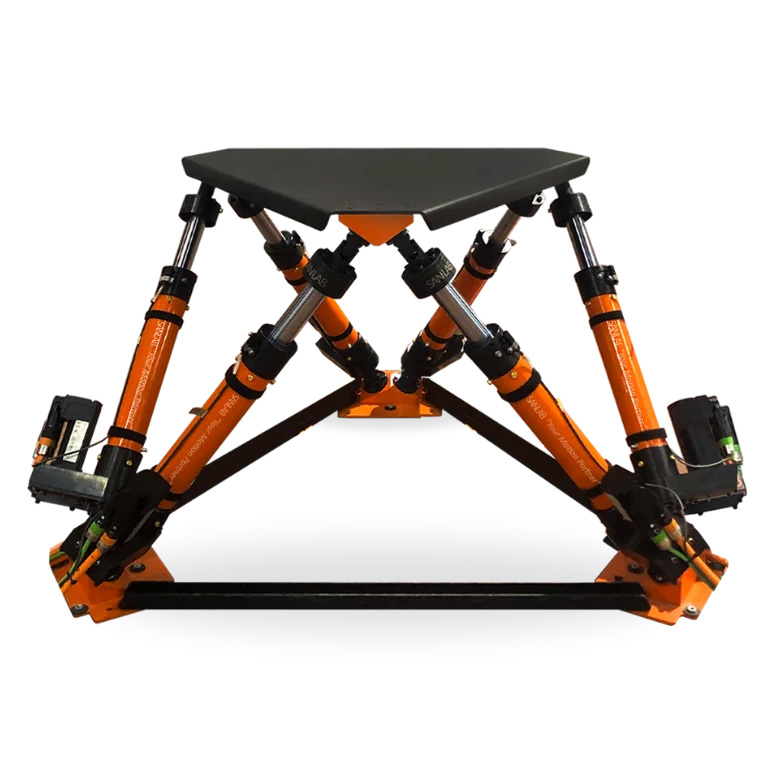

結構與功能
SMotion500 透過強化的高負載結構提供 6DOF 運動性能，非常適合嚴苛的模擬和系統測試，其耐用的構造確保在工業、車輛開發或國防等級的環境中平穩運行。

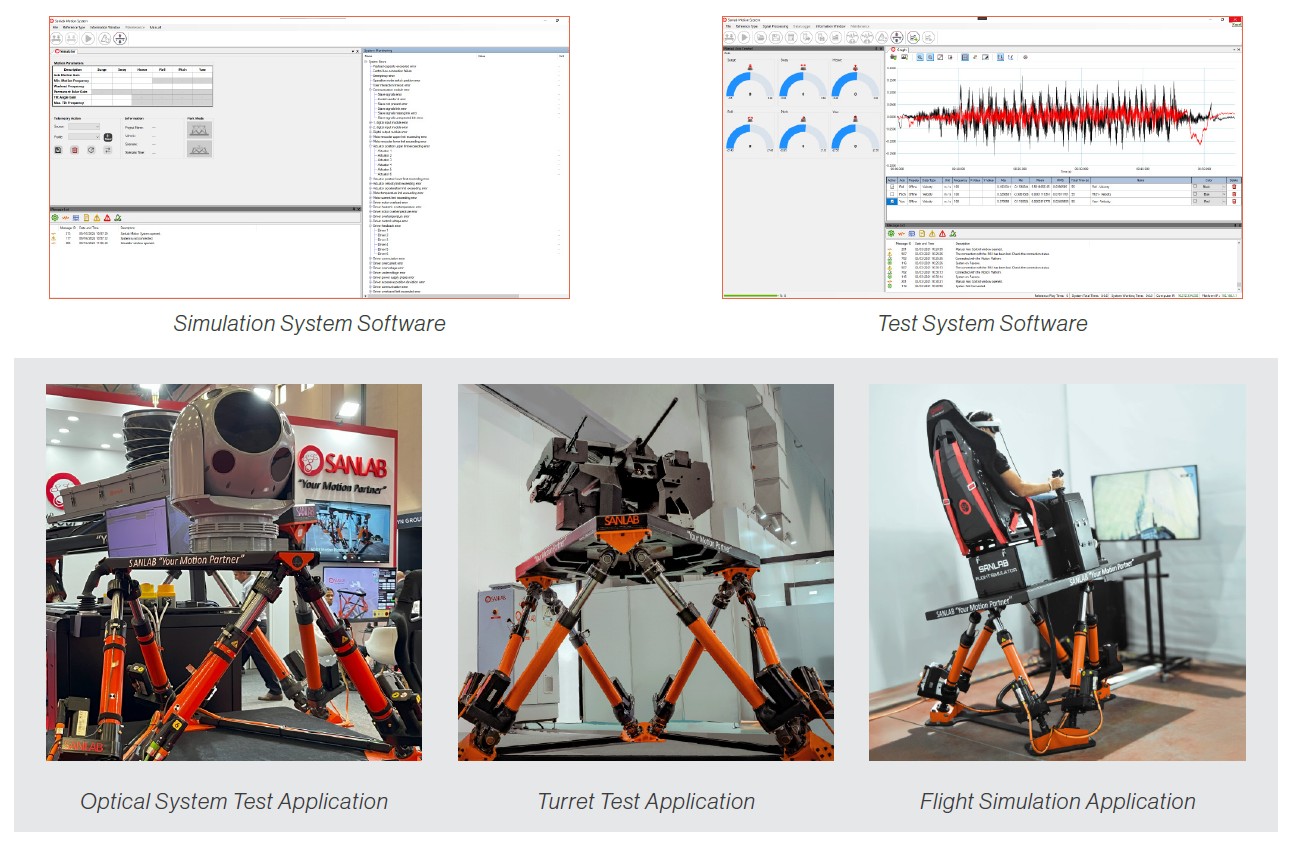

軟體介面與應用

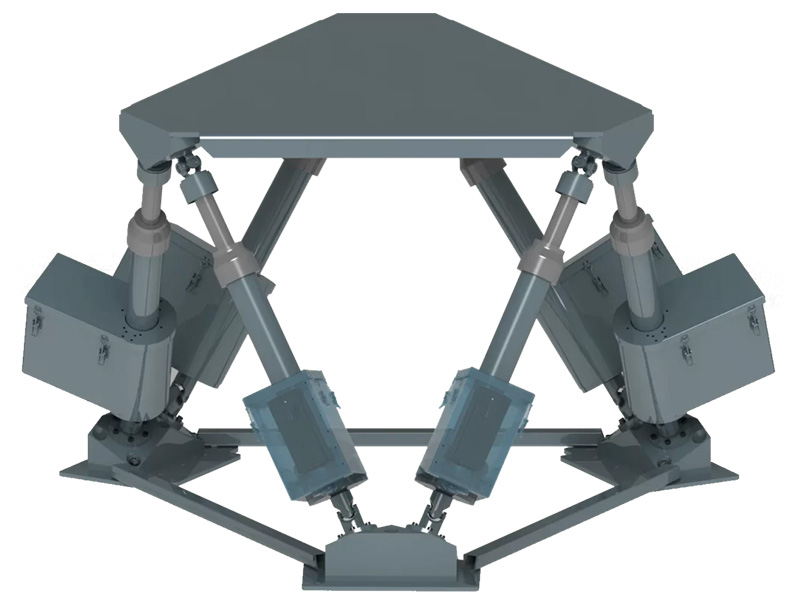

SM500-300-C01-E6DO 戶外型運動平台
針對戶外應用，SANLAB 提供 SMotion500 戶外型機種，它包含標準型 SMotion500 的所有功能，並具備額外的防護能力和耐用性，適用於惡劣環境。
- IP 防護等級： 66 (防水防塵)
- 操作溫度範圍： -20°C 至 +50°C
- 儲存溫度範圍： -30°C 至 +60°C
- 相同的性能規格： 保留標準型 SMotion500 的所有性能特點，包括縱移、側移、垂盪、橫搖、俯仰和偏航能力，以及加速度和慣性矩。
