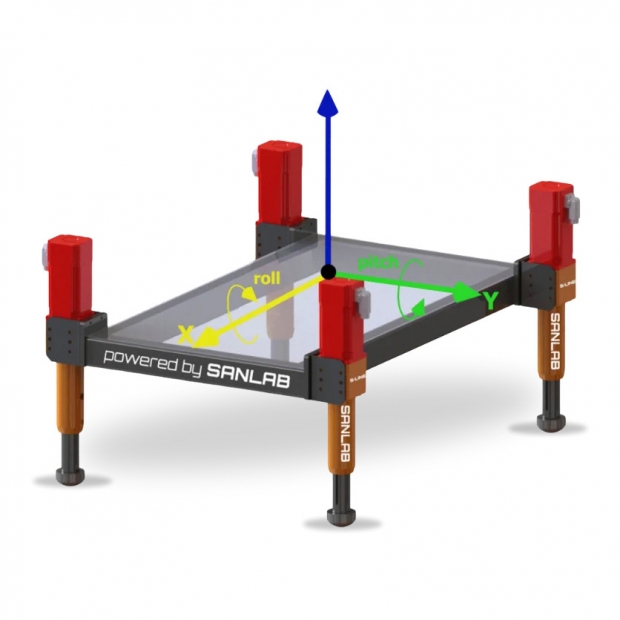

SM500-E3D 3DOF 運動平台
緊湊型高響應 3DOF 平台：500kg 載重能力，專為超低延遲應用而生
SMotion500 – E3D 是一款專為 500 kg 有效負載設計的 3DOF 運動平台，專注於俯仰 (Pitch)、橫搖 (Roll) 和垂盪 (Heave) 模擬，憑藉其模組化框架和快速響應特性，它非常適用於對延遲要求極高的車輛模擬器、軍事系統和遠程操控（Teleoperation）設置；該平台具有極短的行程（動態行程 76.2 mm），但同時擁有驚人的 ± 1900 °/s² 超高角加速度，使其在低幅度運動中能實現極致的動態逼真度。
核心能力
- 3 自由度： 提供俯仰、橫搖和垂盪運動。
- 機電致動器： 確保同步的線性移動。
- 可靠連線能力： USB 和乙太網路介面，方便 PC 整合。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- 500 kg 負載處理： 高負載性能達 500 kg。
- 即時控制： 便於立即響應和調整。
應用領域
- 地面車輛模擬器
- 軍事模擬器
- 遠端操控系統
- 娛樂系統
- 元件測試
技術規格

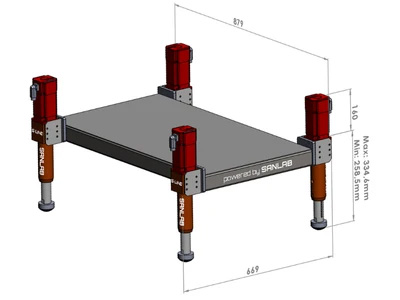

- 動態行程： 76.2 mm
- 靜態行程： 86.0 mm
- 總有效負載： 500 Kg
- 單個致動器負載： 125 kg

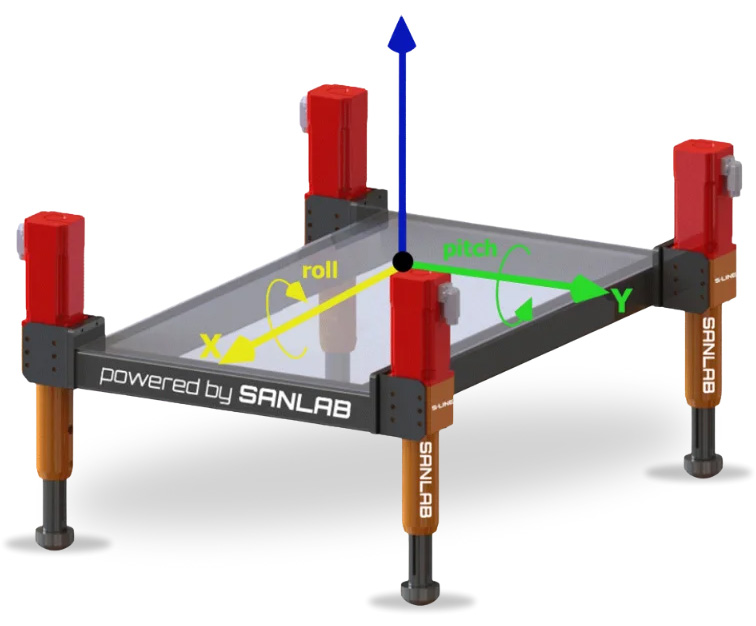

- 自由度： 3DOF，俯仰 (Pitch) / 橫搖 (Roll) / 垂盪 (Heave)
- 電源供應： 220V, 頻率範圍：0–100 Hz
性能參數
|
DOF |
位置 (Position) |
速度 (Velocity) |
加速度 (Acceleration) |
|
垂盪 (Heave) |
± 0.0381 m |
± 0.1 m/s |
± 9.81 m/s² |
|
橫搖 (Roll) |
± 7.4° |
± 19.8 °/s |
± 1900 °/s² |
|
俯仰 (Pitch) |
± 7.4° |
± 19.8 °/s |
± 1900 °/s² |
額外配件
- 可調節支架
- 一體式使用者介面
- 隨插即用
- 低延遲回饋
結構與功能
SMotion500 – E3D 是一款緊湊的 3DOF 運動平台，透過高響應性模擬俯仰、橫搖和垂盪運動，其基於編碼器的回饋和模組化設計，可支援測試台、座艙模型以及整合式模擬器設置。

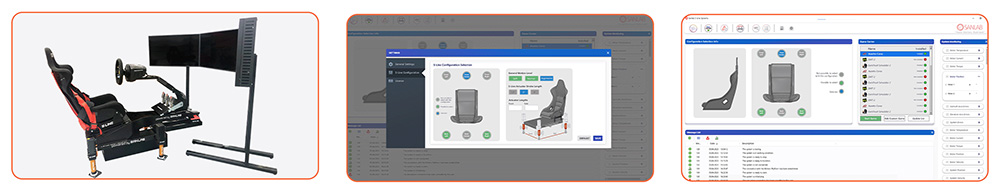

軟體介面與應用
