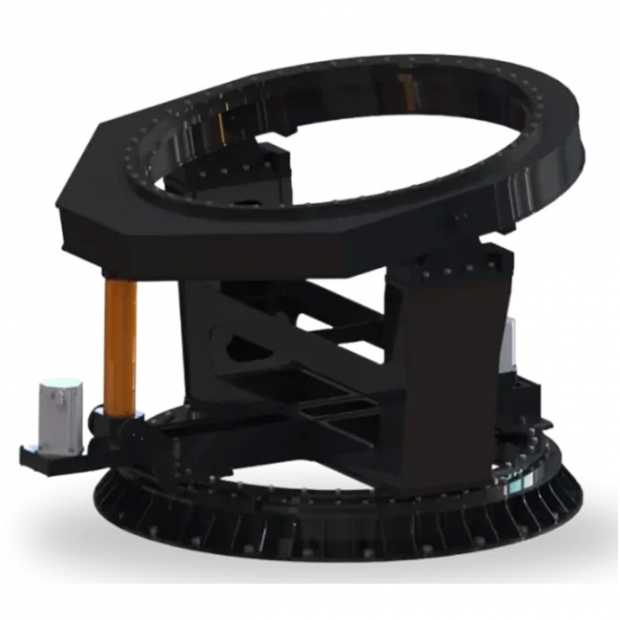

SM25000-E2D 2DOF 穩定平台
超重型軍事與工業應用：25 噸有效負載及 55,000 kg·m² 慣性矩

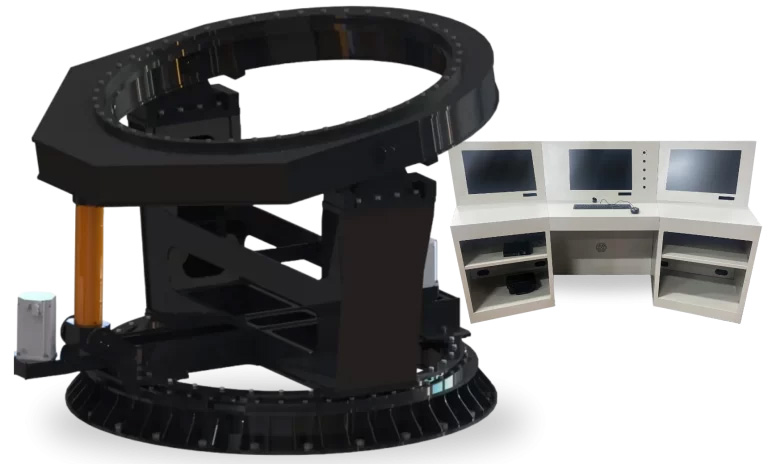

SM25000 穩定平台 是一款先進的 2DOF 動作控制系統，具備旋轉 (Yaw) 和傾斜 (Pitch) 運動，專為坦克訓練、重型設備測試和工業應用而設計；它擁有高達 25 噸（25,000 公斤） 的超大有效負載能力，並支援真實現場數據回放功能和整合式控制面板，SM25000 確保在要求嚴苛的訓練條件下，仍能提供高精度的模擬。
核心能力
- 2 自由度：精準的偏航和俯仰運動。
- 高準確性與真實感：準確的運動與模擬擬真度。
- 真實現場數據回放：回放真實訓練數據。
- 真實場景模擬：模擬逼真的操作條件。
- 沉浸式視覺與音訊體驗：增強視覺和音訊的沉浸感。
- 高安全性：整合式安全和保護系統。
應用領域
- 相容坦克型號：相容於 M60T、Leopard 2A4、Altay 等坦克。
- 訓練與測試：坦克測試與訓練模擬器、指揮與控制訓練支援。
- 開發與驗證：原型測試與評估。
- 訓練場景：多人員訓練場景、真實場景再現。
技術規格
- 自由度：2DOF，俯仰 (Pitch) 與偏航 (Yaw)
- 有效負載能力：高達 25 噸 (25,000 kg)
- 慣性矩：55,000 kg·m² (整體，X/Y/Z 軸)
- 操作溫度範圍：0°C 至 +40°C
- 電源供應：380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
行程 (Excursion) |
速度 (Velocity) |
加速度 (Acceleration) |
|
俯仰 (Pitch) |
± 7.5° |
± 5 °/s |
± 20 °/s² |
|
偏航 (Yaw) |
± 20° |
± 5 °/s |
± 20 °/s² |
詳細負載與重心數據
此平台能夠承受極大的負載和慣性矩，細節如下：
運動軸 (Motion Axis) |
數值 (Value) |
|
總移動負載 |
25,000 kg |
|
慣性矩 Ixx (Roll) |
27,000 kg·m² |
|
慣性矩 Iyy (Pitch) |
52,000 kg·m² |
|
慣性矩 Izz (Yaw) |
52,000 kg·m² |
|
X-Y 軸重心最大偏移 |
200 mm |
結構與功能

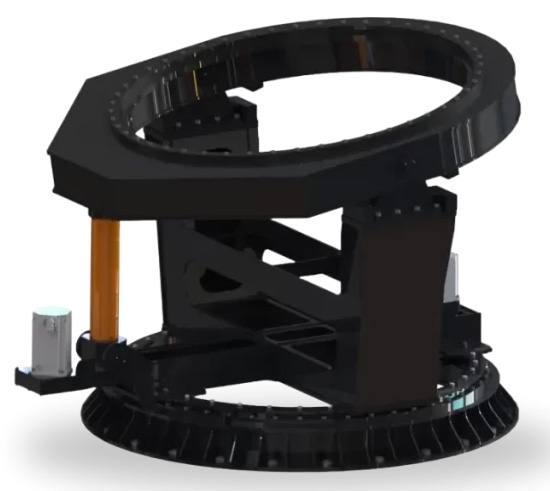

SM25000 穩定平台透過伺服驅動致動器，提供精確的偏航 (Yaw) 和俯仰 (Pitch) 運動，它支援 25 噸的有效負載，透過整合式控制和安全功能，確保平穩的坦克訓練和設備模擬。
請注意，此平台雖然承載能力極強，但其角加速度（± 20 °/s²）相對較低，這是因為其設計目標是穩定、高精度，並在巨大負載下提供必要的傾斜和旋轉，而非追求競賽模擬中的超高動態響應；如有客製化穩定平台，請與奧創系統科技聯繫！
