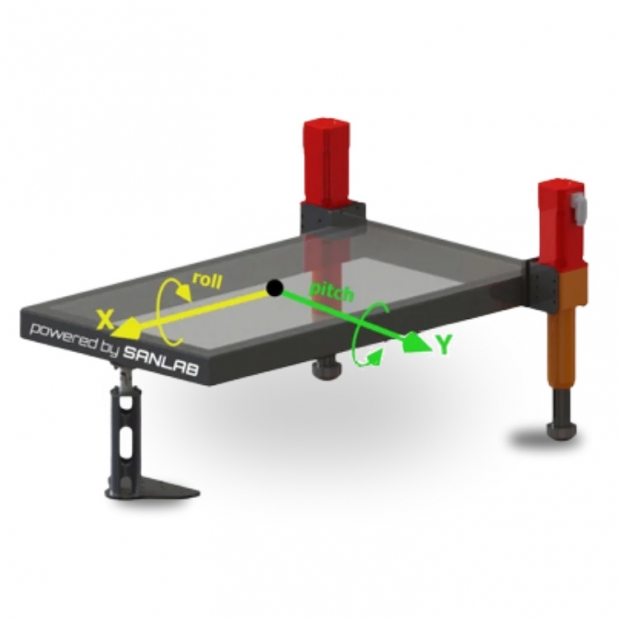

SM250-E2D 2DOF 史都華運動平台
緊湊型雙軸平台：250kg 負載，極致低延遲的俯仰與橫搖模擬
SMotion250 – E2D 是一款專為 250 kg 有效負載設計的 2DOF 運動平台，專注於俯仰 (Pitch) 和 橫搖 (Roll) 模擬，憑藉其模組化框架和與 SM500 平台同級的超高動態響應，它非常適用於對延遲要求極高的車輛模擬器、軍事系統和遠程操控配置；此平台以其極高的 ± 1900 °/s² 角加速度為核心優勢，確保在短行程（動態行程 76.2 mm）內能以最快的速度和準確性重現轉彎和加減速的慣性回饋。
核心能力
- 2 自由度：提供精準的橫搖和俯仰穩定。
- 雲端遊戲中心：支援雲端存取和更新。
- 可靠連線能力：USB 和乙太網介面，方便 PC 整合。
- 使用者友善 GUI：透過直覺式介面簡化控制。
- 負載處理：高負載性能達 250 kg。
- 即時控制：便於立即響應和調整。
應用領域
- 地面車輛模擬器
- 軍事模擬器
- 遠程操控系統
- 娛樂系統
技術規格

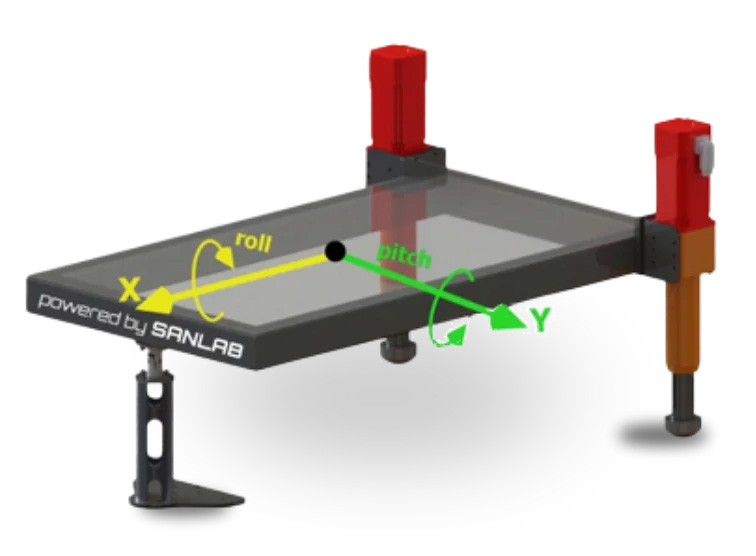

- 自由度：2DOF, 俯仰 (Pitch)，橫搖 (Roll)
- 動態行程 (Dynamic Stroke)：76.2 mm
- 靜態行程 (Static Stroke)：86.0 mm
- 有效負載能力 (Payload Capacity)：250 kg
- 單個致動器負載：125 kg
- 操作電壓：220V, 頻率範圍：0–100 Hz
性能參數
|
DOF |
位置 (Position) |
速度 (Velocity) |
加速度 (Acceleration) |
|
橫搖 (Roll) |
± 7.4° |
± 19.8 °/s |
± 1900 °/s² |
|
俯仰 (Pitch) |
± 7.4° |
± 19.8 °/s |
± 1900 °/s² |
結構與功能
SMotion250 – E2D 是一款緊湊型 2DOF 運動平台，具備高響應性的俯仰和橫搖模擬能力，它結合了編碼器的精準回饋與模組化設計，能廣泛支援測試台、座艙模型以及整合式模擬器配置。
元件與支援
- 可調節支架
- 一體式使用者介面
- 隨插即用
- 低延遲回饋

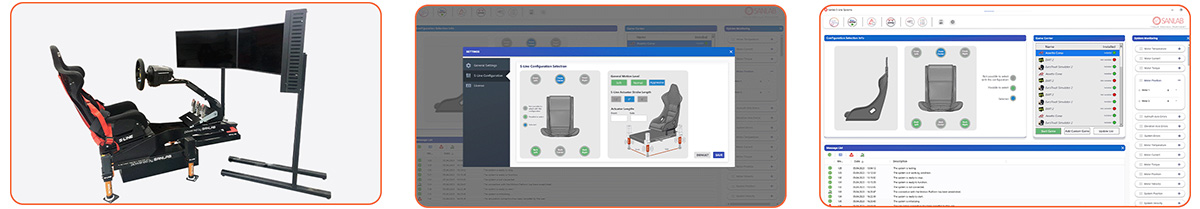

軟體介面與應用
