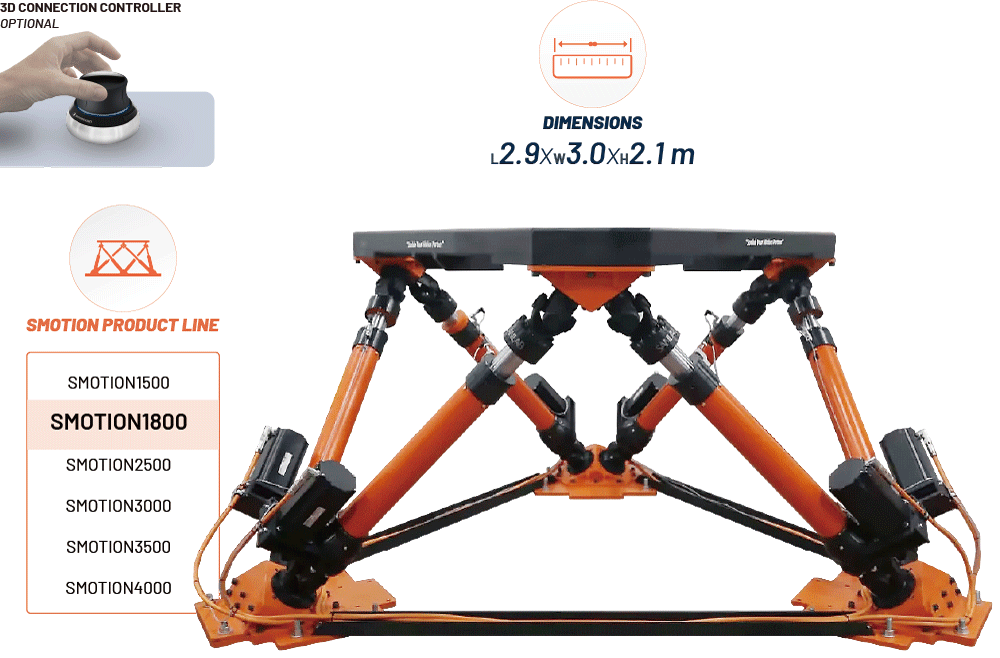

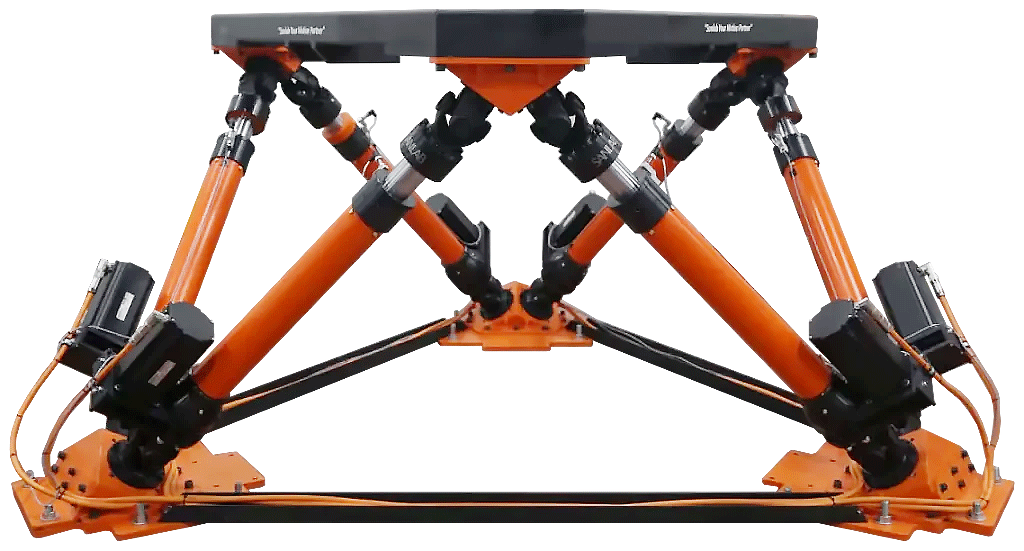

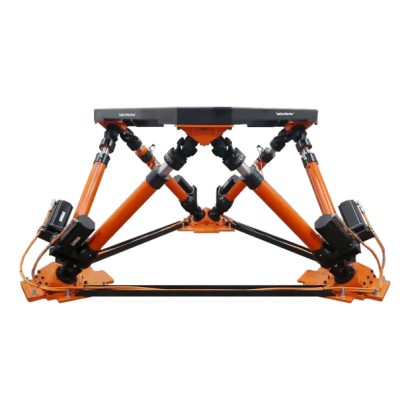

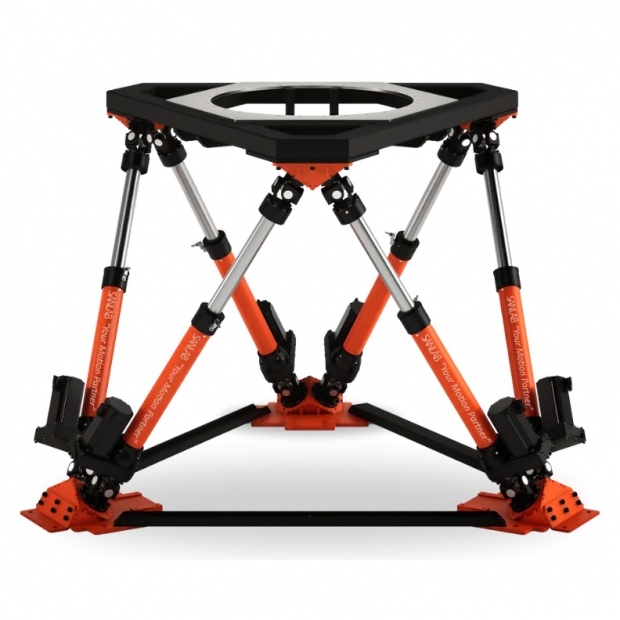

SM1800-600-C01-E6D 史都華運動平台
超重型承載與極高慣量：專為 1800kg 級高密度測試與持續運行環境打造
SMotion1800 是一款最先進的 6DOF 史都華運動平台，具備驚人的 1800 kg 有效負載能力和 600 mm 的長致動器行程，它專為複雜的模擬場景提供精確且靈敏的移動，能夠承受 2000 kg·m² 的極高慣性矩，這使其成為需要處理高密度測試、大型模擬座艙及嚴苛工業或國防應用的強大解決方案。
核心能力
- 6 自由度： 允許複雜的多方向運動。
- 6 組機電致動器： 確保精確可靠的操作。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 運動回饋： 透過慣性回饋實現精準的運動感測。
- UDP PC 通訊： 確保高效的數據傳輸。
應用領域
- 遙控武器系統測試 (Remote Control Weapon Systems Testing)
- 攝影機追蹤系統測試 (Camera Tracking Systems Testing)
- 光電系統測試 (Electro-Optical Systems Testing)
- 雷達測試 (Radar Testing)
- 旋轉裝置測試 (Rotator Testing)
- 天線測試 (Antenna Testing)
- 砲塔系統測試 (Turret Systems Testing)
- 車輛模擬器 (Vehicle Simulator)
- 穩定性測試 (Stabilization Testing)
- 駕駛模擬器 (Driving Simulator)
- 飛行模擬器 (Flight Simulator)
- 模型模擬器 (Mockup Simulator)

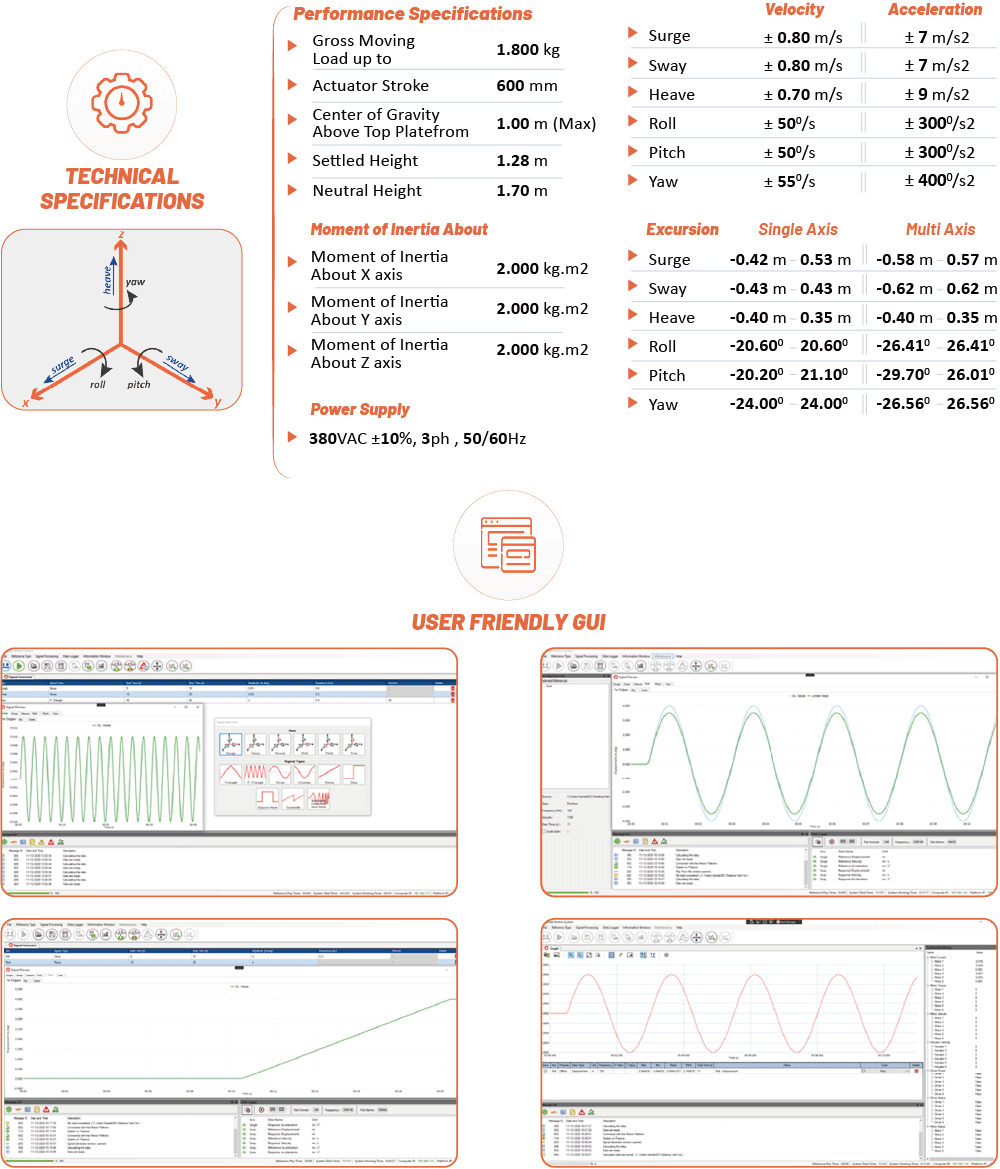

技術規格

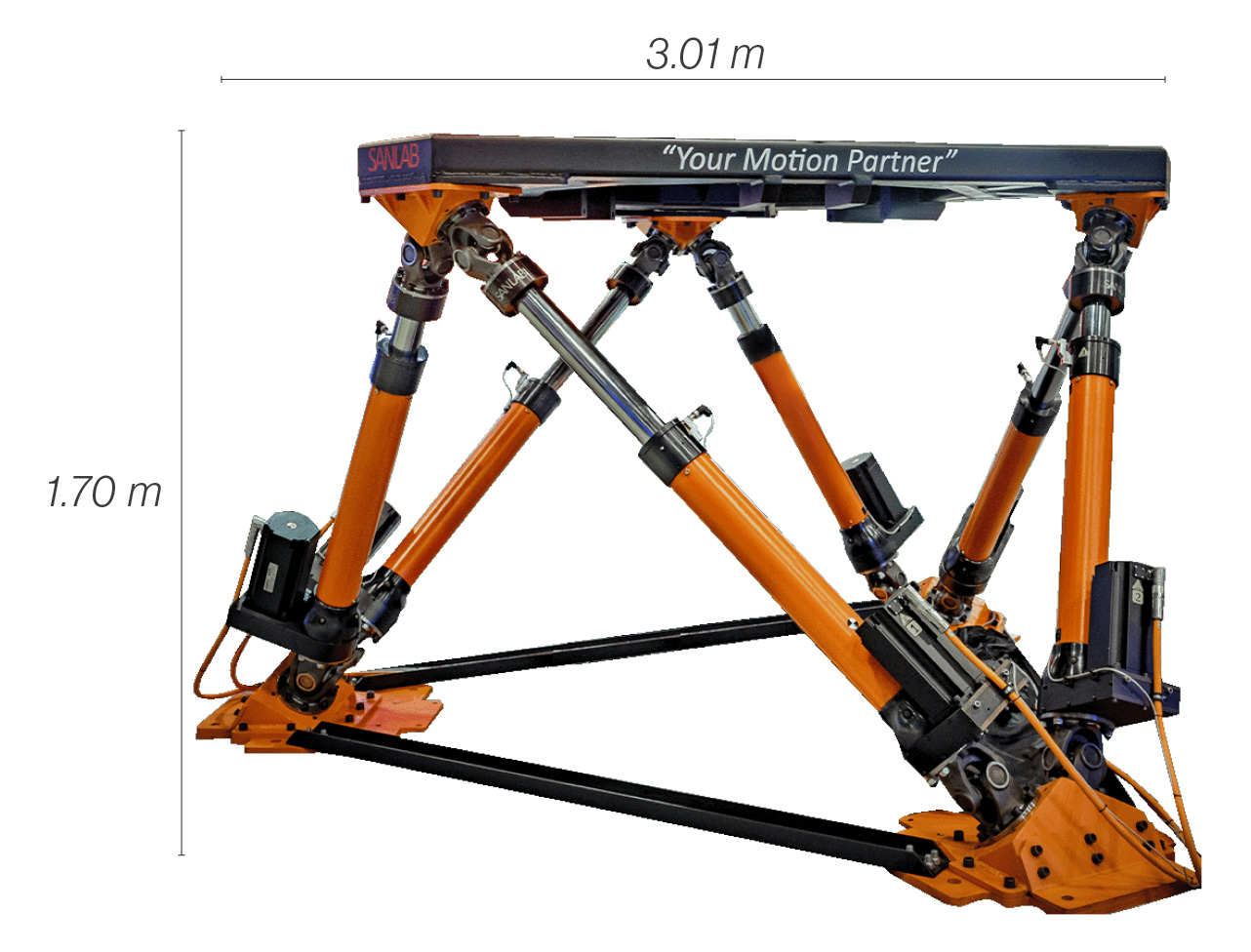

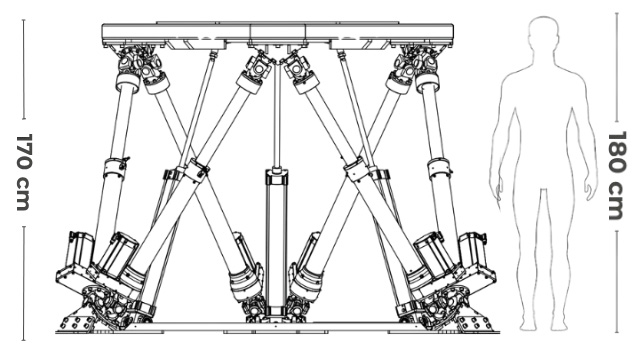

- 尺寸： 長 301 cm x 寬 285 cm x 高 170 cm
- 有效負載能力： 1800 kg
- 致動器行程： 600 mm
- 慣性矩： 2000 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.80 m/s |
± 7 m/s² |
-0.42m | 0.53m |
-0.58m | 0.57m |
|
側移 (Sway) |
± 0.80 m/s |
± 7 m/s² |
-0.43m | 0.43m |
-0.62m | 0.62m |
|
垂盪 (Heave) |
± 0.70 m/s |
± 9 m/s² |
-0.40m | 0.35m |
-0.40m | 0.35m |
|
橫搖 (Roll) |
50°/s |
± 300°/s² |
-20.60° | 20.60° |
-26.41° | 26.41° |
|
俯仰 (Pitch) |
50°/s |
± 300°/s² |
-20.20° | 21.10° |
-29.70° | 26.01° |
|
偏航 (Yaw) |
55°/s |
± 400°/s² |
-24.00° | 24.00° |
-26.56° | 26.56° |
結構與功能
SMotion1800 透過強化框架提供精確的 6DOF 運動，專為在重負載下持續運行而設計，它是大型測試系統、模擬座艙和硬體實驗室的理想選擇。
軟體介面與應用

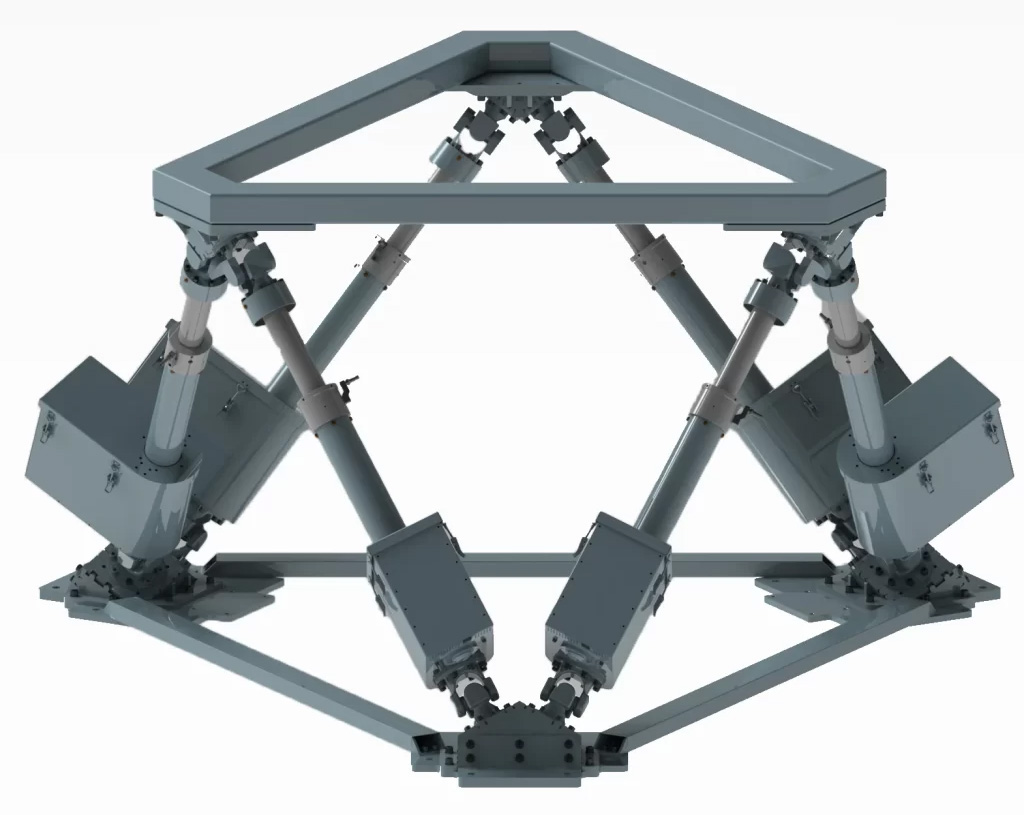

SM1800-600-C01-E6DO 戶外型運動平台
針對戶外應用，SMotion1800 戶外型 (E6DO) 提供了額外的保護和耐用性，適用於惡劣環境。
- IP 防護等級： 66 (防水防塵)
- 操作溫度範圍： -20°C 至 +50°C
- 儲存溫度範圍： -30°C 至 +60°C
- 性能一致： 保持標準型 SMotion1800 的所有性能規格（包括縱移、側移、垂盪、橫搖、俯仰和偏航能力，以及加速度和慣性矩）。
