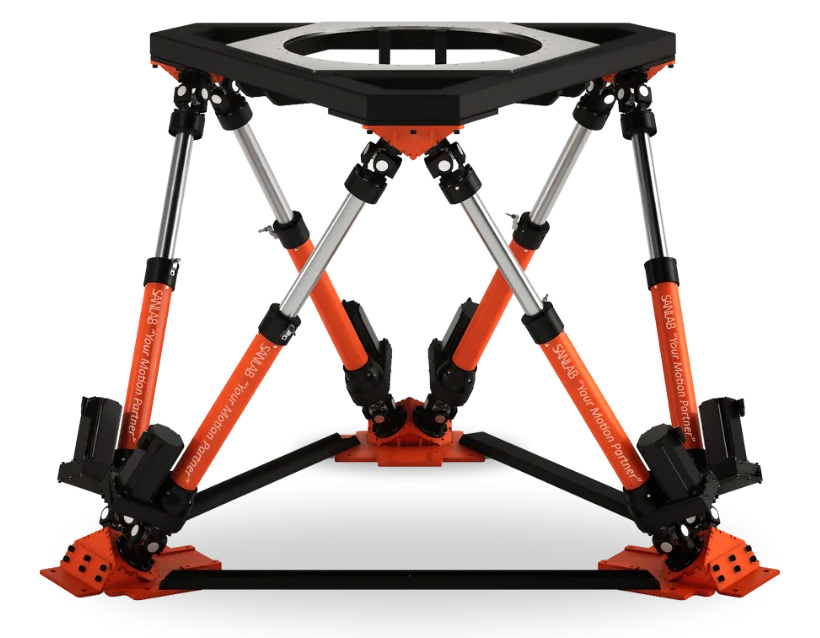

SM1500-600-C01-E6D 史都華運動平台
超高負載與長行程：專為 1500kg 級大型座艙模型及高品質驗證測試而打造

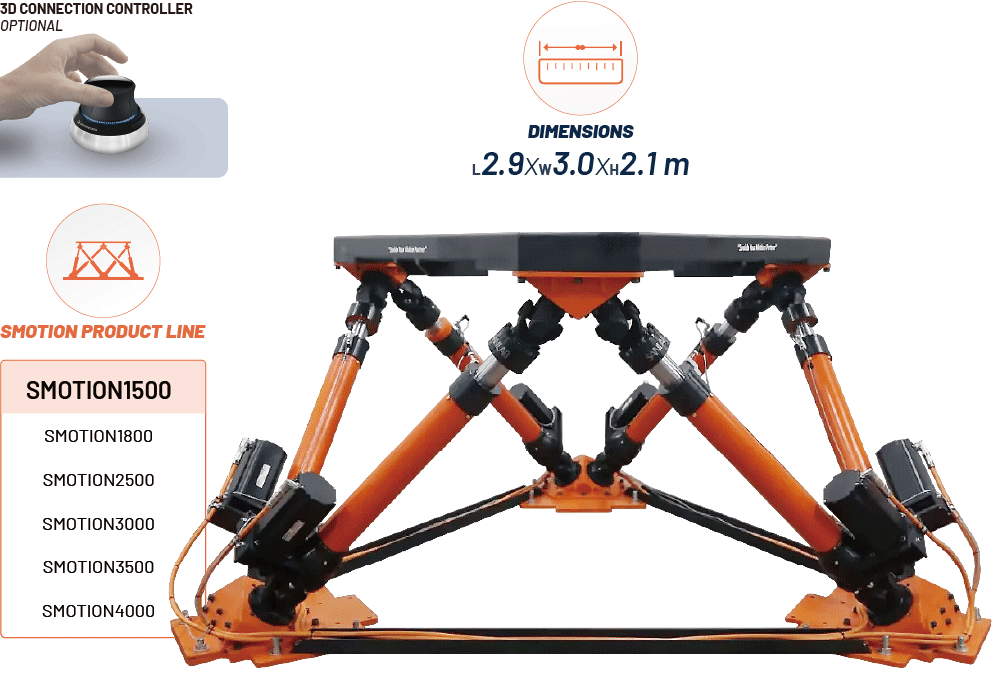

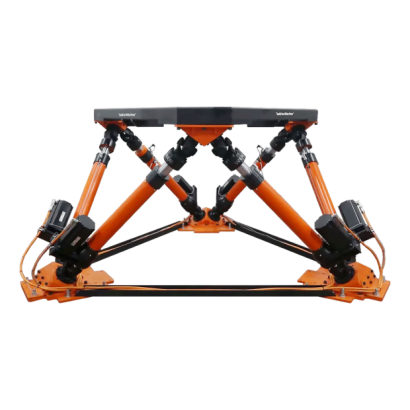

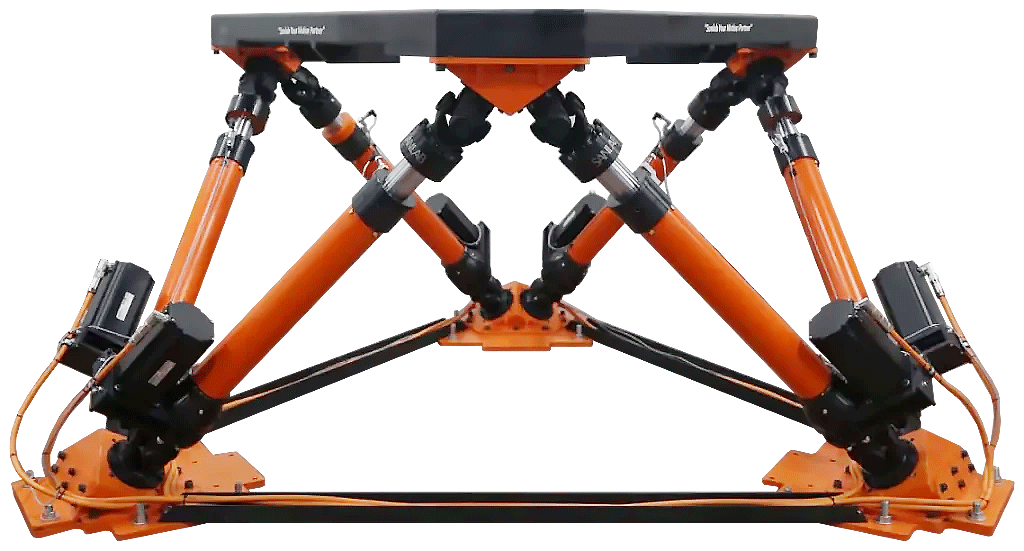

SMotion1500 是一款先進的 6DOF 史都華運動平台，具備 1500 kg 的強大有效負載能力和 600 mm 的超長致動器行程，憑藉 301 x 285 x 170 公分的巨大尺寸，使其成為專門用於高品質測試、座艙模型 (Cabin Mockups) 以及大型工業級整合應用的旗艦級解決方案，平台提供卓越的線性速度與加速度，確保即使在重負載下，仍能精確模擬複雜的多軸運動，滿足各種高科技應用的需求。
核心能力
- 六自由度： 實現複雜、多方向的運動模擬。
- 六組機電致動器： 確保精確可靠的操作。
- 使用者友善圖形介面： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 為基礎的運動回饋 (IMU-Based)： 透過慣性回饋實現精準的運動感測。
- UDP 為基礎的 PC 通訊 (UDP Based)： 確保高效的資料傳輸。
應用領域
- 遙控武器系統測試 (Remote Control Weapon Systems Testing)
- 砲塔系統測試 (Turret Systems Testing)
- 車輛模擬器 (Vehicle Simulator)
- 駕駛模擬器 (Driving Simulator)
- 飛行模擬器 (Flight Simulator)
- 模型模擬器 (Mockup Simulator)
- 攝影機追蹤系統測試
- 光電系統測試
- 雷達測試
- 旋轉裝置測試 (Rotator Testing)
- 天線測試
- 穩定性測試

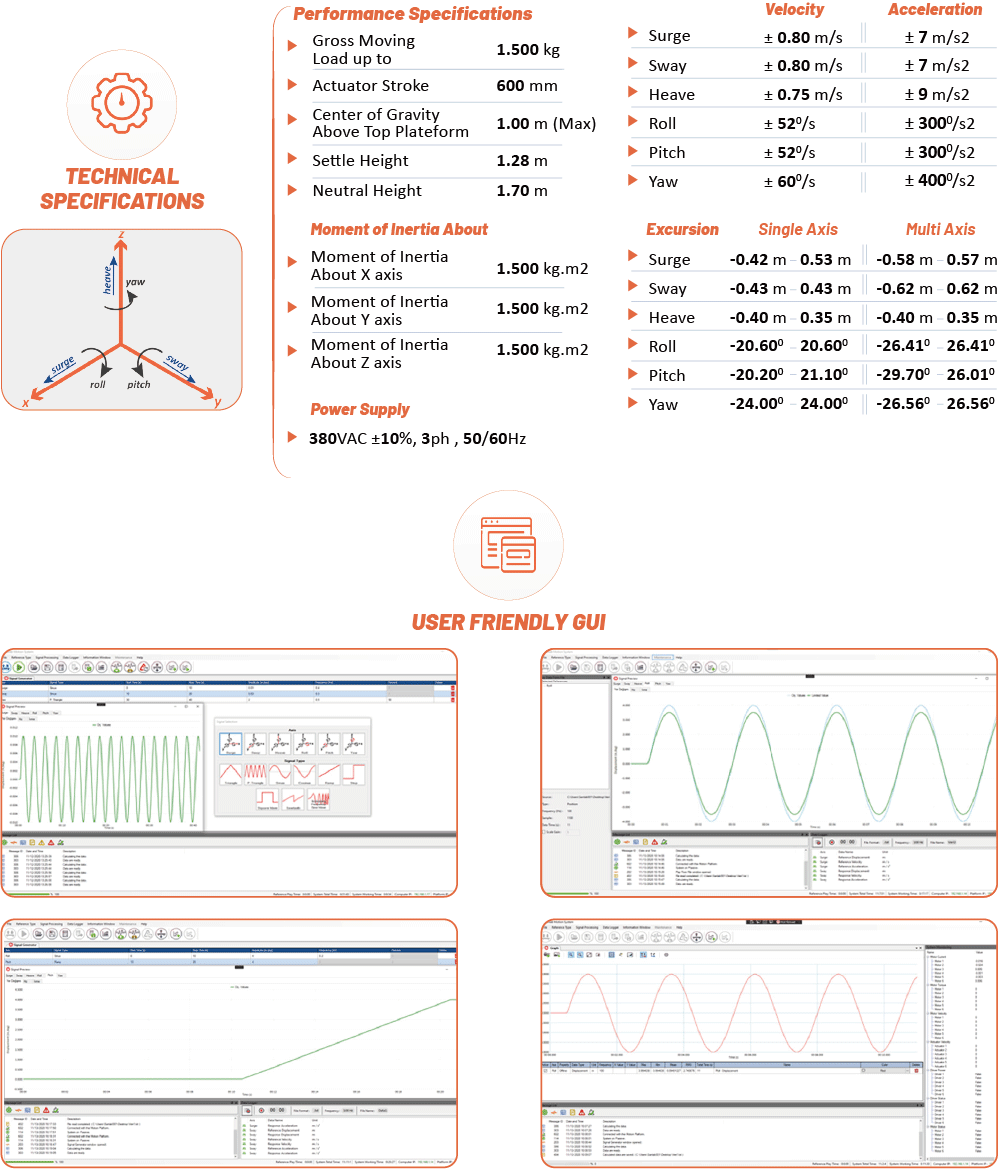

技術規格

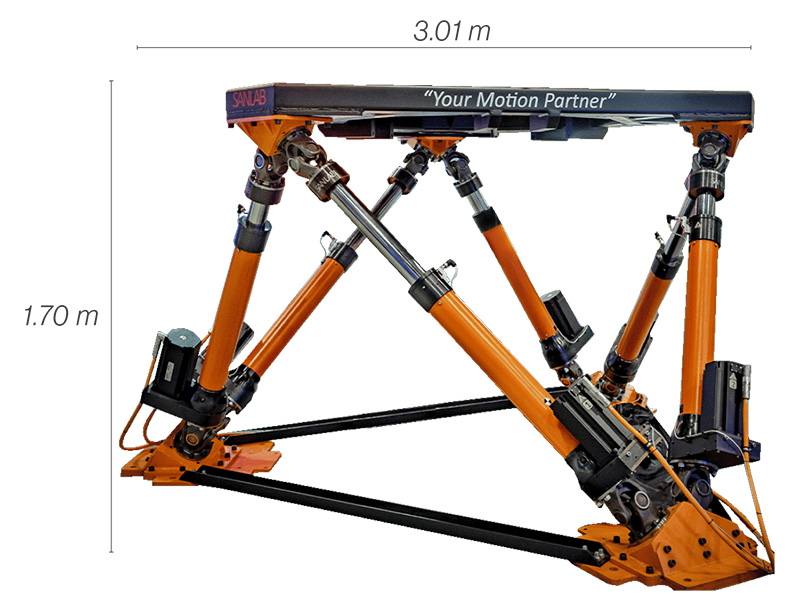

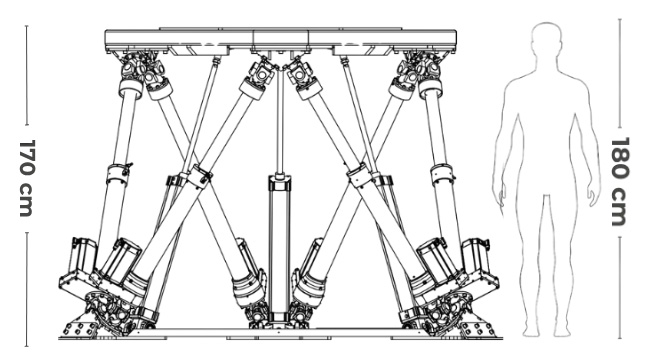

- 尺寸： 長 301 cm x 寬 285 cm x 高 170 cm
- 有效負載能力： 1500 kg
- 致動器行程： 600 mm
- 慣性矩： 1500 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.80 m/s |
± 7 m/s² |
-0.42m | 0.53m |
-0.58m | 0.57m |
|
側移 (Sway) |
± 0.80 m/s |
± 7 m/s² |
-0.43m | 0.43m |
-0.62m | 0.62m |
|
垂盪 (Heave) |
± 0.75 m/s |
± 9 m/s² |
-0.40m | 0.35m |
-0.40m | 0.35m |
|
橫搖 (Roll) |
52°/s |
± 300°/s² |
-20.60° | 20.60° |
-26.41° | 26.41° |
|
俯仰 (Pitch) |
52°/s |
± 300°/s² |
-20.20° | 21.10° |
-29.70° | 26.01° |
|
偏航 (Yaw) |
60°/s |
± 400°/s² |
-24.00° | 24.00° |
-26.56° | 26.56° |

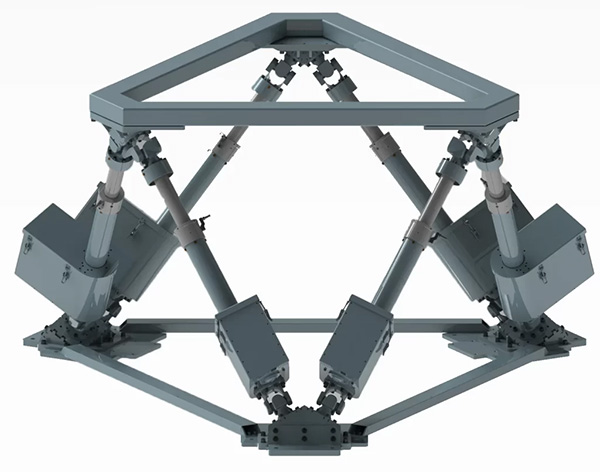

結構與功能
SMotion1500 透過強化的平台提供精確的 6DOF 運動性能，專為高品質測試和連續操作而設計；其耐用的構造可支援大型座艙模型、工業測試平台和系統整合實驗室。
軟體介面與應用

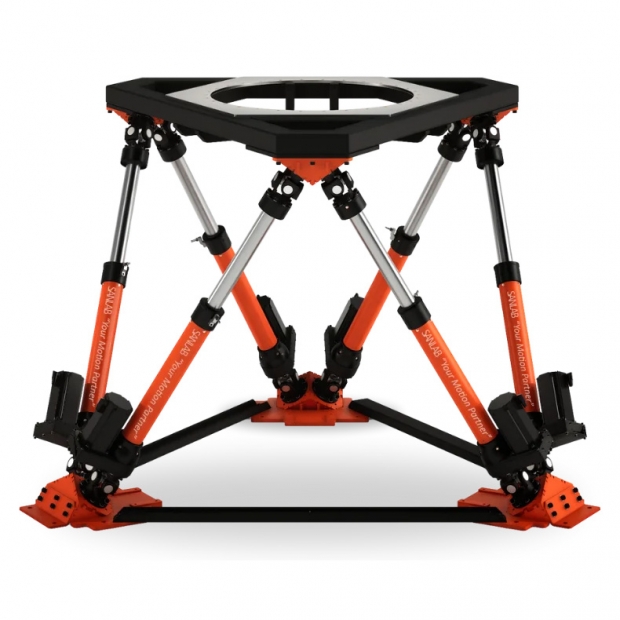

SM1500-600-C01-E6DO 戶外型運動平台
針對戶外應用，SANLAB提供 SMotion1500 戶外型。它包含標準型 SMotion1500 的所有功能，並具備額外的防護能力和耐用性，適用於惡劣環境。
- IP 防護等級： 66 (防水防塵)
- 操作溫度範圍： -20°C 至 +50°C
- 儲存溫度範圍： -30°C 至 +60°C
- 相同的性能規格： 保留標準型 SMotion1500 的所有性能特點，包括縱移、側移、垂盪、橫搖、俯仰和偏航能力，以及加速度和慣性矩。
