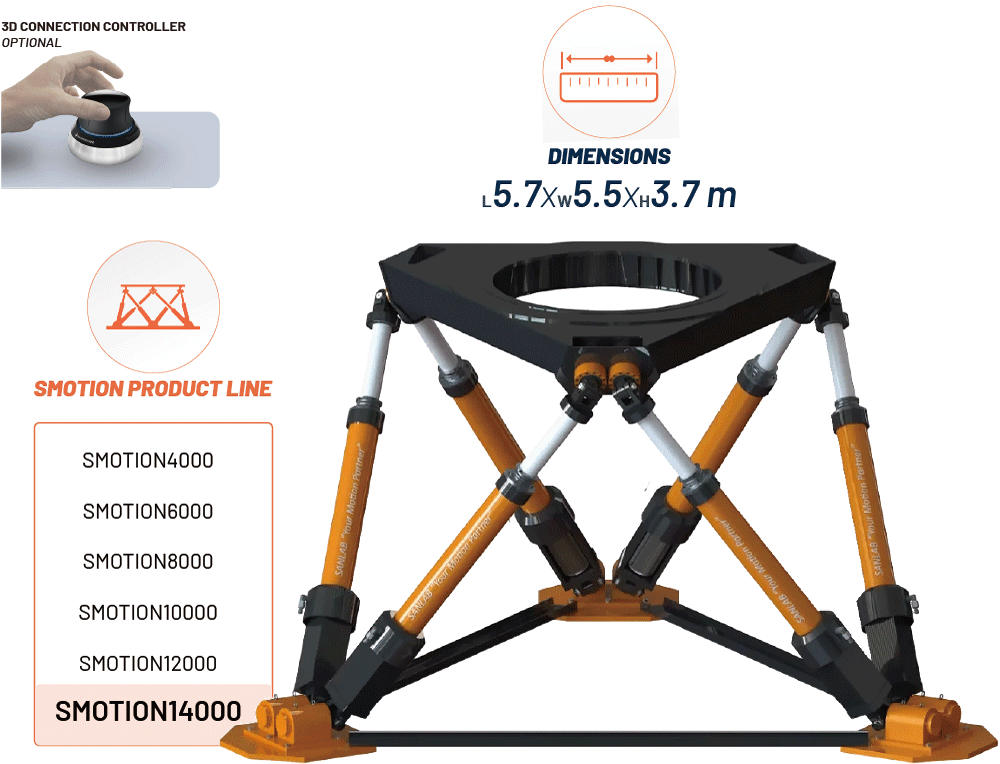

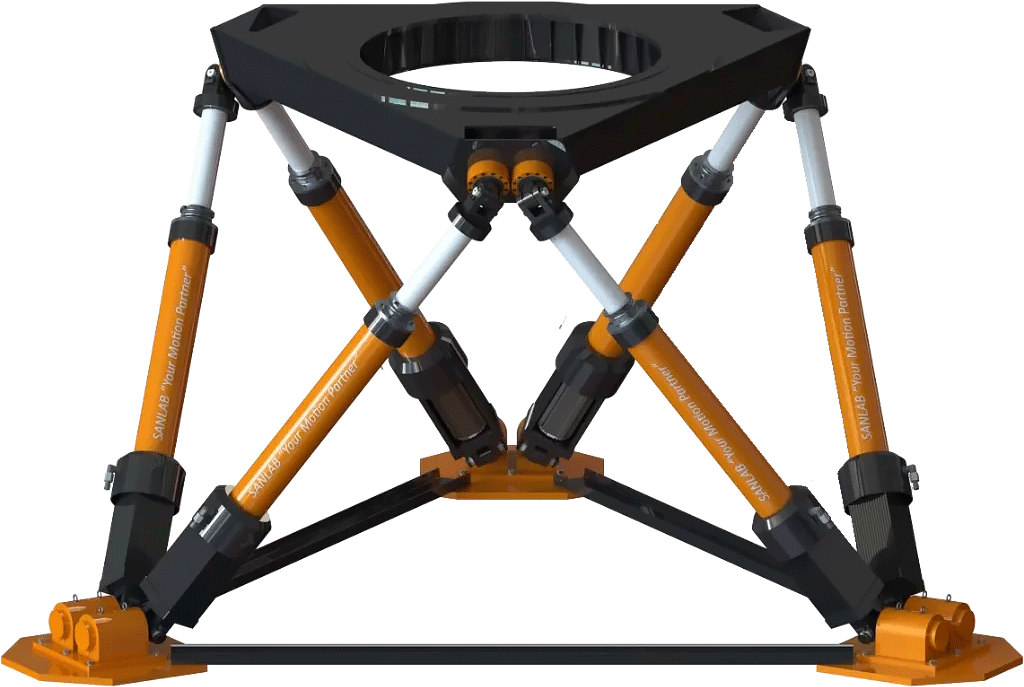

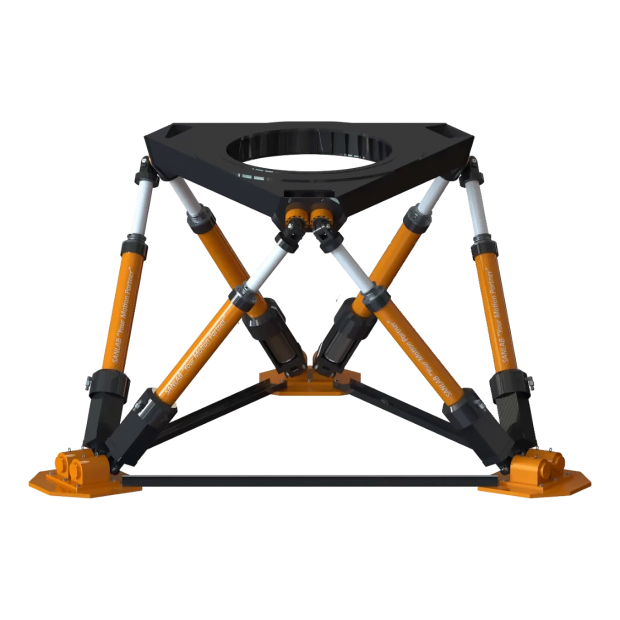

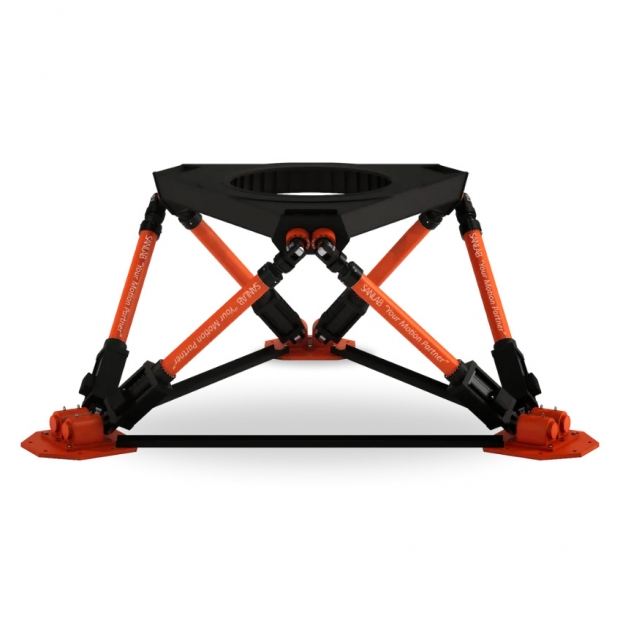

SM14.000-1030-C01-EP6D 史都華運動平台
超旗艦級載荷與超長行程
專為 14000kg 級航太、重型鐵道及結構耐久性測試而設計
SMotion14000 是SANLAB運動平台系列中承載能力的巔峰之作，它是一款最先進的 6DOF (六自由度) 運動平台，為極端重型高科技應用提供精確的移動與控制，其擁有令人驚歎的 14000 公斤 超旗艦級有效負載能力，並結合了 1030 mm 的超長行程致動器；該平台具有 22,000 kg·m² 的頂級慣性矩承受能力，SMotion14000 採用高強度結構設計，專為處理最重的負載而打造，能夠在極端載重下仍提供出色的動態性能和精準度，使其成為先進測試鑽機、大型座艙模擬器和重工業平台的理想選擇。
核心能力
- 6 自由度： 允許複雜的多方向運動。
- 6 組機電致動器： 確保精確可靠的操作。
- 使用者友善 GUI： 透過直覺式介面簡化控制。
- 即時控制： 便於立即響應和調整。
- IMU 運動回饋： 透過慣性回饋實現精準的運動感測。
- UDP PC 通訊： 確保高效的數據傳輸。
應用領域
- 遙控武器系統測試
- 攝影機追蹤系統測試
- 光電系統測試
- 雷達測試
- 旋轉裝置測試
- 天線測試
- 砲塔系統測試
- 車輛模擬器
- 穩定性測試
- 駕駛模擬器
- 飛行模擬器
- 模型模擬器
技術規格

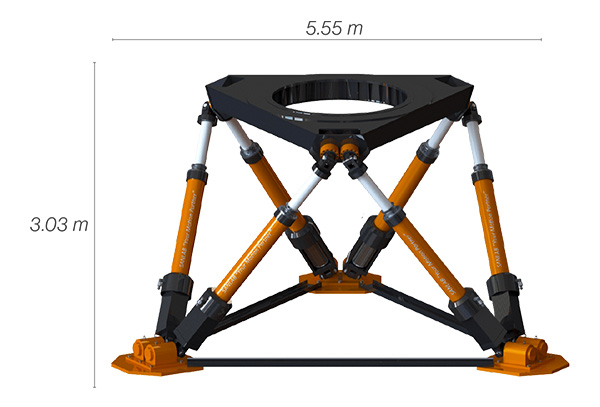

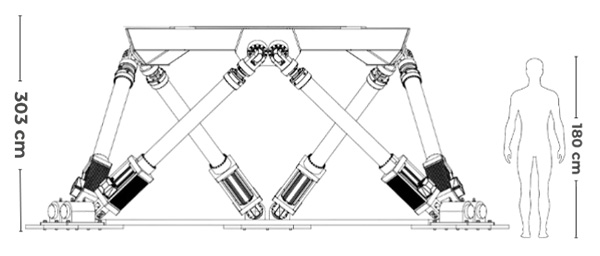

- 尺寸： 長 555 cm x 寬 491 cm x 高 303 cm
- 有效負載能力： 14000 kg
- 致動器行程： 1030 mm
- 慣性矩： 22,000 kg·m² (X, Y, Z 軸)
- 電源供應： 380VAC ±10%, 三相, 50/60Hz
性能參數
|
DOF |
速度 (Velocity) |
加速度 (Acceleration) |
單軸行程 (Excursion) |
多軸行程 (Excursion) |
|
縱移 (Surge) |
± 0.70 m/s |
± 7 m/s² |
-0.75m | 0.75m |
-0.92m | 0.90m |
|
側移 (Sway) |
± 0.70 m/s |
± 7 m/s² |
-0.74m | 0.74m |
-0.94m | 0.95m |
|
垂盪 (Heave) |
± 0.60 m/s |
± 8 m/s² |
-0.64m | 0.61m |
-0.64m | 0.62m |
|
橫搖 (Roll) |
23°/s |
± 160°/s² |
-21.60° | 21.60° |
-26.00° | 26.00° |
|
俯仰 (Pitch) |
23°/s |
± 160°/s² |
-23.60° | 24.00° |
-27.00° | 27.00° |
|
偏航 (Yaw) |
26°/s |
± 180°/s² |
-26.00° | 26.00° |
-28.00° | 28.00° |

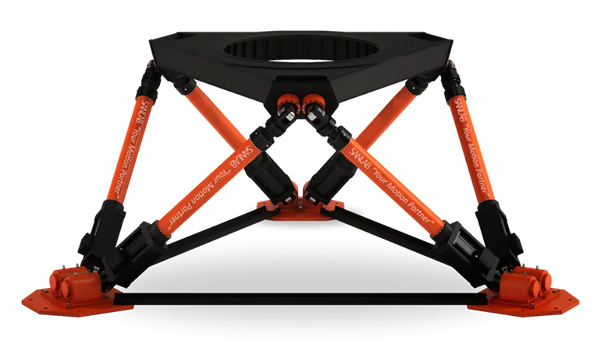

結構與功能
SMotion14000 在高強度結構中提供完整的 6DOF 運動，專為最重的有效負載而設計，支援先進的測試鑽機、座艙模擬器和工業平台。
軟體介面與應用

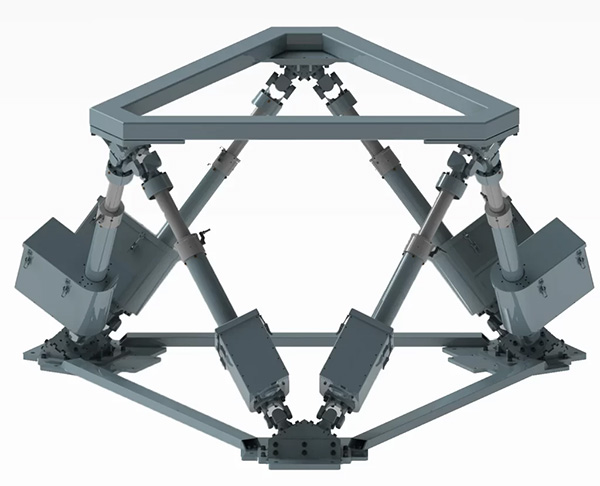

SM14.000-1030-C01-EP6DO 戶外型運動平台
針對戶外應用，SANLAB 提供 SMotion14000 戶外型平台，它包含標準型 SMotion14000 的所有功能，並具備額外的保護和耐久性，適用於惡劣環境。
- IP 防護等級： 66 (防水防塵)
- 操作溫度範圍： -20°C 至 +50°C
- 儲存溫度範圍： -30°C 至 +60°C
- 性能一致： 保持標準型 SMotion14000 的所有性能規格（包括縱移、側移、垂盪、橫搖、俯仰和偏航能力，以及加速度和慣性矩）。
