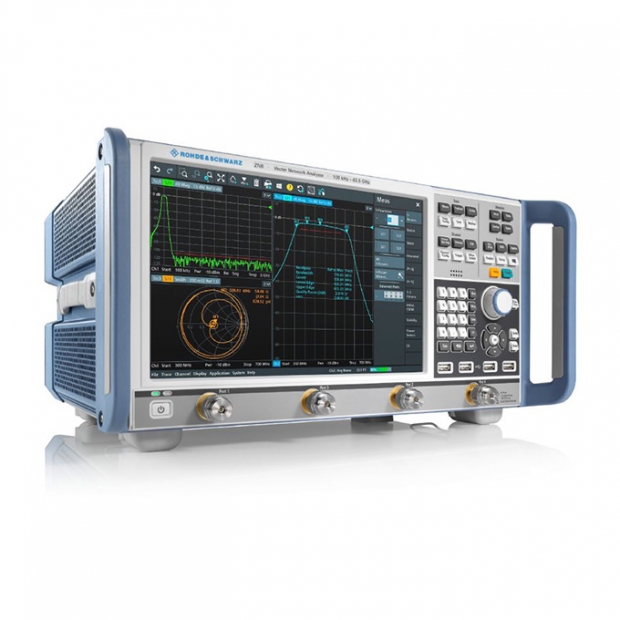

R&S ZNB 向量網路分析儀
從 RF 到高速數位，一機掌握全面測試
涵蓋 9 kHz 至 43.5 GHz，全面滿足 RF/微波元件和高速數位設計的測試需求
憑藉在向量網路分析領域超過 70 年的經驗，Rohde & Schwarz 透過其 R&S ZNB 系列向量網路分析儀樹立了新標竿，這些可靠的通用網路分析儀結合了高量測速度與精確度、出色的操作便利性以及適用於挑戰性應用的多種選配功能，並提供了 R&S ZNB4、R&S ZNB8、R&S ZNB20、R&S ZNB26 和 R&S ZNB43 等各種機種用以呼應不同的量測需求。
R&S ZNB 向量網路分析儀的頻率範圍可涵蓋從 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/43.5 GHz，主要適用於通訊、電子產品、航太工業，以及數位高速印刷電路板和電纜的設計，在開發、生產和維修射頻（RF）元件（如放大器、混頻器、濾波器、連接器和電纜）時，R&S ZNB 是正確的選擇，R&S ZNB 具有：
- 寬動態範圍，最高可達 140 dB（在 10 Hz 中頻頻寬下）
- 低雜訊軌跡，小於 0.004 dB (RMS，在 10 kHz 中頻頻寬下)
- 高輸出功率，最高可達 +13 dBm，可在 95 dB 範圍內進行電子調整。
R&S ZNB 將高量測精確度與卓越的速度結合在一起，每點量測時間優於 5 µs，同時具有出色的溫度和長期穩定性，可實現數天無需重新校正的可靠量測；高度整合的短機身提供了 2 埠和 4 埠機種，讓各式量測應用所需的檯面空間節省了大量空間，由於低功耗和精密的散熱概念，其低運作噪音給人留下深刻印象，低功耗也同時降低成本並保護環境。
主要規格
- 頻率範圍從 9 kHz 至 43.5 GHz
- 兩埠或四埠配置
- 寬廣的動態範圍，最高可達 140 dB
- 掃描時間短，401 點僅需 4 ms
- 寬廣的功率掃描範圍達 98 dB
功能與優勢
RF 效能 – 接軌最高標準
R&S ZNB 接收器結合了高功率處理能力、高靈敏度和低雜訊軌跡，其動態範圍為 140 dB，R&S ZNB8-B5x 選配將測試埠間量測的動態範圍擴展至最高 150 dB，分析儀量測 S 參數時，其幅度與相位漂移非常低，通常低於 0.01 dB/°C 和 0.15 °C，經過校正的 R&S ZNB 可在數天內進行精確量測，無需重新校正。

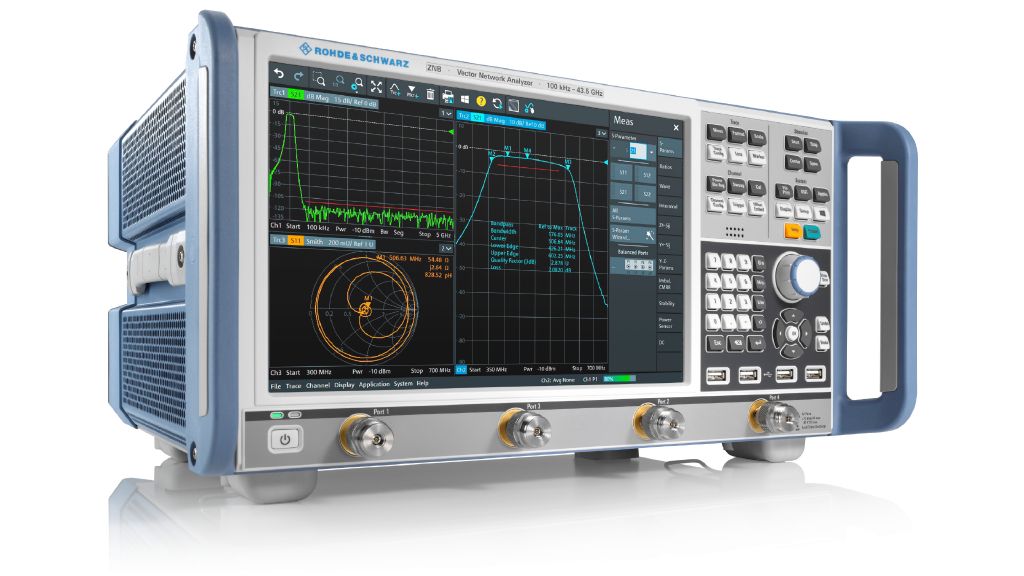

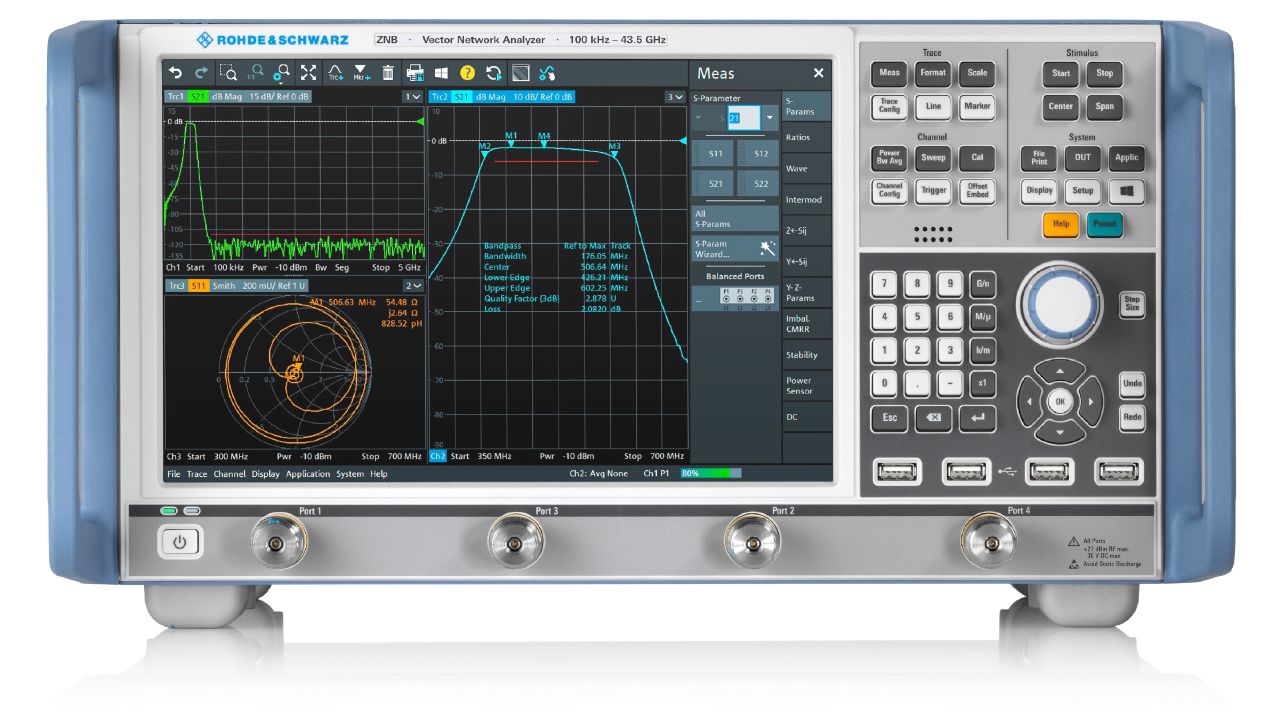

R&S ZNB43 配備四個測試埠
多樣化選配 – 快速分析主被動射頻元件的特徵

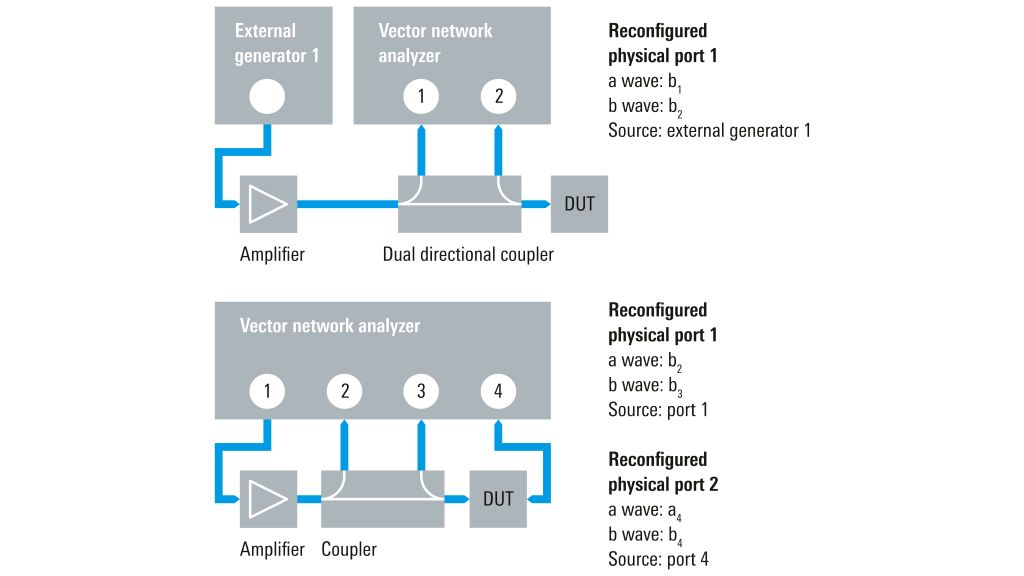

R&S ZNB 的功能和選配套件中包括了嵌入/去嵌入 (embedding/deembedding)、用於平衡待測物 (DUT) 特性的混合模式 S 參數，以及可靈活測試設定配置進行 S 參數重新定義；時域量測選配（包含眼圖）、測試選配中也包括變頻量測和兩個獨立的內部產生器。

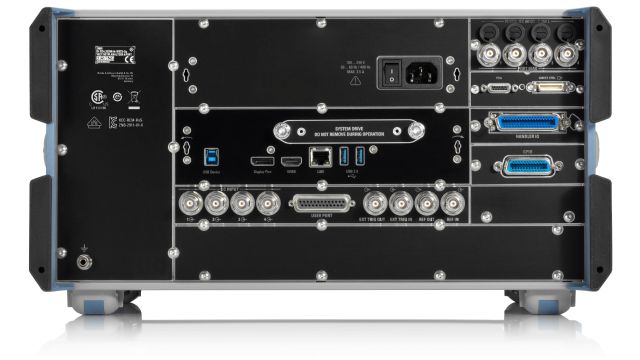

高產出的產線測試 - 快速量測和輕鬆控制外部元件
R&S ZNB 擁有極快的合成器穩定時間，能大幅縮短量測週期；其寬廣的中頻頻寬實現了快速取樣，它能高速處理資料並即時顯示，同時透過高速乙太網路 (LAN) 或 GPIB 介面傳輸至控制器，分段掃描 (Segmented sweep) 等功能進一步加快了量測速度，此外透過 RFFE GPIO、GPIB 和 Handler I/O 等整合控制介面，模組或外部零件皆可輕鬆控制。

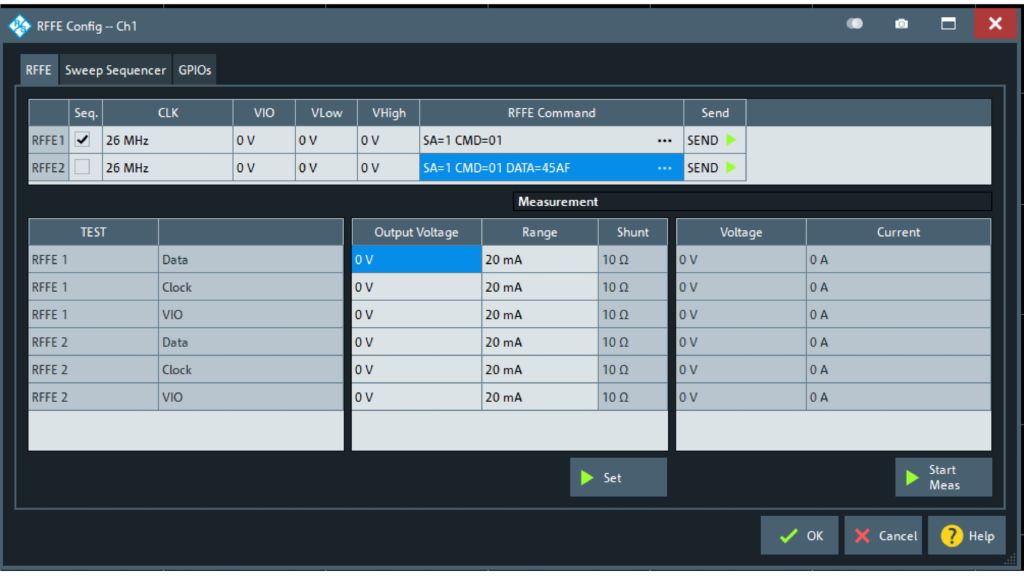

配備 RFFE GPIO 介面的選單
多埠量測 – 多達 48 個測試埠
R&S®ZNB 向量網路分析儀可與各種開關矩陣彈性結合，提供高達 48 埠的複雜射頻模組完整解決方案，R&S 的開關矩陣支援全交叉開關量測 (Full Crossbar Measurements)，能全面確定多埠待測物 (DUT) 的所有 S 參數；此外系統還可配備多達 24 埠的自動校準裝置，確保設定校準過程快速且精準。

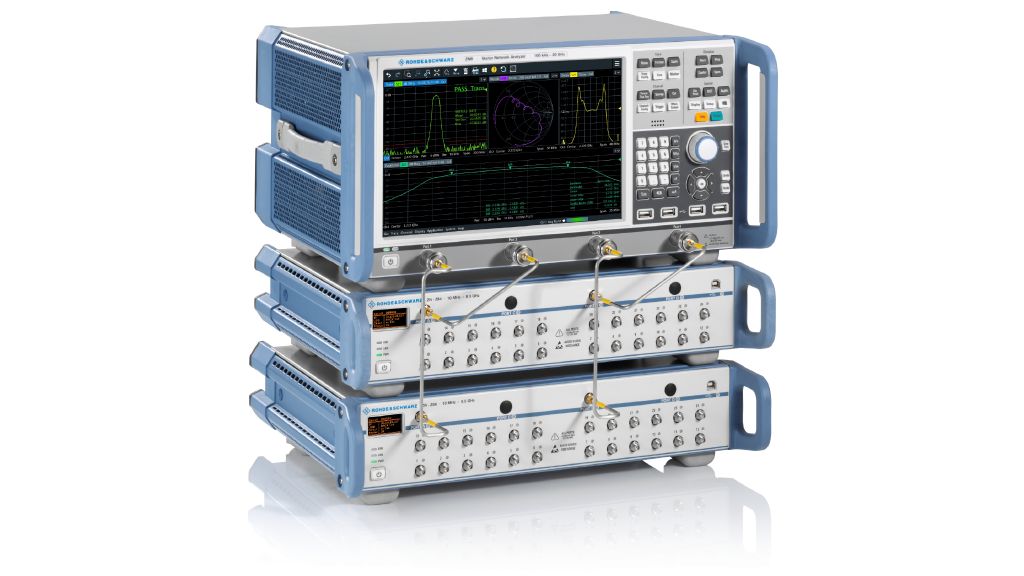

R&S ZNB 搭配兩個 R&S ZN-Z84 開關矩陣。
打造完整解決方案 - 適用於校準、驗證和各種量測的不同套件
為確保完整的測試解決方案，R&S ZNB 支援以下關鍵配件：
- 機械校準和驗證套件

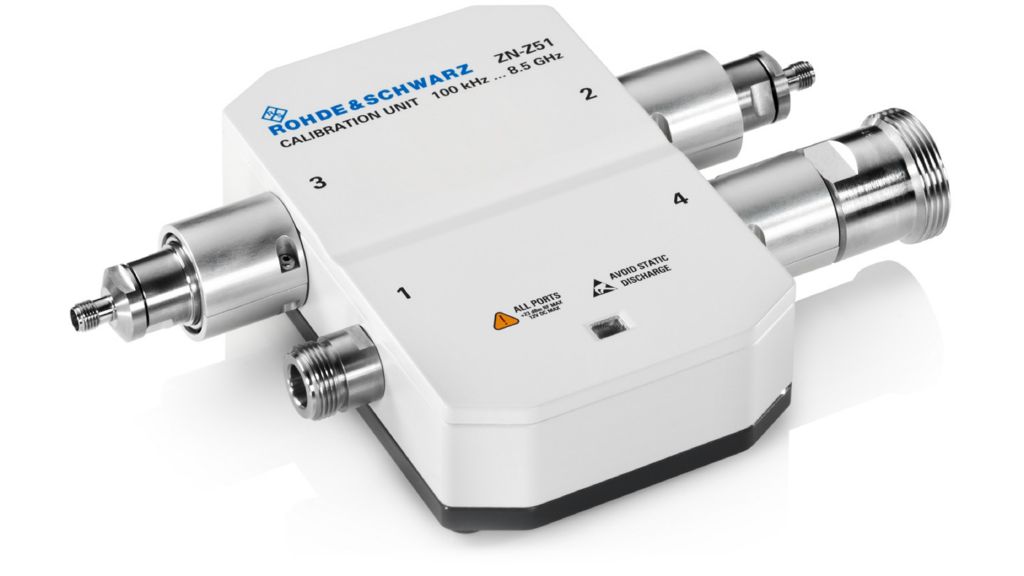

- 自動校準裝置
- 高品質電纜測試
- 扭力扳手，確保連接頭的精準扭力
- 支援 R&S NRP 功率感測器系列
- 以及更多測試輔助工具
SCPI 記錄器 - 簡化複雜量測的自動化測試

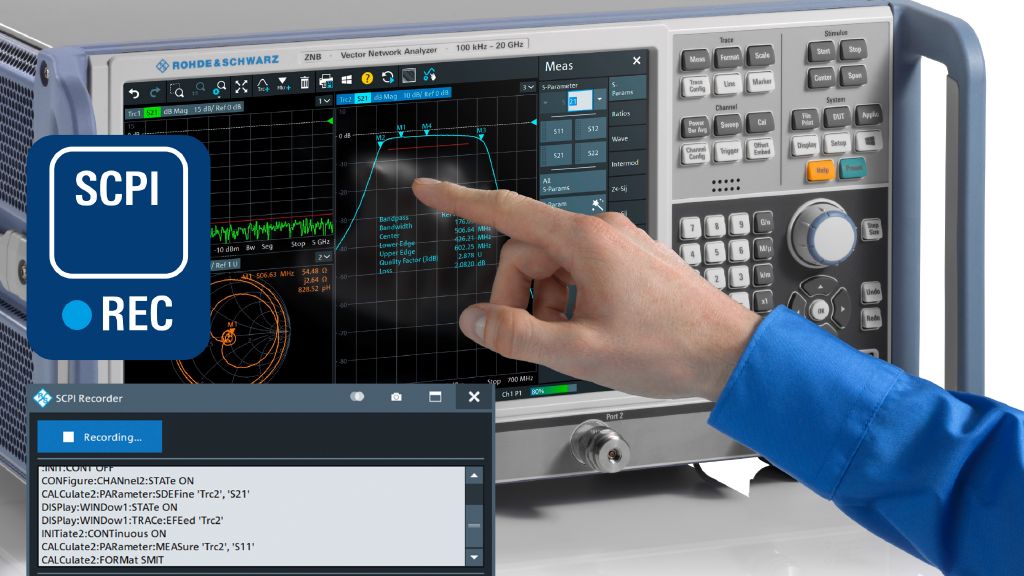

R&S ZNB SCPI 記錄器會根據使用者儀器操作自動產生 SCPI 指令序列，其所擷取的指令序列可以匯出為不同的程式語言，如 MATLAB 、Python 和 C++，並可直接使用；R&S ZNB SCPI 記錄器是用於開發、驗證和生產團隊中實現自動化測試的強大工具，它簡化了複雜量測的過程，並優化了工作流程效率。
