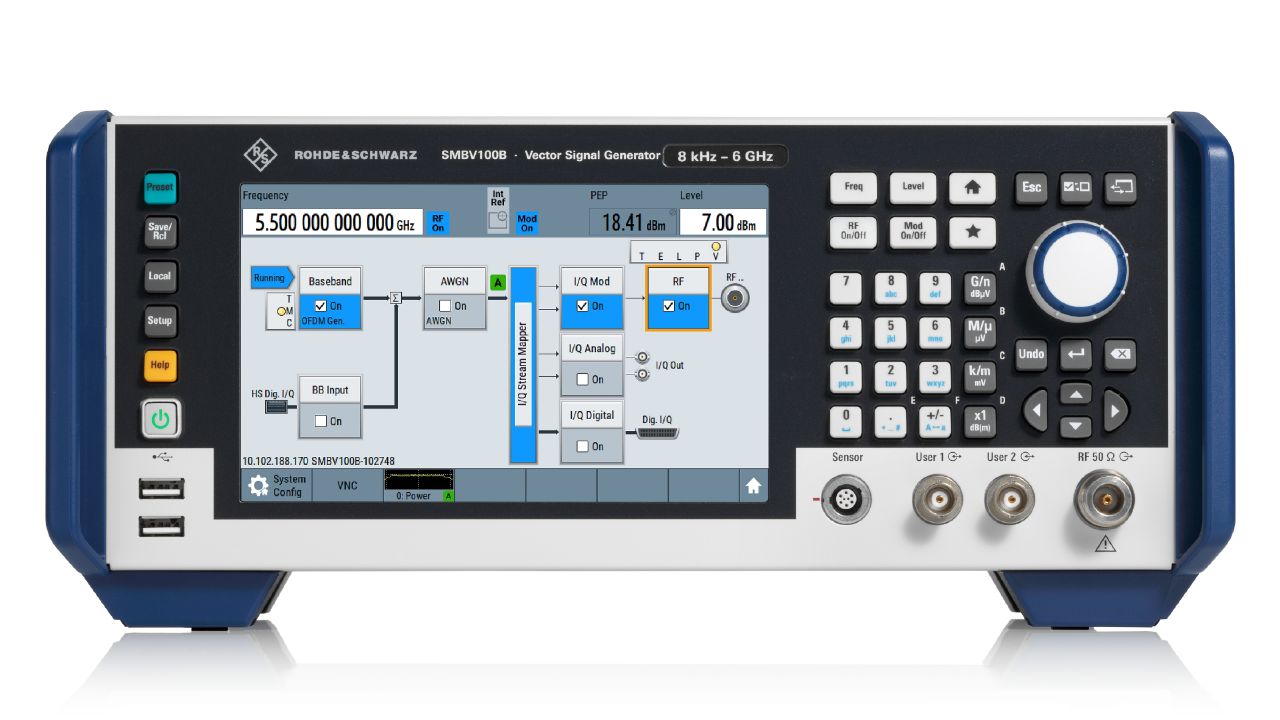

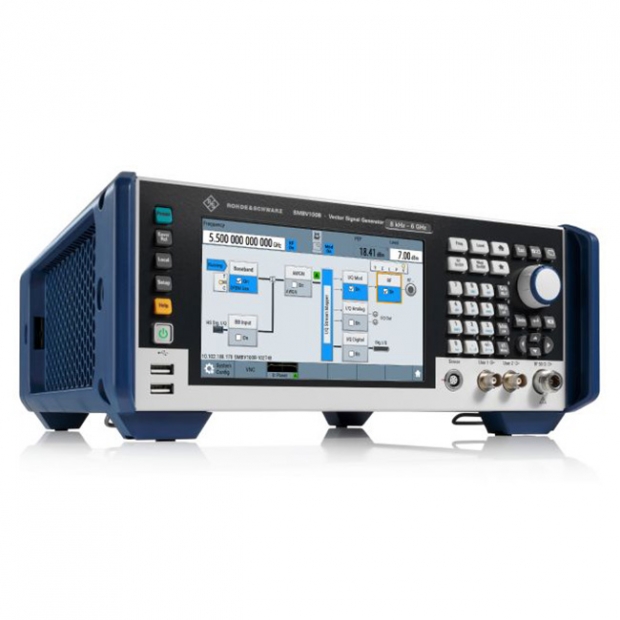

R&S SMBV100B 向量訊號產生器
適用於行動通訊、GNSS 及其他應用的理想選擇
R&S SMBV100B 向量訊號產生器整合了超高輸出功率、完全校準的寬頻訊號產生能力與直覺式觸控螢幕操作等特性，其支援 5G NR、LTE 和 WLAN 等主流數位通訊標準，是接收器和元件特性分析的優選測試解決方案；透過多種 GNSS 選配，R&S SMBV100B 可轉變為功能可靠、齊全的 GNSS 模擬器，能在受控條件下運行逼真、複雜且可重複的 GNSS 情境。
R&S SMBV100B 向量訊號產
卓越的 EVM 和 ACPR 性能
接收器的資料傳輸量直接受到輸入訊號品質的影響，因此測試訊號的 EVM (Error Vector Magnitude，錯誤向量幅度) 值是可靠評估待測物 (DUT) 性能的重要先決條件；R&S SMBV100B 結合了寬 RF 頻寬和卓越的訊號品質，因此非常適合測試和分析寬頻接收器和多載波功率放大器的特徵，對於 LTE 訊號實測 EVM 值小於 0.2%；對於 160 MHz 的 IEEE 802.11ac 訊號，實測 EVM 值小於 0.4%，因此R&S SMBV100B 提供的 EVM 性能遠優於量測 DUT 所需的要求。
R&S SMBV100B 獨特的特點在於即使在高輸出功率位準下，仍能保持卓越的 EVM 性能，對於輸出功率為 +18 dBm (RMS) 的 LTE 訊號，其 EVM 值仍能達到小於 0.4%；因此 R&S SMBV100B 在 EVM 方面優於傳統訊號產生器，同時也簡化了測試設置，因為在大多數情況下無需額外的功率放大器。
R&S SMBV100B 在設計時專注於提供幾乎無失真 (distortion-free) 的訊號，以配合優良的 EVM 性能，這是實現優異相鄰通道功率比 (ACPR) 的先決條件，R&S SMBV100B 在 WCDMA 測試模型 1（64 DPCH，實測）下，ACPR 達到了令人印象深刻的 <-72 dB。

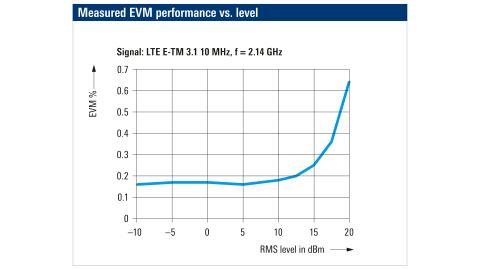

實測 EVM 性能與 RMS 功率位準的關係 - R&S SMBV100B 配備 R&S SMBVB-K31 和 R&S SMBVB-B32 選配
CW 和調變訊號的極高電平精確度
為了描述放大器電路的非線性特性（例如確定 1 dB 壓縮點），訊號源必須具備極高的電平精確度，在許多情況下會在量測前校準整個系統，以考量產生器和 DUT 之間連接的測試夾具影響，校準後訊號產生器必須以高精度重複設定每次測試序列的電平值，這一點至關重要，R&S®SMBV100B 在此方面表現出色，實測電平重複性 < 0.09 dB。
另一個關鍵參數是電平線性度，對於訊號產生器來說，在寬廣的振幅範圍內保持與標稱值之間的偏差極低亦為關鍵，R&S SMBV100B 在這方面也表現優異，精度可達 < 0.2 dB（實測值），訊號產生器極高的電平精確度簡化了校準程序，使產生器能夠提供極其精確的量測。

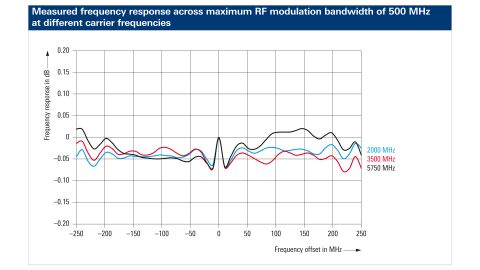

量測頻率響應 — 在不同載波頻率下，橫跨 500 MHz 最大 RF 調變頻寬的量測頻率響應

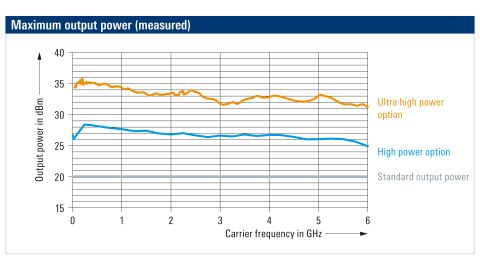

實測的基本單元輸出功率 - 配備高功率選配 (R&S SMBVB-K31) 和額外超高功率選配 (R&S SMBVB-B32)
GNSS 模擬能力
訊號與系統支援
R&S SMBV100B 支援所有全球衛星導航系統以及衛星增強系統的訊號產生，主要功能包括：
- 支援 GPS、GLONASS、BeiDou、Galileo、SBAS 和 QZSS，包括 GPS P-Code。
- 可同時在 GNSS 頻段 L1、L2 和 L5 產生訊號，支援多達 102 個 GNSS 通道。
情境配置簡便性
R&S SMBV100B 內建了 GNSS 模擬軟體，允許使用者利用儀器的大型觸控螢幕進行友善的模擬配置、監控和互動式控制，情境配置不需要外部 PC，只需要透過 R&S SMBV100B的遠端控制功能實現完全自動化。
逼真的 GNSS 情境
所有 GNSS 訊號均為即時產生 (real-time)，並考量到訊號傳播、使用者環境和系統特性，例如：
- 軌道誤差、時脈誤差、大氣效應。
- 訊號遮蔽和多徑效應。
- 天線增益和相位模式。
- 車輛運動和車輛姿態。
- 用於 RAIM 測試的偽距步進/斜坡。

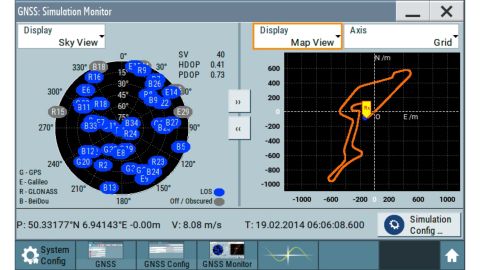

移動中 GNSS 使用者的 GPS/GLONASS/BeiDou/Galileo 組合星座模擬
GNSS 與干擾源一體化
R&S SMBV100B 可配備內部雜訊產生器，用於向 GNSS 訊號添加定義清晰的雜訊或 CW (連續波) 干擾源，這使得測試接收器抵抗不必要干擾或干擾攻擊 (jamming attacks) 的能力成為可能。
透過 7 吋觸控螢幕便捷操作
R&S SMBV100B 具有結構清晰的圖形使用者介面和高解析度 7 吋觸控螢幕，操作高效且直覺，R&S SMBV100B 的功能方塊圖始終提供清晰的概覽，使用者可以立即查看訊號流以及所有輸入和輸出的狀態，內建的圖形功能可即時顯示產生的訊號。

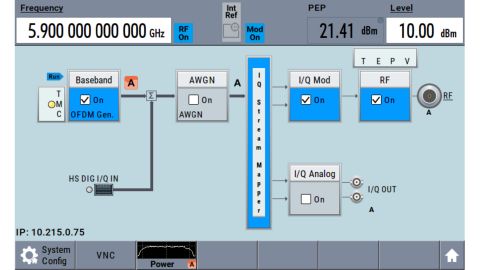

R&S SMBV100B 的功能方塊圖
透過環境相關說明和 SCPI 錄製，輕鬆實現自動化
內建的環境相關線上說明文件提供了全面資訊，它詳盡解釋了每個參數、設定選單和操作範圍，並顯示了對應的遠端控制命令，此外使用者可以直接在儀器內建的使用手冊中搜尋特定參數；R&S SMBV100B 透過內建的 SCPI 巨集錄製器 (macro recorder) 及程式碼產生器，能自動記錄所有手動設定並產生可直接執行的 MATLAB 腳本，幫助使用者快速開發遠端控制程式，這項功能大幅縮短了測試自動化的時間，從而節省了寶貴的開發資源。
內部即時訊號產生
R&S SMBV100B 的內部基頻提供了令人印象深刻的即時能力，使用者可以直接在儀器上產生所有主要數位通訊標準的訊號，無需外部訊號產生軟體，這簡化了儀器的操作並有助於加速量測任務。
保護使用者資料
為滿足安全區域的要求，R&S SMBV100B 可以配置為阻止使用者資料儲存到儀器的非揮發性記憶體中，還提供了易於使用的清除程序，用於從儀器中移除使用者資料；此外 R&S SMBV100B 可配備可拆卸固態硬碟 (R&S SMBVB-B80 選配)，專用密碼可用於禁用 LAN 和 USB 埠，顯示器也可以禁用。這些預防措施確保沒有敏感資料會離開安全區域。
透過軟體密鑰在使用者現場輕鬆升級儀器
儀器的硬體配置項目僅有六個，軟體選配則可以透過密鑰 (Keycodes) 在使用者現場快速啟用，儀器出廠時已完全校準，因此在擴展頻率範圍、頻寬或輸出功率等升級作業後，無需停機進行維護，這種高度的靈活性有效降低了投資風險，節省了時間，並最大化了系統的正常運行時間。
軟體選配的限時許可證和波形套裝
若非長期需要使用特定功能，使用者可以為 R&S®SMBV100B 的軟體選配購買限時許可證（例如 1 個月或 6 個月），所有 R&S®SMBV100B 軟體選配皆提供此彈性選項，讓使用者能依據當前專案需求配置儀器功能。
當分析 DUT 特性需要多種標準的測試訊號時，波形套裝 (Waveform Package) 是一項經濟實惠的解決方案，例如一個包含五個訊號的波形套裝，可同時授權使用一個 WCDMA 訊號、一個 LTE 訊號以及三個不同的 5G NR 訊號。

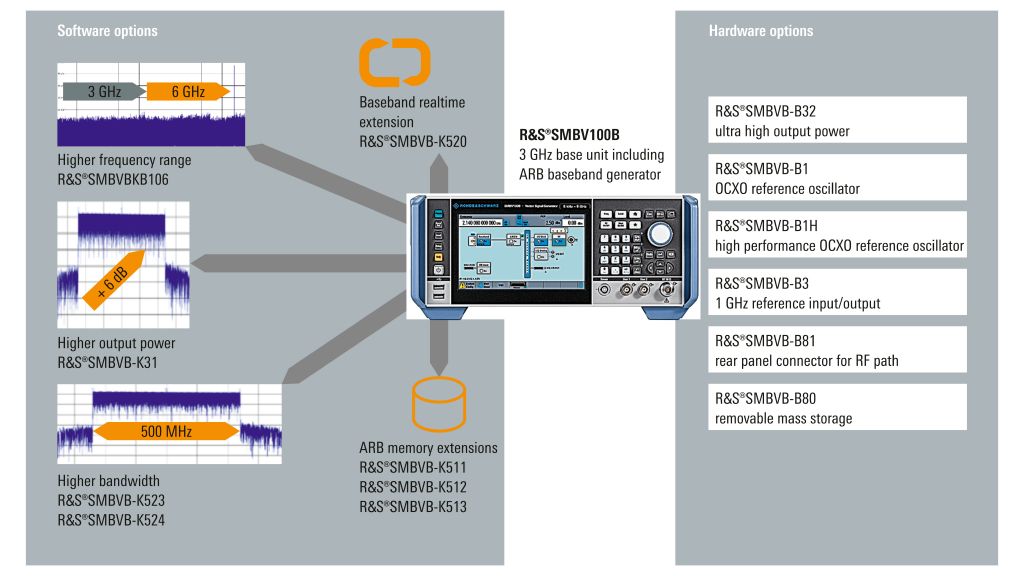

重要軟體和硬體選配概覽
