R&S SMBV100B GNSS 訊號模擬器

連結實驗室與真實導航世界的橋樑

在自動駕駛、航太導航與物聯網應用飛速發展的當下，GNSS 接收機不僅需要更高的定位精準度，更面臨著日益複雜的訊號環境挑戰，傳統的實地路測（Field Test）雖然真實，卻難以重複且成本高昂；單純的訊號重播又無法涵蓋所有突發狀況。

R&S SMBV100B 正是為了填補這一缺口而生，它將真實世界的複雜變數帶入實驗室，為工程師提供了一個可完全控制、高度重複且彈性的測試平台，無論是驗證新型接收機在多重星系下的相容性，或是評估其在極端訊號遮蔽下的強固性，R&S SMBV100B 都能協助您在產品上市前消除潛在風險，確保關鍵時刻的導航可靠度。

R&S SMBV100B：重新定義 GNSS 模擬測試標準

從基本功能驗證到複雜的干擾測試

隨著全球衛星導航系統（GNSS）在自動駕駛、物聯網及航太領域的應用日益普及，接收機的測試需求也變得更加嚴苛，R&S SMBV100B 透過其強大的基頻處理能力，可轉變為一台靈活、可靠且高精度的 GNSS 模擬器，它能產生所有主流的衛星導航標準訊號，並允許使用者在實驗室內重現真實世界的複雜場景，確保測試結果的一致性與可重複性。

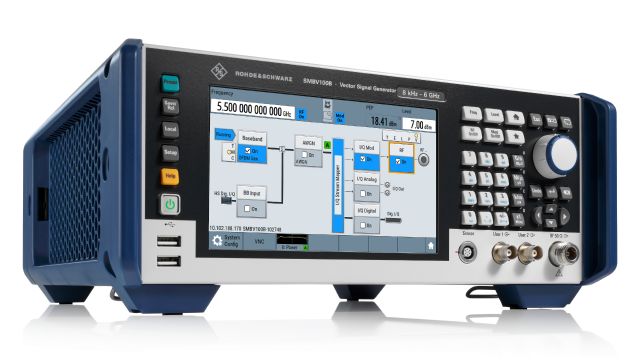

R&S SMBV100B 向量訊號產生器，單機即可實現高效能 GNSS 訊號模擬。

全方位的多星系與多頻段支援

R&S SMBV100B 能夠即時（Real-time）產生多達 102 個衛星通道的訊號，支援目前全球所有的衛星導航系統及衛星增強系統（SBAS），這使得工程師能夠靈活配置混合星系（Hybrid Constellations）進行測試，以驗證現代接收機的多模接收能力。

• 支援標準： GPS, GLONASS, Galileo, BeiDou, QZSS 及 SBAS。
• 頻段覆蓋： 可同時在 L1, L2, L5 等多個 GNSS 頻段產生訊號。
• 即時模擬： 無需預先計算波形，所有的軌道參數、時脈誤差及導航電文均為即時產生，可隨時變更測試參數。

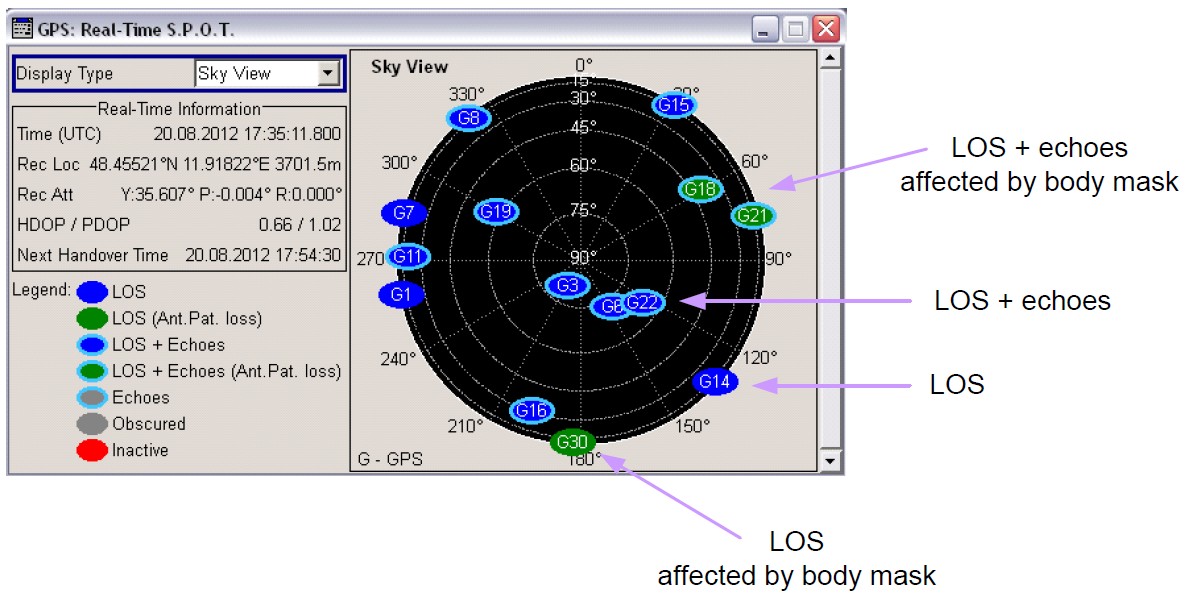

GNSS 模擬即時監控介面 (Sky View)，清楚顯示衛星分佈、功率與訊號狀態。

逼真的環境模擬：遮蔽與多徑效應

在真實環境中，GNSS 訊號常會受到建築物、隧道或地形的影響，為了進行貼近現實的測試，R&S SMBV100B 提供了進階的環境模擬功能，這對於車聯網與自動駕駛測試尤為關鍵，R&S SMBV100B 能夠自動模擬訊號的遮蔽 (Obscuration) 與多徑 (Multipath) 效應，系統允許使用者定義「車體遮罩 (Vehicle Body Mask)」或周圍環境障礙物，例如當模擬車輛行駛於城市峽谷 (Urban Canyon) 或橋下時，系統會依據衛星視角自動計算並動態調整訊號的可見度與反射路徑，無需手動編寫複雜的腳本。

動態場景模擬範例：船舶在海面航行時，系統自動計算因船體結構造成的訊號遮蔽以及海面反射的多徑效應。

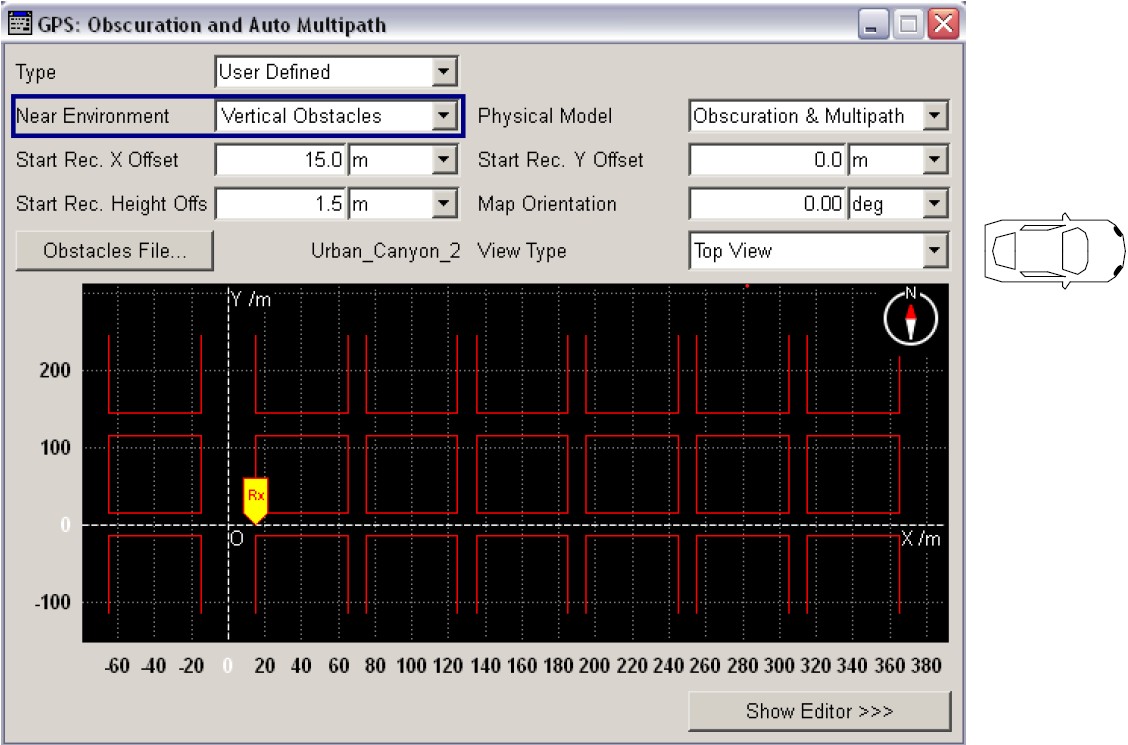

R&S SMBV 向量訊號產生器 GNSS 測試介面，顯示 GPS Obscuration and Auto Multipath 設定，用於模擬都市環境中垂直建築物造成的訊號遮蔽與多重路徑效應（Top View）

自動化接收機性能測試

對於 GNSS 接收機的研發與驗證，標準化的性能指標測試至關重要，R&S SMBV100B 簡化了這些測試流程，能夠協助工程師快速執行以下關鍵測項：

• 首次定位時間 (TTFF)： 精確測量冷啟動 (Cold Start)、溫啟動 (Warm Start) 與熱啟動 (Hot Start) 的時間。
• 靈敏度測試： 驗證接收機在極弱訊號下的追蹤 (Tracking) 與擷取 (Acquisition) 能力。
• 定位精確度： 在靜態或動態場景下，比對接收機輸出位置 (NMEA 數據) 與模擬器參考位置的誤差，並自動產生統計報告。

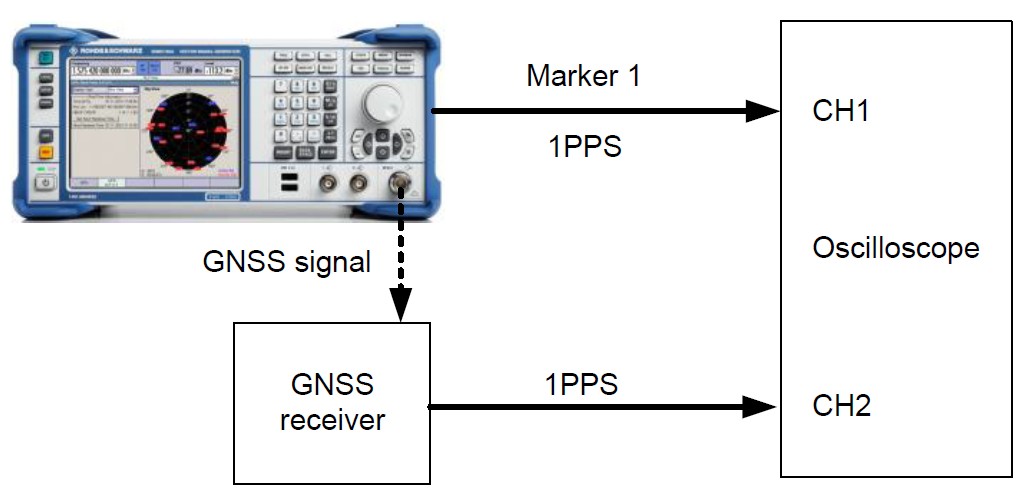

典型的 GNSS 接收機自動化測試設置：透過 1PPS 訊號同步與 NMEA 數據回饋，構成完整的閉迴路測試系統。

直覺操作與高擴充性

R&S SMBV100B 配備高解析度 7 吋觸控螢幕，所有 GNSS 相關設定如衛星配置、大氣模型、天線場型及車輛軌跡皆可透過圖形化介面直覺操作，此外其優異的 RF 性能（高輸出功率與低雜訊）確保了測試訊號的品質，甚至可直接連接待測物而無需額外的功率放大器。對於需要長時間序列或特定軌跡的測試，亦可透過 SCPI 指令或內建腳本輕鬆實現自動化。

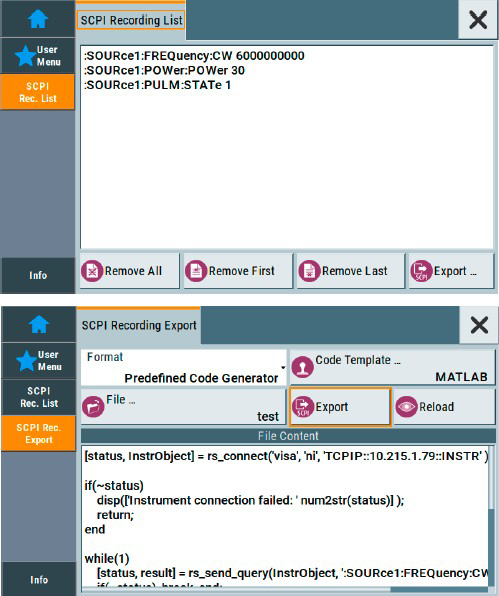

內建的 SCPI 巨集記錄器和程式碼產生器支援快速、輕鬆地產生 SCPI 序列。

資源下載

• R&S SMBV100B 產品型錄
• 應用手冊：GNSS 接收機測試指南
  深入解析如何使用 R&S SMBV100B 進行自動化測試，內容涵蓋 TTFF、靈敏度及定位精確度之實測方法與設置範例。
• 應用手冊：GNSS 訊號遮蔽與多徑效應模擬
  專文探討如何建立逼真的動態場景，詳細解說車輛/船舶遮罩設定，以及如何模擬訊號反射與城市峽谷環境對接收機的影響。
