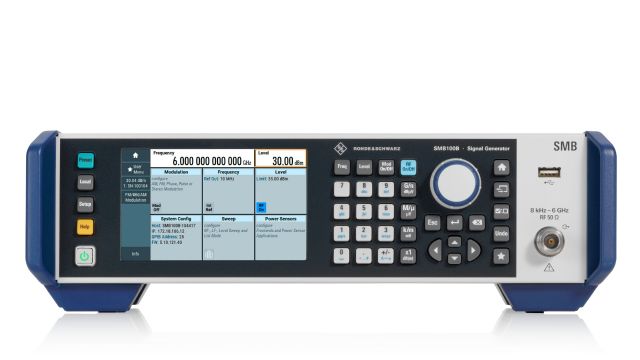

R&S SMB100B 射頻與微波訊號產生器
兼具性能、易用性與精巧尺寸
R&S SMB100B 類比訊號產生器以小巧的體積，結合了性能和多功能性，其具備優異的頻譜純度、高輸出功率、完整的功能以及簡易的操作；R&S SMB100B 類比射頻訊號產生器 (3/4 19" 寬) 的頻率範圍為 8 kHz 至 1、3 和 6 GHz，R&S SMB100B 類比微波訊號產生器 (19" 寬) 的頻率範圍為 8 kHz 至 12.75、20、31.8 和 40 GHz。
主要特性
- 頻率範圍從 8 kHz 到 1 / 3 / 6 / 12.75 / 20 / 31.8 和 40 GHz
- 在 10 GHz 和 20 kHz 偏移時，單邊帶 (SSB) 相位雜訊低於 –112 dBc (測量值)
- 依據頻率範圍而定，寬頻雜訊可低於 –145 dBc (測量值)
- 在 1 GHz 時輸出功率達 34 dBm，在 20 GHz 時達 25 dBm，在 40 GHz 時達 19 dBm (皆為測量值)

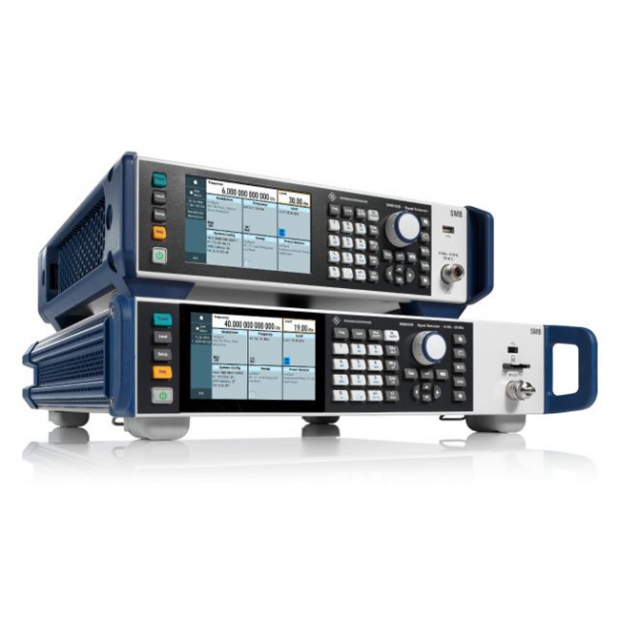

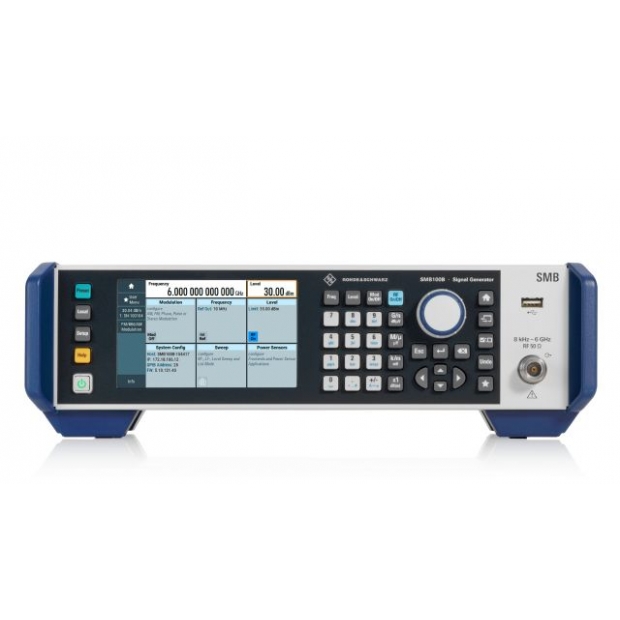

- R&S SMB100B 射頻訊號產生器 (1/3/6 GHz) 具 2 HU 高度，和 3/4 19" 寬度的精巧尺寸；R&S SMB100B 微波訊號產生器 (12.75/20/31.8/40 GHz) 則為 19" 寬度
功能與優點
兼具性能、易用性與精巧尺寸
R&S SMB100B 具有優異的頻譜純度、高輸出功率和完整的功能，以小巧體積結合了性能和多功能性，同時提供完整的功能和易於使用的操作介面。
- 頻率範圍從 8 kHz 到 1 / 3 / 6 / 12.75 / 20 / 31.8 和 40 GHz
- R&S SMB100B 類比射頻訊號產生器 (1/3/6 GHz) 具 2 HU 高度和 3/4 19" 寬度的精巧尺寸；R&S SMB100B 類比微波訊號產生器 (12.75/20/31.8/40 GHz) 則為 19" 寬度
- 情境感知線上輔助說明提供完整資訊
- 提供程式碼產生器的 SCPI 巨集記錄器，可自動記錄手動設定並建立可執行的 MATLAB 指令碼

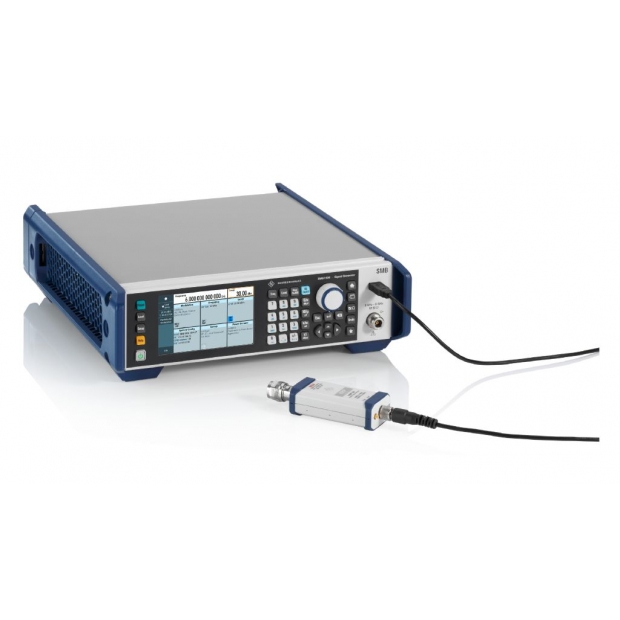

R&S SMB100B 射頻訊號產生器連接 R&S NRP 功率感測器 (透過 USB)
優異的訊號品質
在 10 GHz 和 20 kHz 偏移時，SSB 相位雜訊低於 -112 dBc (測量值)；要改善待測物 (DUT) 的測試，訊號源品質必須遠優於 DUT 效能，R&S SMB100B 的合成器設計具有低 SSB 相位雜訊和寬頻雜訊，以及良好的非諧波訊號成分抑制能力。

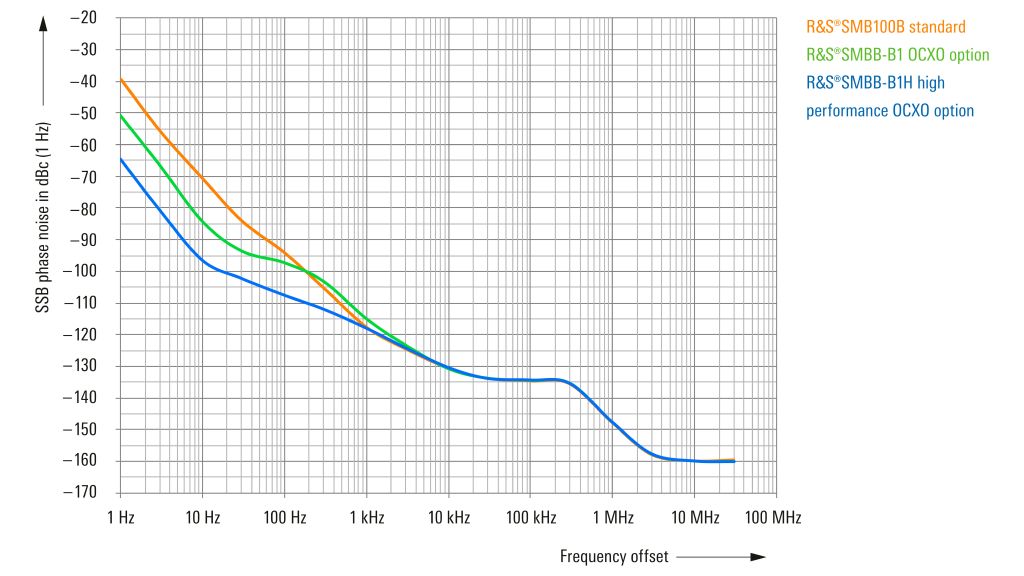

SSB 相位雜訊 (1 GHz, 1 Hz BW, 測量值)：R&S SMB100B 主機搭配 R&S SMBB-B1 選配 (OCXO) 和 R&S SMBB-B1H 選配 (高效能 OCXO) 的 SSB 相位雜訊。
高輸出功率
在 1 GHz 時輸出功率達 34 dBm，在 20 GHz 時達 25 dBm，在 40 GHz 時達 19 dBm (皆為測量值)，R&S SMB100B 射頻訊號產生器的高輸出功率選配 (R&S SMBB-K31)、R&S SMB100B (12.75/20 GHz) 的高輸出功率選配 (R&S SMBB-K33) 以及 R&S SMB100B (31.8/40 GHz) 的高輸出功率選配 (R&S SMBB-K35) 都是金鑰 (key code)，可輕鬆在後續啟用，R&S SMB100B 射頻訊號產生器可讓高功率選配搭配 R&S SMBB-B32 超高輸出功率選配一同使用。

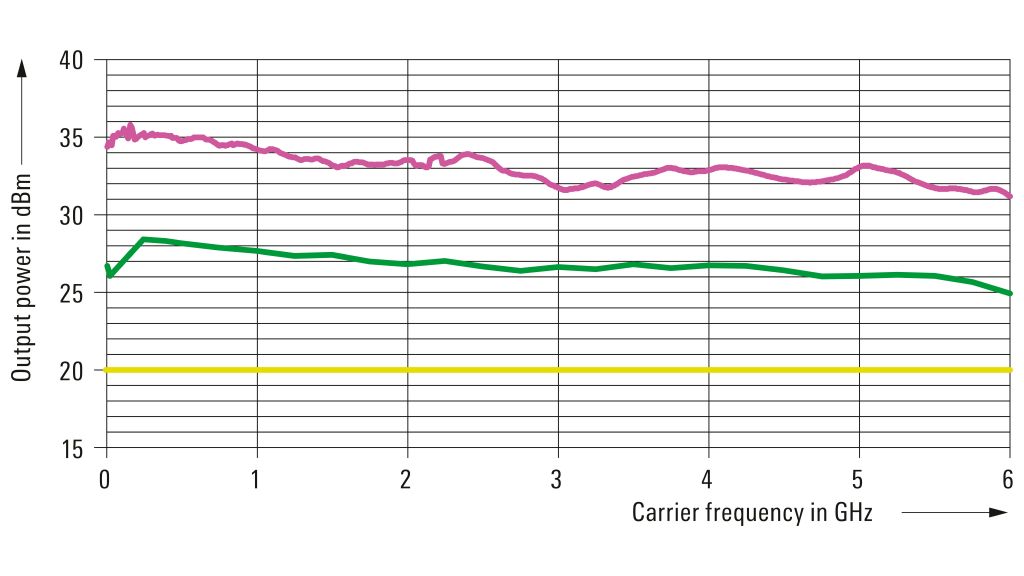

最大輸出功率 - 主機搭配高功率選配 (R&S SMBB-K31) 和額外超高功率選配 (R&S SMBB-B32) 的測量輸出功率。
易於使用
R&S SMB100B 操作簡易：
- 射頻訊號產生器操作簡單，可與 R&S NRP 功率感測器搭配使用，並模擬舊型儀器，也可建立自己的使用者選單。
- 情境感知線上輔助說明提供完整資訊。
- 具備程式碼產生器的 SCPI 巨集記錄器，可自動記錄手動設定並建立可執行的 MATLAB 指令碼。

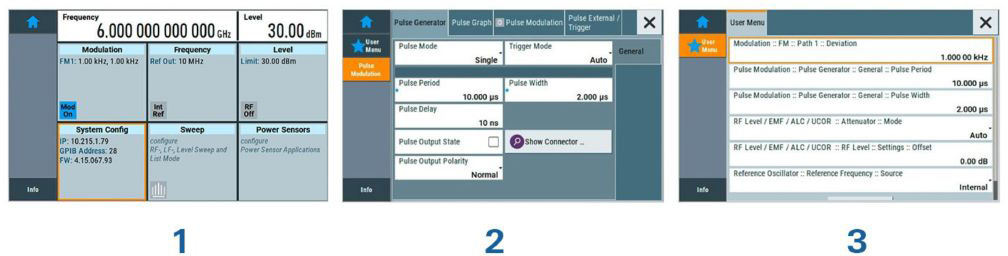

R&S SMB100B 主畫面和使用者選單 - 使用者選單範例，可在此選單中直接設定個別參數。
可變參考頻率輸入/輸出
R&S SMB100B 可輸出 (或輸入) 多種參考訊號：1 MHz 至 100 MHz 可變外部參考頻率輸入 (R&S SMBB-K704 選配) 使 R&S SMB100B 能輕鬆整合到現有的測試環境中，接收到的參考頻率也可傳送到一個獨立的參考輸出 (詳情請參閱規格書)；透過 1 GHz 參考頻率輸入和輸出選配 (R&S SMBB-B3 選配)，可使多台 R&S SMB100B 儀器間的相位保持穩定。

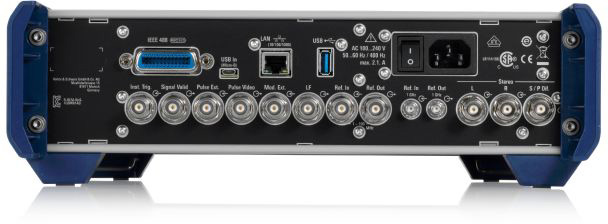

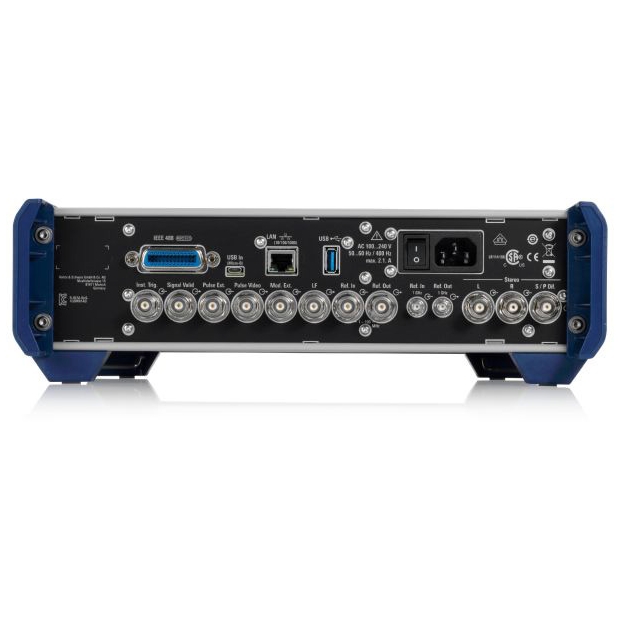

可變參考頻率輸入/輸出 (R&S SMB100B 射頻訊號產生器後視圖)
R&S NRP 功率感測器連接能力
在實務上，待測物 (DUT) 很少會直接連接到訊號產生器，兩者之間通常會包含纜線或其他元件，這會導致儀器的「參考平面」從產生器的射頻輸出端，偏移到 DUT 的輸入端；為確保 DUT 接收到準確的功率，R&S NRP 功率感測器可連接至 R&S SMB100B，以便在這個新的參考平面上進行高精準度校準，精準度可達 0.1 dB (十分之一 dB)。

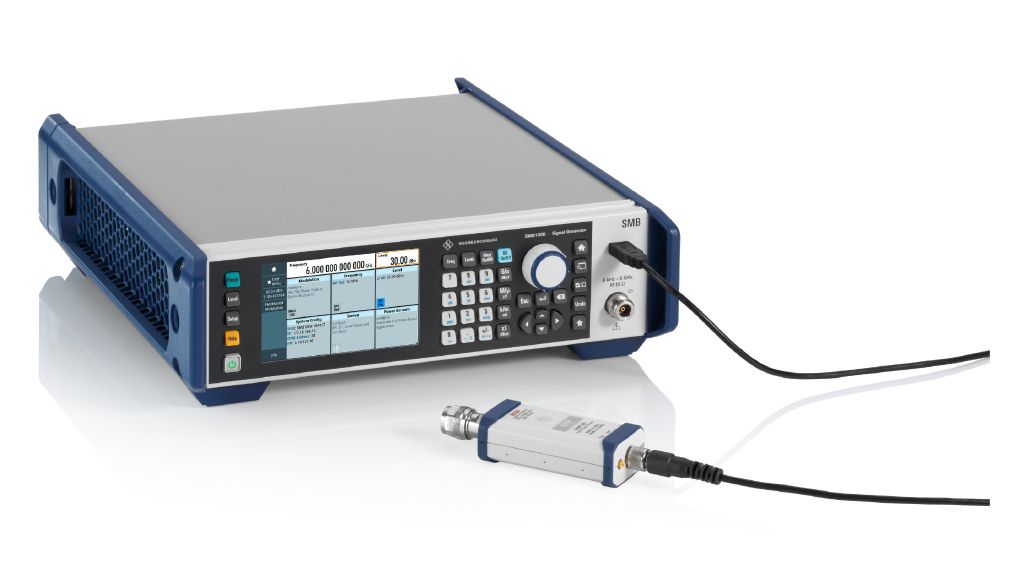

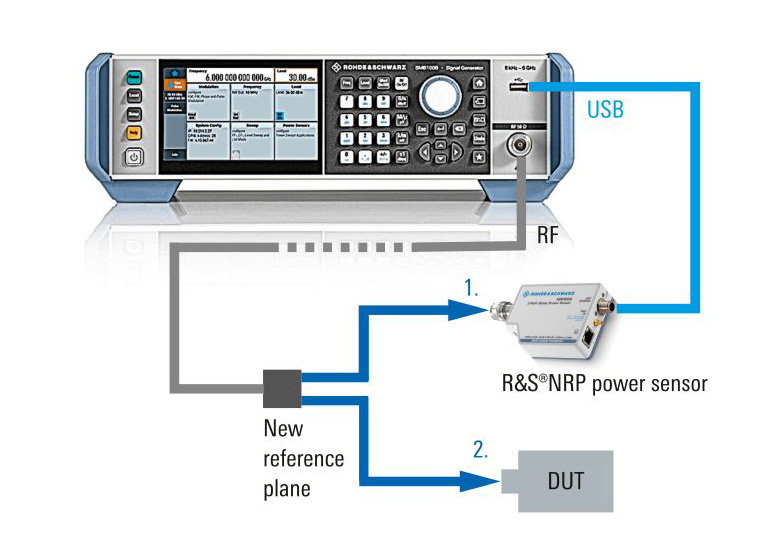

R&S SMB100B 與外部裝置：R&S NRP 功率感測器 (透過 USB)；在新參考平面上設定目標功率。
UCOR (使用者校正)
透過 R&S SMB100B 連接 R&S NRP 功率感測器，補償外部頻率響應；DUT 通常透過長纜線或其他頻率相關元件連接到訊號產生器，補償頻率響應非常重要，R&S SMB100B 具有使用者校正 (UCOR) 功能，搭配 R&S NRP 功率感測器，只需按一下按鈕即可自動確定 UCOR 值，在 UCOR 的新參考平面上可提供經過頻率響應補償的射頻訊號。

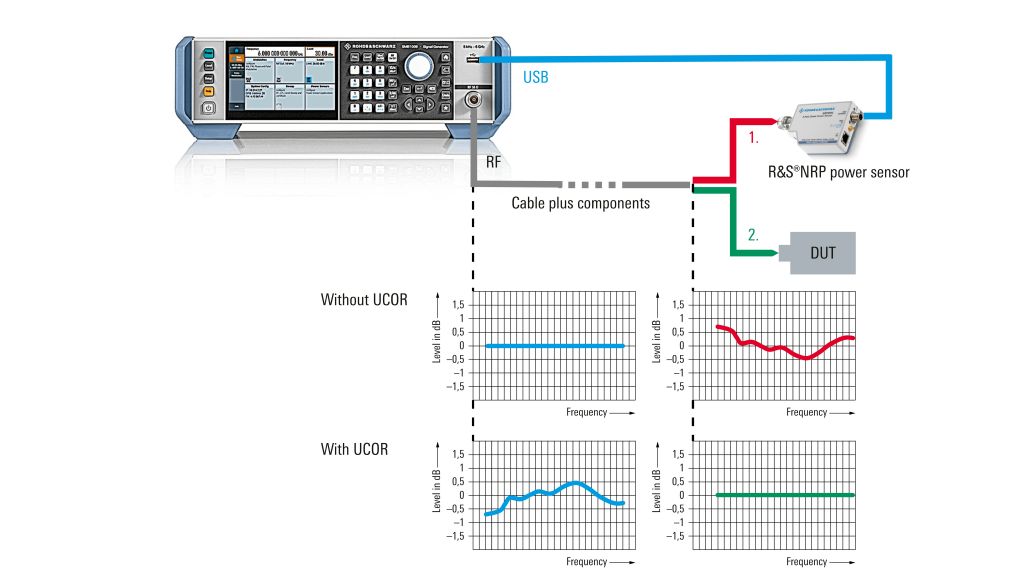

設定和 UCOR 功能 - R&S SMB100B 和 DUT 之間纜線和其他元件 (具自有頻率響應) 的相對輸出功率顯示。
閉迴路功率控制 (CLPC)
透過 R&S SMB100B 連接 R&S NRP 功率感測器，動態補償外部頻率響應和漂移：動態閉迴路功率控制是 R&S SMB100B 的標準功能，搭配 R&S NRP 功率感測器，無論訊號鏈中出現非預期的損耗或增益、設定中的功率漂移或目標位準變化，動態閉迴路功率可確保提供給 DUT 高精度且穩定的輸入功率；1GP141 應用文章 詳細說明了閉迴路功率控制功能、可能的訊號、合適的訊號產生器、R&S NRP 功率感測器以及需要注意的事項，首次使用閉迴路功率控制前，請閱讀此文以避免可能對 DUT 造成的損壞。
