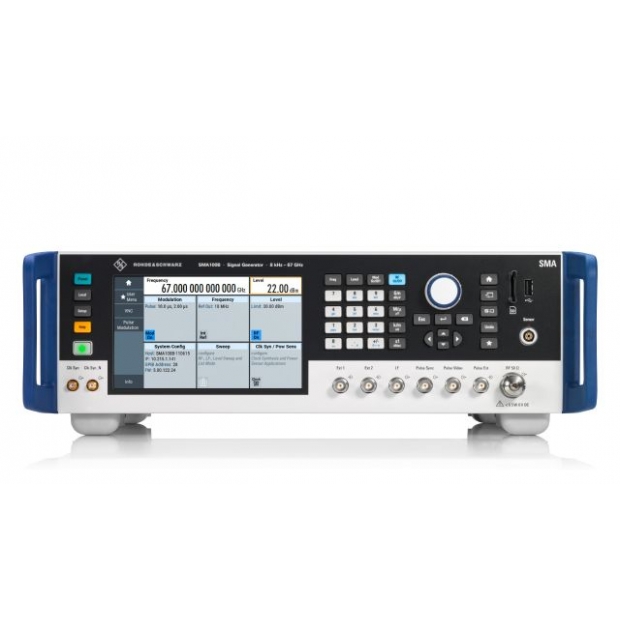

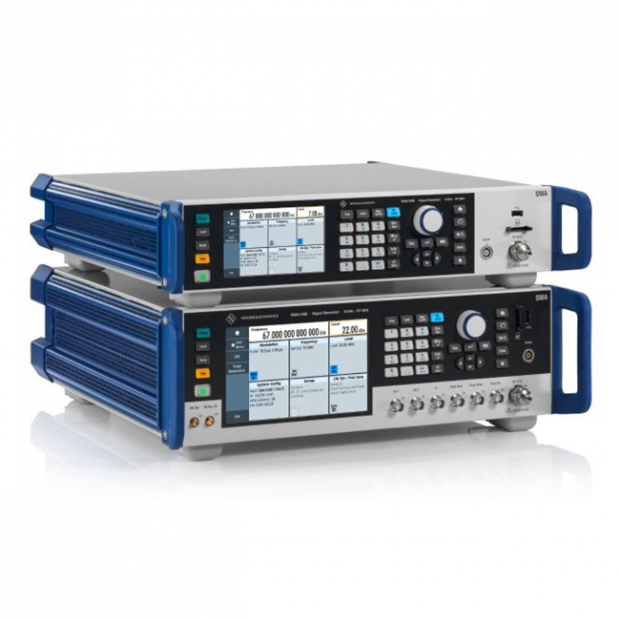

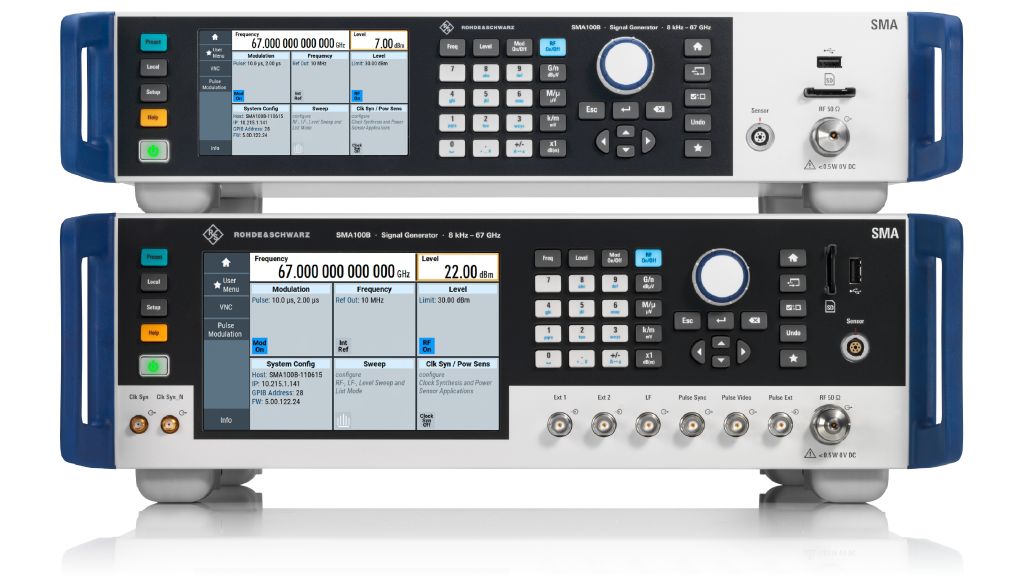

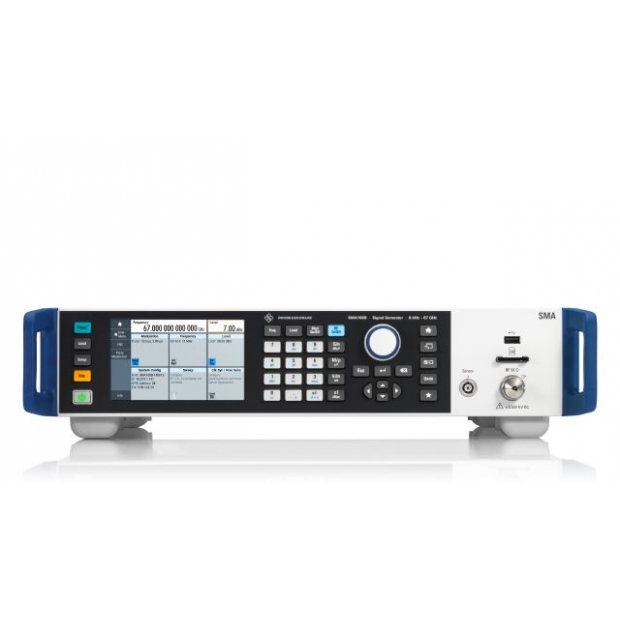

R&S SMA100B RF與微波訊號產生器
頻率高達 67 GHz，配備升頻器可達 170 GHz
R&S SMA100B RF 和微波訊號產生器提供了卓越的極致性能，它提供最純淨的輸出訊號，同時保持最高輸出功率位準與最低諧波，遠遠超越同業競爭者，它可處理半導體、射頻、無線通訊、航太國防工業中最嚴苛的模組和系統測試與量測 (T&M) 任務。
關鍵規格
- 頻率範圍：
8 kHz 至 3 / 6 / 12.75 / 20 / 31.8 / 40 / 50 和 67 GHz (頻率可延伸至72 GHz)，使用 R&S SZM 頻率倍頻器則可將頻率擴展至 50 GHz 到 170 GHz。 - SSB 相位雜訊：
在 10 GHz 載波和 10 kHz 偏移下，典型值可達 –132 dBc。 - 寬頻雜訊：
在 10 GHz 載波和 30 MHz 偏移下，實測值為 –162 dBc。 - 最大輸出功率：
橫跨廣泛頻率範圍，最大輸出功率超過 30 dBm。 - 多樣化功能：
如使用者校正 (UCOR)、閉迴路功率控制 (CLPC) 和高動態不間斷電平掃頻。
特色與優勢
極低 SSB 相位雜訊
相位雜訊是訊號品質的關鍵指標，R&S 區分了近端相位雜訊（典型載波偏移為 10 kHz 或 20 kHz）和遠離載波的行為，即寬頻相位雜訊（典型載波偏移 > 10 MHz），R&S SMA100B 在開發時，已仔細考量這些方面以實現最佳值，可為 R&S SMA100B 添加低相位雜訊選配，以滿足所有要求：
- R&S SMAB-B1H 高性能 OCXO 選配：
相較於標準機型，可實現更低的近端相位雜訊，並提供更高的溫度和時間（老化）穩定性。 - R&S SMAB-B710(N) 選配 (優化近端相位雜訊性能)：
可進一步降低靠近載波的相位雜訊，例如當雷達需要偵測慢速移動物體（反射接收訊號的多普勒頻移很小）時，這項功能是必要的。 - R&S SMAB-B711(N) 超低相位雜訊選配：
這是最終解決方案，以其在整個偏移範圍內極低的相位雜訊和寬頻雜訊，樹立了新的標準。

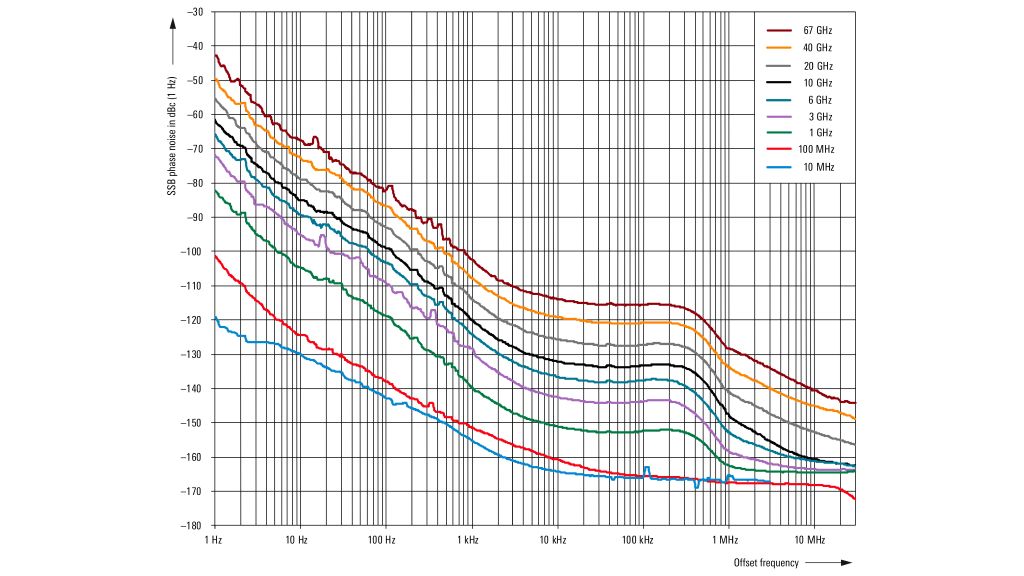

不同頻率下的 SSB 相位雜訊 — 搭配 R&S SMAB-B711(N) 選配的 R&S SMA100B 實測 SSB 相位雜訊性能
實測的超高輸出功率位準
- 6 GHz 機型可提供高達 38 dBm 的超高輸出功率。
- 20 GHz 機型在 18 GHz 處超過 30 dBm，在 20 GHz 處為 28 dBm。
- 40 GHz 機型在 20 GHz 到 36 GHz 之間超過 30 dBm。
- 67 GHz 機型在 40 GHz 到 65 GHz 之間超過 22 dBm。

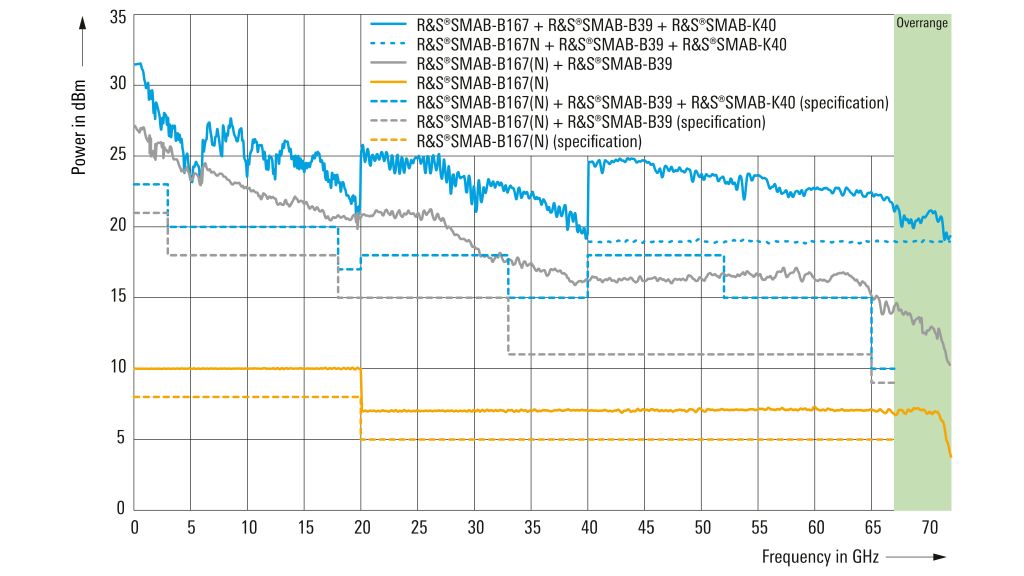

最大實測輸出功率 — 50 GHz 和 67 GHz 機型的最大可用輸出功率實測結果 (標準、高和超高輸出功率選配)
使用者定義的外部頻率響應校正
測試配置中包括電纜、功率放大器和濾波器始終存在頻率響應，訊號產生器可以補償此頻率響應，R&S SMA100B 專為此目的提供了使用者校正 (User Correction, UCOR) 功能，對於已知需要校正的頻率響應，使用者可以輸入作為頻率函數的電平校正值，儀器會自動在這些頻率點之間進行插值 (Interpolation) 校正，為了簡化此過程，R&S SMA100B 還可以透過直接連接的 R&S NRP18P 功率感測器，一鍵自動納入電平校正值。

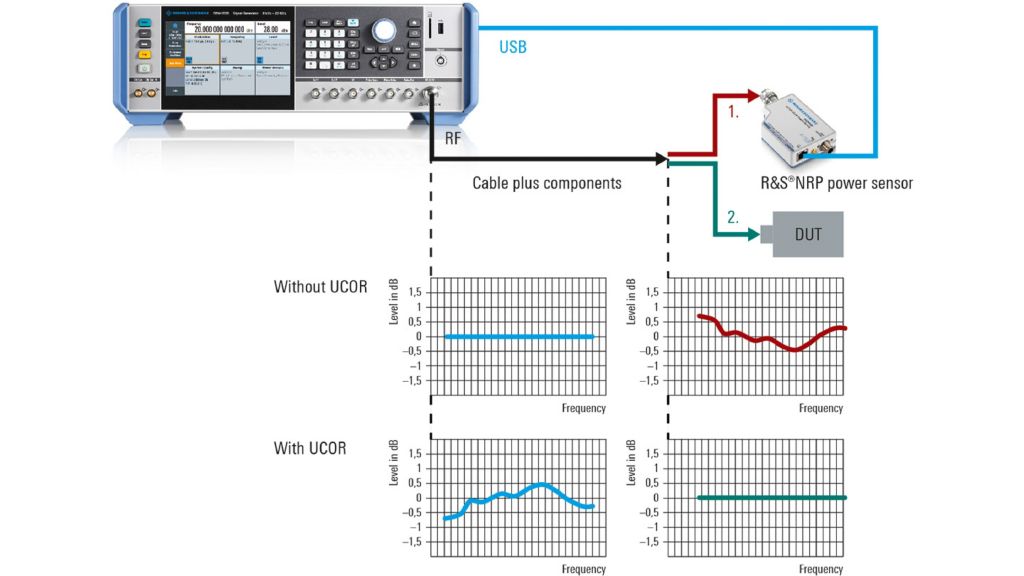

測試配置和 UCOR 功能 — 在 R&S SMA100B 和 DUT 之間使用電纜及其他元件（具有自身頻率響應）時的相對輸出功率顯示
閉迴路功率控制 (CLPC)
閉迴路功率控制 (Closed Loop Power Control) 是 R&S SMA100B 的標準功能，在下圖所示的配置中，它可以確保提供給 DUT 高準確度和非常穩定的輸入功率，不受不必要的功率漂移或配置變化的影響。
為了量測 DUT 輸入功率，可以使用一個定向耦合器加上連接到該定向耦合器的 R&S NRP 功率感測器；另一種具吸引力的替代方案是 R&S NRP-Z28 電平控制感測器，R&S NRP 功率感測器或 R&S NRP-Z28 的量測結果會回饋給 R&S SMA100B，儀器會立即調整其輸出功率，以補償目標電平與實測電平之間的差異。

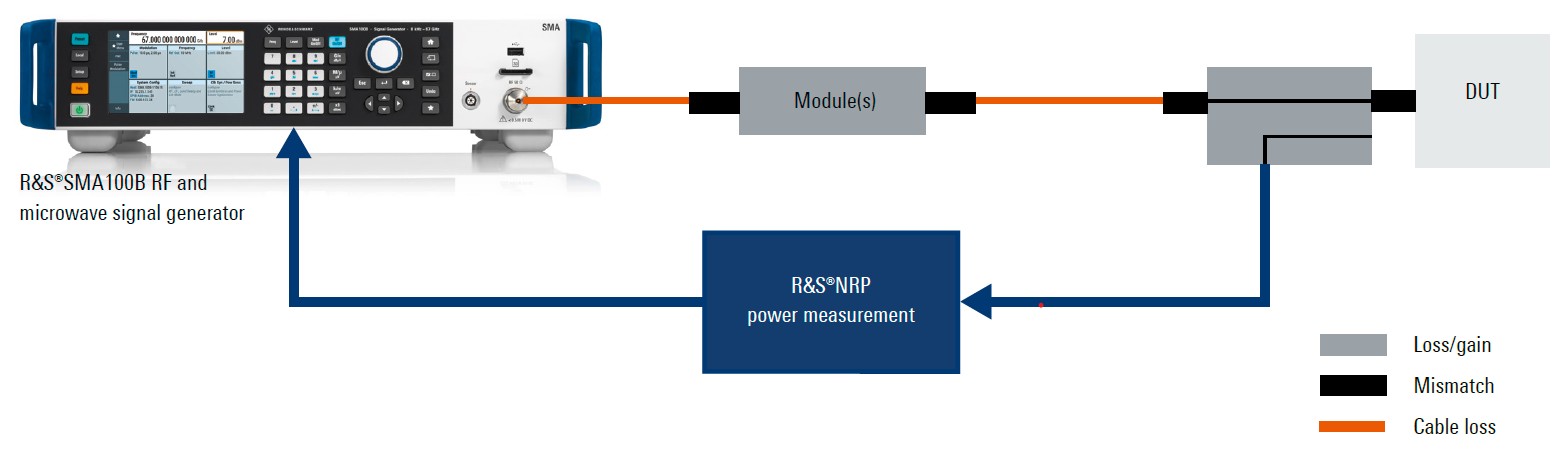

閉迴路功率控制可確保提供給 DUT 高準確度和穩定的輸入功率，不受不必要的功率漂移或配置變化的影響
具備高動態範圍的不間斷電平掃頻
當量測具有整合自動電平控制 (ALC) 的放大器、或行波管放大器 (TWTA) 的增益傳輸函數或輸出飽和點時，訊號產生器必須提供寬廣的電平掃頻範圍，更重要的是所需的電平掃頻必須是無空白 (blank-free) 的，不必要的射頻輸出訊號空白會發生在例如訊號產生器衰減器切換期間，可能導致被測放大器的 ALC 產生不可預測的反應。
配備 R&S SMAB-K724 高動態不間斷電平掃頻選配的 R&S SMA100B 是理想選擇，它使得量測 TWTA 等 DUT 的增益傳輸函數時，使用者無需擔心電平掃頻期間出現空白，該儀器搭配 R&S SMAB-K724 選配，提供了超過 70 dB 的無空白動態電平掃頻範圍，遠遠超過最低要求的 30 dB 到 40 dB。
R&S SMAB-K724 選配主要提供以下功能：
- 具有極高動態範圍的無空白（不間斷）電平掃頻。
- 在整個電平掃頻範圍內實現高電平線性度。

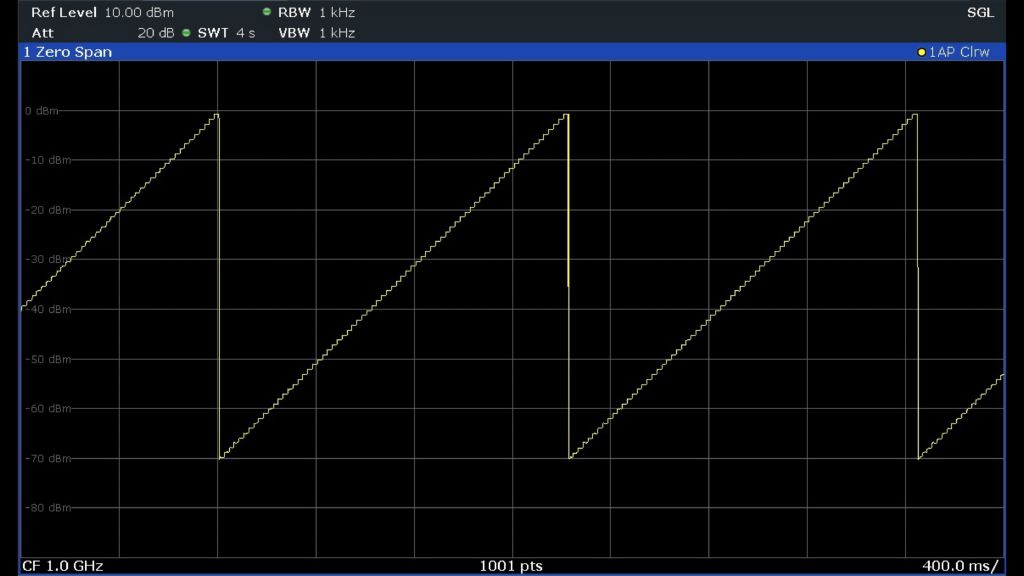

R&S SMA100B 的不間斷高動態範圍電平掃頻
高階 ADC 和 DAC 元件測試
隨著每一代新的類比數位轉換器 (ADC) 的推出，類比輸入頻寬不斷增加，所需的時脈頻率也隨之提高，最先進的數位類比轉換器 (DAC) 允許將寬頻數位化訊號重建成微波範圍，這表示為了測試 ADC 和 DAC，需要極其純淨且高頻率的訊號，這些訊號的性能必須超越 DUT，R&S SMA100B 憑藉其出色的性能成為基準解決方案，為使用者提供了一個不僅能優化 DUT，還能將其推向技術極限的工具。

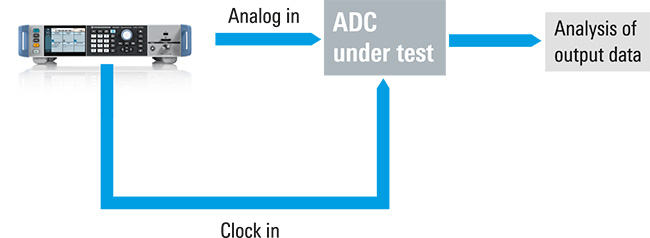

R&S SMA100B 在 ADC/DAC 應用中的實例 — 使用整合了第二訊號源的 R&S SMA100B 進行高達 6 GHz 時脈訊號的 ADC 測試配置
功率分析工具
如果沒有頻譜分析儀或網路分析儀可用，則可以使用 R&S SMA100B 類比訊號產生器搭配 R&S SMAB-K28 功率分析選配和 R&S NRP-Z8x 功率感測器進行純量網路分析，在這配置下可以量測「功率與頻率」、「功率與時間」和「功率與功率」。

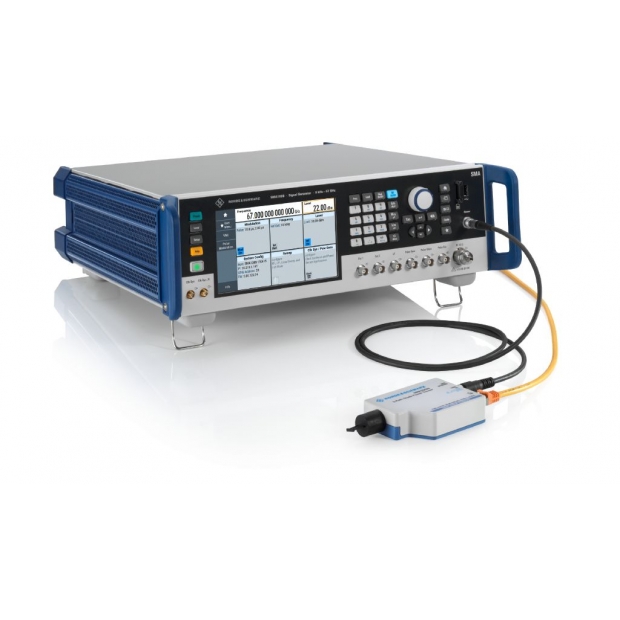

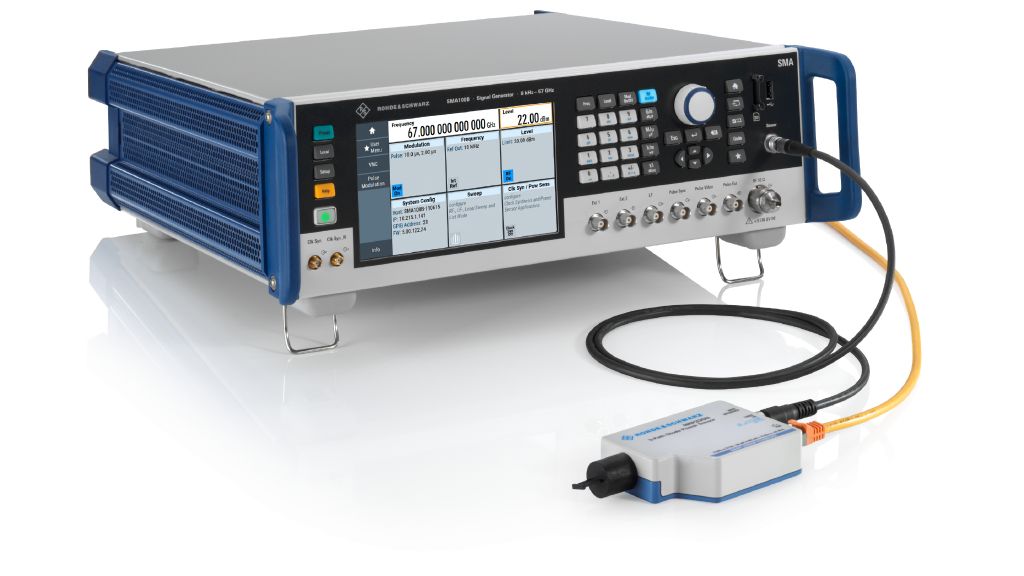

R&S SMA100B R&S NRP 功率感測器
採用觸控顯示器現代 GUI，符合人體工學的操作
圖形使用者介面配備高解析度觸控顯示器，使得 R&S SMA100B 的操作符合人體工學且實用，主螢幕清晰地顯示所有重要參數和資訊，無需花費寶貴時間搜尋常用的設定參數；線上說明文件提供全面資訊，詳盡描述了參數和設定選單，提供了相關的設定範圍，並顯示了對應的遠端控制命令，使用者也可以在儀器上安裝的使用手冊中搜尋特定參數。
除了提供 SCPI 命令本身外，R&S SMA100B 還提供了帶有程式碼產生器的 SCPI 巨集錄製器 (macro recorder)，可以自動記錄手動設定並建立一個可執行的 MATLAB 腳本。

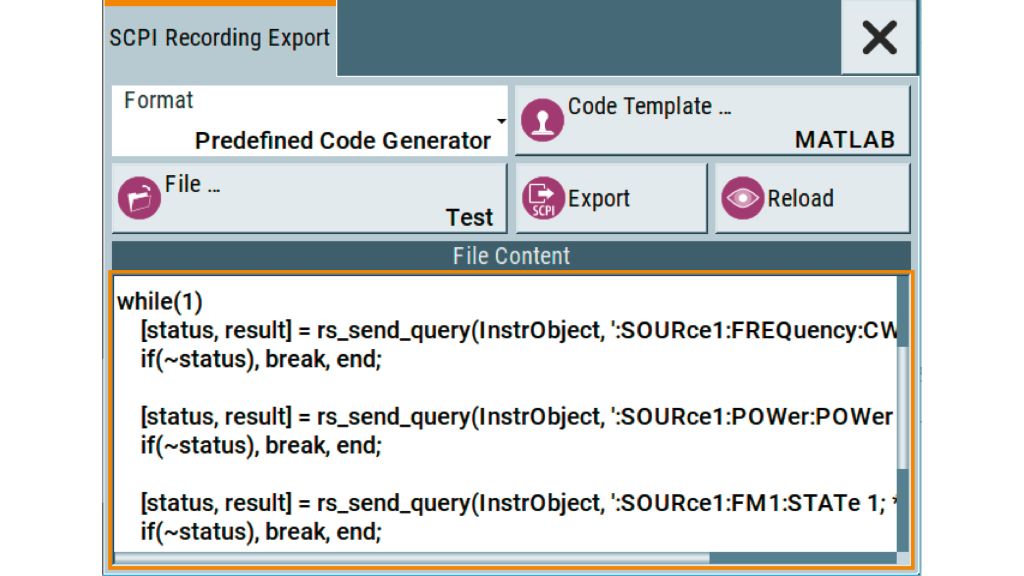

內建的 SCPI 巨集錄製器和程式碼產生器支援快速、輕鬆地產生 SCPI 程式序列
