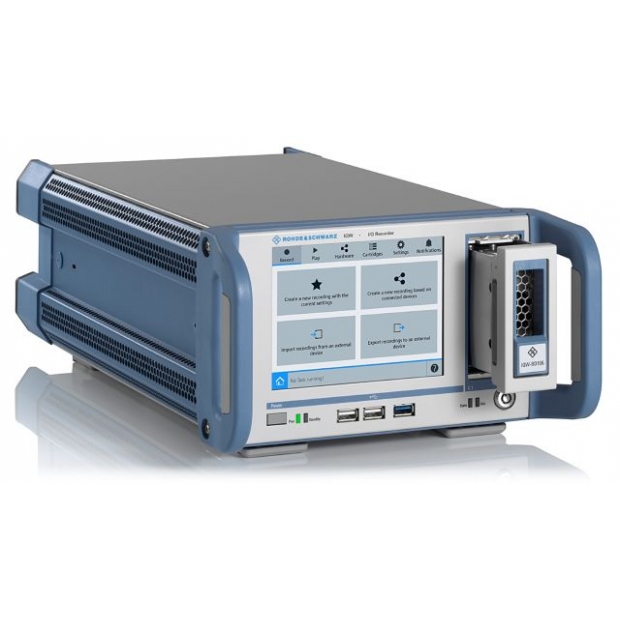

R&S IQW 寬頻 I/Q 紀錄器

將真實射頻 (RF) 場景帶入實驗室

R&S IQW 憑藉其寬廣的錄製頻寬、高取樣率和位元深度，使其成為航太國防與寬頻通訊系統研發領域的理想儀器；R&S IQW 可與其頻譜分析儀及訊號產生器搭配使用，廣泛應用於 GNSS（全球導航衛星系統）、通訊和雷達訊號，以及複雜訊號場景的記錄、歸檔與回放。

其智慧化的 GUI 概念，使 I/Q 資料的處理變得快速簡便，易於拆卸與鎖定的 SSD 記憶體模組，提供了必要的彈性和安全性，其搭載 Linux 作業系統具有極短的開機時間，確保快速可用性，同時減少外部惡意軟體攻擊的風險；R&S IQW 結合了寬頻寬、高速度、簡易操作和高安全性等優點。



主要特點

• 即時記錄、儲存與回放數位 I/Q 資料，頻寬最高可達 1000 MHz。
• 準確的 IQ 資料採集，取樣率最高可達 1200 Msample/s。
• 透過易於拆卸的 SSD 記憶體模組，實現快速資料存取和記憶體擴充，容量最高可達 15 Tbyte。
• 操作簡便，可透過 5.7 吋 TFT 觸控螢幕使用者介面、或使用 SCPI 指令集和網頁式響應 GUI 進行遠端控制。
• 透過 USB 3.0 和 10 Gbit/40 Gbit LAN 介面，匯入與匯出 I/Q 資料。
• 支援 GPS 座標的記錄、匯入與匯出。
• 支援已記錄的 I/Q 資料部分匯出，以減少資料量並改善檔案處理效率。
• 可連續回放已記錄的 I/Q 資料。
• 支援 R&S VSE 向量訊號瀏覽器、R&S CA100 訊號分析與處理軟體，以及 R&S TPA 技術脈衝分析。

高階寬頻紀錄器

資料記錄與回放，頻寬最高 1000 MHz，取樣不遺失

R&S IQW 能以高達 1000 MHz 的頻寬記錄、儲存和回放 I/Q 資料，且不會遺失任何取樣點，這使用戶能夠捕捉寬頻的真實 RF 場景，與人工產生的訊號不同，使用者可以利用這些訊號進行真實場景的實驗室測試；這些真實世界的場景包含了訊號反射、衰減和散射等效應，使得在實驗室中能以低成本模擬出貼近現實的測試環境。






高品質儲存

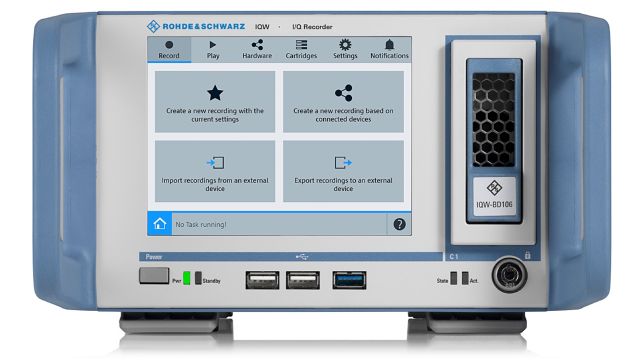

可拆卸記憶體包，提供更高靈活性

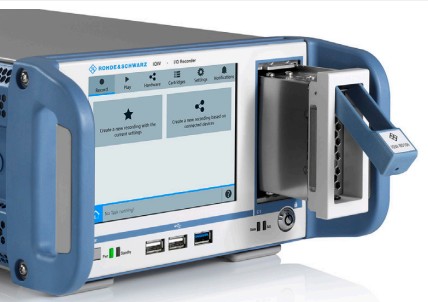

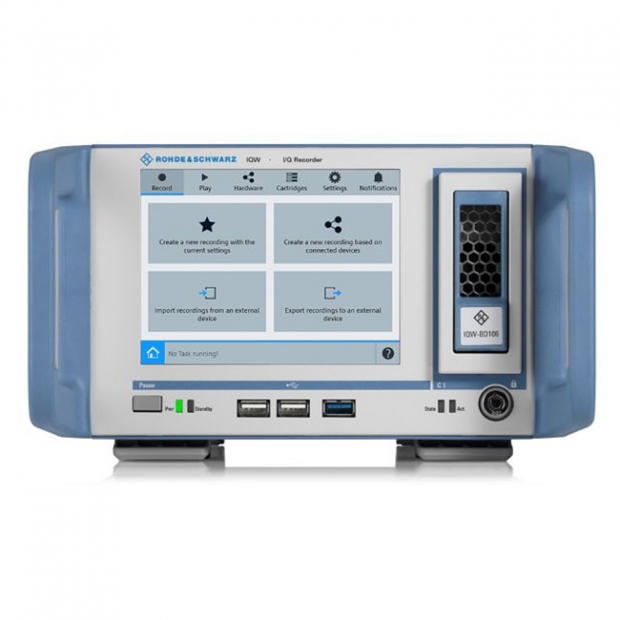

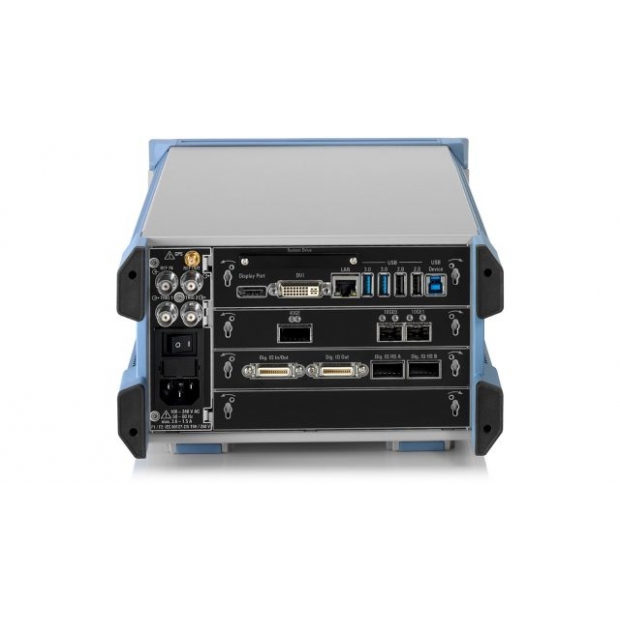

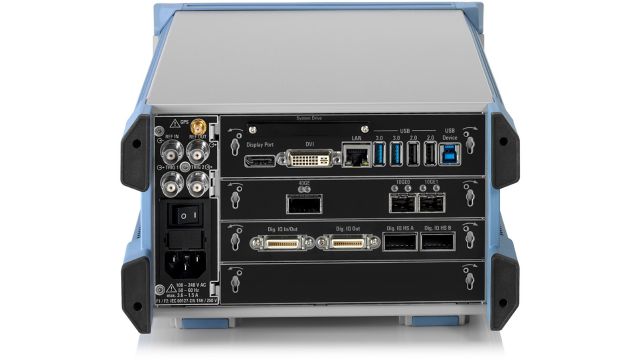

R&S IQW 採用堅固的不鏽鋼外殼，3 HU 高、半個 19 吋寬的機型尺寸非常精巧，適用於固定使用和移動部署；它內含一個可拆卸的 SSD 記憶體模組，可透過槓桿機構輕鬆取出，這代表使用者可以快速存取資料，並在不同使用者之間輕鬆可靠地交換資料；此外亦可透過選擇更高容量的記憶體包進行記憶體擴充，R&S IQW 提供不同容量的記憶體選項。

• R&S IQW-BD115 選配：包含一個 15 Tbyte SSD 記憶體模組。
• R&S IQW-BD106選配：包含一個 6.4 Tbyte SSD 記憶體模組，兩者都支援最高 1000 MHz 的錄製頻寬。



R&S IQW‑BD115 可即時錄製長達 65 分鐘，縮減錄製頻寬即可增加錄製時間，頻寬與錄製時間的關係如下圖所示。

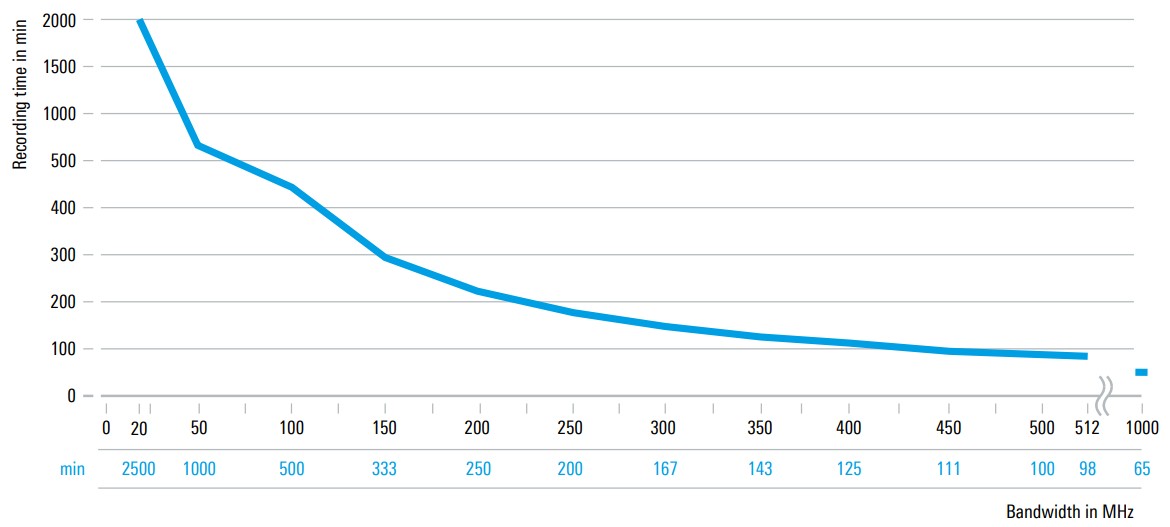

R&S IQW-BD115 15 Tbyte SSD 記憶體包的錄製時間與頻寬關係圖。

連接設備

搭配 R&S FSW 和 R&S SMW200A 測試實驗室中的 DUT

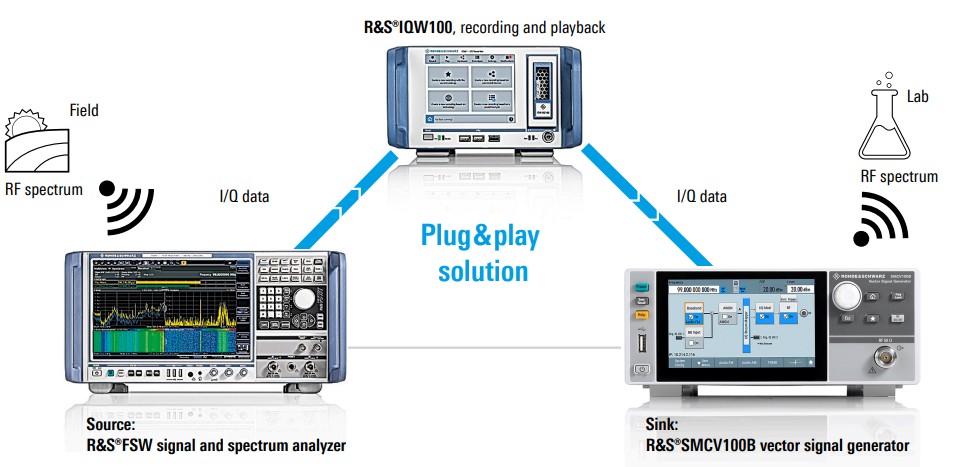

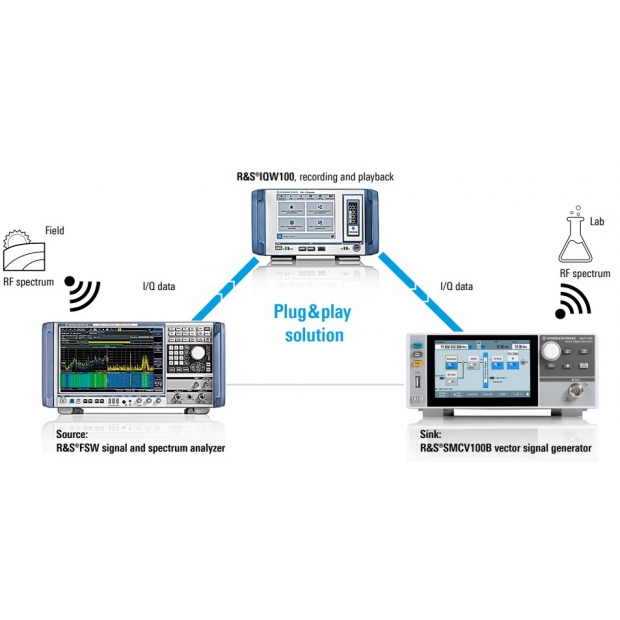

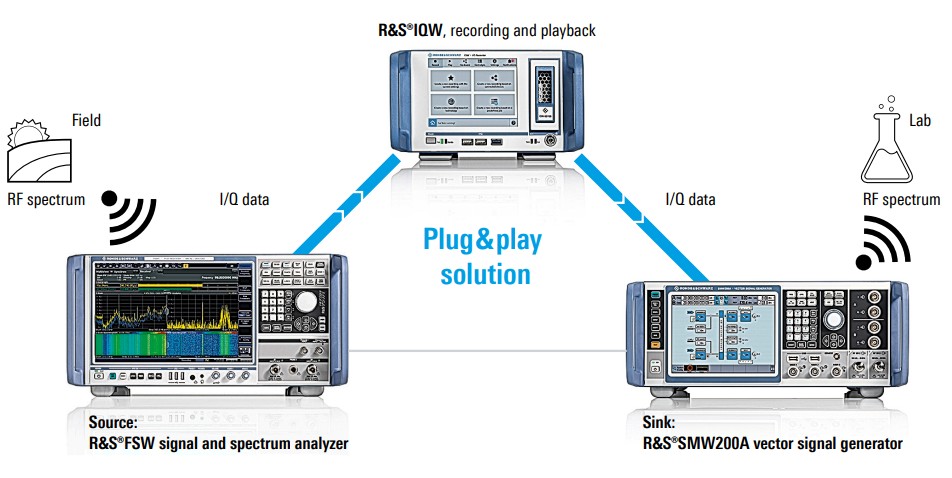

使用 R&S FSW 頻譜分析儀可以捕捉真實的 RF 頻譜，R&S FSW 將類比訊號轉換為數位 I/Q 資料，然後記錄並儲存在 R&S IQW 中；此記錄功能讓使用者能夠在真實世界的條件下測試設備，包括多路徑傳播、訊號阻塞、繞射和干擾等損耗，R&S IQW 可以記錄不同的 RF 場景，以便在實驗室中模擬各種真實條件，來測試 DUT。

R&S SMW200A 向量訊號產生器可以將儲存的數位 I/Q 資料重新轉換為 RF 訊號並回放，因此只需極少的努力，就可以在完全相同的真實世界條件下，重複進行相同的設備測試。

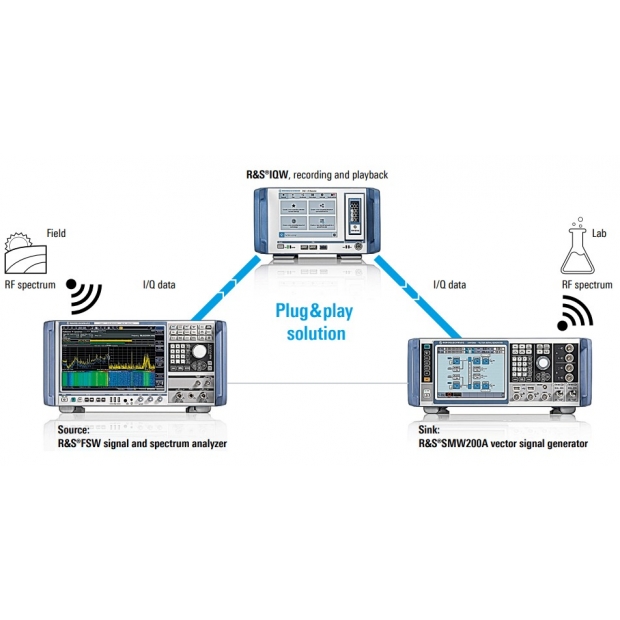

雷達訊號錄製、儲存與回放示意圖：RF 即時訊號（如雷達訊號）的記錄、儲存與回放。

通訊訊號錄製、儲存與回放示意圖：RF 即時訊號（如通訊訊號）的記錄、儲存與回放示意圖。


智慧操作概念

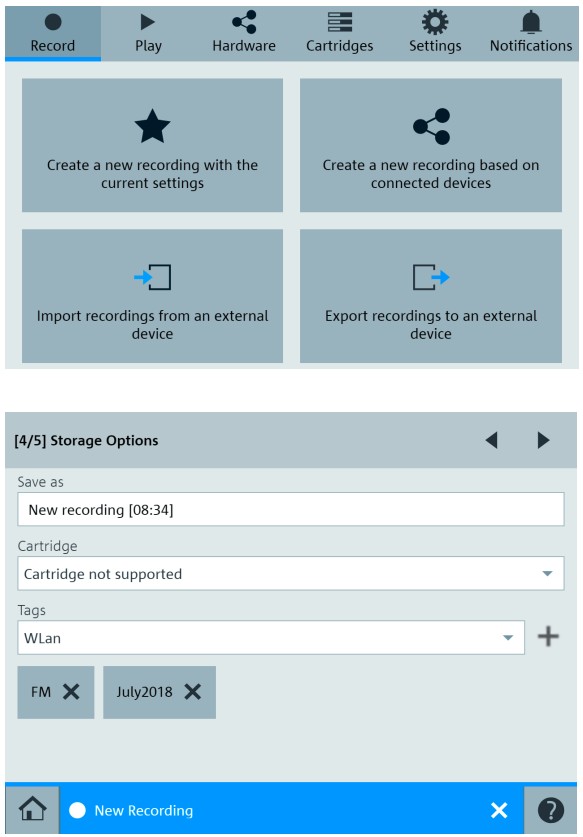

R&S IQW 的操作基於智慧化、直覺的使用者介面，讓使用者能夠快速完成所需的設定並開始錄製，此紀錄器可進行本機操作或遠端控制；本機控制透過觸控螢幕進行，並可選配連接鍵盤和滑鼠。



R&S®IQW 資料回放五大步驟

IQW 在測試配置中的重要性與效益
